【TSN梳理】时间敏感网络调度整形机制（1）

通信的目的是实现数据在网络节点间的有效传输，从而实现信息的交互和传递。在实际通信应用场景中，网络需要实现多用户、多业务的承载，而网络资源是有限的，如何协调不同用户、不同业务之间的承载、传输时间，如何保证不同用户及业务的QoS要求，成为通信网络需要解决的首要问题。为此，通信网络提出了流量监管、流量整形及流量调度等业务流控制方案。

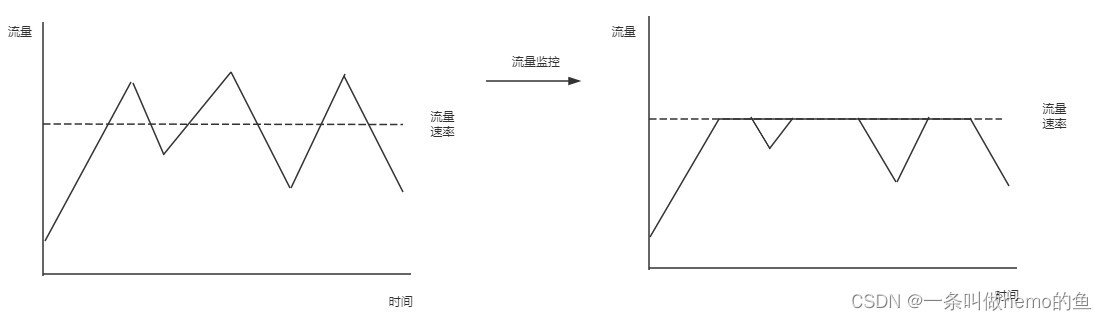

1 流量监管

流量监管（Traffic Policing）是在网络交换或路由设备接收端口对流量进行速率控制。针对不同业务类型，网络将设置不同的控制速率，如果超出控制速率，流量监管策略会采用丢弃数据包的方式进行处理，从而使进入端口的流量限制在合理的范围之内。在时间敏感网络的数据处理流程中，对进入交换机端口的数据都会配置流过滤器，流过滤器的主要功能之一就是流量监控。

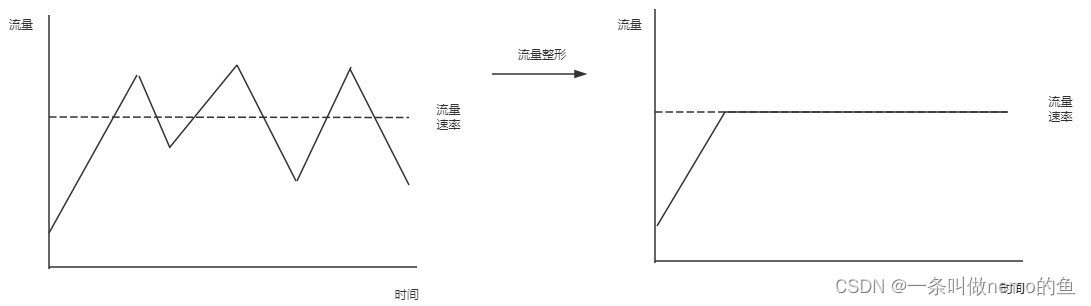

2 流量整形

流量整形（Traffic Shaping）一般是对交换/路由设备发送端口的数据传输速率进行监控，对超过端口速率限制的报文进行缓存，使报文以均匀的速率发送出去。流量整形的目的是使数据发送速率与下游交换/路由设备的接收速率相匹配，以免造成网络拥塞。流量整形一般不会丢弃不符合速率要求的数据报文，而是将其缓存，直至该数据具有传输资格，同时在网络资源充足的情况下进行发送，因此，会带来相应的时延或抖动; 如果缓存数据超过缓存空间队列空间，则可能导致新的待缓存数据丢失。

3 调度策略

调度策略是在业务需求与资源供给不平衡的情况下，实现资源的合理分配和充分利用。时间敏感网络中的调度策略是在网桥节点发送端口进行控制，其核心是队列调度。队列调度分为入队、调度、出队3个过程，队列的确定性增强主要作用于出队的控制，即确定当前时刻能够进行数据传输的队列，并决定该队列的传输时间。在时间敏感网络中，调度策略也称为“整形”，其目的是在流量出队列进行链路传输时对其加以限制，从而提升数据传输的“确定性”。当我们了解一个新的调度整形机制时，最重要的切入点是流量的特征（流分布、流速率、包大小，包数量、周期/非周期）和流量的需求（带宽、时延、抖动、丢包率）。只有在了解流量的特征和流量的需求的基础上，才能更好地在网络中进行端到端调度策略的制定。

4 TSN网桥设备处理流程

TSN网桥设备数据处理流程一般包括进入队列、根据优先级映射到出口队列、根据传输选择算法选择发送队列及出口传输等部分。

针对音视频、工业控制数据等周期性时间敏感业务数据，TSN提出了基于信用的整形（Credit Based Shaping, CBS）机制、时间感知整形（Time Awareness Shaping,TAS）机制、循环排队和转发（Cycling Queueing and Forwarding, CQF）机制。TAS和CQF机制均要求网络设备之间保持良好的时间同步，因此属于同步类调度整形机制。而CBS通过“信用”控制数据，属于异步类调度整形机制。

TSN提出了异步流量整形（Asynchronous Traffic Shaper, ATS）机制，在不需要网络设备之间时间同步的前提下，保证时间敏感业务流的低时延、低抖动的确定性传输。另外，TSN还提出了帧抢占（FP）机制，减少低优先级业务对高优先级业务的干扰，进一步提升高优先级业务的传输时延和降低抖动。
