前言

VLAN技术是现代企业网络和数据中心网络的核心技术之一。本文将重点针对VLAN技术进行详解。

一.VLAN概述

   VLAN（Virtual Local Area Network，虚拟局域网）是一种基于交换机和网络设备的划分技术，可以将不同区域的计算机、服务器和网络设备分成逻辑上的“虚拟”子网，使得不同的虚拟子网在物理上可以处于同一局域网中，但彼此之间相互隔离，从而增强网络的安全性、可管理性和灵活性。

    VLAN技术可以通过交换机的端口配置、MAC地址、IP地址、协议类型等多种方式进行划分，从而为网络管理员提供更加细致和灵活的网络管理方式。

作用：

  • 隔离广播域，让每个节点（比如电脑、手机）不需要收到太多无关的广播包，从而减少计算性能和网络带宽的无谓消耗。从而保证局域网的性能。
  • 隔离常见病毒与攻击，这样即使某个主机感染了arp攻击病毒、dhcp攻击病毒等常见局域网病毒，影响的范围也只限于本vlan，不会影响到其他vlan，可以将故障限制在比较小的范围。一来造成的影响小，二来排查故障也更加容易。

 二.VLAN基础认识

 ​​​​​​

先根据下面的配置完成拓扑图中的vlan划分：

【 配置命令 】
首先分别在交换机 SW1 和 交换机 SW2 上创建 VLAN 10 和 VLAN 20

# SW1 配置
[SW1]vlan batch 10 20

# SW2 配置
[SW2]vlan batch 10 20

完成 VLAN 10 和 VLAN 20 的创建后，下面将 SW1 的接口划入对应的 VLAN（SW2配置相同）：

# SW1 配置
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20

[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 20
[SW1-GigabitEthernet0/0/3]port trunk pvid vlan 10

 VLAN ID

VLAN ID（Virtual Local Area Network Identifier）即虚拟局域网标识符，是用于区分不同 VLAN 的编号。在基于 VLAN 技术构建的网络中，它是识别和管理 VLAN 的关键标识，在网络设备间传递数据时，用于标记数据帧所属的 VLAN。

基于上面的拓扑图，我们可以使用下述命令查看vlan信息

#查看vlan信息
[Huawei]display vlan

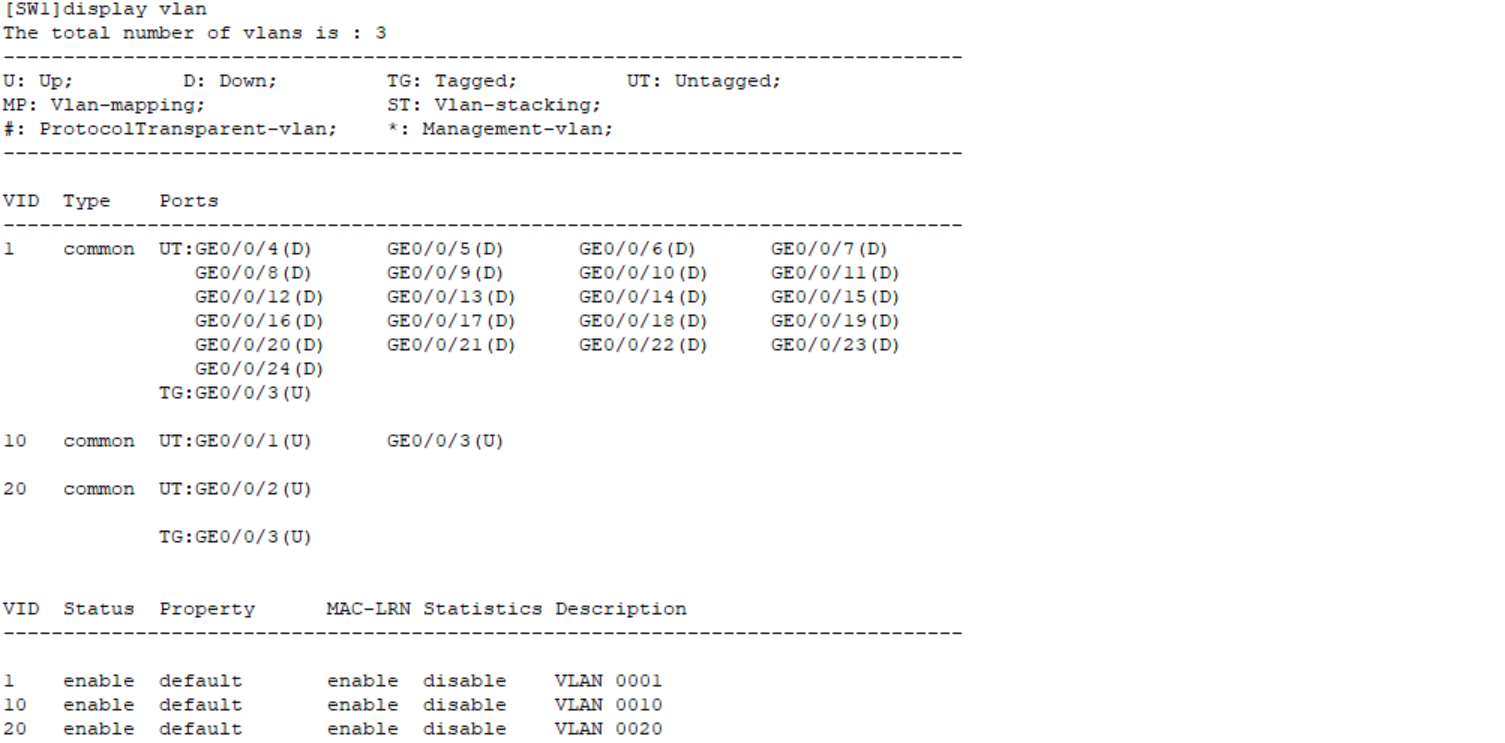

VLAN 信息展示

 图片中展示的信息显示交换机 SW1 存在 VLAN 1（默认），VLAN 10 和 VLAN 20，其中接口G0/0/1 和 接口 G0/0/3属于 VLAN 10，接口G0/0/2属于 VLAN 20

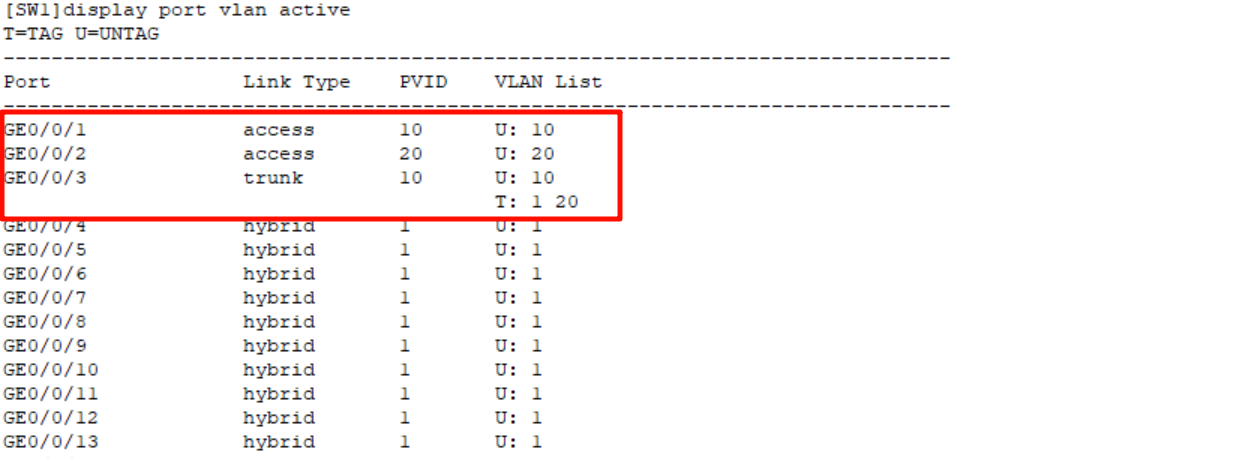

VLAN 执行表格

  • 查看 VLAN 执行表格
[LSW1]display port vlan active
接口能够转发的VLAN报文示意图

 VLAN端口类别

  •  交换机的转发原理：

    当数据通过交换机的接口进入交换机时，交换机首先查看数据包中的源MAC地址和接口的映射关系 ，同时，记录接口对应的VID。若目标MAC地址在地址表中映射的VID 和源MAC 映射的VID 相同，则进行单播转发，否则，交换机将通过VID 和源MAC地址映射的VID相同的接口泛洪。

  •  一层VLAN (物理VLAN):给对应的接口和VLAN ID 作映射
  • 二层VLAN：将MAC地址和VLAN ID 作映射
  • 三层VLAN;基于数据帧中的类型字段和VID 作映射(例：IPv4属于VID2 IPv6属于VID3)

如上图，LSW 2 为了区分 LSW 1 发送的数据包并将数据包发送到对应的vlan 中(例如：将LSW1 vlan1中的数据传送到 LSW2 中的vlan1)，需要将数据帧打上标签Tag。

  •  未打标签的数据帧为以太网二进制帧（untagged帧）

  •  在以太网二进制帧的源MAC和Type之间打上Tag标签的帧为802.1Q帧（Tag帧）

 Tag帧用于交换机之间区分数据来源，而交换机与电脑之间数据帧格式为以太网二进制帧帧格式无需使用Tag帧来区分数据，根据此特点，将交换机的接口分为以下几种类型：

  •  PVID

接口的VID,反应的接口所属的VLAN ID，PVID默认为1，华为·体系下，所有进入交换机的数据帧必须是tagged帧，因此数据帧在进入交换机之前必须打上进入接口的PVID标签。

  •  VLAN List

当数据通过该端口进入/出去访问其它VLAN 时，如果该端口的VLAN List 的值中有对应VLAN的VID，则允许访问。

Access接口

 交换机和电脑之间的链路称为Access链路，Access链路对应的交换机接口为Access接口。

转发原理：

  • Access接口会给未打上标签的数据帧打上自己的PVID ；
  • Access接口仅接收标签=PVID的报文，转发给主机时会剥离数据帧标签；若标签≠PVID，则丢弃报文

Trunk接口

交换机和交换机之间的链路称为Trunk链路，Trunk链路对应的交换机接口为Trunk接口。

当Trunk端口转发帧时，该帧的标签在Trunk允许发送的列表中

转发原理：

  • 若数据帧VID=PVID，Trunk接口转发该数据帧时会剥离标签
  • 若数据帧VID≠PVID，Trunk接口转发该数据帧时不会剥离标签

接收原理：

  • 接收无标签数据帧：直接打上trunk端口的PVID
  • 接收有标签数据帧：直接转发，不剥离标签

Hybrid接口

    交换机上既可连接用户主机又可连接其他交换机的端口，它既可连接接入链路又可连接汇聚链路。Hybrid 端口允许多个Vlan的帧通过，并可在出端口方向将某些Vlan帧的Tag标签剥掉。

  Hybrid 接口可以修改PVID,可以修改执行列表中的 VLAN List  ，Trunk端口对应的执行列表中VLAN List可以存在多个VLAN，可以修改封装类型 。
数据接收：

  • 收到无标记数据帧会打上本端口的PVID
  • 收到有标记的数据帧，直接转发，不剥离标签

数据帧发送：

  • Hybrid端口可以灵活设备哪些VLAN数据帧发送时需要剥离标签

实验分析：

判断PC7是否可以正常访问PC8

 分析：

   当PC7访问PC8时，报文来到LSW 4 的0/0/2 接口时，access类型的端口会给主机发送过来的报文打上标签Tag 2，当报文进入交换机来到LSW4 的0/0/1 接口时，Trunk类型的端口会检查Tag标签值是否和PVID相等，图中Tag=PVID，则剥离标签。

   当数据包来到LSW5 的0/0/1接口时，Trunk类型的端口会打上标签Tag=3，数据包进入交换机LSW 5来到接口 0/0/2 时，首先查看VLAN List允许通过的VLAN，接着access类型的端口会将Tag值和PVID比较，相等则剥离标签转发，上图相同，则PC7的数据包可以发送给PC8。

三.VLAN 间通信

3.1  单臂路由器

 配置要求：

在路由器上配置虚拟接口，子接口0.1允许VLAN 3 流量通过，子接口0.2允许VLAN 2流量通过

其余配置如上图所示，全网可达。

  •  关闭配置命令的提示信息
[LSW1]undo info-center enable
  •  创建VLAN：
[LSW1]vlan 2
  •  将接口划入VLAN
[LSW1]interface Gigabitethernet 0/0/3
#选择链路类型
[LSW1-GigabitEthernet0/0/3]port link-type access

#上一步已已将0/0/1接口对应的链路设定为access链路
#将0/0/1接口对应的链路划入指定VLAN，指定该链路允许通过的VLAN数据
#原因：access链路仅向指定的VLAN发送数据
[LSW1-GigabitEthernet0/0/3]port default vlan 2

其余配置如上
  •  创建子接口管理不同VLAN
#创建虚拟接口
[R1]interface GigabitEthernet 0/0/0.1
[R1-GigabitEthernet-0/0/0.1]ip address 192.168.1.254 24
#只有交换机可以识别标签，因此需要设置使子接口能够识别标签
[R1-GigabitEthernet-0/0/0.1]dot1q termination vid 2
#子接口并非真实接口无法回复ARP应答包，需要开启ARP广播
[R1-GigabitEthernet-0/0/0.1]arp broadcast enable

子接口0.2配置如上图
  •  配置trunk接口
[sw1-GigabitEthernet0/0/2]port link-type trunk
#设置允许通过的VLAN
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2
[sw1-GigabitEthernet0/0/2]port trunk allow-pass vlan 3
  •  拓展配置
#批量创建VLAN 1-vlan 5
[LSW1]vlan bantch 1 to 5
#单独创建vlan 1 3 5
[LSW1]vlan batch 1 3 5
#批量删除
[LSW1]undo vlan bantch 1 to 5、

#为了提高效率批量配置，可以创建一个临时接口组，将接口划入到接口组中
[LSW1]port-group group-member GIgabitEthernet 0/0/1 GIgabitEthernet 0/0/2
#进入接口组视图进行批量创建，将0/0/1 和 0/0/2 接口同时划入vlan 2
[LSW1-port-group]port link-type access
[LSW1-port-group]port default vlan 2

#修改PVID
[LSW1-GigabitEthernet0/0/2]port hybrid pvid vlan 2
#设置接口转发数据到指定VLAN时不带标签且修改VLAN List允许指定VLAN的流量通过
[LSW1-GigabitEthernet0/0/2]port hybrid untagged vlan 2 3 4

3.2  VLANIF

vlanif能够实现三层通信，同时兼备不同vlan间隔绝广播（ARP/dhcp）的能力

作用：

  VLANIF接口是一种逻辑接口，用于连接VLAN和物理接口。在华为交换机上，VLANIF接口是通过VLANIF概念来实现的，一般用于VLAN间的通信或者子网间的路由。

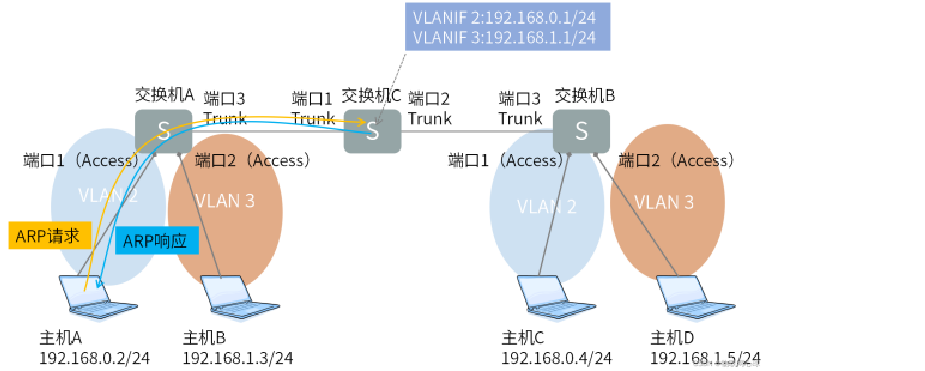

演示图

充当 VLAN 网关

  • 每个 VLANIF 接口都有对应的 IP 地址，如 VLANIF2 对应 192.168.0.1/24 、VLANIF3 对应 192.168.1.1/24 ，这些 IP 地址是对应 VLAN 内主机的默认网关 。比如主机 A（192.168.0.2/24 ）要与其他 VLAN 主机通信时，会将数据包先发送到 VLANIF2（192.168.0.1/24 ） 。

数据转发流程

  • 发送至网关：当主机 A 要向不同 VLAN 的主机 D（192.168.1.5/24 ）发送数据包时，主机 A 首先会将数据包发送到自己所属 VLAN（VLAN 2）的默认网关，即 VLANIF2 。这是因为不同 VLAN 在二层是隔离的，无法直接通信，需要通过三层的网关设备进行转发 。
  • 路由查找：交换机（如交换机 A、C、B ）接收到数据包后，根据自身的路由表（直连路由或动态路由 ）查找目标网络（VLAN 3 ）的转发路径。这里交换机之间通过 Trunk 链路相连，Trunk 链路允许不同 VLAN 的数据帧通过，且会携带 VLAN 标签 。
  • 转发至目标 VLAN：交换机根据路由表找到目标网络（VLAN 3 ）后，通过 VLANIF3 接口将数据包转发至 VLAN 3 内的主机 D 。在这个过程中，VLANIF 接口会处理 VLAN 标签，进行 VLAN Tag 的剥离和添加等操作 。

ARP 代理（Proxy ARP）

  • 若不同 VLAN 间未配置网关，VLANIF 接口可代理响应跨 VLAN 的 ARP 请求 。例如在图中，若没有配置 VLANIF 相关网关，当主机 A 要访问主机 D 时，主机 A 发送 ARP 请求获取主机 D 的 MAC 地址，VLANIF 接口可以代替主机 D 回应 ARP 请求，告知主机 A 自己（VLANIF 接口 ）的 MAC 地址，使主机 A 将数据包发送到 VLANIF 接口，进而实现跨 VLAN 通信，即透明路由 。

 创建VLANIF

每个VLAN都可以创建一个VLANIF接口

[LSW1]interface vlanif 2

四. VLAN 划分方法

基于端口划分VLAN

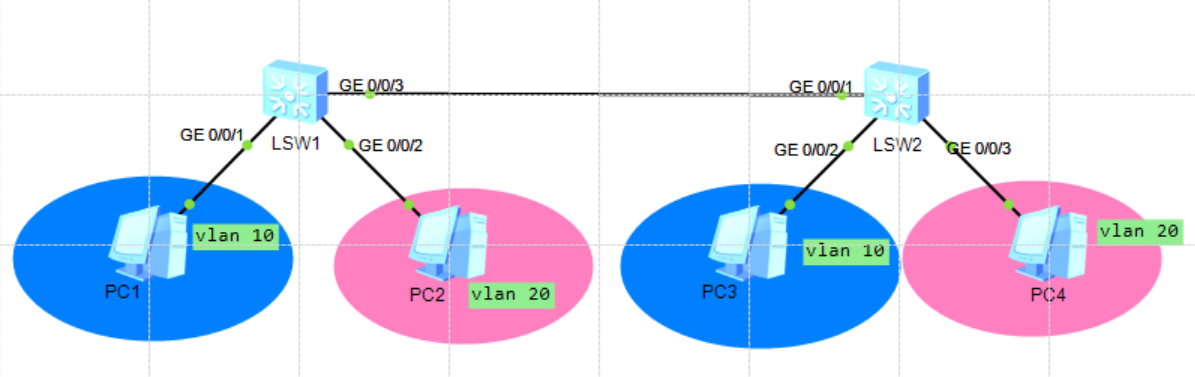

端口划分演示图

先根据下面的配置完成拓扑图中的vlan划分，命令如下 ：
首先分别在交换机 SW1 和 交换机 SW2 上创建 VLAN 10 和 VLAN 20

# SW1 配置
[SW1]vlan batch 10 20

# SW2 配置
[SW2]vlan batch 10 20

完成 VLAN 10 和 VLAN 20 的创建后，下面将 SW1 的接口划入对应的 VLAN（SW2配置相同）：

# SW1 配置
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 10

[SW1]interface GigabitEthernet 0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 20

[SW1]interface GigabitEthernet 0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 20
[SW1-GigabitEthernet0/0/3]port trunk pvid vlan 10

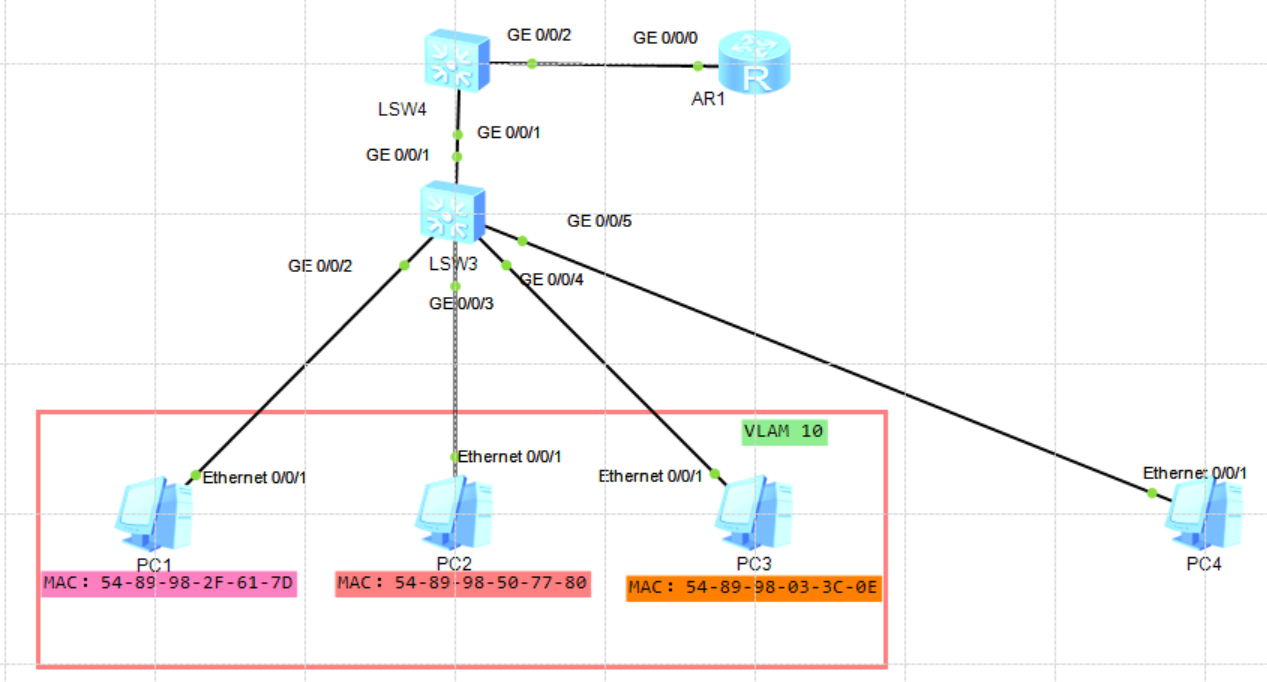

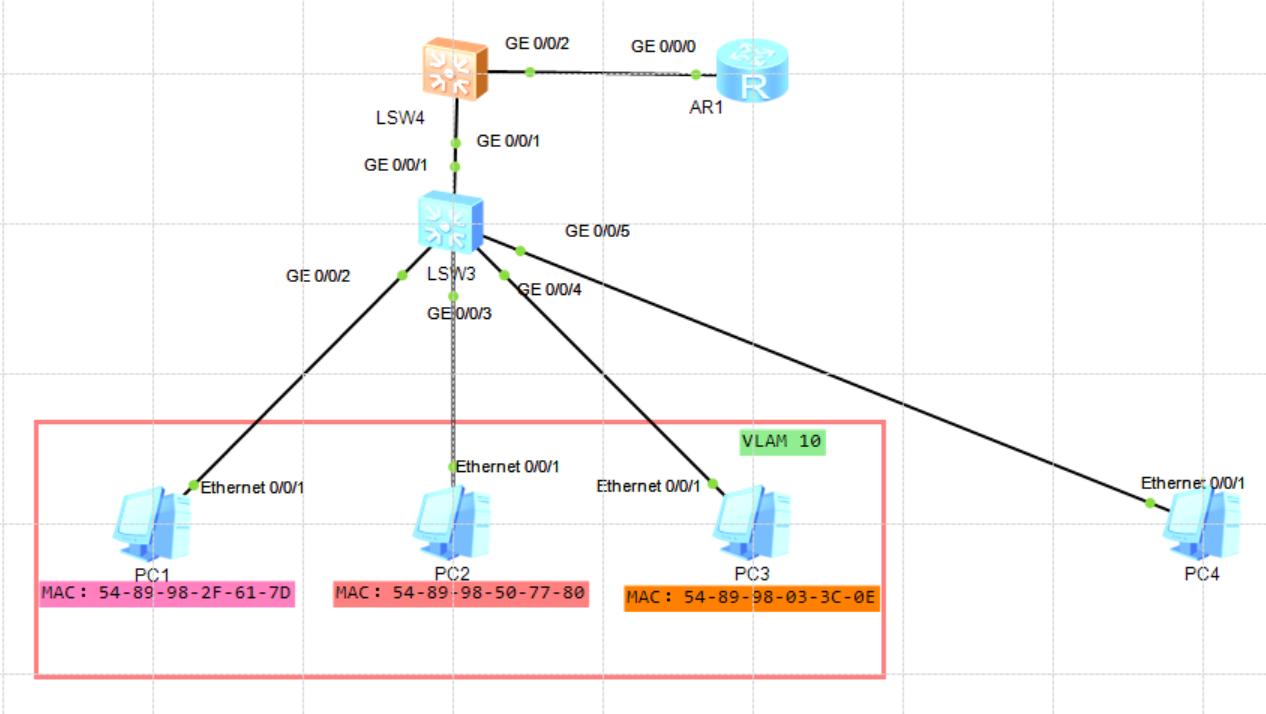

基于MAC划分VLAN

【 配置思路 】

  • 创建 VLAN 10
  • 配置以太网接口并加入 VLAN，实现接口允许 VLAN 报文通过
  • 配置 PC1，PC2，PC3的 MAC 地址与 VLAN 10关联，PC4的MAC与 vlan 20 关联

【 SW1 配置 】

先创建 vlan 10 然后在 vlan 10 中配置 mac-vlan 绑定规则：

[SW4]vlan 10
[SW4]mac-vlan mac-address 5489-982f-617d priority 0
[SW4]mac-vlan mac-address 5489-9850-7780 priority 0
[SW4]mac-vlan mac-address 5489-9803-3c0e priority 0

[SW4-vlan20]mac-vlan mac-address 5489-9851-5a88

接下来，在交换机 SW4 接口上开启 mac-vlan 绑定

[SW4-vlan10]ip-subnet-vlan ip 192.168.1.0 24

功能，同时放行 vlan 10

[SW4-GigabitEthernet0/0/1]port hybrid untagged vlan 10
# 接口上开启 mac-vlan绑定功能
[SW4-GigabitEthernet0/0/1]mac-vlan enable

[SW4-GigabitEthernet0/0/2]port hybrid pvid vlan 10

 【 转发原理 】

SW4 交换机 G0/0/1 口接收到 PC1 发往 AR1 的报文。因该口开启 mac - vlan 绑定，且源 MAC 与 vlan10 绑定，故报文被打上 vlan10 标签。又因 G0/0/1 口配置了 port hybrid untagged vlan 10，故tag表中 G0/0/1 口允许 vlan 10 报文通过，所以报文被转至 G0/0/2 口。G0/0/2 口同样配置了 port hybrid untagged vlan 10，会剥离标签后将报文转发给路由器，同理，由于接口未G0/0/1口未放行vlan20，所以报文会被丢弃

基于IP地址划分VLAN



 总结
