通讯软件010——分分钟学会MatrikonOPC Explorer

MatrikonOPC Explorer是由Matrikon开发的一款OPC客户端测试工具，使用本软件连接到OPC server服务端，获取过程数据，用于OPC开发调试，简单好上手。软件可登录网信智汇(wangxinzhihui.com)下载。

使用OPC工具之前需要对OPC DA有以下简单的了解。在《简说OPC DA》中对OPC DA的基本概念做出简单说明，本文结合OPC DA概念对MatrikonOPC Explorer工具快速使用做出说明。

1. 首先OPC DA是基于Windows的COM/DCOM，如果是远程访问OPC Server，需要在服务器/客户端两端配置DCOM，具体DCOM配置在《OPC DCOM配置》一文总做出详细说明。本文以访问本地OPC为例，可以不用配置DCOM。
2. OPC Client端必须安装OPC运行环境组件opcdac2.exe，可以登录登录网信智汇(wangxinzhihui.com)下载。
3. 创建OPC连接：从OPC DA规范来看，这个步骤创建了OPCServer对象。

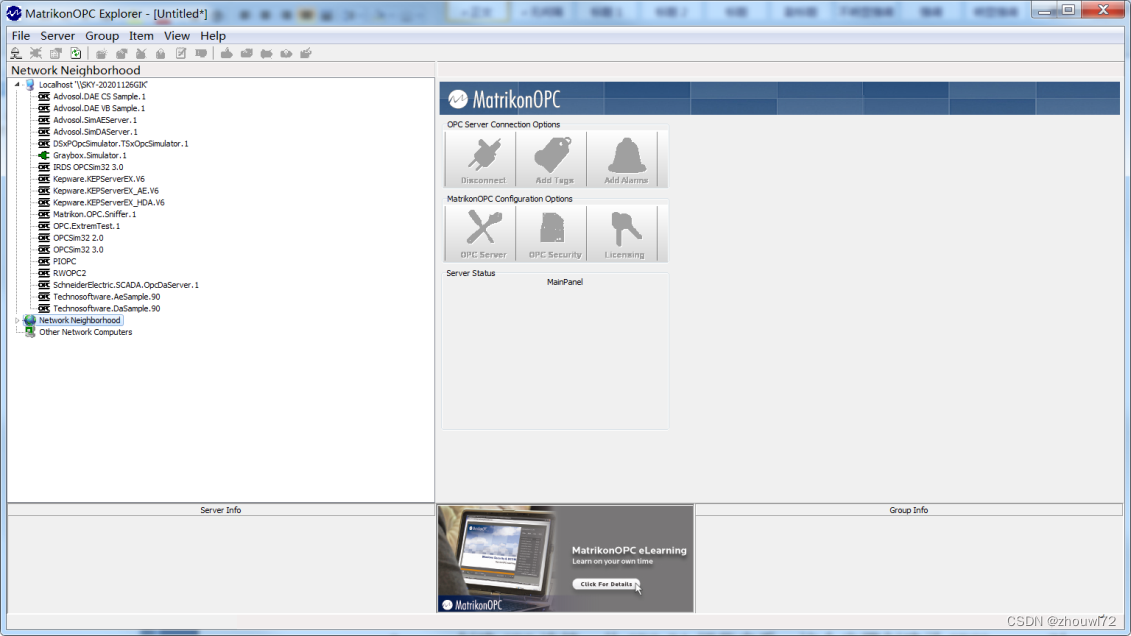

对于本地OPC Server，选择OPC Server，右键菜单选择“Connect”，或者直接双击OPC Server也可实现连接。

对于远程OPC Server，选择“Server/Connect Server”

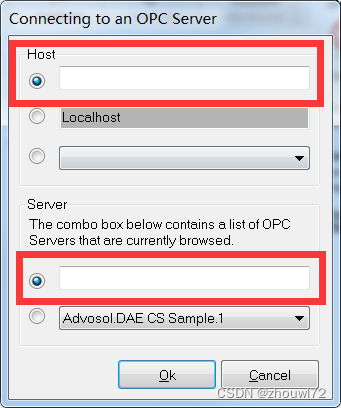

输入远程OPC Server IP地址及OPC Server名称，点击“OK”，创建OPC连接，也就是创建了OPC Server对象。

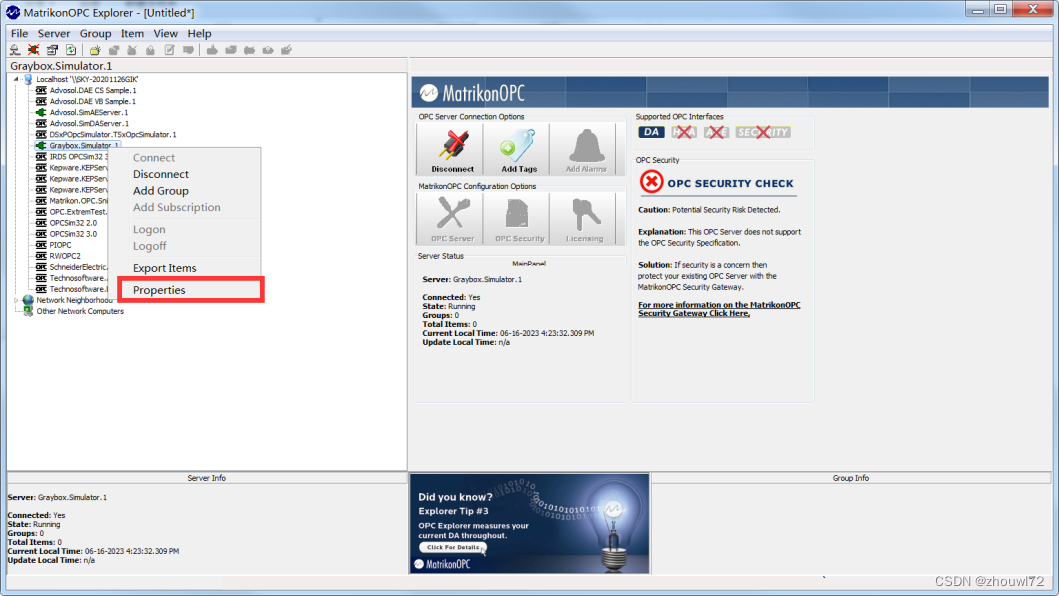

右键选择“Properties”，可查看OPC Server对象的状态及信息。

查看OPC Server的注册信息，可以获取CLSID、APPID等信息。

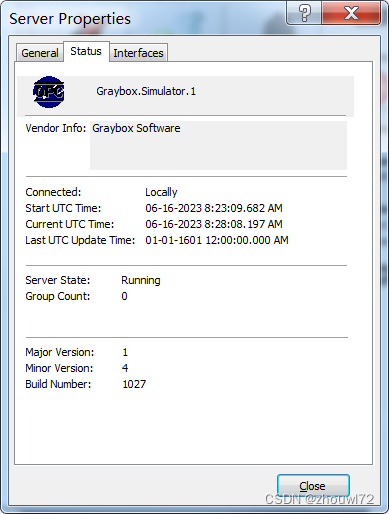

查看OPC Server的运行状态。

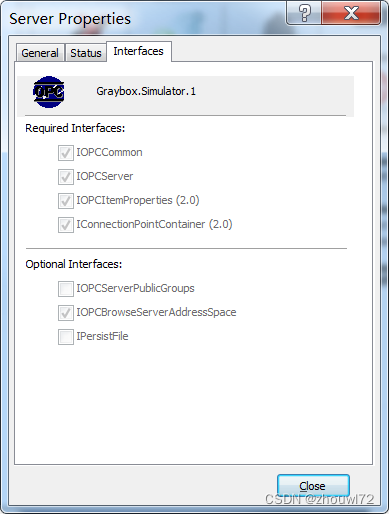

查看OPC Server支持哪些接口。

4. 创建OPCGroup：按照OPC DA规范，需要在OPC Server对象上创建OPCGroup对象。

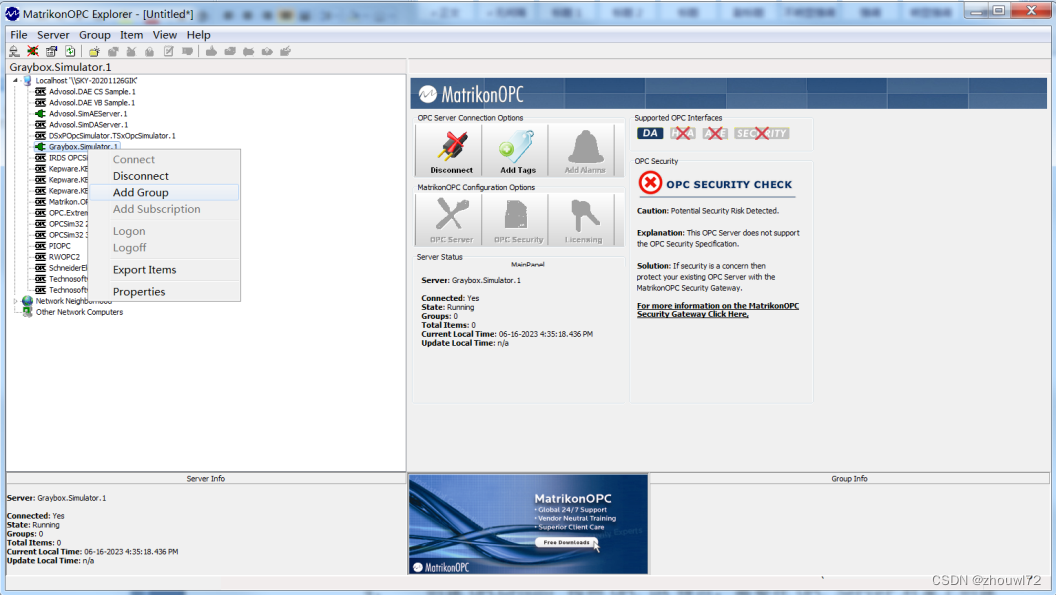

选择OPC Server，右键选择“Add Group”。

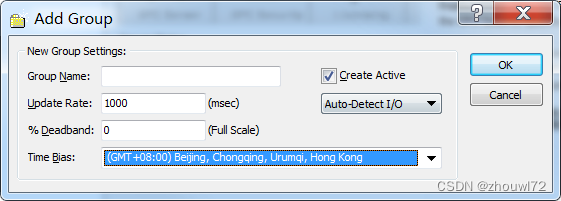

输入组参数。

Update Rate：更新速率，单位ms

Deadband: 死区值，只有数据超过死区值，服务器才触发数据变化事件发生。按量程百分比。

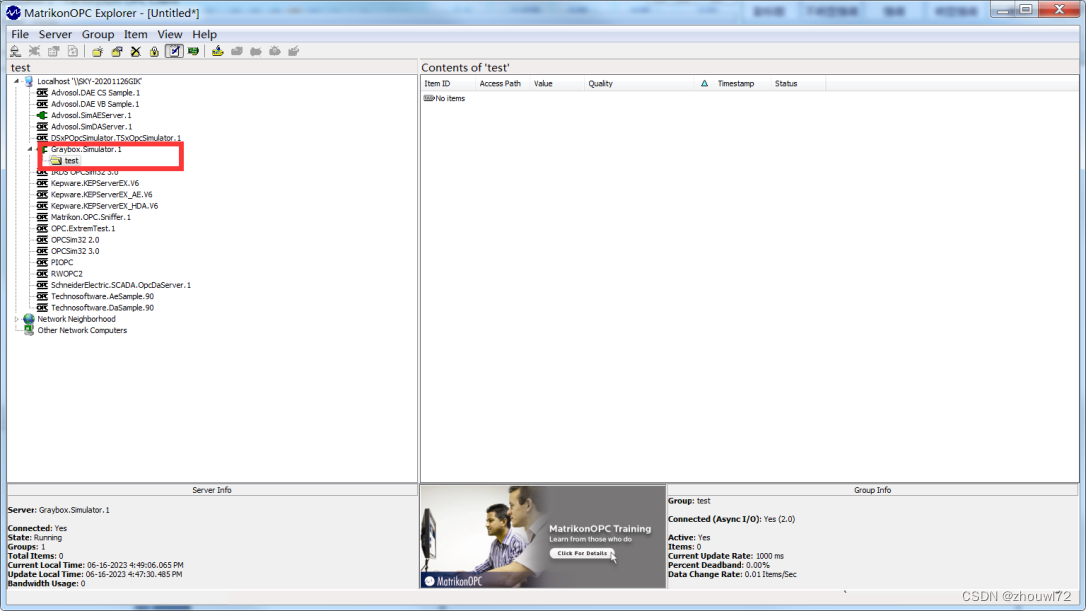

点击“OK”，创建OPCGroup对象。

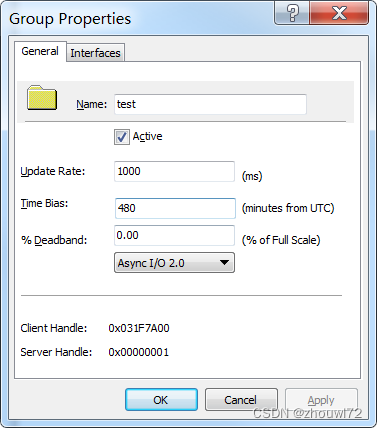

点击OPCGroup对象，右键选择“Properties”,可查看OPCGroup对象属性。

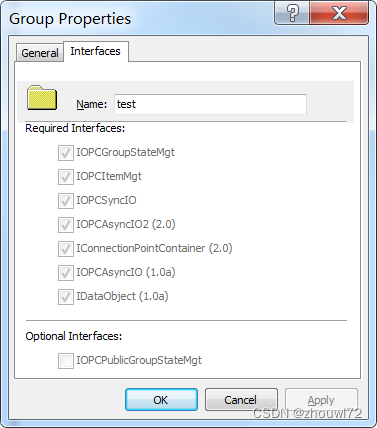

查看OPCGroup对象支持哪些接口。

5. 创建OPCItem：按照OPC DA规范，需要在OPCGroup对象上创建OPCItem对象。

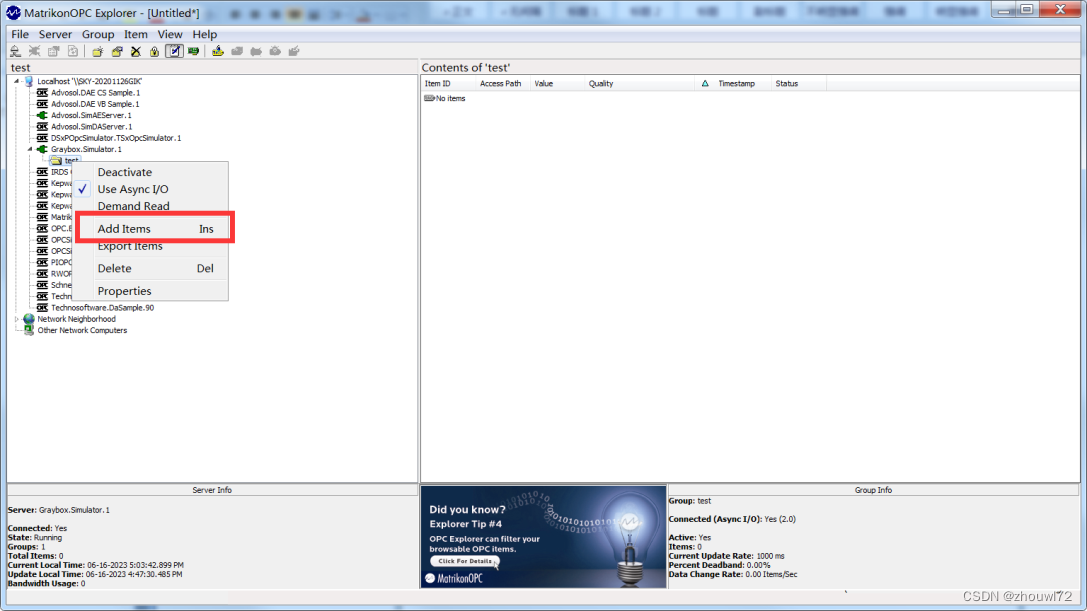

选择OPCGroup对象，右键选择“Add Items”。

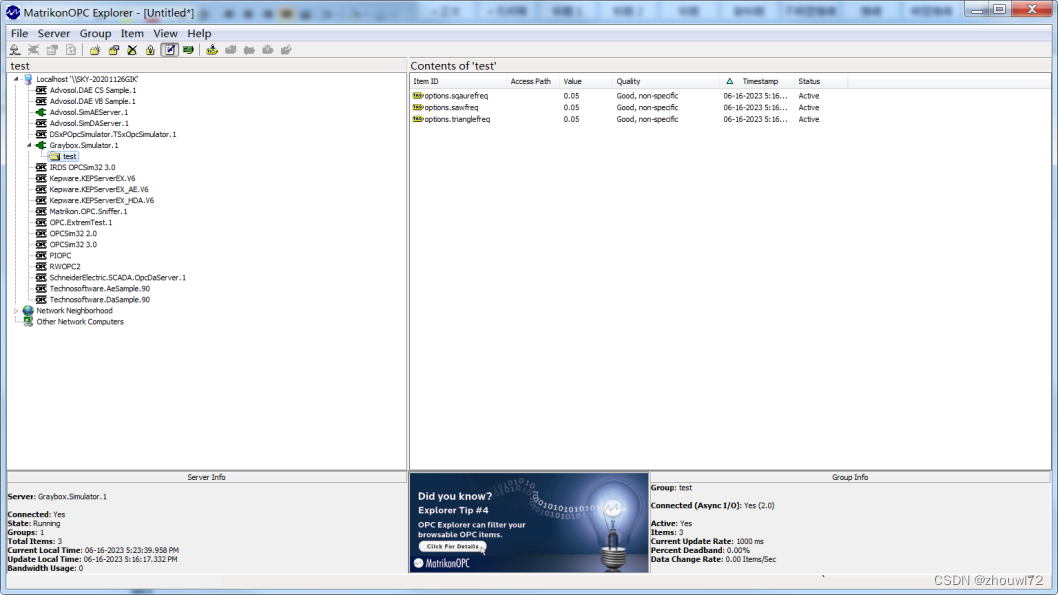

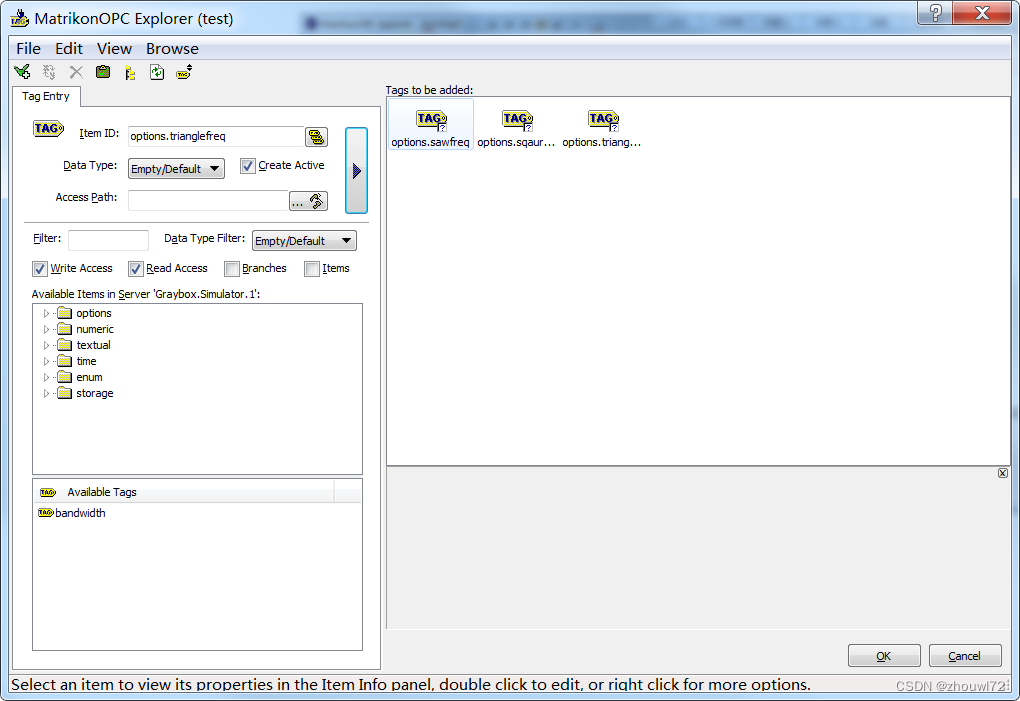

选择标签名称，点击”OK”，往当前OPCGroup加入多个个OPCItem。

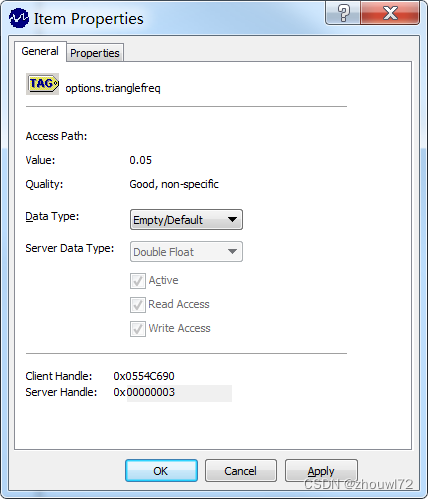

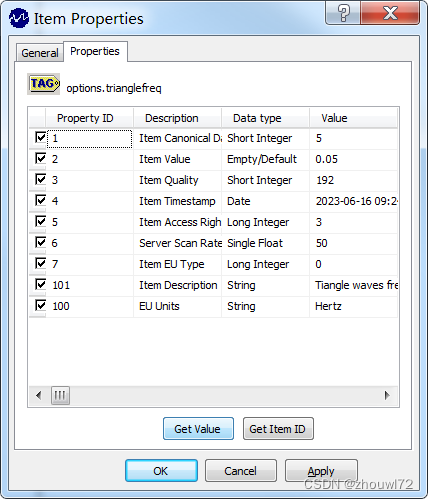

查看Item参数，Item参数由服务器端定义的一些参数，各服务器有所不同，也允许不定义。右键菜单选择“properties”。

• Item Canonical DataType: 服务器内固有的数据类型
• Item Value：标签数据
• Item Quality：数据质量，192为数据可信度好
• Item Timestamp：数据时间戳
• Item Access Rights： 访问权限
• Server Scan Rate：服务器端的数据更新速率
• Item EU Type：工程单位类型
• Item EU Info：工程单位信息
• Lo Limit：量程下限
• Hi Limit：量程上限
• Item Description: 标签描述

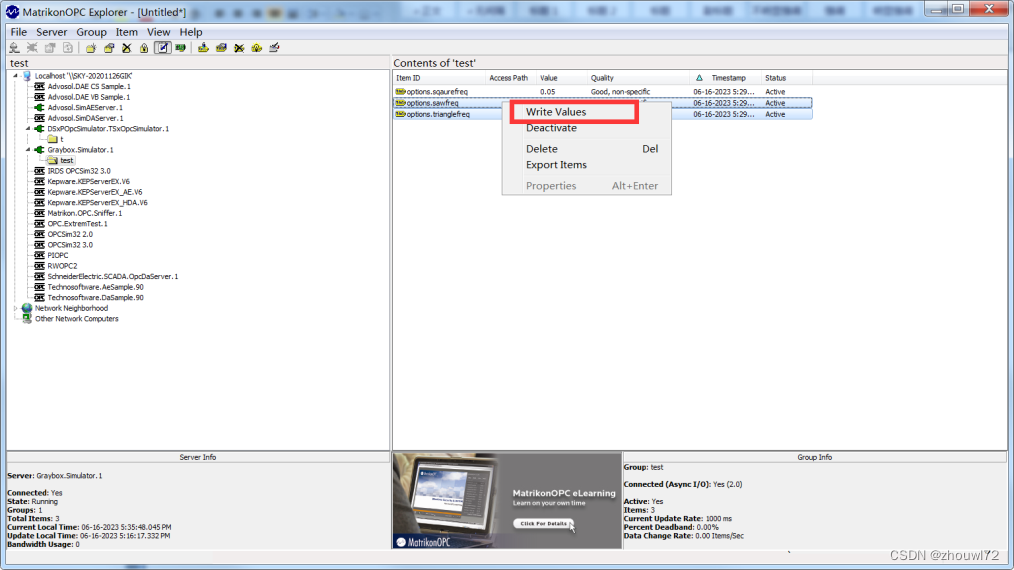

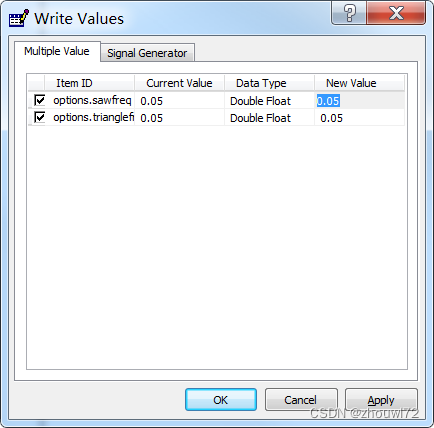

• 6. 写数据：多选待写的标签，右键菜单选择“Write Values”

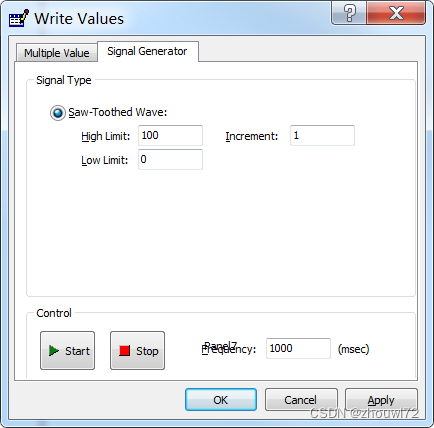

也可以选择自动仿真数据，用于调试。

    以上为MatrikonOPC Explorer工具软件的快速使用说明。更多通讯资源请登录网信智汇(wangxinzhihui.com)
