本文介绍了利用AutoCAD的Accoreconsole.exe和C# .NET DLL进行批量替换块的项目。首先，通过创建.NET Framework类库项目，引入AutoCAD库并编写Utility类以实现块引入和替换。接着，详细讲解了如何开发块引入和替换程序，包括新建项目、添加引用、创建和调用静态方法。最后，描述了块替换的具体步骤，涉及获取EID、删除原块、插入新块并更新属性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

项目总体规划

考虑到项目需求，决定采用AutoCAD中的Accoreconsole.exe+.Net Dll来实现，对Accoreconsole不太了解的同学可以自行百度，总之一句话，要想高效的批量处理dwg文件，这个AutoCAD控制台是必须要了解的。
对AutoCAD进行批量处理，以愚人之见，就是如下三个步骤：

用C#开发.net DLL程序，生成所有需要的AutoCAD命令（Command）。
编写SCR指令文件，在SCR中使用netload加载以上DLL并处理需要的AutoCAD命令（Command）。
用VBS捏合所有关于关于window下文件的处理（很遗憾，本人来自工控行业，目前只考虑windows平台，MAC、Linux暂不考虑）并调用Accoreconsole.exe，处理第2步中的SCR指令文件。

项目的具体实施

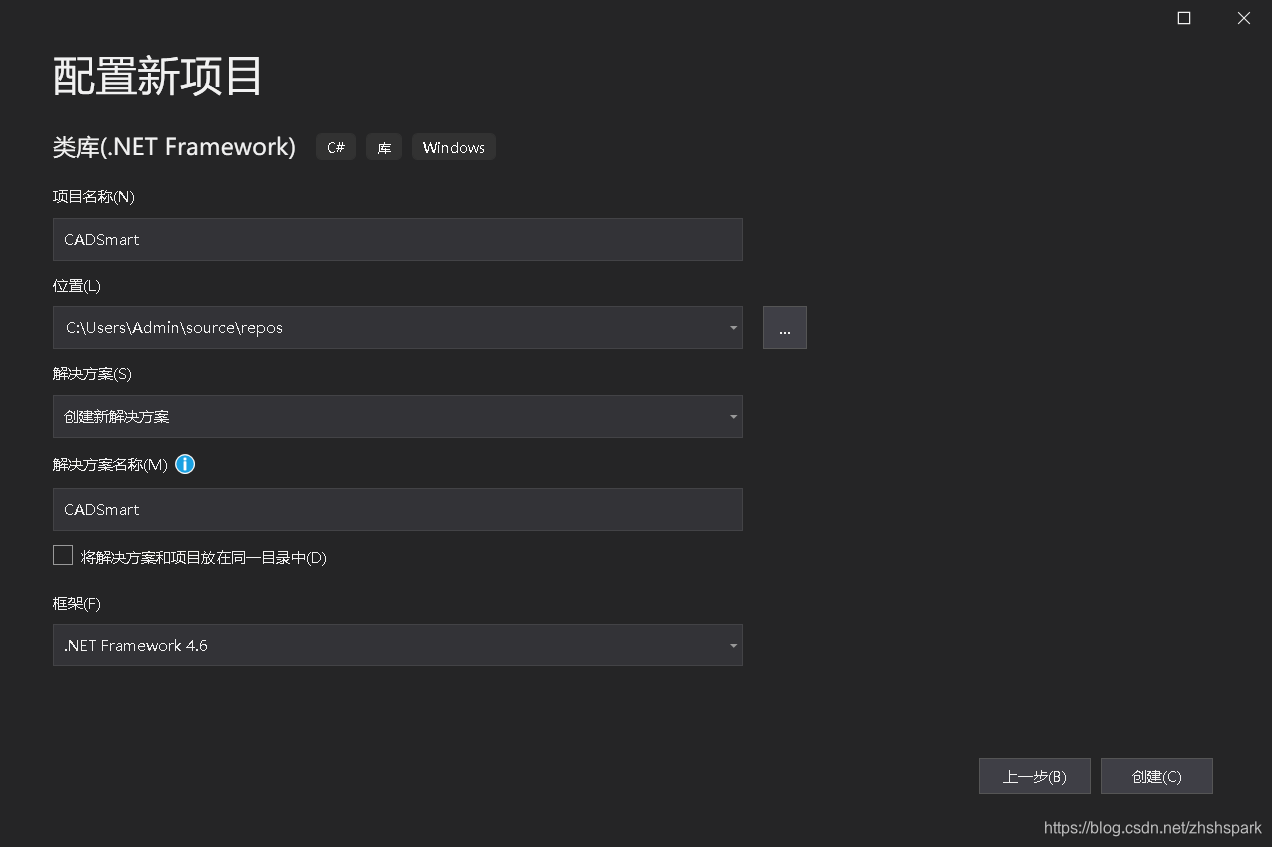

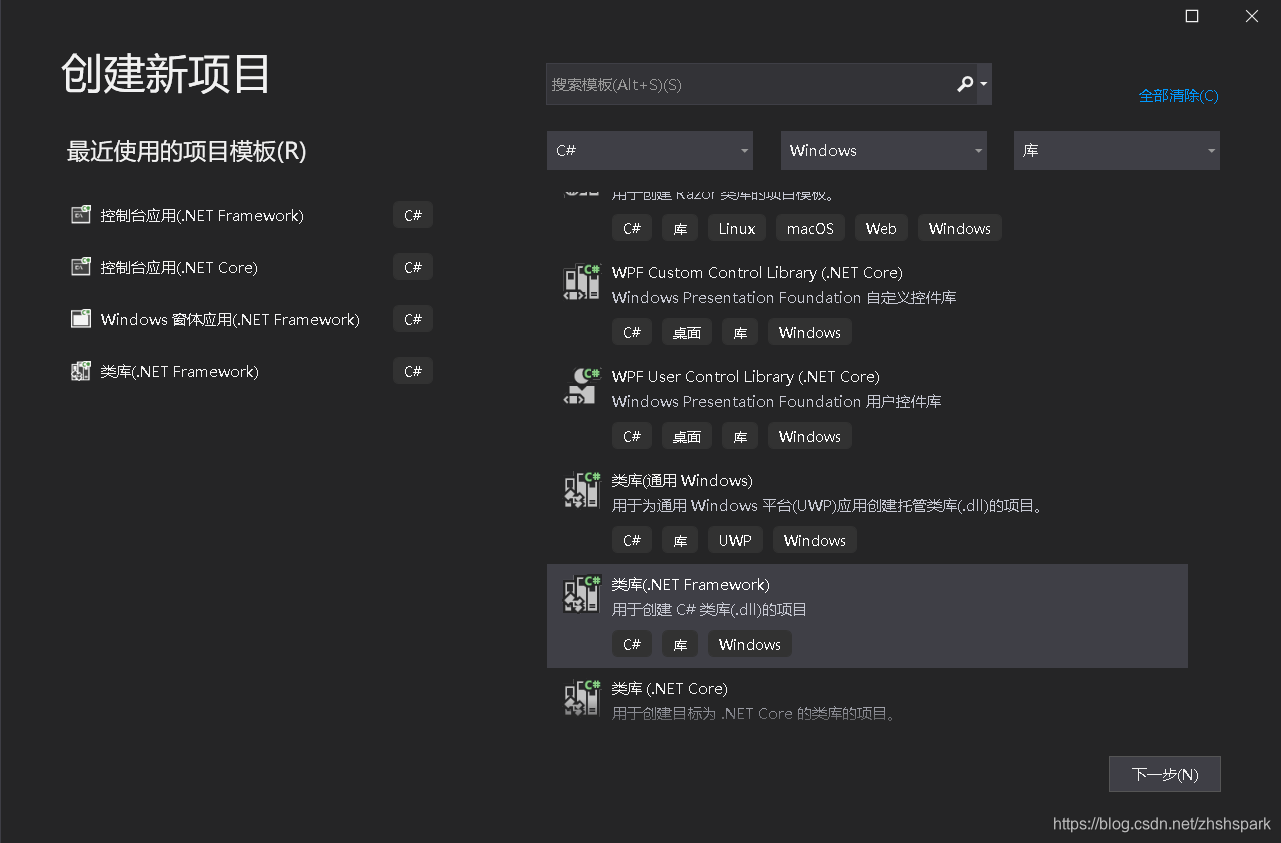

1. 开发.net DLL程序

一、开发块引入程序

经过对项目需求的进一步分析，本人觉得最佳的方法就是新建一个AutoCAD文件，在此文件中新建两个块DTL-L和DTL-R，分别对应即将被替换掉的TCDN()-L， TCDN()-R, 其中（）内可能为任意字符。

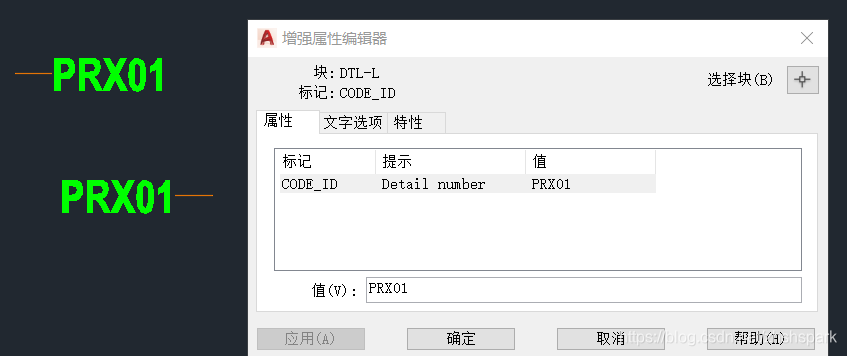

下图是创建好的dwg文件，命名为StandardBlock.dwg
在这里插入图片描述
创建好这个StandardBlock.dwg后，我们需要做的第一步就是在每一个待修改的图纸中，执行一个命令，将StandardBlock.dwg中的这两个块（DTL-L和DTL-R）引入到当前图纸中，然后进行替换。我们先来开发如何实现从另一份图纸中拷贝块的信息到当前图纸。
