The Concept of Impedance Matching

内容概述：
1：RF电路需要进行匹配的原因
	1）能让RF电路进行最大功率的传输
	2）能让不同的电路连接的更方便（不会收反射影响）
	。。。
2：入射功率的定义条件是基于入射前后匹配的情况下定义的
 	P+ 入射功率 = Pr 反射功率 + PIN 透射功率

3：电压电流的叠加原理
4：反射系数的计算方法
	1）通过电压计算
	2）通过阻抗计算
5：驻波比的计算方式
	1）通过电压计算
	2）通过反射系数计算
	3）工业界一般RF电路要求 VSWR<2.0（相当于反射系数小于1/3.反射功率小于1/9）

6：Return Loss的计算
	一般需要大于10dB（相当于反射系数<1/3）
7：S11参数的计算方式

8：Mismatch Factor的计算
	1）通过功率计算
	2）通过反射系数计算

1、RF电路需要射频匹配的原因？？

如果是高阻抗（开路）或者低阻抗（短路）会造成什么后果？

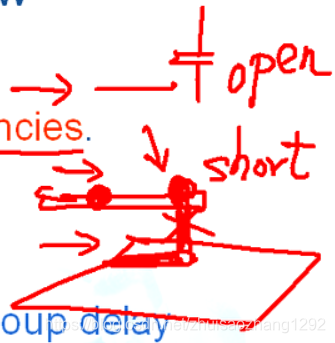

1. 在高频上是很难实现高阻抗或者低阻抗的，如下图

想实现低阻抗，往往存在电感效应

想实现高阻抗，往往存在电容效应



1. 阻抗取决于位置

1. 无功率传输，几乎处于全反射状态
2. 可能导致不同频率，延时不一致，从而产生互调失真
3. 可能导致电晶体不稳定，使得放大器产生振荡器的效应

电路匹配到50欧姆的优势

RF 放大器框图



戴维宁等效电路



最大功率传输

    通常仪器设置输出0dBm，则表示仪器的输出是0dBm，具体负载能接收多大功率，取决于其负载。



入射功率

    P+的定义条件是 建立在前后匹配的情况下定义的

入射电压电流



电压电流的叠加（电流有方向性）

传输线比喻



反射系数

阻抗是复数，同理反射系数也是复数

Smith chart



反射系数的导纳公式

导纳的smith图 （与阻抗图上下颠倒，左右颠倒）



驻波图像和驻波比（VSWR）：

无反射时，驻波比=1；

VSWR = 2.0 -》反射系数为1/3 -》RF需要达标 -> 反射系数<1/3 -> 反射功率<1/9入射功率



功率的反射系数









Return Loss（越大越好，一般需要大于10dB）





S参数 S11

在one-port network中，反射系数就是s参数

two-port network

Mismatch Factor

















练习题：

解答：



Two-port network

Insertion Loss插入损耗



Power Dissipation













通过Pd的计算可以算出是滤波器很烂或者是没有匹配好



放大器



放大器电路中的阻抗和反射系数
