这篇博客介绍了如何使用Multisim14.0进行基于LM358运算放大器的方波发生器应用设计仿真。文章详细阐述了LM358的特点，如低偏移量、宽输入范围和高输入电压能力，并提供了引脚定义。此外，还展示了基于LM358的方波发生器仿真原理图和仿真效果。
一、简介：
LM358是工业标准操作放大器（opamp放大器）其特点包括低偏移量（300µV，典型的）、共模对地的输入范围和高差分输入电压能力，较低的偏移电压最大3 mV，较低的静态电流，每个放大器300µA（典型）。

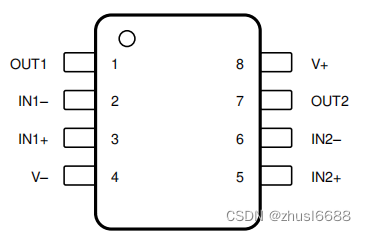

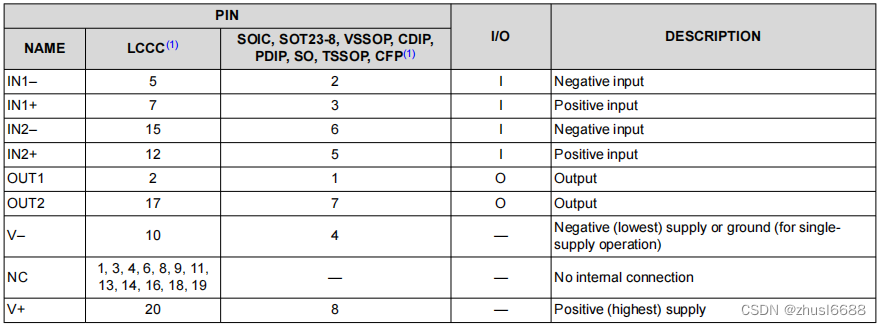

二、引脚定义：

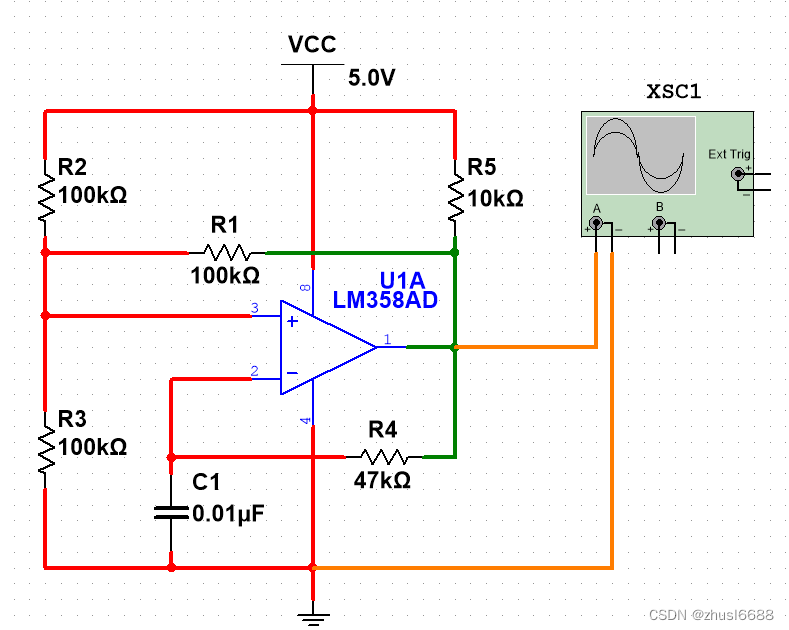

三、基于LM358的方波发生器仿真原理图：

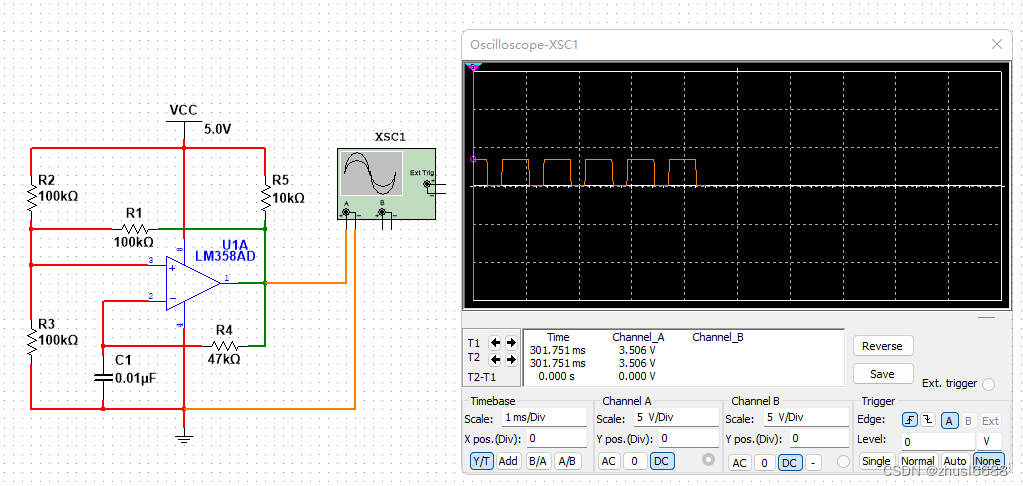

四、仿真效果：
