CANbus收发器TJA1050T/CM,118应用原理图设计

一、TJA1050T/CM,118简介：

        TJA1050T/CM,118是控制器局域网（CAN）协议控制器和物理总线之间的接口。该设备向总线提供差分传输能力，向CAN控制器提供差分接收能力。

二、主要技术特性：

        ◆ 完全兼容“ISO11898”标准

        ◆ 高速（高达1 Mbaud）

        ◆ 非常低电磁发射（EME）

        ◆ 差分接收器宽共模范围高电磁免疫（EMI）

        ◆ 无动力节点不干扰总线

        ◆ 传输数据（TXD）主导超时功能

        ◆ 静音模式发射机禁用

        ◆ 总线引脚保护在汽车环境瞬态

        ◆ 输入电平兼容3.3 V和5V设备

        ◆ 热保护

        ◆ 短路保护电池和接地

        ◆ 至少110个节点可以连接。

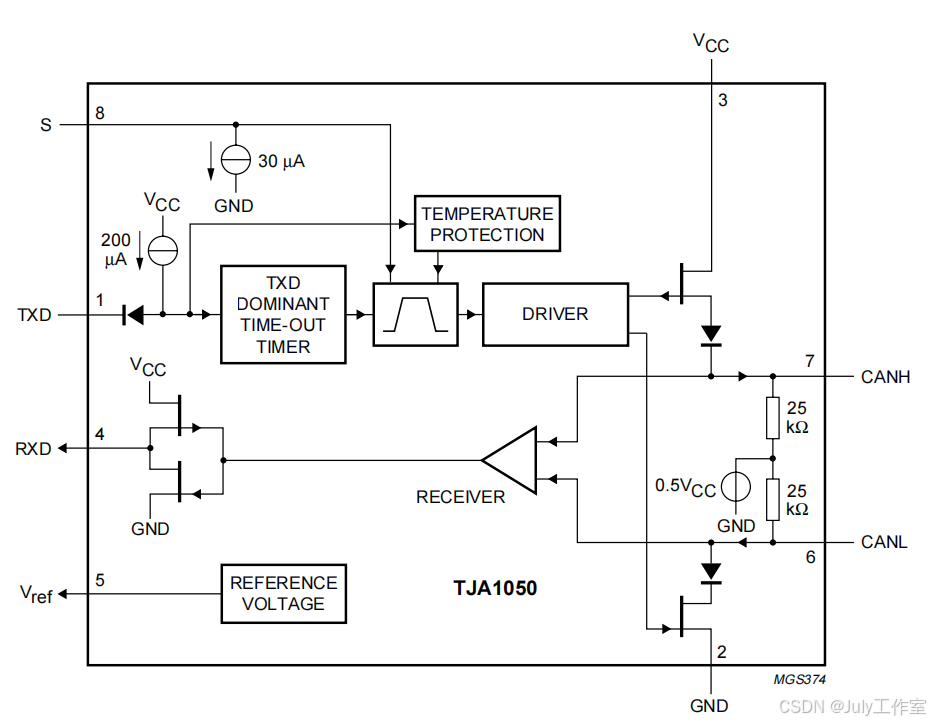

三、内部原理框图：

四、引脚定义：

<
