静态路由默认路由综合实验

 一、

静态路由配置命令是：ip route-static 目的地址 掩码 下一跳地址。

当目的地址和掩码都是0.0.0.0是默认路由。

注意：所有路由器上都必须配置到所有网段的路由，下一跳地址须为直连链路上可达的地址。

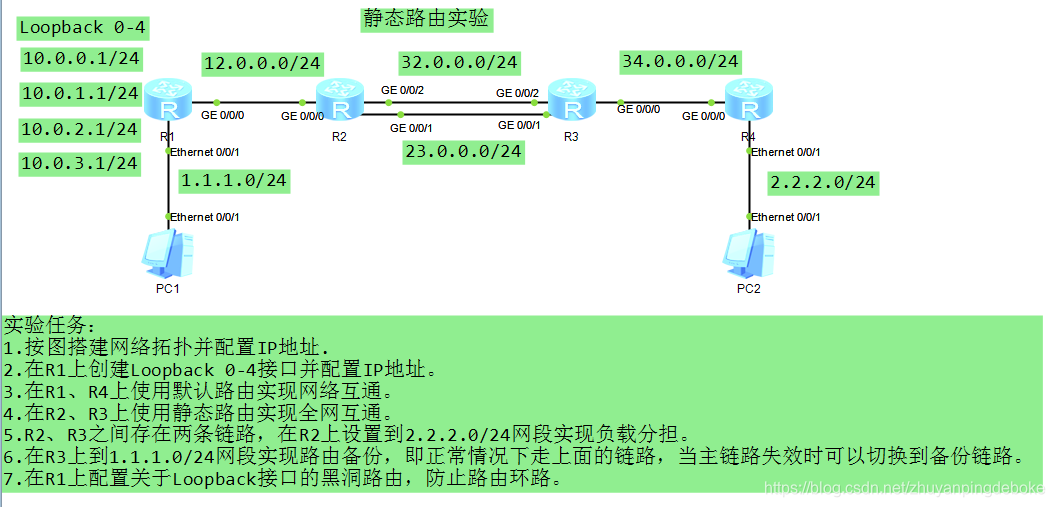

分析：PC1和PC2通信都经过R1和R4，所以R1和R4上配置默认路由，R2R3配静态路由。

二、

[R1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.2（静态路由）

[R4]ip route-static 0.0.0.0 0.0.0.0 34.0.0.3（静态路由）

在R2上：（配置三条到别的网段的静态路由）

[R2]ip route-static 1.1.1.0 24 12.0.0.1
[R2]ip route-static 34.0.0.0 24 32.0.0.3
[R2]ip route-static 2.2.2.0 24 32.0.0.3

[R2]ip route-static 10.0.0.0 16 12.0.0.1（把环回口也添加上，0-3先配成16位掩码）


在R3上：

[R3]ip route-static 12.0.0.0 24 32.0.0.2
[R3]ip route-static 1.1.1.0 24 32.0.0.2
[R3]ip route-static 10.0.0.0 16 32.0.0.2
[R3]ip route-static 10.0.0.0 16 32.0.0.2（把环回口也添加上，0-3先配成16位掩码）

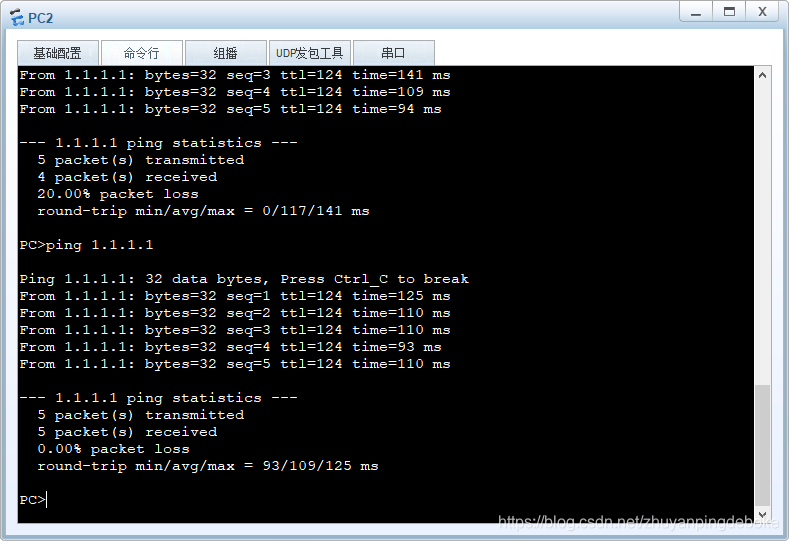

实验现象：



三、在R2上：

[R2]ip route-static 2.2.2.0 24 23.0.0.3（把23.0.0.3也加入到下一跳里，实现负载分担）

[R3]ip route-static 1.1.1.0 24 23.0.0.2 pre 100（把备份的那条的改低于默认60,实现1.1.1.0网段路由备份）

四、由于R1有默认路由，且R2的到环回口静态路由的掩码是16位，当ping环回口没有其IP地址时，R1会把包再给R2，来回给直到TTL值为0.

问题分析：10.0.0.1—10.0.3.1的二进制掩码后八位为：00000000，00000001,00000010,00000011.所以当掩码为20的时候可以区分还无法访匹配别的。但是当环回口的IP地址不连续时则无法解决。
解决方法：用路由黑洞，把R1上到10.0.0.0的静态IP的下一跳改为null0空的接口（充当垃圾桶，当ping环回口没有的IP地址时，丢弃。）

代码：[R1]ip route-static 10.0.0.0 16 null0（防止路由环路）

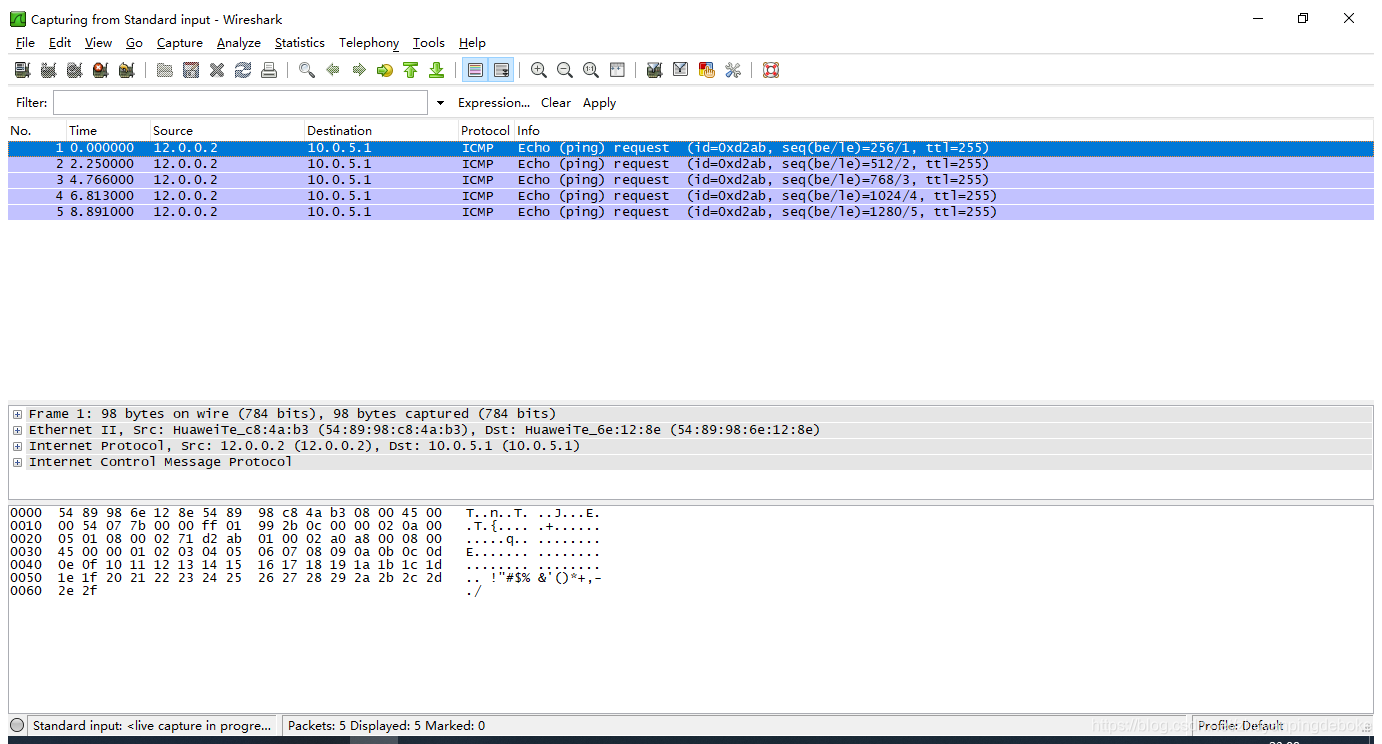

此时抓包：
