移动数据通信网络工作原理（SGSN&GGSN）

最近公司在做移动网络的优化和治理工作，借这个机会，好好学习了下移动网络底层传输的工作原理，并将结果分享出来。

1 移动网络的演进

GSM（Global System For Mobile Communications）是第一代移动通信网络，也就是常用的2G移动电话系统。其做出的改变是将信令和语音信道都转换成数字式的。
GPRS（General Packet Radio Service）是第二代移动通信系统，在GSM的基础上，采用分组交换传输数据的高效率方式，利用“包交换”（Packet-Switched）将数据封装成许多独立的封包,再将这些封包一个一个传送出去，效率比GSM高的多，因为这样做，只有在需要传输时，才会占用带宽。GPRS核心网元包括SGSN（Serving GPRS Support Node）和GGSN（Gateway GPRS Support Node）
UMTS（Universal Mobile Telecommunications System）在GPRS的基础上，引入了WCDMA空中接口技术，“空中接口”相对于有线通信中的线路接口，是基站和移动电话之间的无线传输规范，它定义每个无线信道的使用频率。UMTS被称为第三代移动通信系统。同时，GPRS/UMTS也成为了一个完整的3G移动通信技术标准。
LTE（Lang Term Evolution）是目前普遍应用的4G通信的主流技术，原有3G核心网的SGSN和GGSN功能归并后重新被划分，生成新的逻辑网元：移动管理实体（MME）和服务网关（Serving Gateway）。换言之，3G和4G核心网络的逻辑架构是不同的，演进过程中需要对SGSN和GGSN的软硬件进行升级。
综上所述，GPRS/UMTS起到了承前启后的作用，其工作原理与机制也被4G、5G所沿用并优化。因此我们详细来看GPRS/UMTS系统。

2 GPRS/UMTS网络架构

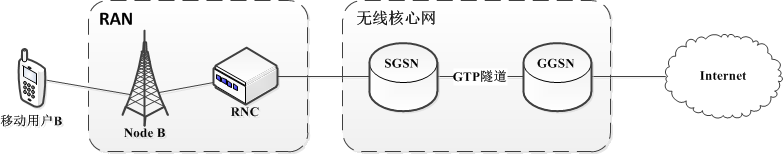

简单来说，GPRS/UMTS的网络架构主要包括两部分：无线接入网络（RAN）和核心网（CN）。如下图所示：

2.1 无线接入网RAN

无线接入网(Radio Access Network)，简称RAN。RAN中包括的设备包括有：基站(Node B)和无线网络控制器(RNC)，主要的功能就是控制用户通过无线接入到移动通信网络中来。
其中，基站的作用是为了数据的无线传递，而RNC主要用于管理和控制它下面的多个基站，并决定接入到核心网。

2.2 无线核心网CN

现阶段，3G核心网由电路域（CS域）和分组域（PS域）两部分组成，分别负责传统语音业务和分组域业务（数据和多媒体业务），我们只看PS域。
PS核心网主要由SGSN和GGSN两部分组成。统称为GSN，GSN的功能包括：

1. 过滤和用户访问控制：通过数据包过滤功能
