1.准备实验器材

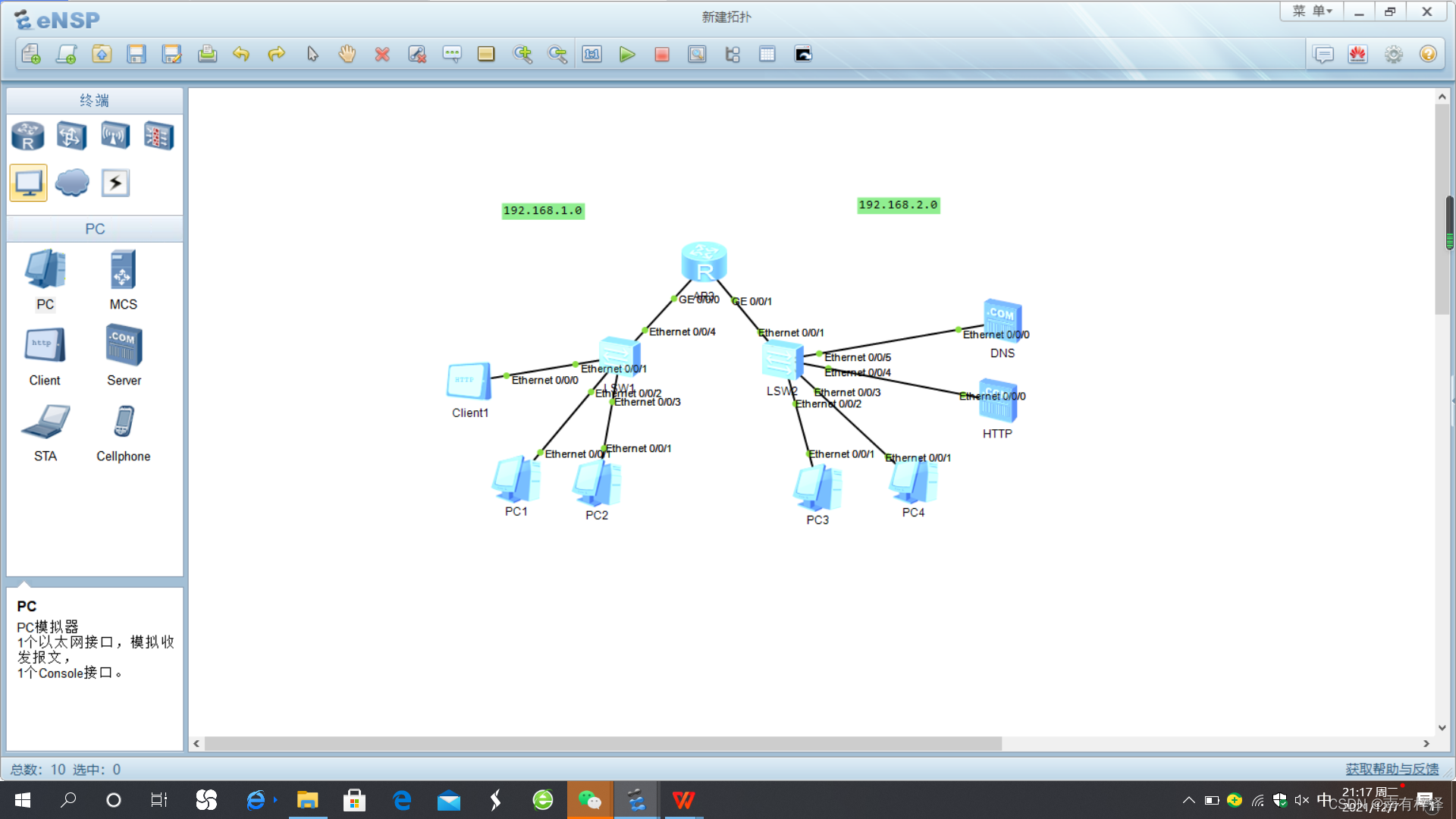

一个Client(客户端),两台Server(服务端),两台交换机,四台计算机,一个路由器。路由器连接两台交换机,左边交换机连接Client(客户端)和两台计算机,右边交换机两台Server(服务端)和两台计算机。启动形成两个广播域。
2.规划IP地址
左边为192.168.1.0 右边为192.168.2.0
路由器和两台Server(服务端)需要固定IP地址。
3.给路由配置IP地址
进入路由器,在<Huawei>后面输入system-view键入虚拟系统下一级模式。在[Huawei]后面输入interface GigabitEthernet 0/0/0进入路由器左边接口。在[Huawei-GigabitEthernet0/0/0]后面输入ip address 192.168.1.1 24左边网关IP设置完成,然后在[Huawei-GigabitEhernet0/0/0]后面输入quit退出。然后根据左边接口方式设置右边接口IP地址为192.168.2.1
配置好后,在[Huawei]后面输入display ip interface brief查看接口的简要信息,可以看到两个ip均为up状态。
4.给Server(服务端)命名为HTTP和DNS

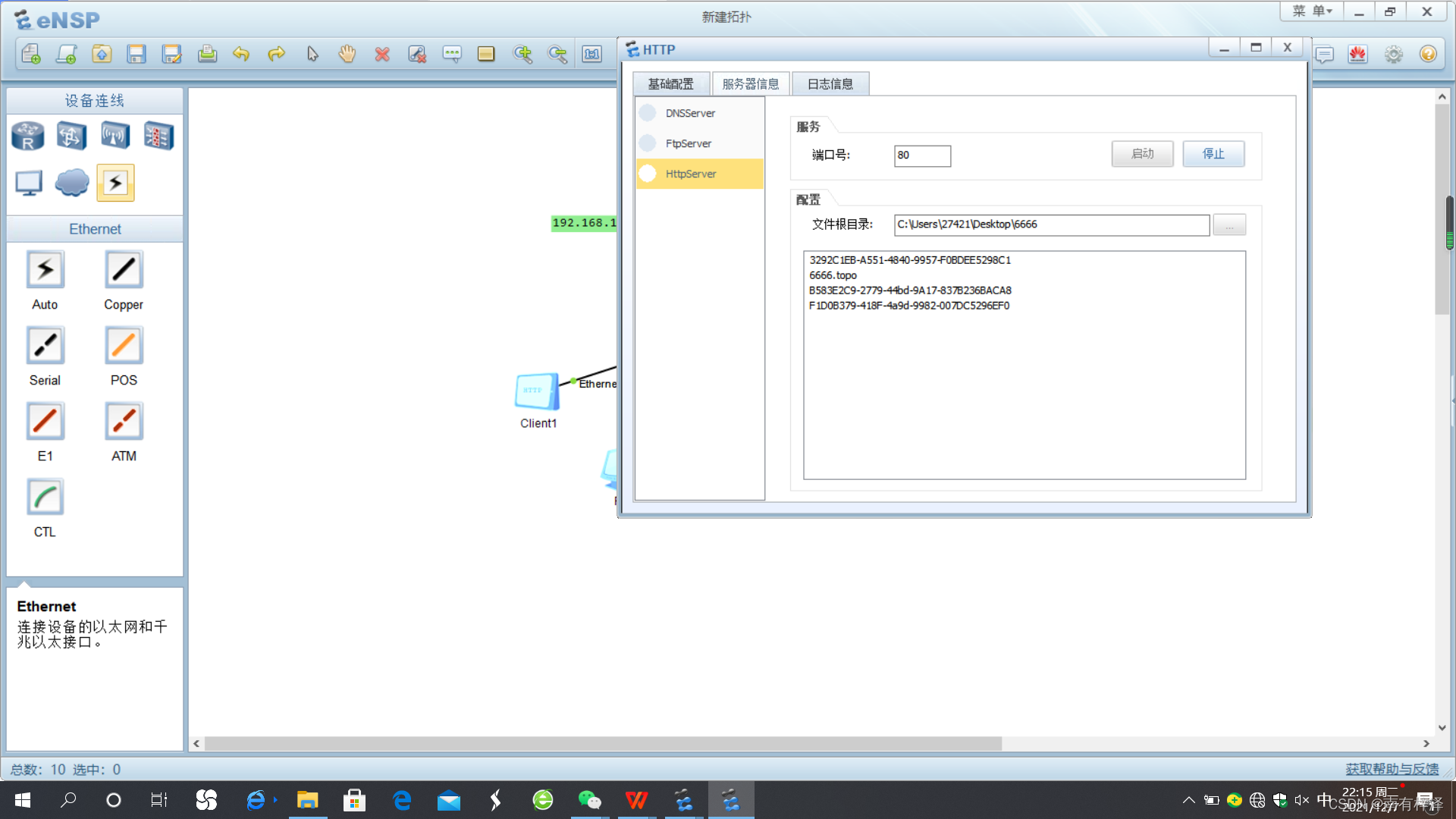

打开HTTP设置本机地址为192.168.2.2 网关地址为192.168.2.1然后点保存。点击服务器信息,选择HttpServer,选择文件根目录,随便选取一个文件,然后点击启动
然后打开DNS,设置本地地址为192.168.2.3 网关为192.168.2.1然后点击保存。点击服务器信息,选择DNSServer,输入主机域名www.666.com IP地址为192.168.2.2 点击增加,点击启动。

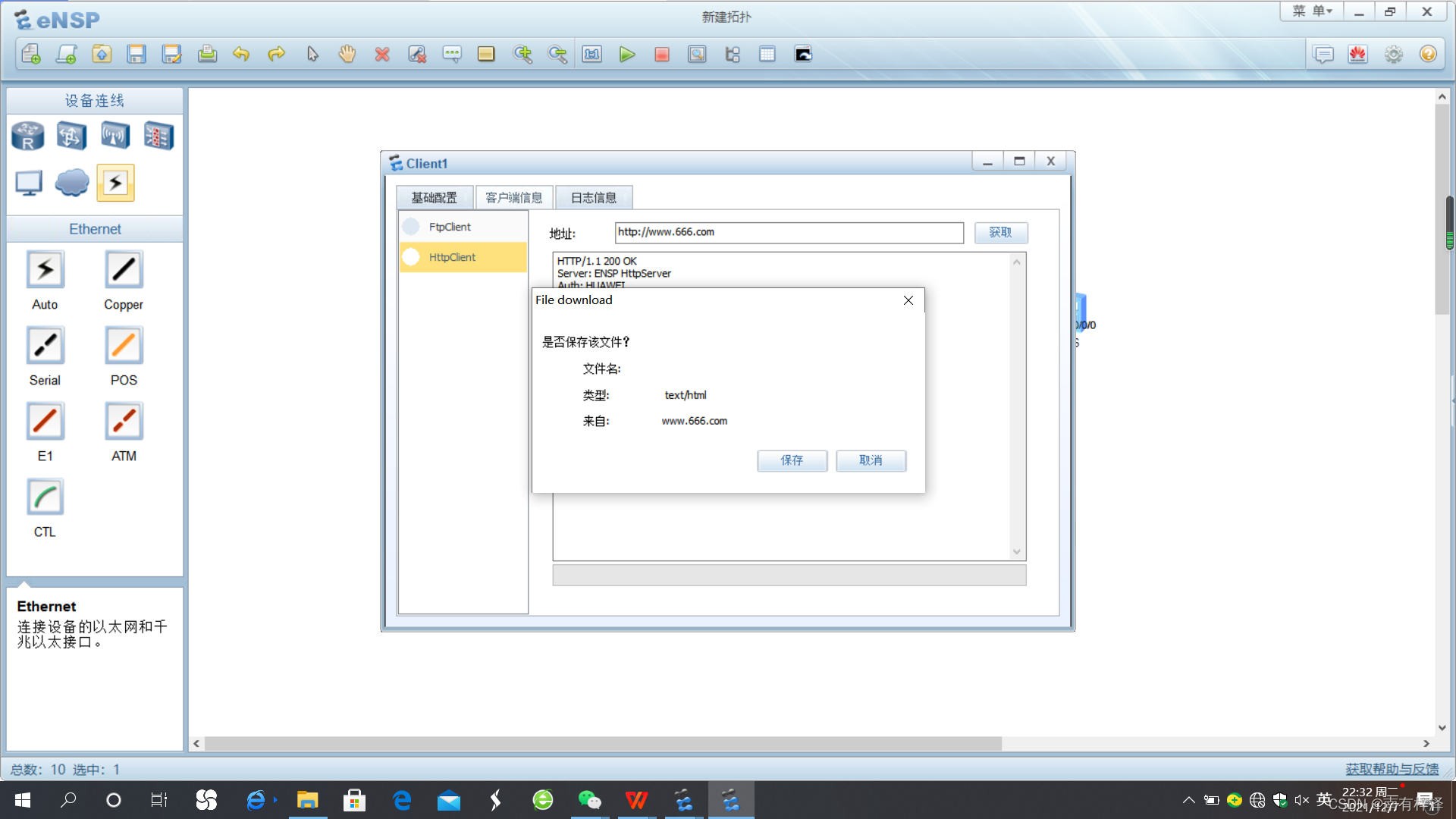

然后点击Client(客户端)设置本机地址为192.168.1.2 网关为192.168.1.1 域名服务器为192.168.2.3然后保存。然后点击客户端信息,点击HttpClient,输入地址192.168.2.2和www.666.com均可获取成功。
5.IP动态分布(DHCP)

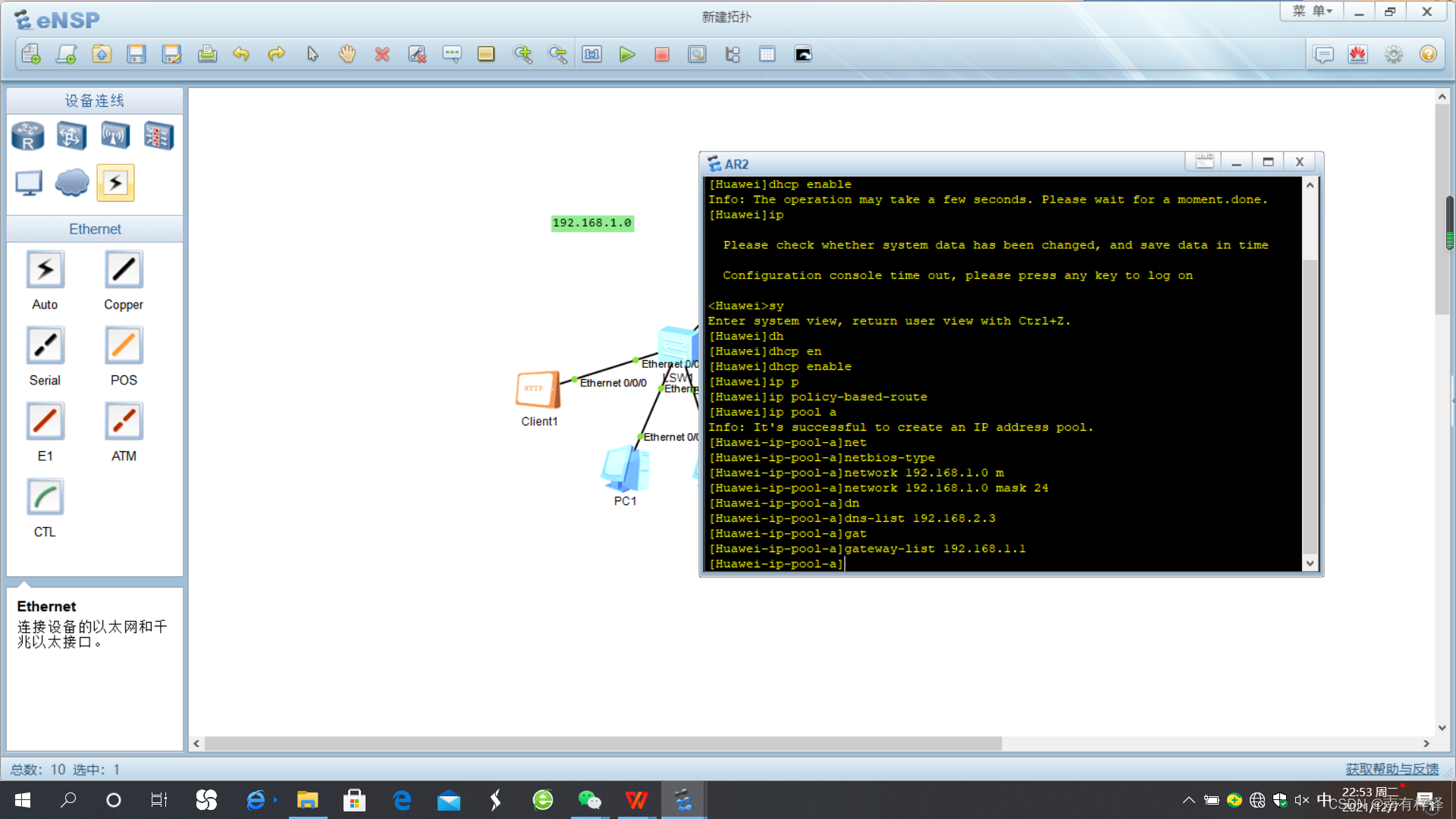

进入路由器,在[Huawei]后面输入dhcp enable开启DHCP服务,然后在[Huawei]后面输入 ip pool a创建名字为a的池塘(一台设备可以创建多个池塘,名字自取,但一个池塘只能服务一个广播域)然后在[Huawei-ip-pool-a]后面输入network 192.168.1.0 mask 24为范围,然后在后面输入gateway-list 192.168.1.1为网关地址,后面再输入dns-list 192.168.2.3为服务器地址

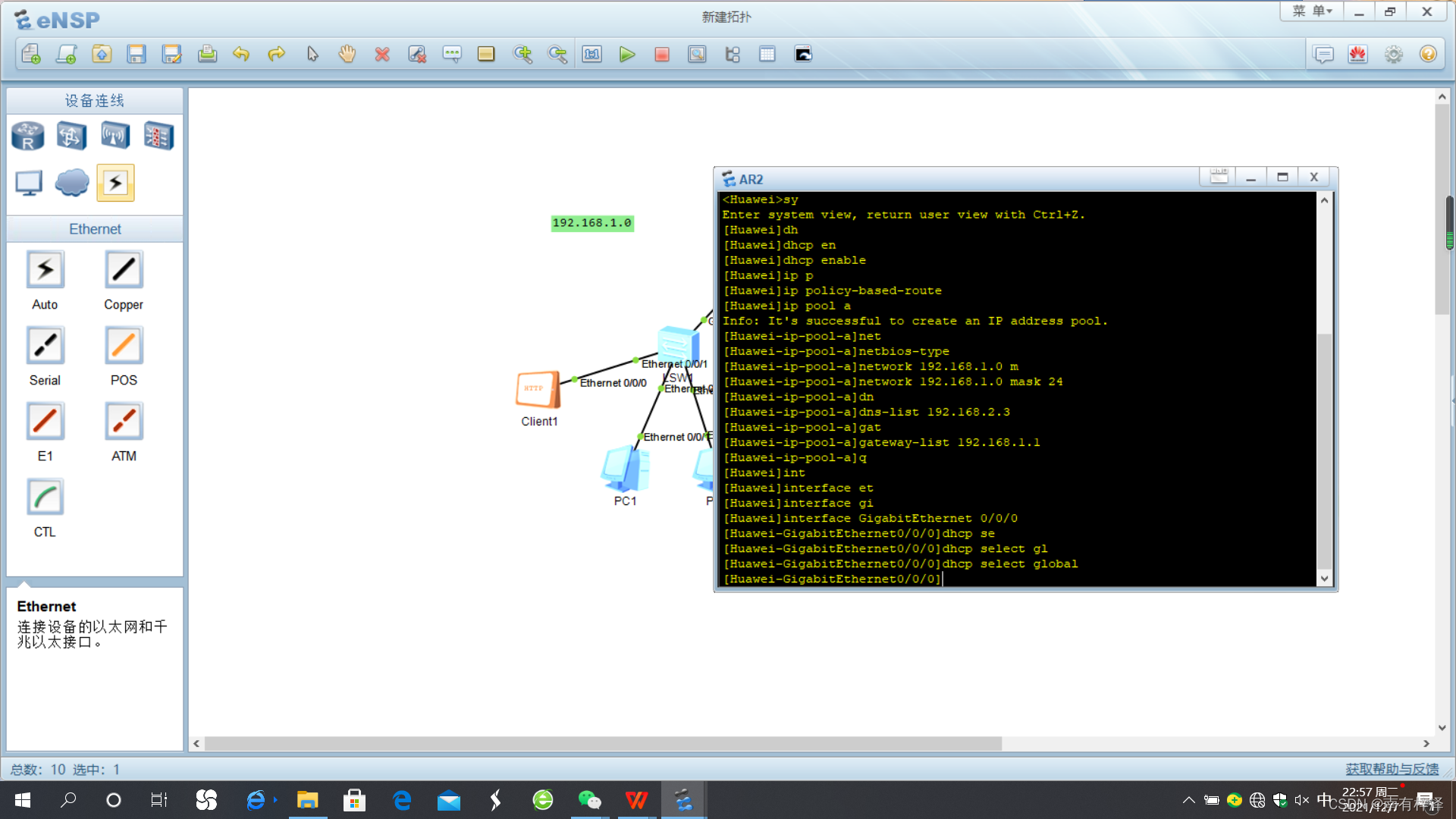

然后输入quit退出,然后输入到[Hwawei-GigabitEthernet0/0/0],然后输入dhcp select global必须到路由器进行ip地址下发接口上再开启一次服务

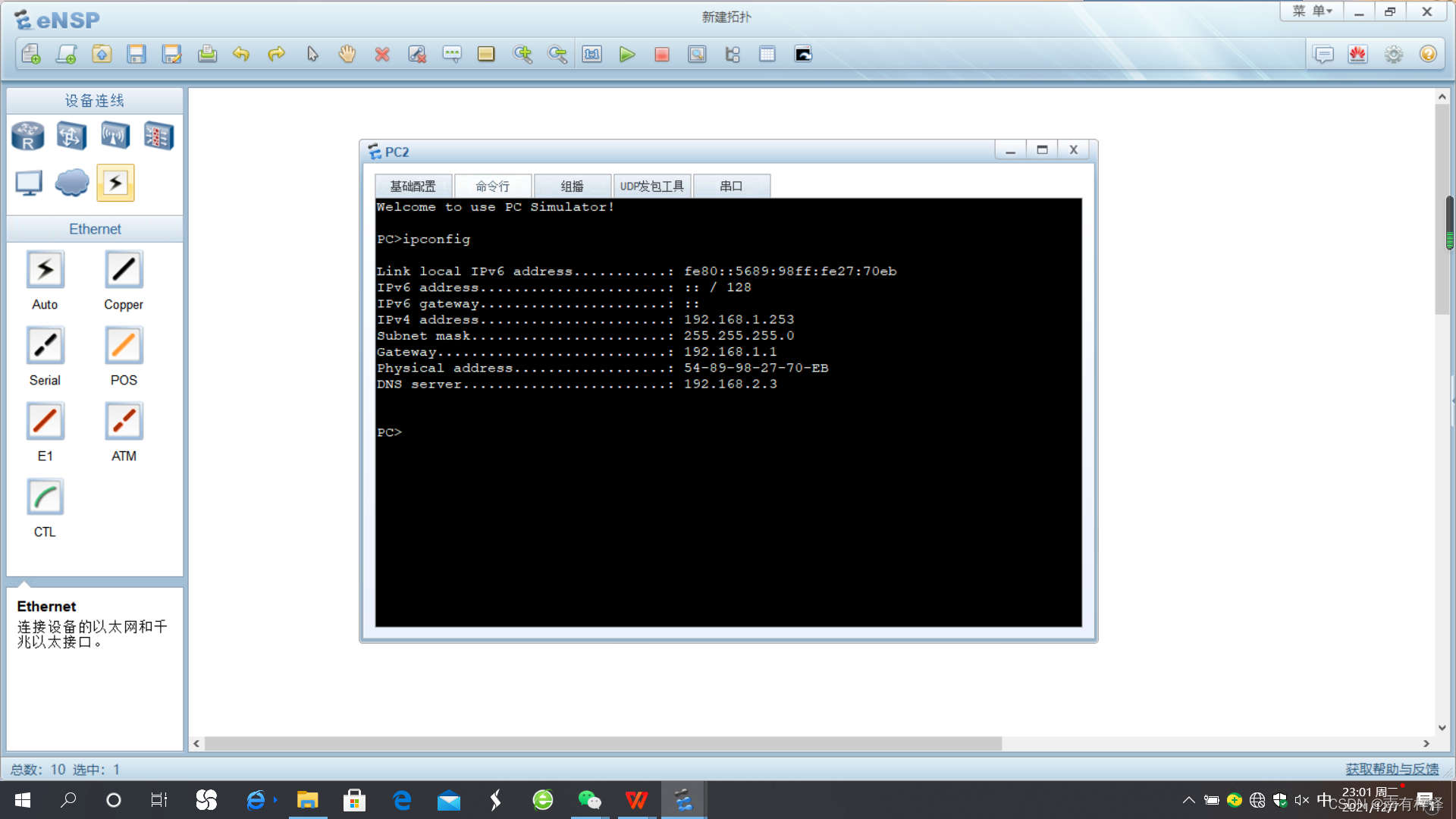

然后点击四台计算机,在IPv4配置中选择DHCP并点应用,自动获取DNS服务器地址。打开命令行,输入ipconfig,可以查看计算机ip自动获取成功。
6.检查是否全部连接成功
用一台计算机ping另一广播域计算机的ip成功。实验完成。
7.总结
DHCP指的是由服务器控制一段IP地址范围,客户机登录服务器时就可以自动获得服务器分配的IP地址和子网掩码。
