TSS721A,M-Bus,瑞盟MS726仪表总线收发电路

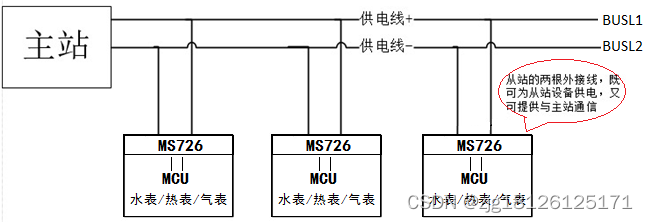

       近年来伴随NB-IoT物联网技术飞速发展，物联网远程抄表系统以其布线简单、快捷，市场迅速推广，但传统M-Bus方案以其费用低，数据稳定性高，水表单价低，通讯信号稳定等优点，仍然以“M-Bus+GPRS/NB-IoT”组合方式得到市场认可（下图为远程抄表应用系统）。

      物联网远程抄表系统，可通过M-BUS、RF、GPRS网络及TCP/IP网络，为抄表和数据管理提供一个统一的平台。使数据交换更加简单、快捷、可靠。在M-BUS、RF、GPRS网络组合发展前，也曾通过RS232/RS485网关（即M-Bus总线转RS485/RS232转换模块）与服务器连接。

      可以这样理解，市场上的C-Bus、T-Bus以及PowerBUS总线控制，都是基于M-BUS技术作双线传输总线电压提升而来，与M-BUS一样具备无极性供电及通讯功能。

      今天隆重介绍M-Bus最小封装ESOP8的瑞盟MS726, MA726向外提供5.5V与 3.3V 稳压源，支持高达 9600波特率的半双工的UART协议，支持VMB总线最大耐压（L1-L2）42V，环境工作温度-25℃-+85℃。

      MS726 是符合EN1434-3标准的M-Bus收发电路。MS726 接口电路可以适应从站与主站之间的电压差，总线的连接没有极性要求，电路由主站通过总线供电，对于从站电池不会增加额外的负载。作为接收端时，内置动态电平识别电路，MS726集成了 5.5V 与 3.3V 的直流稳压源。与 MS721 相比，MS726 具有更小的封装体积(SOP8/PP)，更简单的外围电路（8 管脚），具有更大的输出能力。

◆MS726管脚图

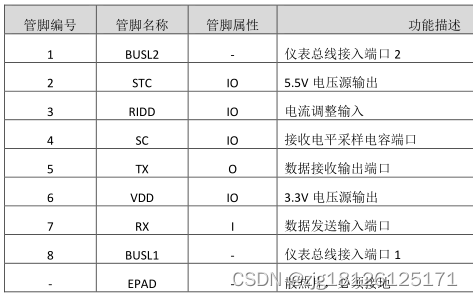

◆MS726管脚说明

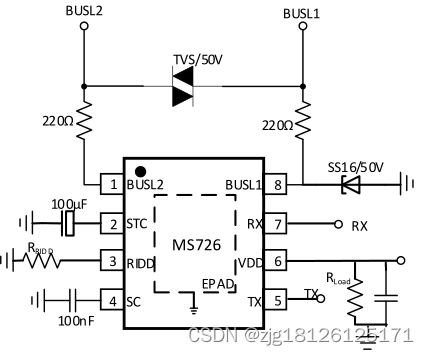

◆MS726典型应用图

注意：1. 为保证发送数据时，系统稳定，STC 外接电容大于等于 10μF，推荐 100μF。

2. 背部散热金属片必须接地，不能悬空。
