CAD使用天正打开可能引起索引色对应的RGB值变化

CAD使用天正打开可能引起索引色对应的RGB值变化

之前在做真彩色(RGB)对CAD索引色(ACI)转换功能的时候，发现原生CAD2014与天正打开CAD2019中相同色号的索引色与其对应的RGB值竟然会有不同。颜色看似相同，但RGB色值确有差别，仅有尾数为“0”和“1”的索引色号的颜色是完全相同。而原生CAD2014与原生CAD2019的索引色颜色则是完全相同的。
也就是说使用天正打开CAD后，可能引起部分索引色对应RGB值的变化，在使用的时候可能需要注意此类变化带来的影响。

原生CAD2014、原生CAD2019以及天正CAD2019色值对比

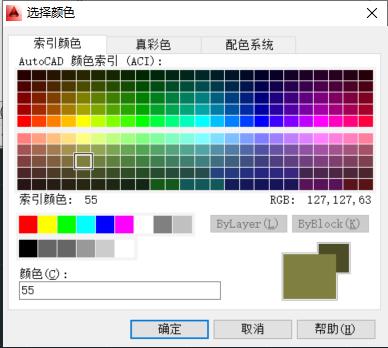

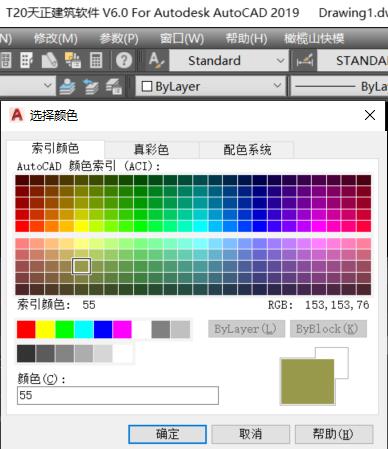

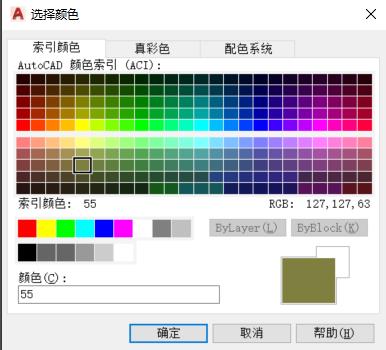

例如同为索引色(ACI)55号色，在原生CAD2014（图1）、原生CAD2019（图2）与天正打开的CAD2019（图3）中，两个原生的CAD索引色值相同，但天正打开的CAD色值发生了一些变化。
可以看到55号色对应RGB色值，分别为
127,127,63 （原生CAD2014）
127,127,63 （原生CAD2019）
153,153,76 （天正打开CAD2019）

索引色完全相同的部分

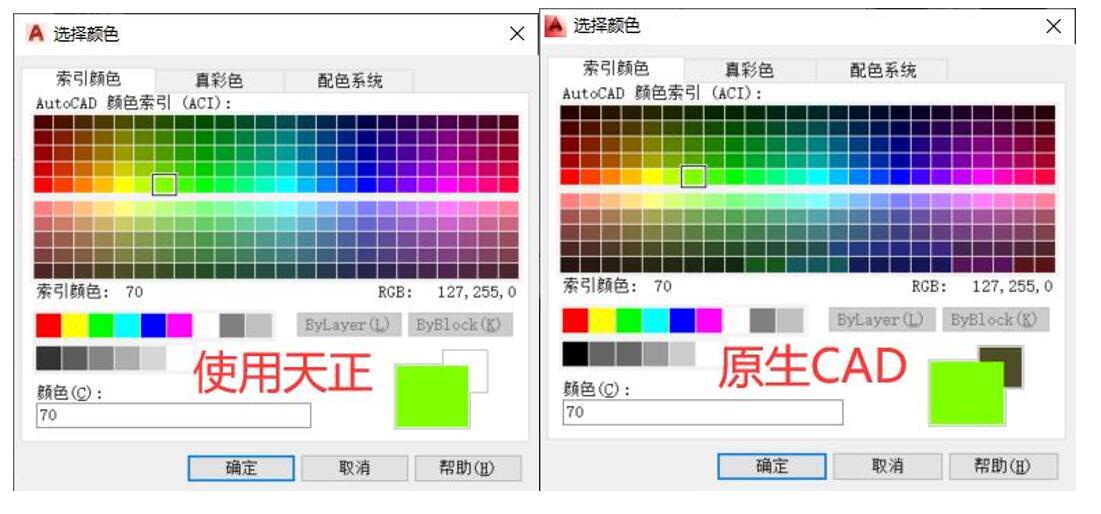

天正打开CAD虽然会引起索引色对应RGB值变化，但索引色号为“0”和“1”结尾的中间两行色号却不受影响，与原生CAD的相同。

---

作者：RegalZ
本文根据作者实践经验撰写，如有不足之处敬请回复指正。
