UML之类图关系（继承、实现、依赖、关联、聚合、组合）

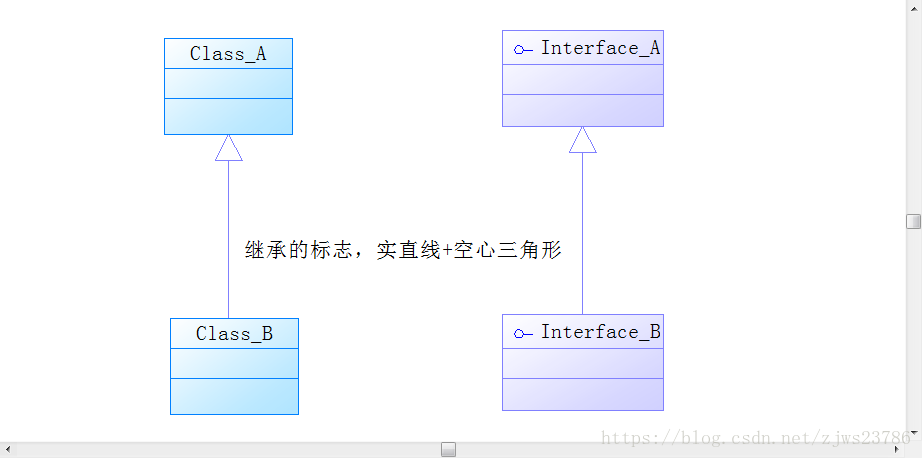

继承

    指的是一个类（称为子类，子接口）继承另外的一个类（称为父类、父接口）的功能，并可以增加它自己的新功能，继承是类与类或者接口与接口之间最常见得关系，一个类最多只能继承一个类



public class ClassA extends ClassB {
}

public class ClassB {
}

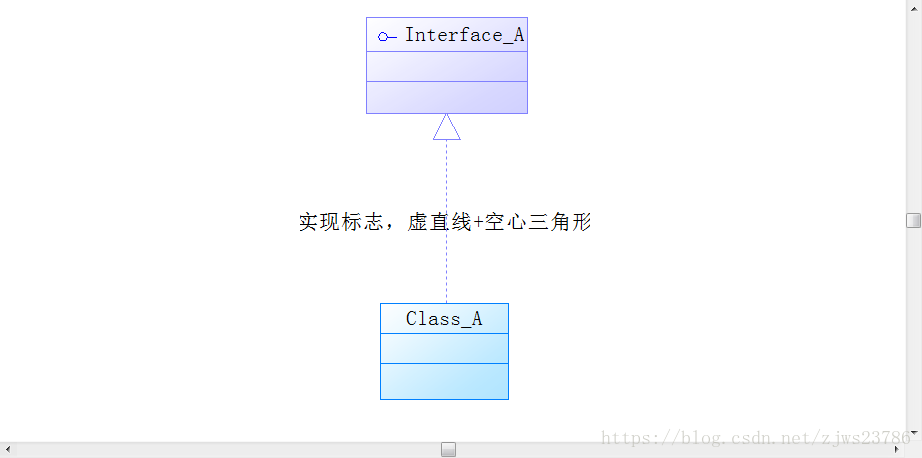

实现

    指的是一个class类实现interface接口（可以多实现），实现是类与接口之间最常见关系。在Java中此类关系通过关键字implements明确标识，在设计时一般没有争议性

public class ClassA implements InterfaceA {

    @Override
    public void test() {

    }
}

public interface InterfaceA {
    void test();
}

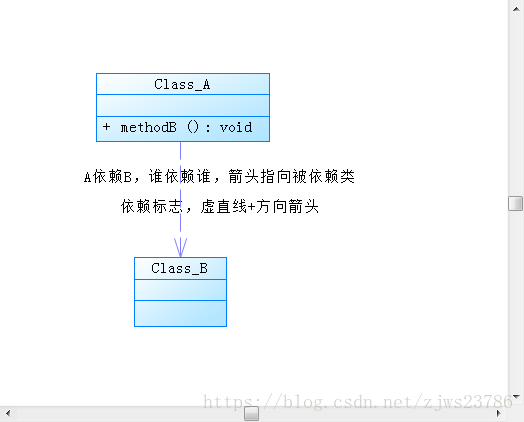

依赖

可以简单的理解，就是一个类A使用到另一个类B，而这种使用关系是具有偶然性、临时性，但B类的变化会影响到A；比如某人要过河，需要借用一条船，此时人与船之间的关系就是依赖，为类B作为参数被类A在某个method方法中使用

public class ClassA {

    public void depend(ClassB b){
    }
}

public class ClassB {
}

或A为一个圆柱体类，要求A实例的体积

//圆柱体类
public class A {
    public static void main(String[] args) {
        double zArea = 0;
        //底面积及为一个圆（B类）的面积
        B b = new B();
        double height = 1.6;
        //调用B类的getArea()方法，形成依赖关系
        zArea = b.getArea(4)*height;
    }
}

//圆类B
public class B {

    public double getArea(int r){
        double area = 0;
        area = Math.PI*r*r;
        return area;
    }
}

关联(Association)

它体现的是两个类、或者类与接口之间语义级别的一种强依赖关系。比如我和我的朋友，这种关系比依赖更强、不存在依赖关系的偶然性、临时性，一般是长期性而且双方的关系一般是平等的；关联可以是单向的，也可以是双向的，表现在代码层面，为被关联类B以类属性的形式出现在关联类A中，也可能是关联类A引用了一个类型为被关联类B的全局变量；

public class ClassA {
    private ClassB classB;
}

public class ClassB {
}

聚合

聚合是关联关系的一种特例，聚合关系是整体和个体/部分之间的关系，即has-a（包含）的关系;关联关系的两个类处于同一个层次上,而聚合关系的两个类处于不同的层次上,一个是整体,一个是个体/部分;在聚合关系中,代表个体/部分的对象有可能会被多个代表整体的对象所共享

has-a 是组成关系，在组成关系中，一个对象将一个或者多个其它对象作为自己的成员。

public class Family{
    int id;
    String name;
    Child child;//Child is a class
    ...
}

在这种情况下，Family有一个实体引用Child，因此关系是：Family HAS-A Child。

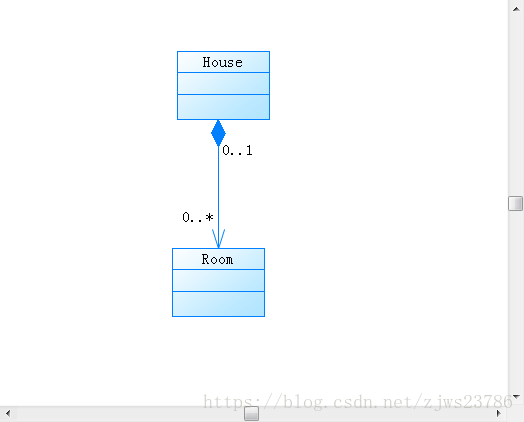

组合

组合也是关联关系的一种特例，他体现的是一种contains-a的关系，这种关系比聚合更强，也称为强聚合；他同样体现整体与部分间的关系，但此时整体与部分是不可分的，整体的生命周期结束也就意味着部分的生命周期结束；房子和房间的关系，当房子没有了，房间同样不可能单独存在

//房子
public class House {

    private Room room ;
    public House(){
        room = new Room() ;
    }

    public void createHouse(){
        room.createRoom() ;

    }
}

//房间
public class Room {

    public Room createRoom(){
        System.out.println("创建房间");
        return new Room() ;
    }
}

聚合和组合的区别：聚合是个体离开了整体，依然可以存在
                              组合是个体和整体不可以分开，个体不能离开整体单独存在

几种关系所表现的强弱程度依次为：组合>聚合>关联>依赖；
