一、搭建软硬件环境

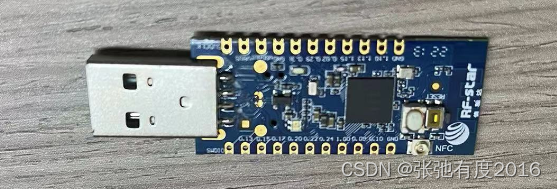

1.1、准备NRF52840 USB Dongle一个：

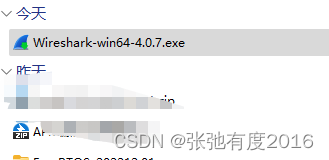

 1.2、下载Wireshark软件

https://2.na.dl.wireshark.org/win64/Wireshark-win64-4.0.7.exe

1.3、下载Nodic官方解析工具包

nRF Sniffer for Bluetooth LE - Downloads - nordicsemi.com

 1.4、下载Python

 Python Release Python 3.11.4 | Python.org

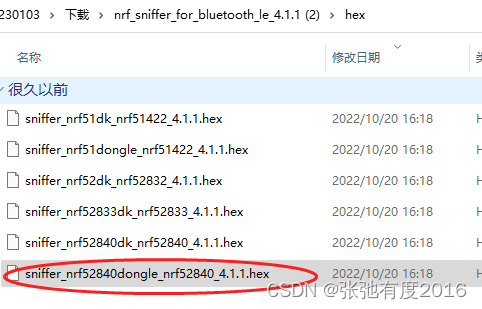

1.5、烧录sniff固件到USB dongle

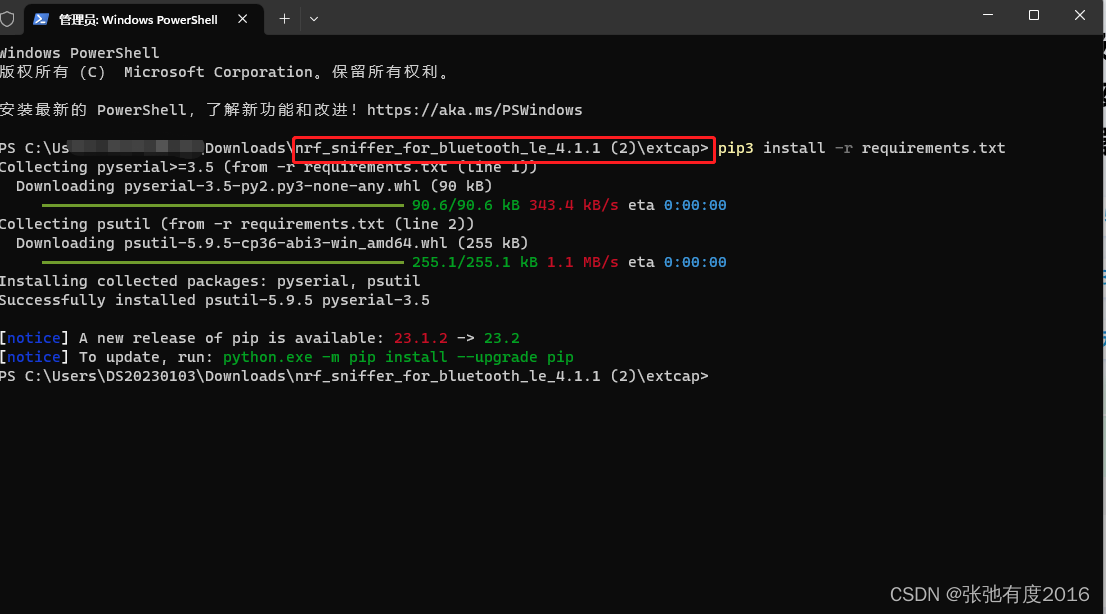

 1.6 安装Python环境

在nrf_sniffer_for_bluetooth_le_4.1.1\extcap路径下

pip3 install -r requirements.txt

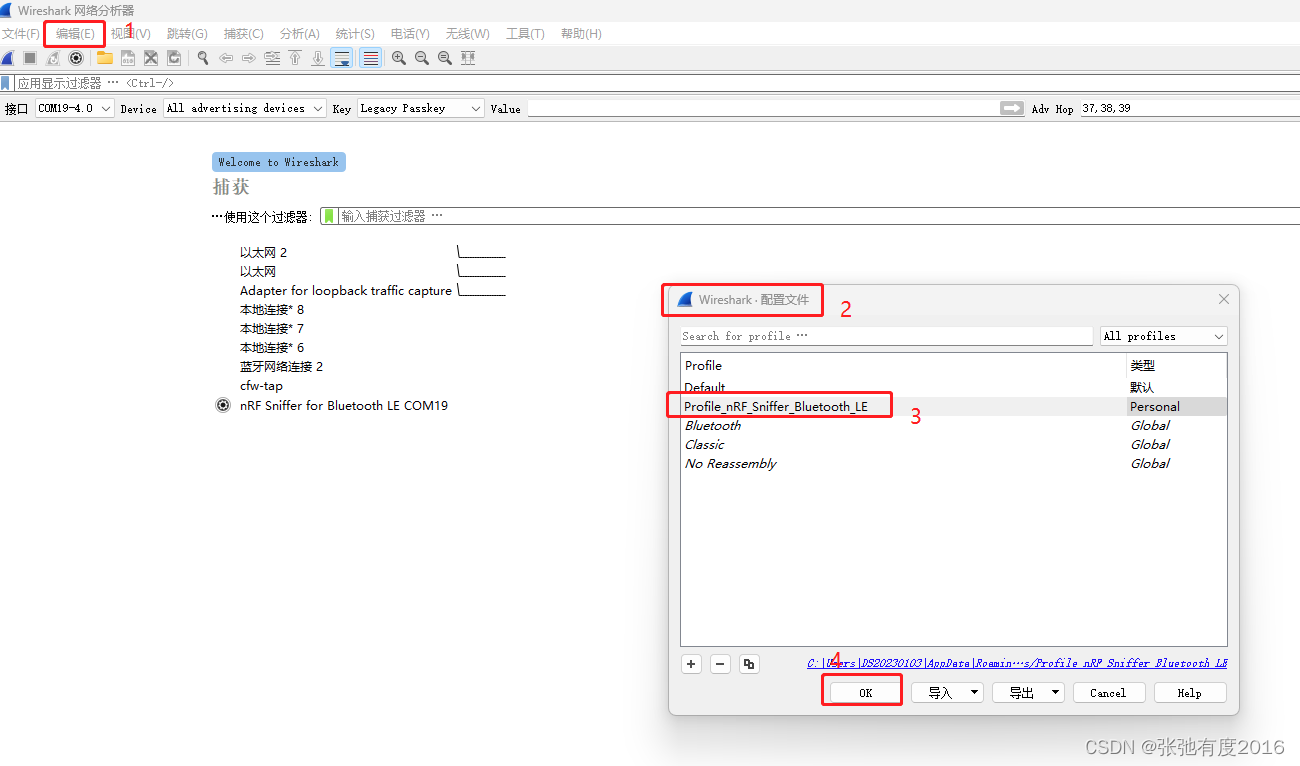

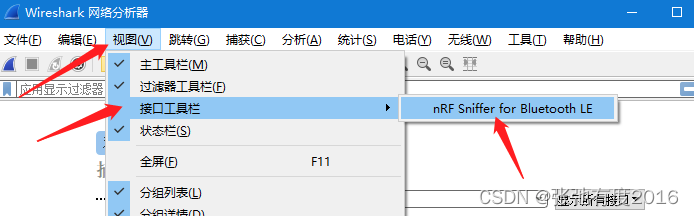

 1.7 配置wireshark

 1.8 安装环境

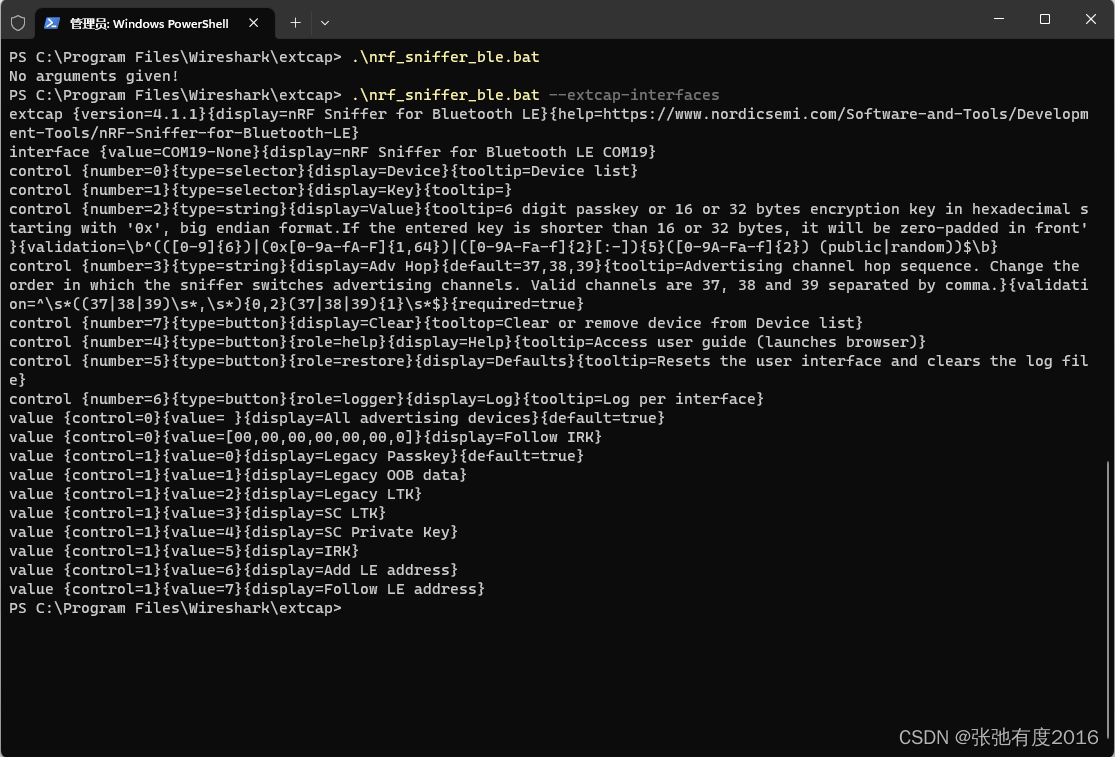

 .\nrf_sniffer_ble.bat --extcap-interfaces

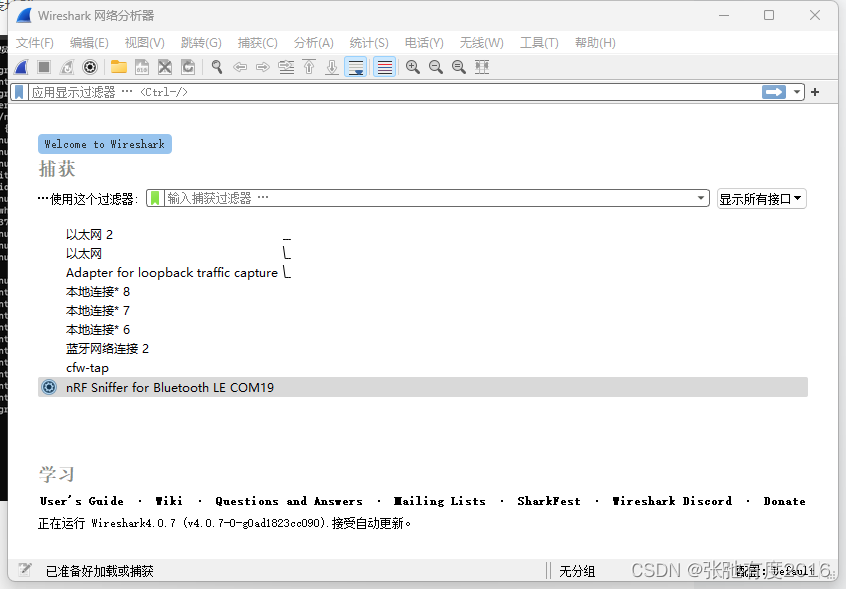

F5 刷新wireshark

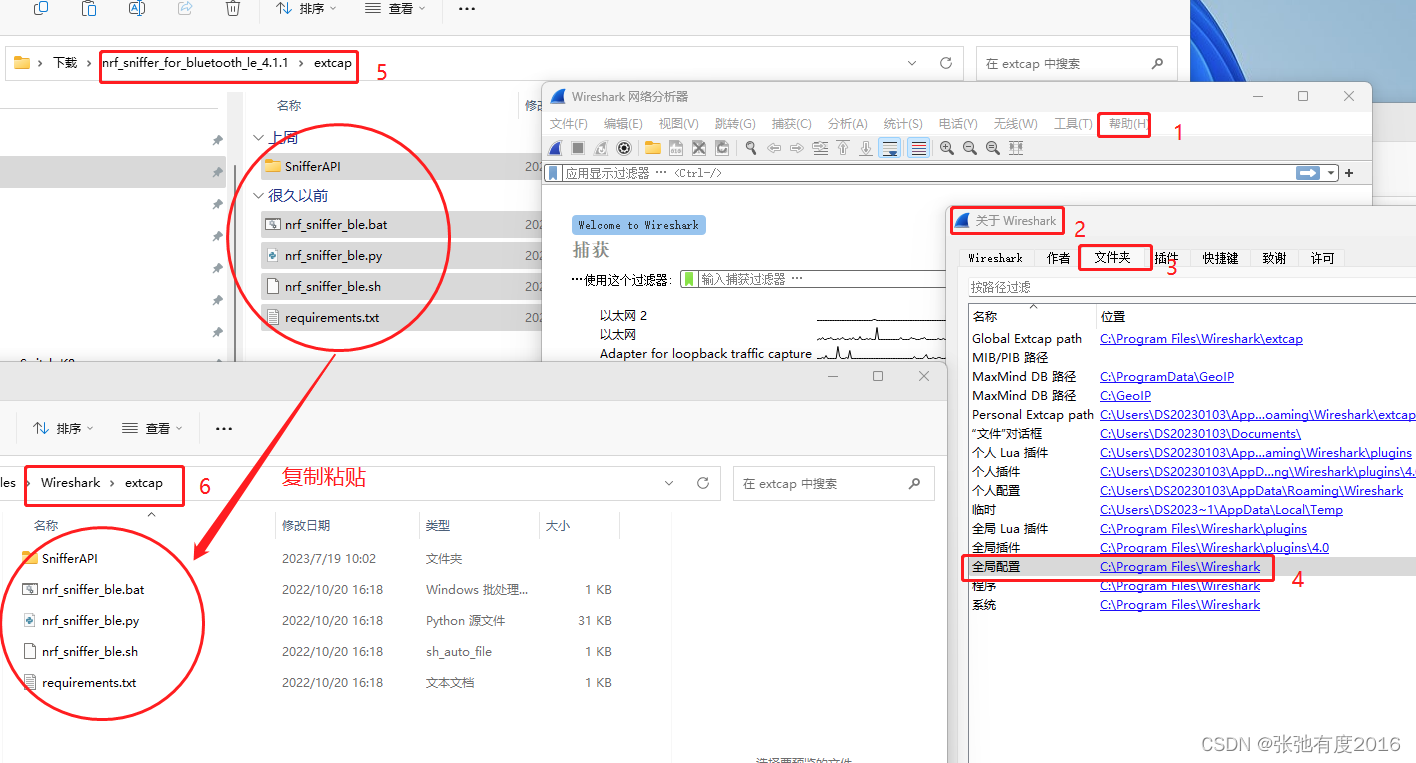

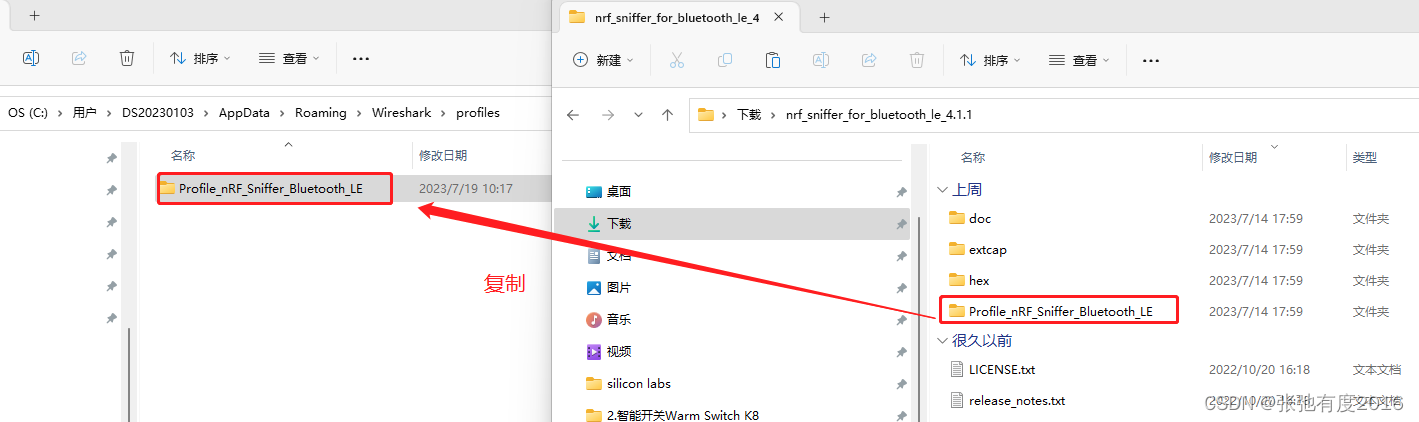

 1.9 复制文件夹

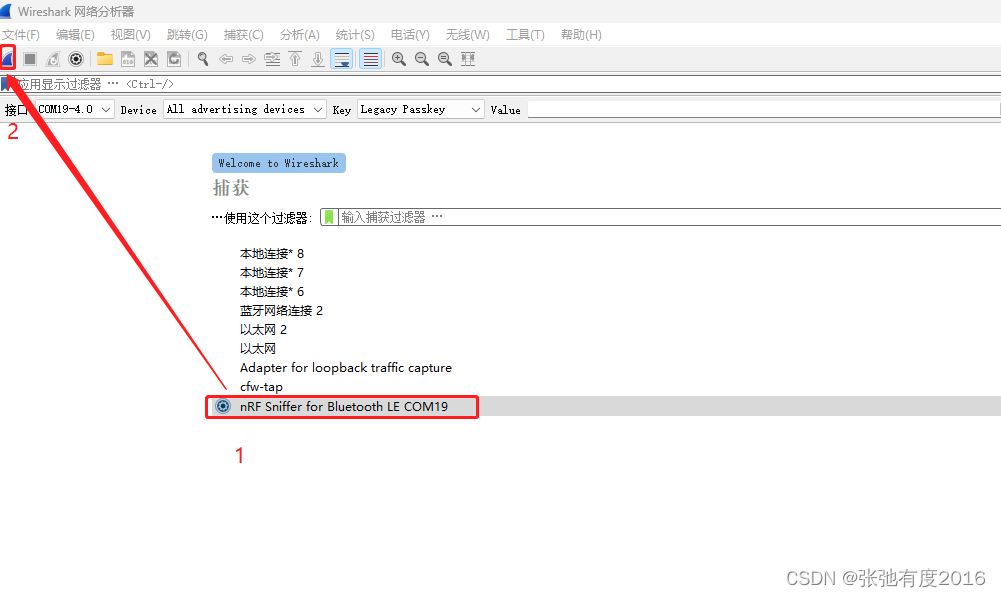

二、开始抓包

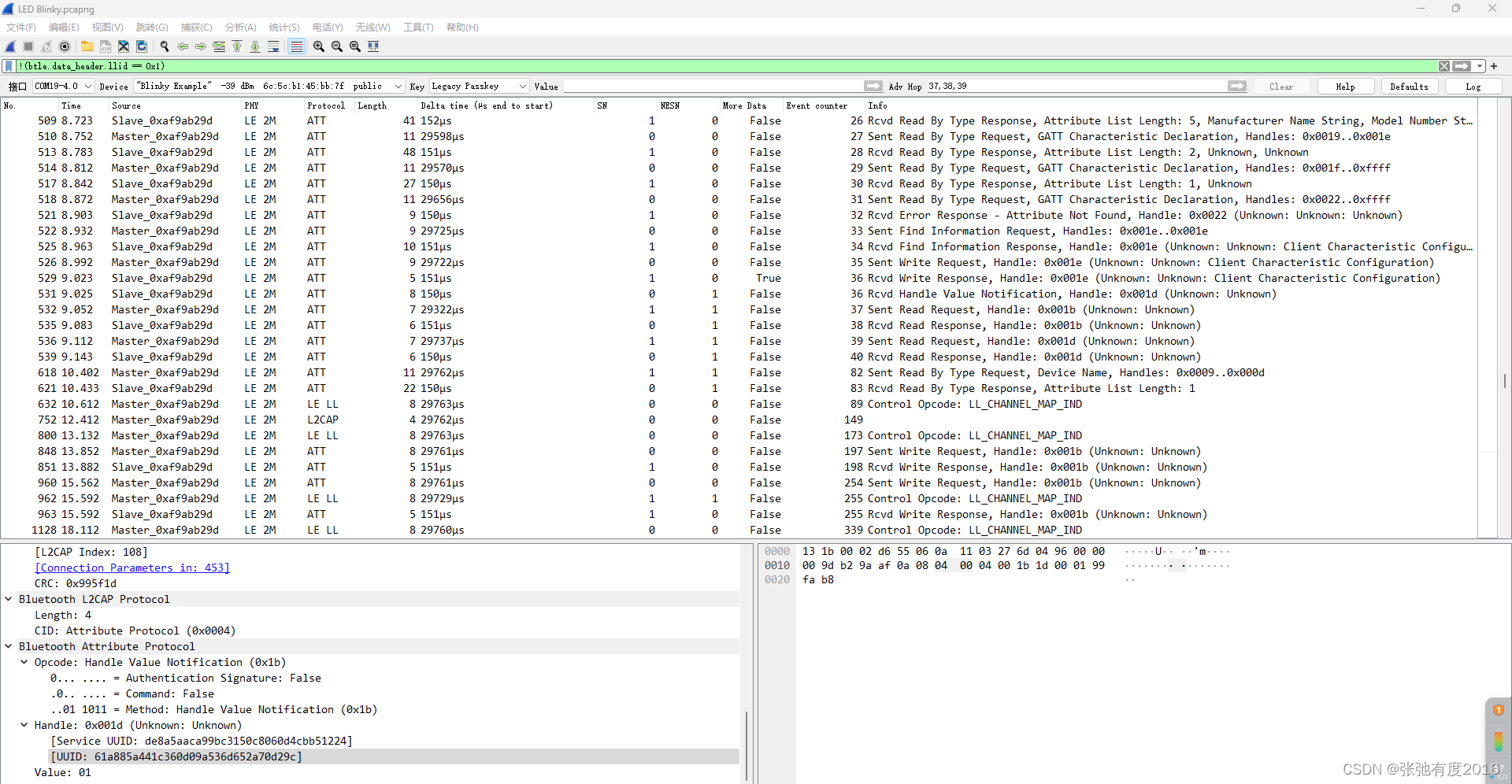

 蓝牙数据包：

 后面的抓包方法请参考

Nordic nRF52840实战学习--使用nRF52840开发板抓蓝牙数据包_nrf52840 dk nordic使用教程_张弛有度2016的博客-CSDN博客
