Cisco Catalyst 9800 wireless Controller配置操作指引

一、控制器基本信息

外立面信息：

硬件规格如下：

序号	硬件规格	满配能力
1	业务端口	4个1G/10G光口
2	冗余端口	1个GE电口或1G光口
3	最大管理AP数量	2000
4	最大接入客户端数量	32000
5	最大WLAN数量(SSID)	4096
6	电源模块数量	2
7	最大吞吐量	40 Gbps

二、操作指引

1、配置模型：

• C9800系列无线控制器使用IOS-XE系统，日常配置、维护命令与思科Catalyst系列交换机、路由器相似

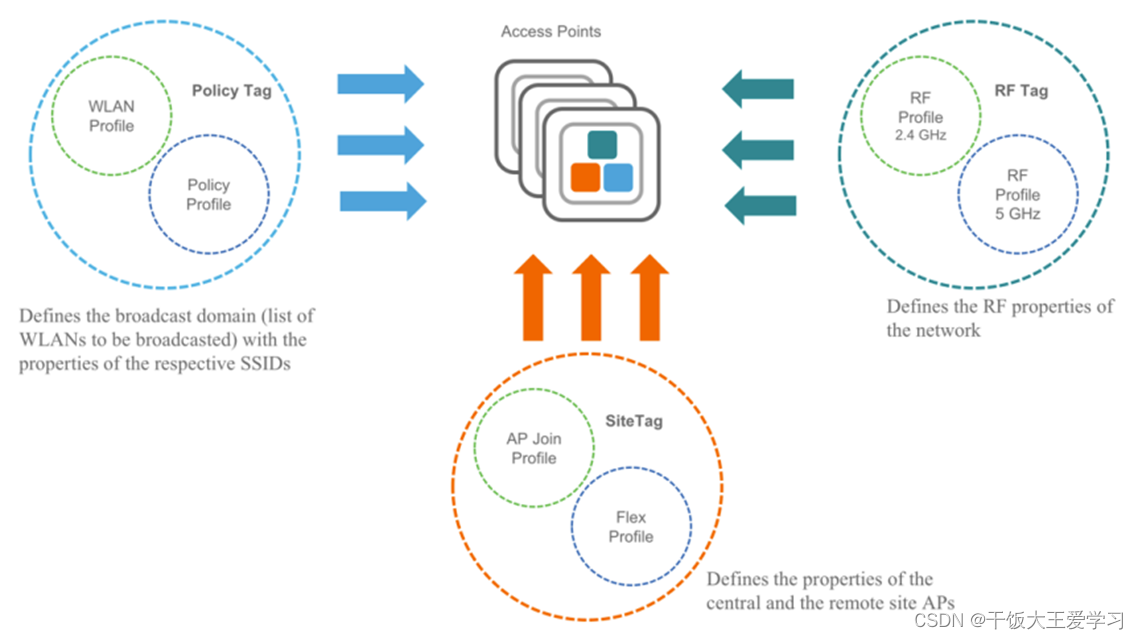

• C9800无线控制器业务相关配置采用标签(Tag)的配置方式，标签分配给AP，AP发射无线信号供客户端接入
• 标签分为Policy Tag、Site Tag、RF Tag三种

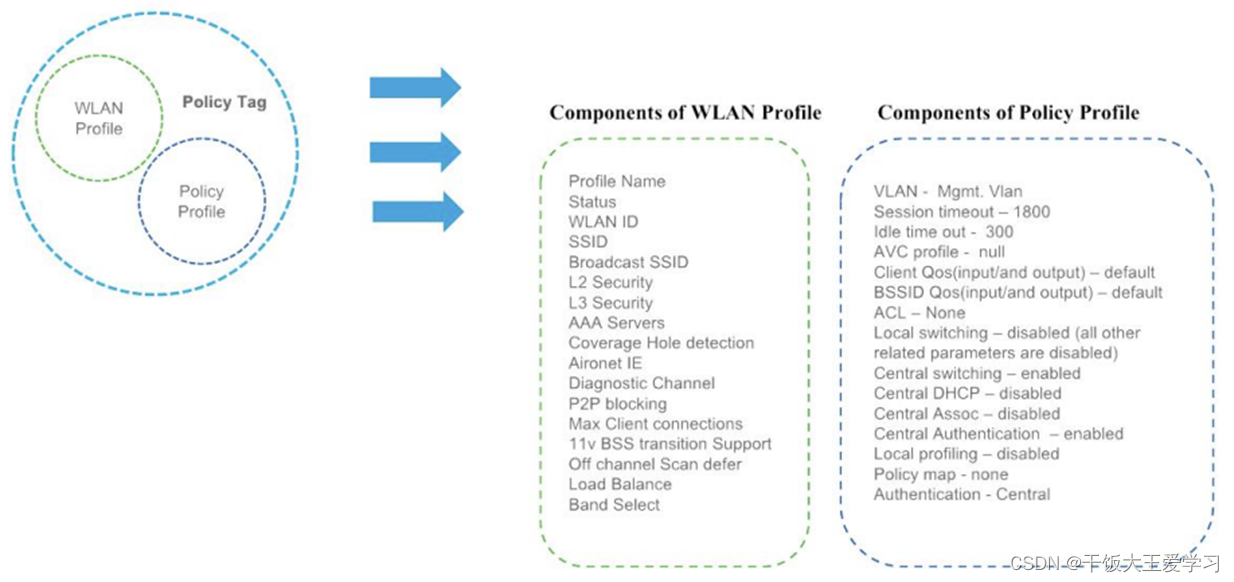

Policy Tag

Policy Tag：包含WLAN Profile和Policy Profile两个配置文件， WLAN Profile主要配置SSID、认证方式等， Policy Profile主要配置数据转发模式、业务vlan、ACL调用等

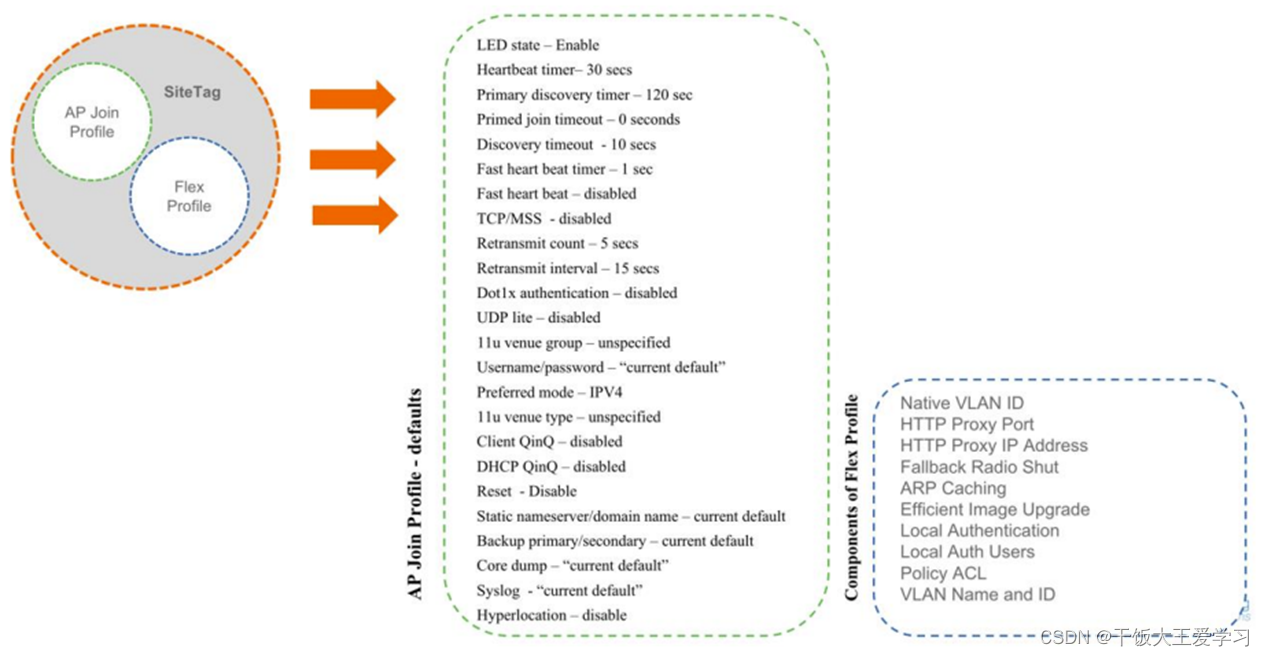

Site Tag

Site Tag：包含AP Join Profile和Flex Profile两个配置文件， AP Join Profile主要配置AP远程登录用户名和密码、与控制器的心跳参数等， Flex Profile主要配置本地转发的Native VLAN、业务VLAN等（集中转发无需配置Flex Profile）

RF Tag
