第七章 ARM 反汇编基础（五）（ARM 汇编指令集）

ARM 汇编指令集

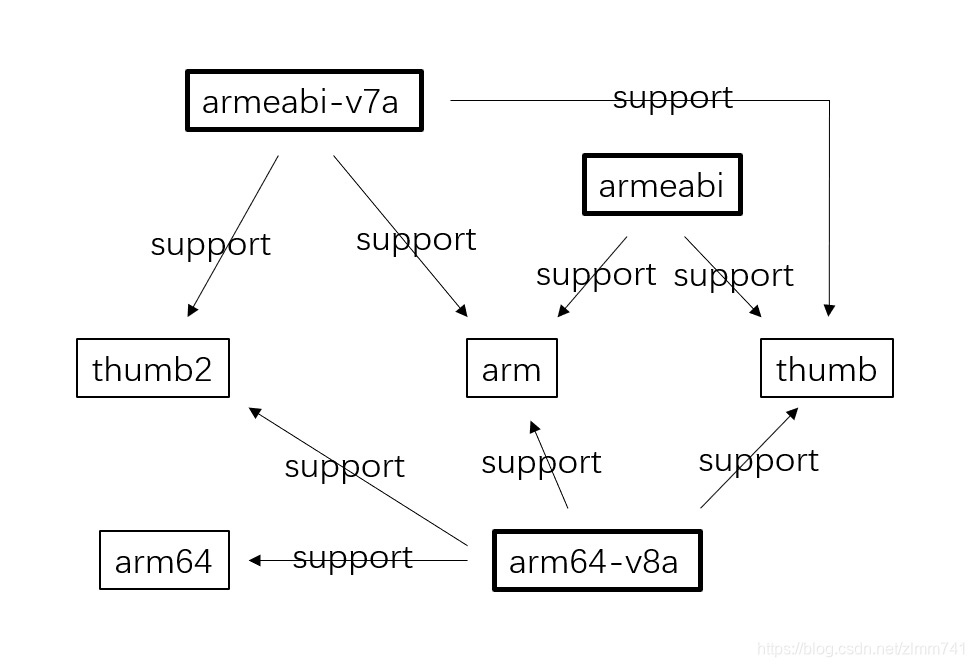

• Android 平台的 ARM 汇编指令集根据架构支持类型的不同可分为四大类：

• 注意：
  • ARM 指令集一直在变化，armeabi 支持 ARMv7 以下版本的指令集，armeabi-v7a 支持 ARMv7 系列指令集，AArch32 支持的 ARM 指令集兼容之前的版本
  • 编译器支持方面：Clang 只能通过 -target 参数指定 EABI 版本，不能指定具体的 arch 参数；而 gcc 支持用 -arch 参数指定具体的指令集，包括 ARMv2、ARMv2A、ARMv3、ARMv3M、ARMv4、ARMv4T、ARMv5、ARMv5E、ARMv5T、ARMv5TE、ARMv6、ARMv6-M、ARMv6J、ARMv6K、ARMv6T2、ARMv6Z、ARMv6ZK、ARMv7、ARMv7-A、ARMv7-M、ARMv7-R、ARMv7e-M、ARMv7VE、ARMv8-A、ARMv8-A+crc、iWMMXT、iWMMXT2、Native。在 Android 系统不同的 EABI 设置下，ARMv5TE、ARMv7-A、ARMv8-A 是编译器默认的选择

---

ARM 指令集分类

• armeabi-v8a 的 AArch32 与 armeabi-v7a 支持所有的 ARM 指令集，按指令的位域和功能可分为这几种：
  • Data-processing and miscellaneous instructions：数据处理与杂项指令
  • Load/store word and unsigned byte：加载存储指令
  • Media instructions：媒体指令
  • Branch, branch with link, and block data transfer：分支、带链接的分支与块数据传输指令
  • Supervisor Call and coprocessor instructions：软中断与协处理器指令
  • unconditionally executed instructions：无条件执行指令

---

ARM 指令编码

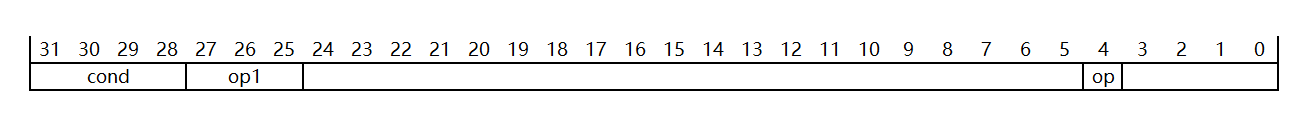

• ARM 指令集采用 32 位的等长编码格式，按类型的位域分布：

• 采用位域方式对一条 ARM 指令进行划分，最基本的域有 cond、op1、op。这三个域的取值会直接影响指令的具体类别与格式。cond 域占用 28 位到 31 位，共四位，记为 bits[31:28]，每个位记录了一个条件标志（Conditon Flag）。这四个标志位具体如下：
  • N：bit[31]，负数标志
  • Z：bit[30]，0 标志
  • C：bit[29]，进位标志
  • V：bit[28]，溢出标志
• 每条 ARM 指令的 bits[31:28] 中都有条件标志，若相应的标志位为 1，表示这条指令会影响标志位的结果。指令执行后，可通过查看 APSR 寄存器的 cond 域来查看标志。在应用级别，APSR 对应 CPSR，代表了程序状态寄存器；在系统级别，APSR 对应 SPSR。在 Android 原生 ARM 程序中，我们通常只能访问 CPSR
• 不同的标志位组合在一起，可表示不同的含义：

cond	助记符	含义（整型）	含义（浮点型）	条件标志
0000	EQ	相等	相等	Z == 1
0001	NE	不等	不等或无序	Z == 0
0010	CS	进位	大于等于或无序	C == 1
0011	CC	进位清除	小于	C == 0
0100	MI	减、负数	小于	N == 1
0101	PL	加、正数或 0	大于等于或无序	N == 0
0110	VS	溢出	无序	V == 1
0111	VC	未溢出	有序	V == 0
1000	HI	无符号大于	大于或无序	C == 1 and Z == 0
1001	LS	无符号小于或等于	小于或等于	C == 0 or Z == 1
1010	GE	有符号大于或等于	大于或等于	N =
