整流电路

单向半波整流电路

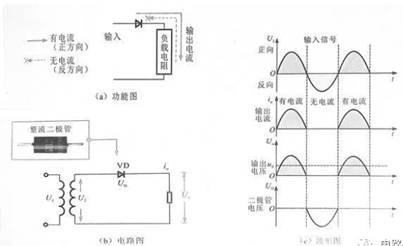

由于二极管具有单线导电特性，在交流电压处于正半周时，二极管导通；在交流电压负半周时，二极管截止，因而交流电经二极管VD整流后，原来的交流波形变成了缺少半个周期的波形，即半波整流。在半波整理电路中，负载上得到的脉动电压是含有直流成分的，这个直流电压等于半波电压在一个周期内的平均值，它等于变压器次级电压有效值的45%。

流过二极管的电流就是整流后的电流，因此二极管的最大正向平均电流。

单向全波整流电路

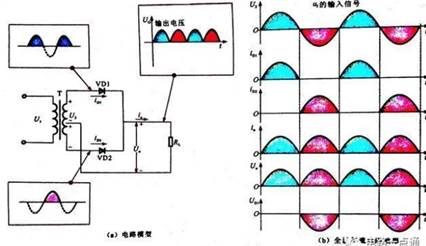

全波整流是在半波整流电路的基础上加以改进而得到的。它是利用具有中心抽头的变压器与两个二极管配合，使VD1和VD2在正半周和负半周内轮流导通，而且二者流过的电流保持同一方向，从而使正、负半周在负载上均有输出电压。负载上得到的电流、电压的脉动频率为电源频率的两倍，其直流成分也是半波整流时直流成分的两倍：

但是，在全波整流电路中，加在二极管上的反向峰值电压却增加了一倍。这是因为：在正半周时VD1导通，VD2截止，此时变压器次级两个绕组的电压全部加到二极管VD2的两端，因此二极管承受的反峰电压值为：

流过每个二极管的电流等于的一半。

单向桥式整流电路

桥式整流电路是指由四只整流二极管搭成整流桥结构形式的整流电路。桥式整流电路输出直流电压同样为：

在不考虑压降的情况下，当一组二极管导通时，另一组二极管截止，承受全部交流峰值电压，即二极管反向峰值电压是全波整流电路的一半，即：

流过每个二极管的电流等于的一半。

磁电式仪表、电磁式仪表

磁电式仪表

磁电式仪表的灵敏度和精确度较高，多用来制作携带式电压表和电流表。这是因为磁电式仪表的结构和工

作原理决定了其性能特点：

1、结构：磁电式仪表由固定的永久磁铁、可转动的线圈及转轴、游丝、指针、机械调零机构等组成。线圈置于永久磁铁的气隙磁场中，当线圈中流过电流时，会在磁场中受到力的作用，驱动指针偏转。

2、工作原理：线圈中的电流与指针的偏转角成正比，刻度盘分度均匀。由于永久磁铁提供的磁场稳定，因此测量结果较为精确，灵敏度也较高。

3、适用场景：磁电式仪表主要用于测量直流电流和电压，通过加装整流器也可以用于交流测量。由于其精度高、刻度均匀，非常适合制作携带式电压表和电流表。

电磁式仪表

电磁式仪表由固定的线圈、可转动的铁芯及转轴、游丝、指针、机械调零机构等组成。其工作原理是：线圈中的电流使铁芯磁化，铁芯在磁场中受到力的作用，驱动指针偏转。

特点：

电磁式仪表过载能力强，可直接用于交、直流测量，但精度较低，刻度盘分度不均匀，容易受外磁场干扰。

应用：

常用于配电柜中的电压表和电流表。
