【边缘计算网关教程】2.创建第一个流程

本章节主要介绍编程界面，并创建了一个注入节点、调试节点、函数节点组成的流程。

1. 进入编程界面

   回顾【边缘计算网关教程】1.了解边缘计算编程界面Node-RED-CSDN博客https://blog.csdn.net/zonghengzhikong/article/details/140348378?spm=1001.2014.3001.5502

菜单栏：顶部的菜单栏，包含部署按钮以及主菜单（流程导入导出在菜单栏）

节点库：提供各种封装好功能的节点，供使用者调用

工作区：将节点拖入工作区，连线代表数据交互，即可实现自由编程

调试区：分为5个页面，分别是：信息窗口/帮助文档/日志窗口/配置节点/全局变量

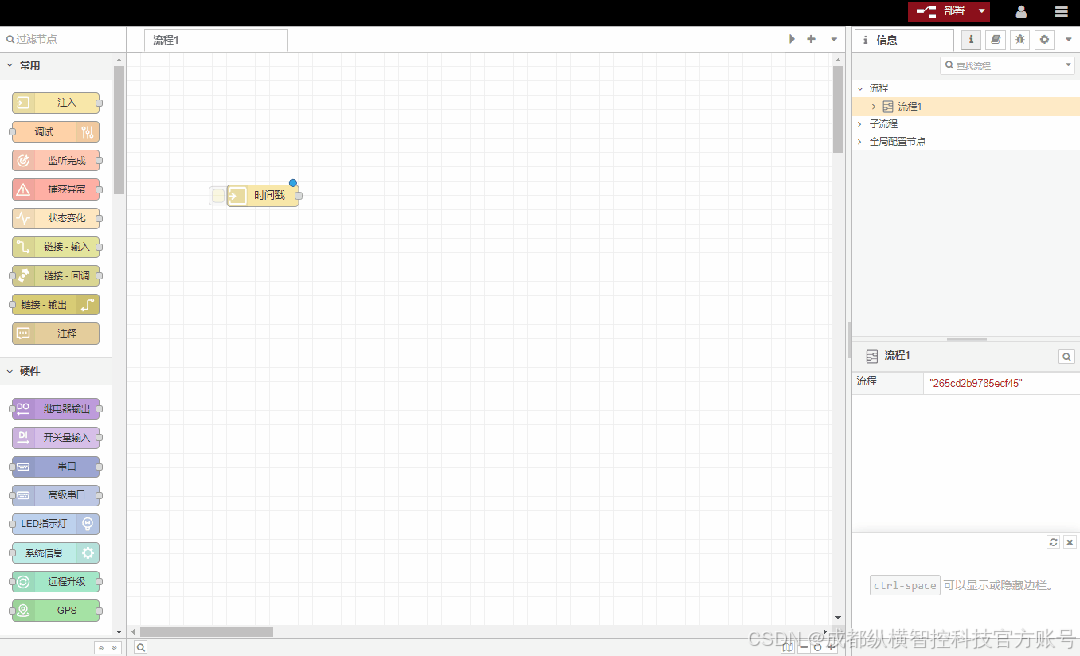

2. 添加一个注入节点

注入节点允许你通过点击节点上的按钮或根据设置的时间间隔，将消息注入流程中

从节点库中选择注入节点并拖入到工作区，单击注入节点，调试区的帮助文档可以看到注入节点的功能描述

3. 添加一个调试节点

调试节点会在日志窗口显示所有收到的消息。默认情况下，只打印msg.payload，可以通过双击调试节点来设置想要打印的内容

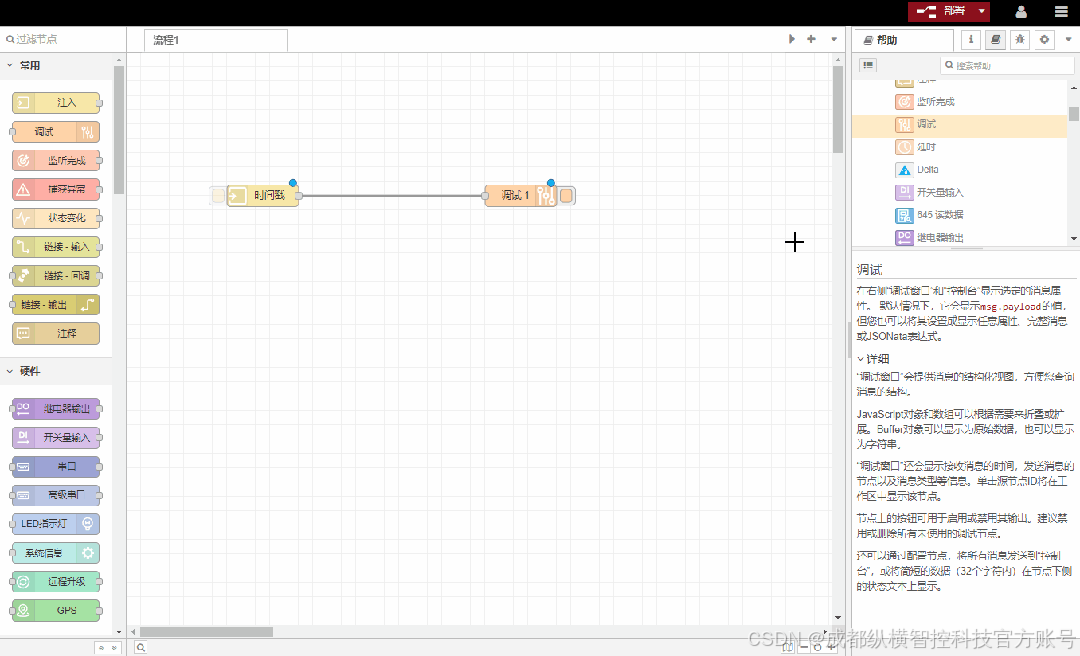

4. 将两者连起来

将画布的注入节点和调试节点连接在一起，具体方法是：鼠标移动到注入节点的输出口，按住鼠标左键不放，拖拽到调试节点的输入口，松开鼠标即可

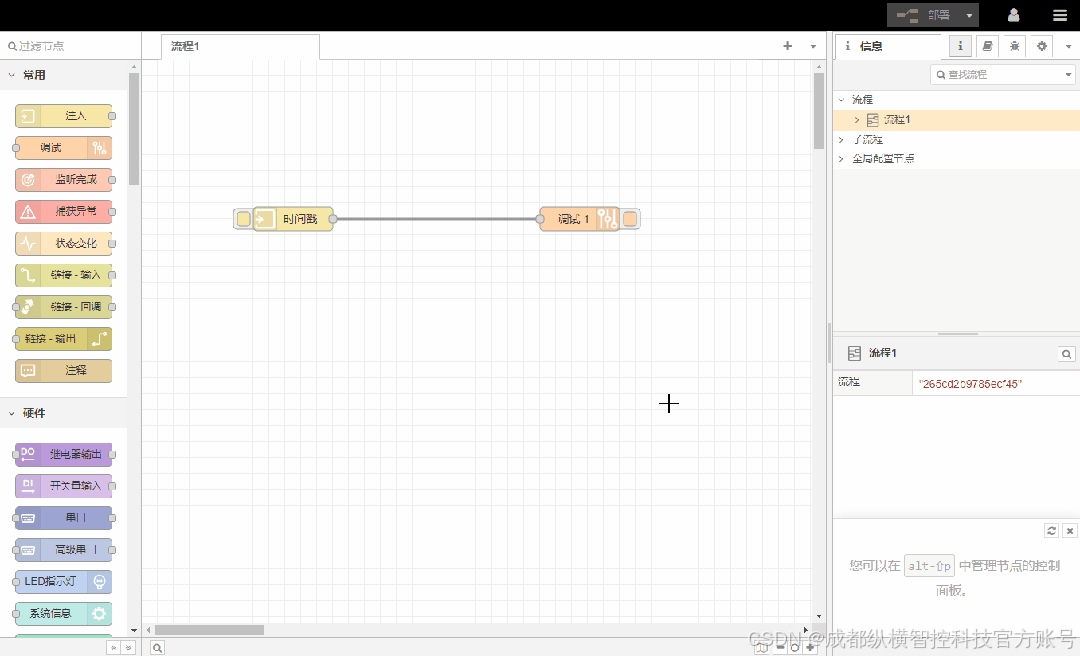

5. 部署

此时，节点和流程仅存在于工作区中。如果需要流程执行，必须点击部署按钮将程序固化到网关内

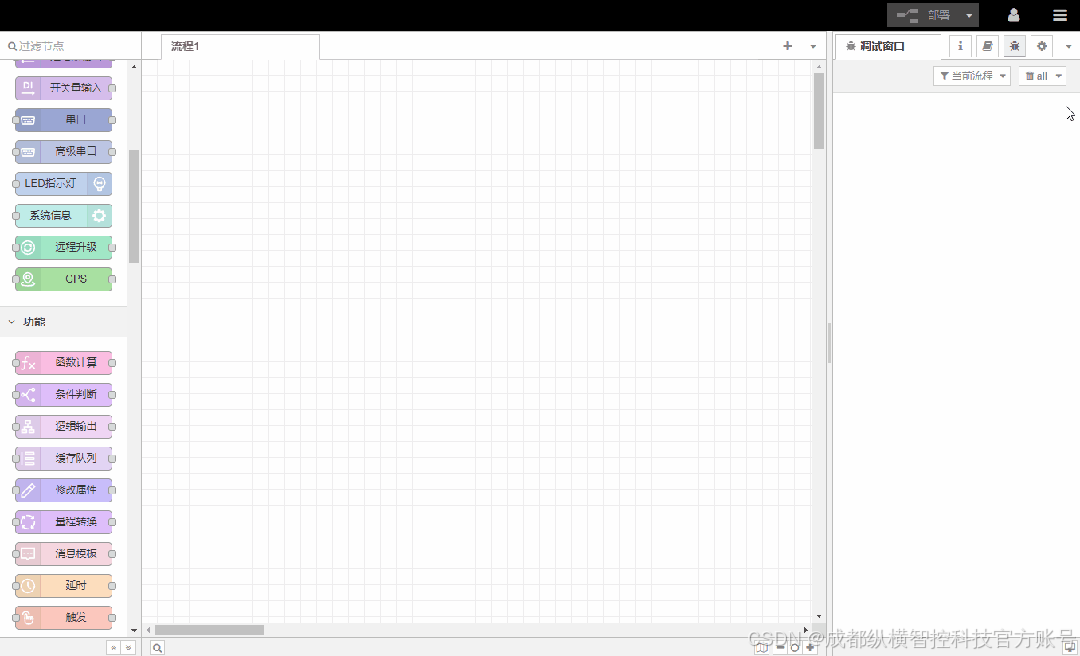

6. 测试

选中调试区的日志窗口，单击注入节点的左侧按钮，日志窗口会打印时间戳

7. 添加一个函数节点

你可以在函数节点里面通过JavaScript代码对消息进行处理

删除现有的连线（选择连线，在键盘上按Delete键）

在注入节点和调试节点之间连接函数节点

双击函数节点打开编辑对话框，将以下代码复制到对话框中，点击完成按钮关闭对话框，单击部署按钮

// Create a Date object from the payload   var date = new Date(msg.payload);   // Change the payload to be a formatted Date string   msg.payload = date.toString();// Return the message so it can be sent onreturn msg;

现在，单击注入节点按钮时，日志窗口的消息已经被函数节点格式化为可读的时间戳

总结

本章节介绍了创建流程的基本概念，展示了如何使用注入节点手动触发流程，以及调试节点如何在日志窗口查看信息，同时还展示了如何使用函数节点对消息进行处理

源码

所有的流程支持以json格式导入导出，方便与其他人分享做好的流程。本章节的流程json文件如下，复制后在菜单栏右上角选择导入粘贴即可，导出同理

[{"id":"783c29e7b877e75e","type":"inject","z":"265cd2b9785ecf45","name":"","props":[{"p":"payload"},{"p":"topic","vt":"str"}],"repeat":"","crontab":"","once":false,"onceDelay":0.1,"topic":"","payload":"","payloadType":"date","x":190,"y":200,"wires":[["948ded5b0cd90f27"]]},{"id":"013be0bcfbabf68b","type":"debug","z":"265cd2b9785ecf45","name":"调试 1","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"payload","targetType":"msg","statusVal":"","statusType":"auto","x":550,"y":200,"wires":[]},{"id":"948ded5b0cd90f27","type":"function","z":"265cd2b9785ecf45","name":"函数计算 1","func":"// Create a Date object from the payload\nvar date = new Date(msg.payload);\n// Change the payload to be a formatted Date string\nmsg.payload = date.toString();\n// Return the message so it can be sent on\nreturn msg;","outputs":1,"noerr":0,"initialize":"","finalize":"","libs":[],"x":370,"y":200,"wires":[["013be0bcfbabf68b"]]}]

注意

其他的节点都可以理解为封装好的函数节点

以上来源于官方公众号授权：边缘网关系列教程之二：学习创建第一个流程---成都纵横智控
