GPRS使用AT命令拨接电话，发收中英文短信

*************************************************************************************************************************************************************

开发模块：A7模块(GPRS/GPS)

测试环境：串口调试助手，远程登陆软件(PUTTY）

**************************************************************************************************************************************************************

GPRS介绍：

       GSM模块，是将GSM射频芯片、基带处理芯片、存储器、功放器件等集成在一块线路板上，具有独立的操作系统、GSM射频处理、基带处理并提供标准接口的功能模块。GSM模块根据其提供的数据传输速率又可以分为GPRS模块、EDGE模块和纯短信模块。短信模块只支持语音和短信服务。GPRS，可说是GSM的延续。它经常被描述成“2.5G”，也就是说这项技术位于第二代（2G）和第三代（3G）移动通讯技术之间。GPRS的传输速率从56K到114Kbps不等，理论速度最高达171k。相对于GSM的9.6kbps的访问速度而言，GPRS拥有更快的访问数据通信速度，GPRS技术还具有在任何时间、任何地点都能实现连接，永远在线、按流量计费等特点。EDGE技术进一步提升了数据传输的速率到384K-473K，被称为”2.75G”，数据传输速率更2倍于GPRS。目前，国内的GSM网络普遍具有GPRS通讯功能，移动和联通的网络都支持GPRS，EDGE在部分省市实现了网络覆盖。
       GPRS模块，是具有GPRS数据传输功能的GSM模块。GPRS模块就是一个精简版的手机，集成GSM通信的主要功能于一块电路板上，具有发送短消息、通话、数据传输等功能。GPRS模块相当于手机的核心部分，如果增加键盘和屏幕就是一个完整的手机。普通电脑或者单片机可以通过RS232串口与GPRS模块相连，通过AT指令控制GPRS模块实现各种基于GSM的通信功能。
      GPRS模块区别于传统的纯短信模块，两者都是GSM模块，但是短信模块只能收发短信和语音通讯，而GPRS模块还具有GPRS数据传输功能。”

A7模块介绍：

       A7模块是深圳安信可公司开发的一个模块，这个模块将GPRS与GPS集成在了一个芯片上。所以我们可以通过这个模块既可以做GPRS的开发，也可以做GPS的开发。

1.硬件介绍

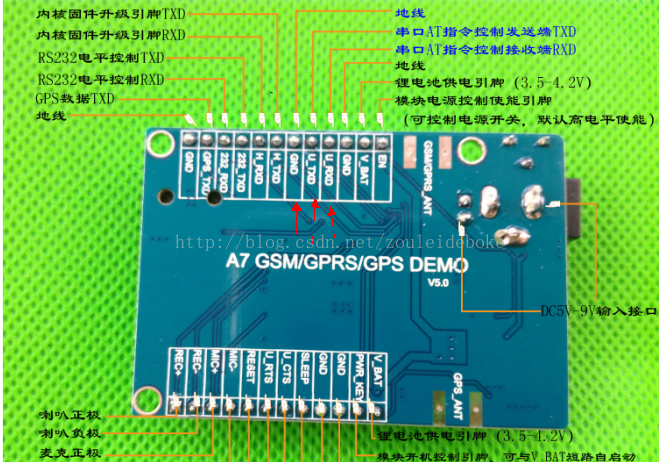

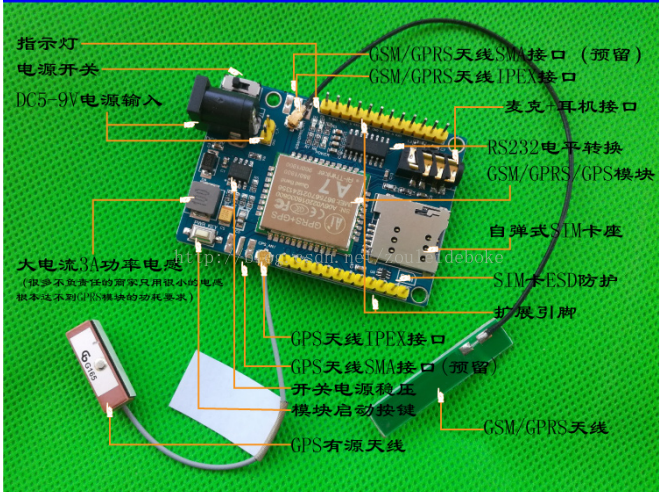

A7模块说明，我用的这个A7模块是将GPRS与GPS集成在一个芯片上的，如图所示：

2.USB转串口线与A7模块硬件连线

我的串口线是支持rs232电平和TTL电平两种，之前在连接开发板的时候我们用的是rs232，所以得把它拨到TTL电平才能通信上。

首先，我们在PC上调试，用我们的串口线的TXD与A7模块的RXD相连，串口线的RXD与A7模块的TXD相连，GND与GND相连，

如下所示：

(A7)  TXD<------>RXD(串口)

          RXD<------>TXD

          GND<------>GND

硬件连线连好之后，打开A7模块的电源开关，按下模块启动按键（按下时间最好在1s以上），模块启动显示灯亮，说明模块已经自启动。

注意：这里后面我们要进行打电话发短信，所以要提前把我们的SIM卡插入A7模块，不过A7模块是不支持电信SIM卡的，只支持联通，移动的SIM卡。

3.串口通讯设置

GPRS模块波特率为115200，数据位为8，停止位为1校验位我们一般不需要校验位，所以默认为NONE。

当按下A7模块启动按键之后，串口调试助手上会默认打印一些信息,这时候说明模块已经成功自启动。

4.AT基础测试指令

AT          测试AT指令能否使用有返回
AT+CPIN?    测试SIM卡是否准备好
AT+CCID     测试SIM卡ID
AT+CSQ      测试信号强度

示例：

输入:AT

AT
OK //返回OK说明成功

输入:AT+CPIN?

AT+CPIN?
+CPIN:READY  //返回ready说明指令发送成功
OK

输入:AT+CCID

AT+CCID
+CCID:89860115885020760317 //返回说明成功
OK

输入：AT+CSQ

AT+CSQ
+CSQ: 20,99  //返回说明成功
OK

********************************************************************************************************************************************************************************
注意：在输入AT指令后一定要按“回车“键，再选择手动发送，只有这样才能有返回指令OK。

********************************************************************************************************************************************************************************

5.拨打，接听，挂断电话

打电话：ATD+电话号码+“；”

例：ATD+10010;(我是拨打联通服务电话的，后面一定要记得加上“；”分号)

应答电话：ATA

例：ATA(当别人给你打电话时，给AT模块发送ATA指令，即可接电话)

挂断电话：ATH

例：ATH(当你想挂断别人电话时，给AT模块发送ATH指令，即可挂断电话)

*************************************************************************************************************************************************************************

注意：1.上面指令我是在串口调试助手上进行的，当然也可以用远程登录软件来执行。

          2.接电话时要用耳机插入A7模块才可以和对方进行讲话，不过这里要注意的是A7模块默认声道是喇叭输出，喇叭输出我们不能听到对方讲话

          所以要切换到耳机输出，切换耳机输出AT指令为：AT+SNFS=0;切换喇叭输出为：AT+SNFS=1

          3.A7模块使用的耳机采用一体式四段接口OMTP标准，而不是CTIA标准，所以耳机一定要一体式四段的，否则听不到声音。

*************************************************************************************************************************************************************************

6.发送，接收中英文短信

1.接收中英文短信

AT+CMGF=0    //显示PDU MODE
AT+CSDH=1	//显示文本格式
AT+CNMI=0，2，0，0，0 //显示新收到的短信内容

这时候别人给你发中英文短信时，串口调试助手上就会显示中英文内容，

2.发送英文短信

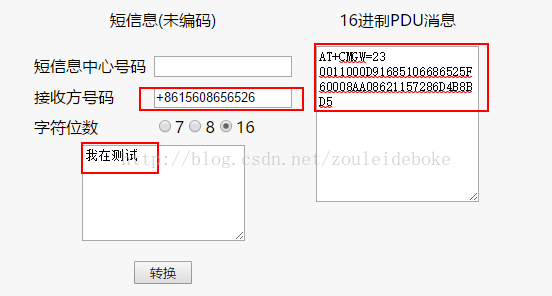

发送短信内容之前我们要先将短信内容转换为十六进制如图所示

在线PDU编码解码网址：http://www.multisilicon.com/_a/blog/a22201774~/pdu.htm

AT+CMGF=1   //   设置TEXT MODE
AT+CSCS="GSM"
AT+CMGS=“10010“ // 其中短信要发给谁，号码就填谁的
AT+CMGS=39  //这里是用CMGS,不是CMGW
0011000D91685106686525F60008AA1800740065007300740020006500780061006D0070006C0065//发送这个数据后面别加换行
1A

然后它会出现一个“>”，此时输入我们的短信内容，短信内容要转换为十六进制，例如短信内容为：test example，转换为十六进制为AT+CMGW=39
0011000D91685106686525F60008AA1800740065007300740020006500780061006D0070006C0065，也就是我们要先发送AT+CMGW=39，再发送十六进制短信内容

**********************************************************************************************************************************************************************
注意：如果我们是在串口调试助手上进行的话，发送短信内容后，要输入1A,也就是Ctrl+Z的码值，如果是在远程登录软件上进行的话，按照上面

同样的操作之后，最后输入完十六进制内容后，直接输入Ctrl+Z，即可将短信内容发送出去。

************************************************************************************************************************************************************************

3.发送中文短信

AT+CMGF=0    //设置PDU格式
AT+CSCS="GSM"
AT+CMGS=23  //这里我的短信内容为“我在测试”，所以转换为HEX格式后的数值为23，如果内容不同，数值也将不同
0011000D91685106686525F60008AA08621157286D4B8BD5
1A

***************************************************************************************************************************************************************************************

注意：指令收发短信主要有两种模式：Text模式和PDU（Protocol Data Unit，协议数据单元）模式。使用Text模式收发短信代码简单，很容易实现，最大缺点不支持中文短信。PDU模式不仅能发送中文短信，也能发送英文短信，如果想只是接发英文短信，可以设置为TEXT模式，AT指令为:AT+CMGF=1

*********************************************************************************************************************************************
