单片机复习资料

选择（20）、简答（40）、程序填空（30）、设计（10）

整理人: 张鹏

一. 选择题

C语言中最简单的数据类型包括 (整型、实型、字符)
51单片机时序单位从小到大是

2 拍节 —>1状态

6状态—>机器周期

1—4机器周期—> 指令周期

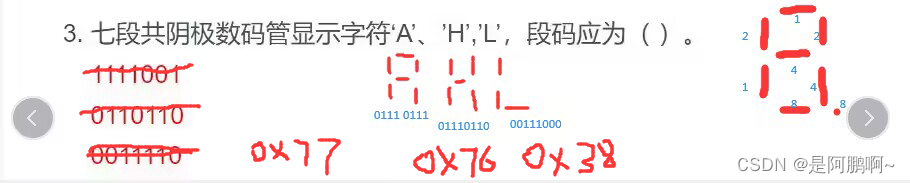

七段共阴极数码管显示字符‘A’、’H’,’L’，段码应为（）。

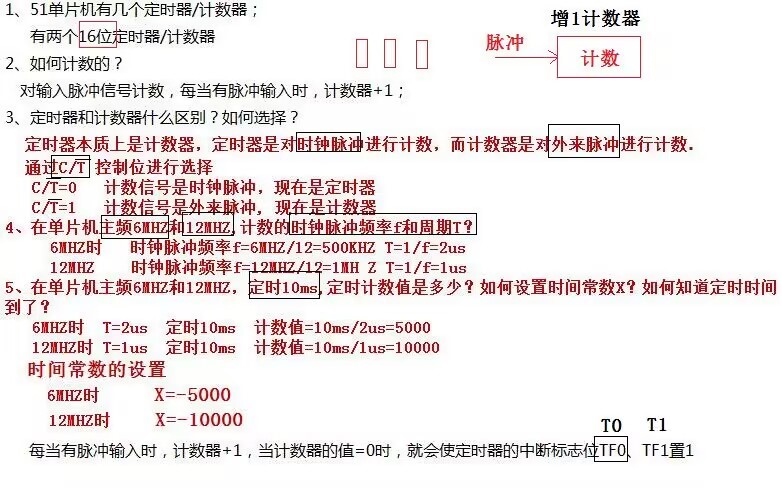

MCS-51单片机内部有 2 个16位定时器/计数器。
单片机程序存储器的寻址范围是由程序计数器 PC 的位数决定的，MCS-51的PC为 16 位，其寻址范围是 64K 。

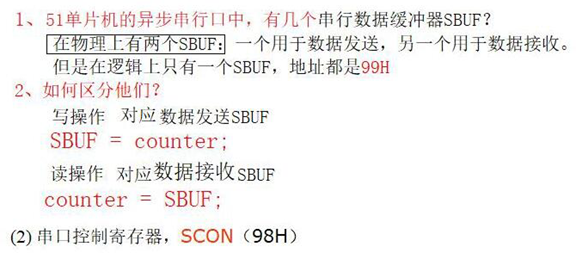

控制串行口工作方式的寄存器是 SCON 。
定时器工作方式的寄存器是 TMOD 。
在51单片机单片机中断屏蔽位是

INT0 EX0

T0 ET0

INT1 EX1

T1 ET1

串口 ES

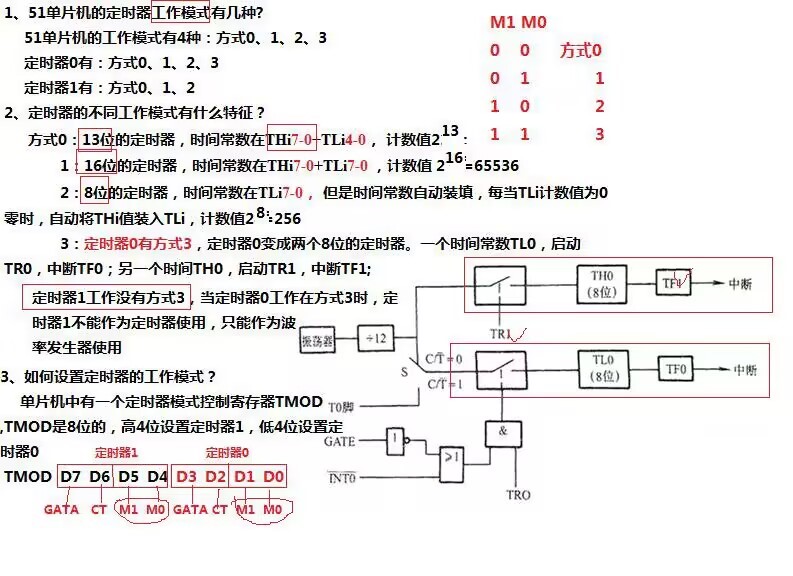

定时器/计数器工作方式0 是13位计数结构
1 是16位计数结构。
2 是8位计数器结构
3 是2个8位计数器结构（定时器0 ）
在单片机中， data 片内数据存储器
Xdata 片外数据存储器
code 程序存储器

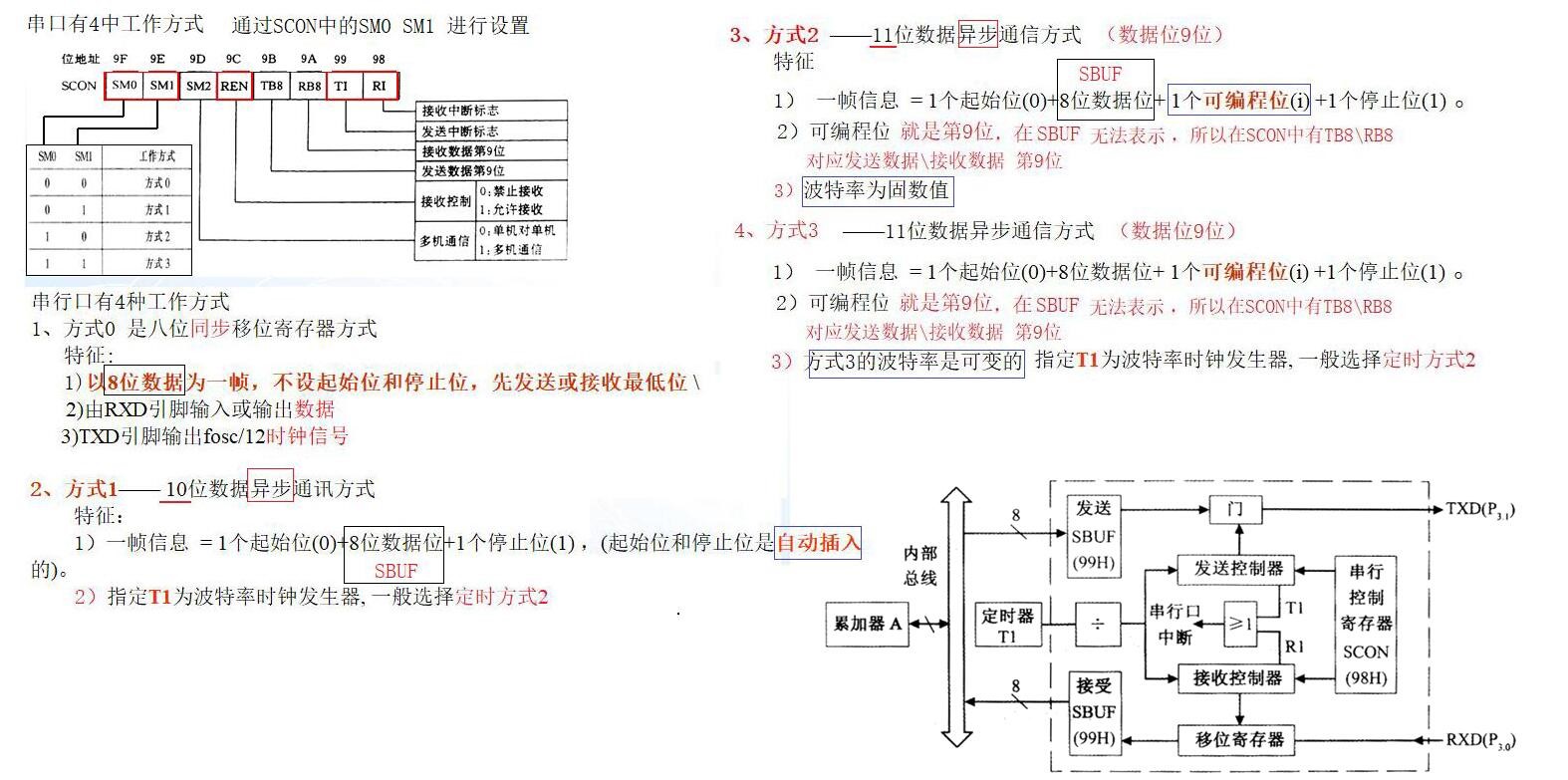

51单片机串行口有4种工作方式

MCS-51单片机复位操作的主要功能是把PC初始化为 0000H
INTEL 8051 CPU是 8 位的单片机。
定时器 T0\T1 的启动位是 TR0\TR1
在单片机中， RAM 是数据存储器。ROM是程序存储器
MCS-51单片机有片内 4KB ROM、128B RAM
51单片机的对应的中断号

INT0  0

T0      1

INT1 2

T1      3

串口 4
51单片机的对应的中断号优先级

INT0 -> T0 -> INT1 -> T1 -> 串口

MCS-51能够响应定时器T0中断、外部NT1中断，它的中断允许寄存器IE的内容应是

EA / / ES ET1 EX1 ET0 EX0
1 0 0 0 0 1 1 0

EA	/	/	ES	ET1	EX1	ET0	EX0
1	0	0	0	0	1	1	0

二、简答题

8051有哪几 5 个中断源？每个中断对应的中断标志是什么？写每个中断对应的中断类型号是多少？
INT0 IE0 0
T0    TF0 1
INT1 IE1    2
T1    TF1 3
串口 TI\RI 4
MCS—51的存储器空间从逻辑上可以分为那 3几个空间？每个空间的空间有多大？MCS—51的存储器空间从物理上可以分 4为那几个空间？

51系列单片机采用哈佛结构，

共有四个物理存储空间 片内数据存储器、片外数据存储器、片内程序存储器、片外程序存储器

共有三个逻辑存储空间片内数据存储器 128B、片外数据存储器64KB、片内+片外的程序存储器64K( 片内有4KB，片外60KB;片内0KB，片外64KB)

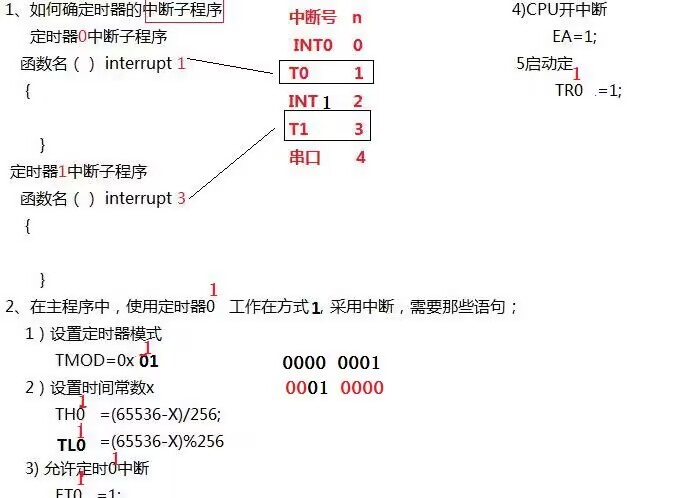

呃呃呃呃下面这两张图好像都是第3题

串行通信中，单片机的f_osc=12MHz，串口波特率为1400，串口工作在方式1。用C51写出初始化过程。（SCON格式如下）

D7	D6	D5	D4	D3	D2	D1	D0
SM0	SM1	SM2	REN	TB8	RB8	TI	RI

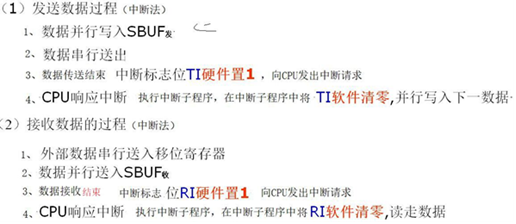

写出单片机串行口发送接收数据的过程（中断法）

	# 定时器1
	TMOD=0X10;
	TH1=(65535-X)/256;
	TL1=(65536-X)%256;
	ET1=1;
	EA=1;
	TR1=1;

3、程序填空

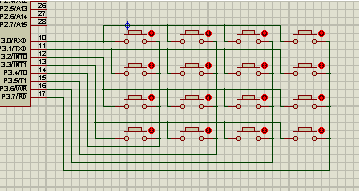

键盘码

键盘扫描函数

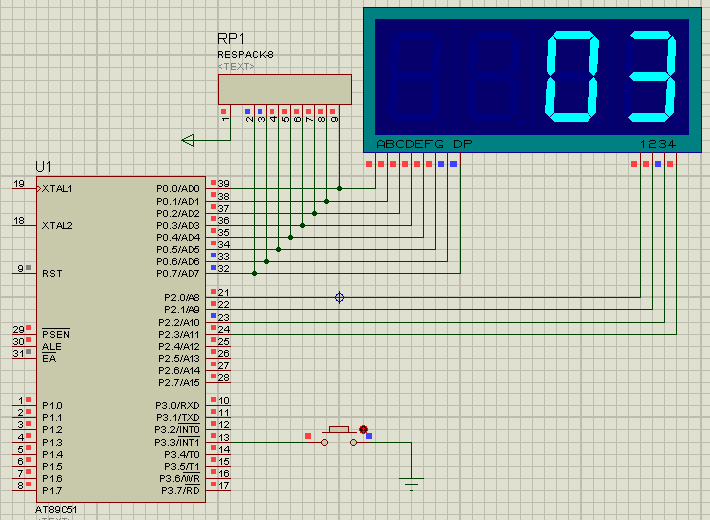

a) 计数显示器，对按键动作进行统计，并将动作次数通过数码管显示出来（参考如下电路图）。

#include <reg51.h>
// led_mode存放的是LED显示码
unsigned char code led_mode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char code led_p[]={0xfe,0xfd,0xfb,0xf7}; //LED位选
unsigned char data d[4]={0,0,0,0},count=0;
unsigned char j=0;
TIMER0() interrupt 1  //此语句中的1定时0
{
    P0=0;
	P0=led_mode[d[j]];
	P2= led_p[j];
	j=(j+1)%4;
	TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
}
INT_0() interrupt 0 sing 2
{
    count++;
    if(count==100) count=0 ;
    d[2]= count/10；
    d[3]=count%10;
}
main()
{
   TMOD=0x01;
   TH0=(65536-1000)/256;
   TL0=(65536-1000)%256;
   EA=1;
   EX0=1;
   IT0=1;
   TR0=1;
   while(1);
}

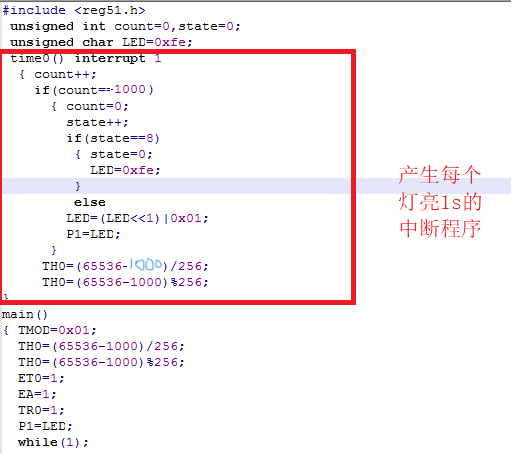

b) 采用定时器中断方式使P1口上的8个LED灯每间隔10ms轮流点亮（如下图所示）

#include <reg51.h>
unsigned char n=0,i=0;
unsigned char code ledcod[]={0x7f, 0xbf,0x0df,0x0ef,0x0f7,0x0fb,0x0fd,0x0fe,0x0ff};
void TIMER(void) interrupt  1 using 2
{
    TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
    n++;
    if(n>10){
       	n=0 ;
 		i=(i+1)%8;
    }
	P1=ledcod[i]
}
main()
{
    TMOD=0x01;
	TH0=(65536-1000)/256;
    TL0=(65536-1000)%256;
    EA=1;
    ET0=1;
    TR0=1;
    while(1);
}

计数显示器，对按键动作进行统计，并将动作次数通过数码管显示出来（参考如下电路图）

#include <reg51.h>
unsigned char code led_mod[]={0x3f,0x06,0x5b,0x4f,0x66, 0x6d,0x7d, 0x07,0x7f,0x6f,0x00};//0X00标红
unsigned char code led_sca[]={0xfe,0xfd,0xfb,0xf7};
unsigned char led_data[]={10,10,10,10};//此语句中的10 去LED显示码得到00,数码管不亮  //10,10,10,10标红
unsigned char count;
void delay(unsigned int time)
{
    unsiged int i;
    for(i=0;i<time;i++);
}
void led_disp()
{
   unsigned char i,j;
   for(i=0;i<4;i++){
       P0=0x00;
       j=led_data[i];
       P0=led_mod[j];
       P2=led_sca[i];
       delay(1000);
   }
}
int1() interrupt 2  //此语句中的2代表 对应中断INT1
{
    count=(count+1)%100;
    led_data[2]=count/10;
    led_datal3l=count%10 ；
}
main()
{
 	led_data[2]=count/10;
 	led_data[3]=count*10;
	IT0=1;         //此语句作用是设置边沿触发
	EX0=1;        //此语句作用是允许INT0中断
	EA=1;         //此语句作用是CPU开中断
	while(1) led_disp();
}

2）利用定时器1ms中断一次，动态显示LED的原理，将8756显示在4位数码管上(参考如下电路图)

#include <reg51.h>
//led_mode[]中存放的是数码管的显示码
unsigned char code led_mode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
unsigned char code led_p[]={0xfe,0xfd,0xfb,0xf7};
unsigned char data d[4]={8，7，5，6}; //8，7，5，6 标红
unsigned char j=0;
TIMER0() interrupt 1 using 2
{
    P0=0;
	P0=led_mode[d[j]];
    P2=led_p[j];
    j=(j+1)%4;
    TH0=(65536-1000)/256;
	TL0=(65536-1000)%256;
}
main()
{  TMOD=0x01;
   TH0=(65536-1000)/256;
   TL0=(65536-1000)%256;
   EA=1;
   ET0=1;
   TR0=1;
   while(1);
}

#include <reg51.h>
unsigned char count=0;
sbit start=P2^7;
bit flag=0;
void TIME0() interrupt 1
{
  TH0=(65556-10000)/256;
  TL0=(65556-10000)%256;
  count++;
  if(count==20){
     count=0;
	 flag=1;
  }
}
main()
{
  unsigned char n,LED;
  TMOD=0x01;
  TH0=(65556-10000)/256;
  TL0=(65556-10000)%256;
  TR0=1;
  ET0=1;
  EA=1;

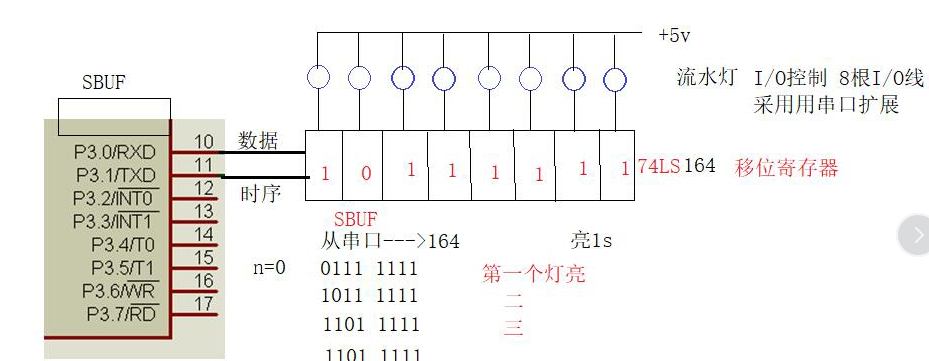

  SCON=0;
  n=0;
  LED=0x7f;
  start=1;
  while(1){
    if(flag==1){
       flag=0;
	   SBUF=LED;
	   while(!TI);	//等待发送结束
	   TI=0;
	   n++;
	   if(n==8){
	       n=0;
           LED=0x7f;
		}else{
          LED=(LED>>1)|0x80;
        }
    }
  }
}
