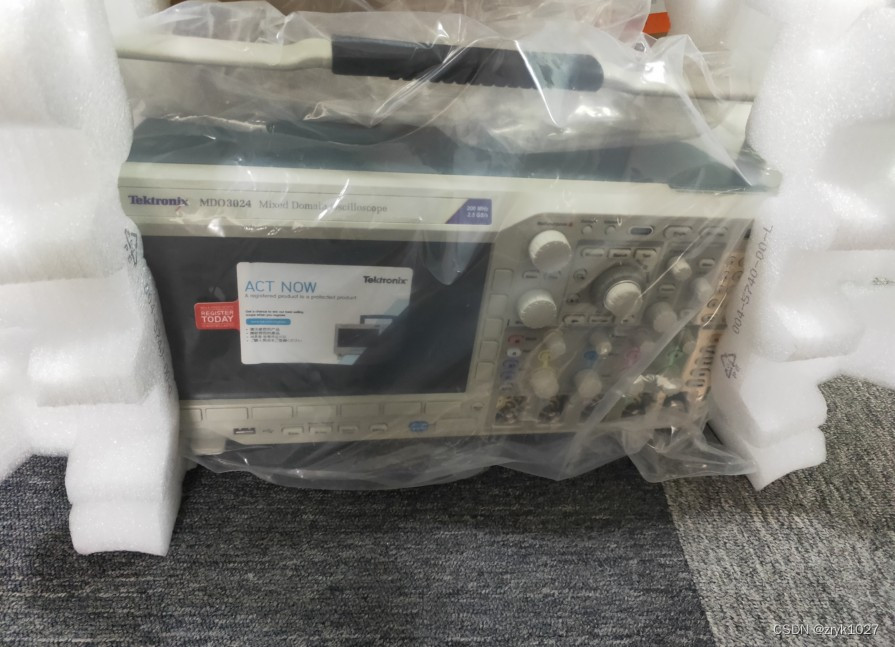

泰克Tektronix MDO3024示波器

产品特点:

• TekVPI探头接口直接支持有源、差分和电流探头，用于自动缩放和单位
• 9英寸。(229毫米)WVGA宽屏彩色显示器
• 体积小，重量轻，只有5.8英寸。(147毫米)深，9.2磅重(4.2千克)
• FastAcq高速波形捕获率快速发现难以捉摸的信号异常
• Wave Inspector控件提供了简单的导航和波形数据的自动搜索
• 33个自动化测量和波形直方图，用于简化波形分析

示波器

• 4个模拟通道
• 200 MHz带宽型号
• 带宽可升级(高达1 GHz)
• 高达5 GS/s的采样速率
• 所有通道上的10 M记录长度
• > 280，000 wfm/s最大波形捕获速率

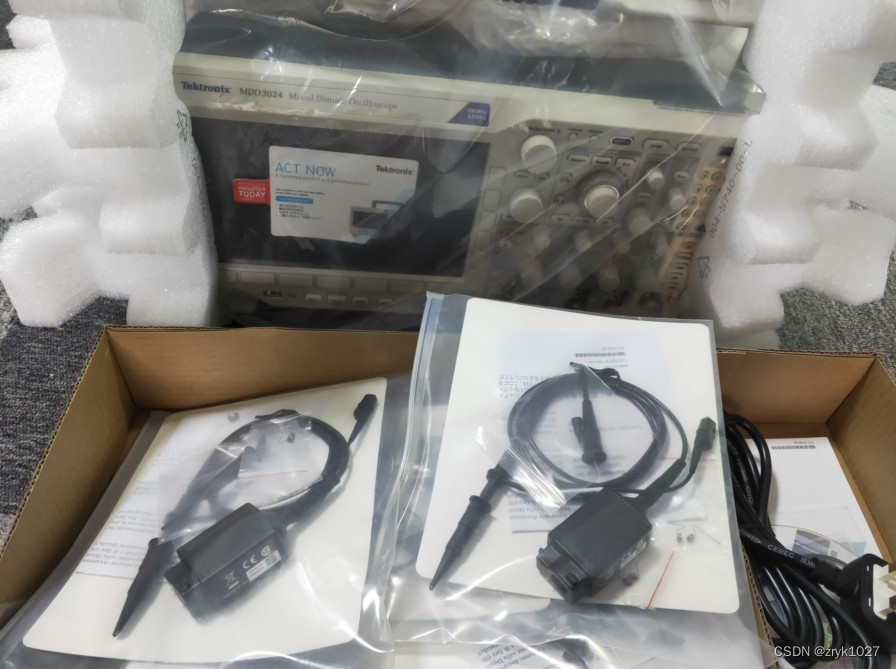

• 标准无源电压探头，具有3.9 pF容性负载和1 GHz、500 MHz或250 MHz模拟带宽

光谱分析仪

• 频率范围:
  • 标准:9千赫兹示波器带宽
  • 可选:9千赫- 3千兆赫

• 高达3 GHz的超宽捕获带宽

任意函数发生器(可选)

• 13种预定义的波形类型
• 50 MHz波形生成
• 128 k任意发电机记录长度
• 250 MS/s任意发生器采样速率

协议分析器(可选)

• 串行总线支持I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553和音频标准

数字电压表(产品注册免费)

• 4位交流均方根、DC和交流+DC均方根电压测量
• 5位数频率测量值

光谱分析

• 用于执行常见任务的专用前面板控件
• 自动峰值标记识别频谱峰值的频率和振幅
• 手动标记支持非峰值测量
• 跟踪类型包括:正常、平均、最大保持和最小保持
• 谱图显示便于观察和洞察缓慢变化的射频现象
• 自动测量包括:信道功率、相邻信道功率比(ACPR)和占用带宽(OBW)

任意函数生成

• 生成预定义信号以快速模拟设计中缺失的器件
• 捕捉模拟或数字输入的信号，传输到任意编辑存储器，并从AFG复制出来
• 将噪声添加到任何信号中，以便轻松执行容限测试

混合信号设计和分析

• 并行总线上的自动触发、解码和搜索
• 多通道建立和保持触发
• MagniVu高速采集在数字通道上提供121.2 ps的精细时序分辨率

协议分析

• 在最常见的嵌入式设计串行总线标准上触发、解码和自动搜索数据包级内容
• 导出协议解码表，用于记录结果

数字电压表和频率计

• 快速验证电压或频率测量，一目了然
• 图形读数提供了关于测量稳定性的信息

完全可升级

• 随着您的需求变化或预算允许，添加功能、增加带宽或频谱分析仪频率范围

可选应用支持

• 功率分析
• 极限和屏蔽测试

Tektronix MDO3024混合域示波器是终极的6合1集成示波器，包括集成频谱分析仪、任意函数发生器、逻辑分析仪、协议分析仪和数字电压表/计数器。Tektronix MDO3024是完全定制和完全可升级的；现在或以后添加您需要的乐器和性能。
Tektronix MDO3024的核心是一个世界一流的示波器，它提供了全面的工具来加快调试的每个阶段——从快速发现异常并捕获它们，到在波形记录中搜索感兴趣的事件并分析它们的特征和您的设备的行为。
采用FastAcq高速波形捕捉的数字荧光技术
要调试一个设计问题，首先你必须知道它的存在。每个设计工程师都花时间在他们的设计中寻找问题，如果没有正确的调试工具，这是一项耗时且令人沮丧的任务。
数字荧光技术使您能够快速了解设备的实际运行情况。它的快速波形捕获速率(FastAcq时超过280，000 wfm/s)让您很有可能快速发现数字系统中常见的罕见问题:不良脉冲、毛刺、时序问题等。
为了进一步提高罕见事件的可见性，强度分级用于指示相对于正常信号特征，罕见瞬变发生的频率。FastAcq采集模式下有四个波形选项板可用。

• 温度调色板使用颜色分级来表示事件发生的频率，红色/黄色等热颜色表示频繁发生的事件，蓝色/绿色等冷颜色表示很少发生的事件
• 光谱调色板使用颜色分级来表示发生的频率，较冷的颜色如蓝色表示频繁发生的事件，较热的颜色如红色表示很少发生的事件。
• 正常调色板使用默认通道颜色(如通道1的黄色)和灰度来指示频繁发生的事件的发生频率，其中频繁发生的事件是明亮的。
• 反向调色板使用默认通道颜色和灰度来指示发生频率，其中很少发生的事件是明亮的。
