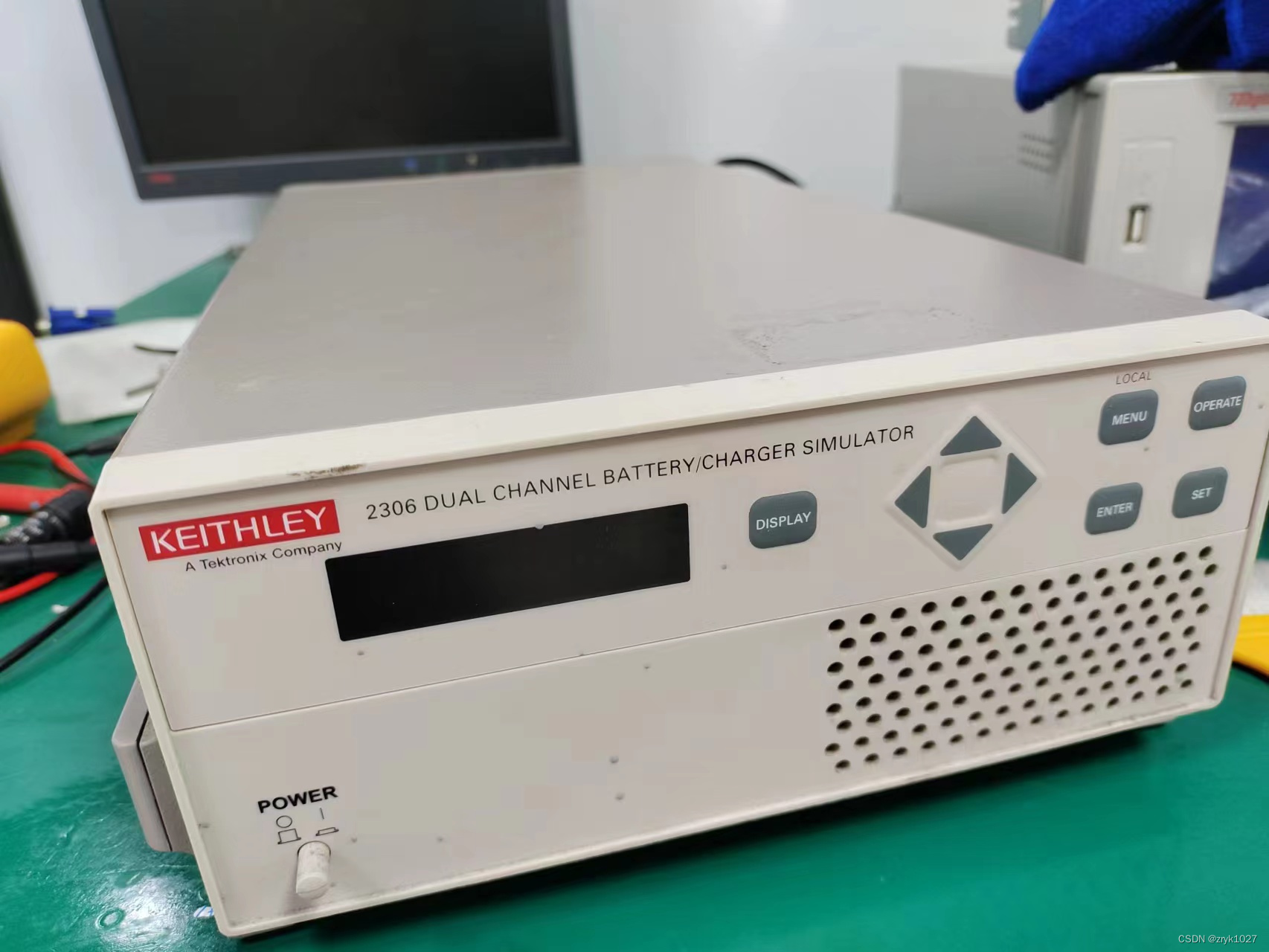

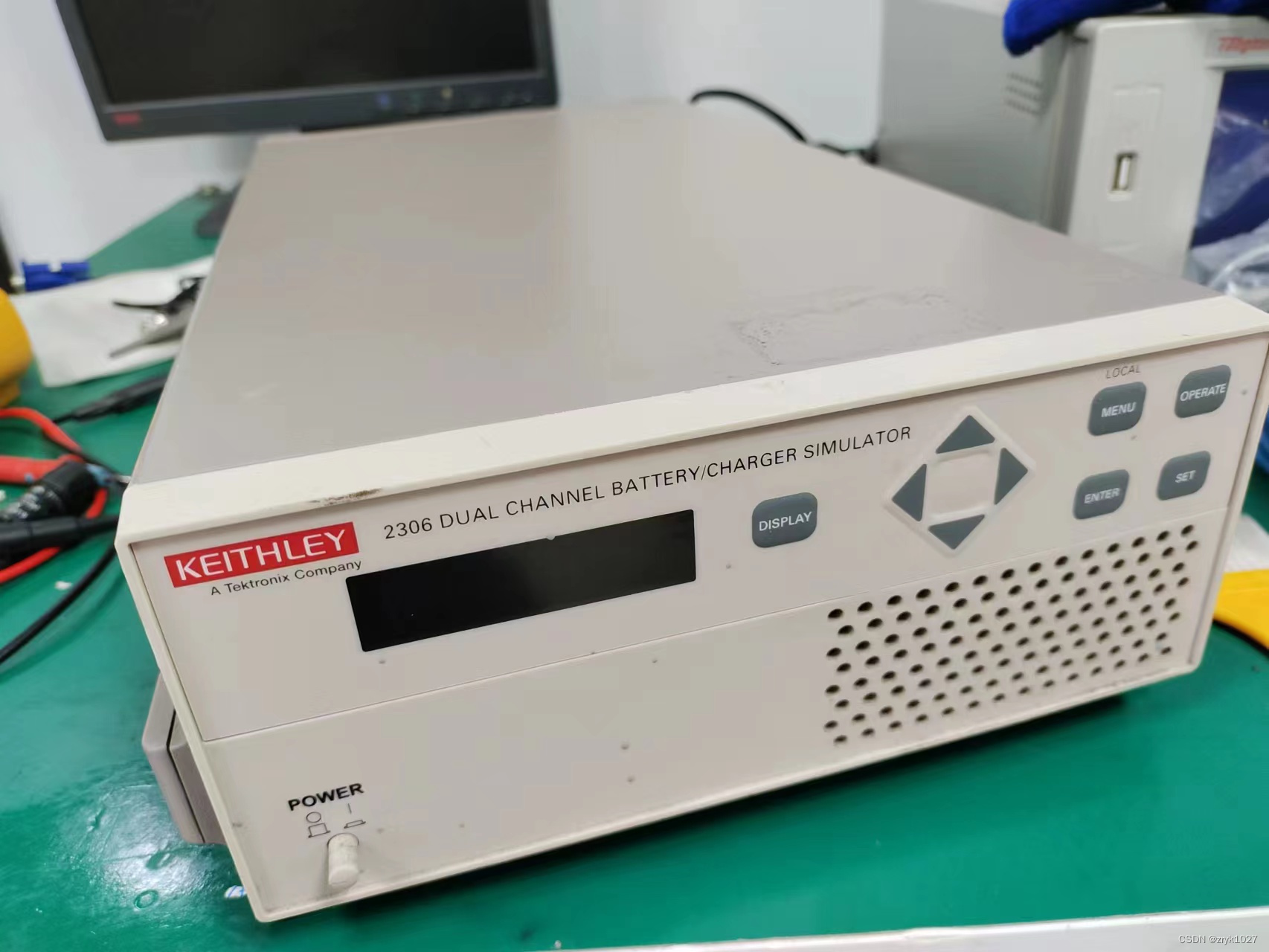

吉时利Keithley 2306电源

Keithley2306双通道电池充电器/模拟器，500mA

输出个数：2

最大电压：15V

最大电流：5A

连接能力：GPIB

吉时利2306主要特点

对瞬态负载电流具有超快响应。可选择单通道或双通道电源。为电池供电设备的开发和测试而优化可变输出电阻，用于模拟电池响应(美国专利号6,204.647)脉冲峰值、均值和基值电流测量

直流电流灵敏度 100nA

电流逐级测量功能

灌电流高达 3A

引线开路检测

。内置数字电压计

。以太网通讯(仅 2306-LAN)

通过精确的电池模拟实现测试吞吐量最大化

Keithley2302 型和 Keithley2306 型电池输出通道的设计模拟课电池的输出

响应。利用这个能力及其快速响应特性可以在测试期间为

设备供电，就如同实际使用时通过电池为设备供电一样。

2302 型和 2306 型电池通道的输出电阻可以进行编程，其

输出范围是 0 ～ 1W，分辨率 10mW，这与为设备供电的电

池输出电阻处于同一水平当负载变化较大时，Keithley2302 型模拟电池和 Keithley2306 型电池 / 充电器模拟器的电池通道瞬态电压降低于 100mV，瞬态恢复时

间低于 60ms，即使在电源和待测器件之间的测试引线较长。

这个快速瞬态响应能力加上电源的可变输出电阻特性，使

得工程师可以在最逼真的操作条件下对便携产品进行测试，

并减少因传统电源响应缓慢而引起的误报故障。( 参见“传

统电源与无线设备测试”专栏。) 这些电源还省去了对大型

稳定电容的需求，通常待测器件 (DUT) 需要这类电容补偿

利用传统电源进行测试时的巨大电压降。通过改变输出电阻

( 输出开启后即可实施 )，测试工程师可以模拟不同类型电

池的操作，并模拟寿命即将终止的电池。

当测试便携设备时，吉时利2302 型模拟电池和 2306 型电池 / 充电

器模拟器可确保最大生产吞吐量，因为它们可以把误报故障

降为最低；可以利用同一电源执行多个测试，因而把测试设

置数量减为最少；无需电压稳定电容器，可以把测试夹具复

杂性降为最低。

当对这些设备进行测试时，由于要模拟负载电流（如数字蜂

窝电压的发送和接收负载电流）的脉冲特性，因此测量变得

非常复杂。2302 型模拟电池和 吉时利2306 型电池 / 充电器模拟器

可以测量短至 60ms 和长达 833ms 的峰值和均值脉冲电流。
