石油测井仪器专题（四）测斜探管电路总篇

这是石油测井仪器专题的第四篇，前三篇分别介绍了测斜探管（定向传感器）、石英挠性加速度计和磁通门传感器，可以点击历史文章查看前面的内容。

本文主要介绍下随钻测斜探管DS750内部电路部分，主要涉及电源电路、磁通门传感器驱动电路和采集电路。

电源电路

随钻测斜探管DS750测斜探头（管）可通过±12V、+5V、CAN5V供电，其中CAN5V工作电源可以经过测斜探头（管）内部跳线转换为CAN3.3V下正常工作。为了增加抗干扰能力，在电源的输入端加入了共模电感以便将电源线的上共模干扰滤除。其构造图如下。

磁通门传感器驱动电路

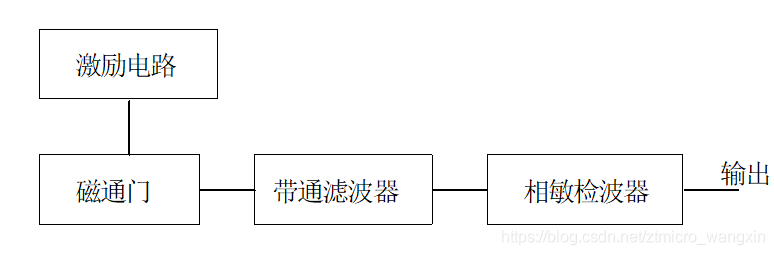

磁通门传感器驱动电路，包括激励方波发生电路、带通滤波电路和相敏检波三个部分，确保了磁通门信号的高精度和低温漂。其构造图如下。

采集电路

主控采集电路，实现对加速度传感器通道、磁通门传感器通道上传的数据进行采集，模数转换，数据处理以及对外通信等功能，是整个电路系统的核心部分。我们将在后面的篇幅重点讲解采集电路部分。
