07 中央处理器(CPU)---THE Central Processing Unit

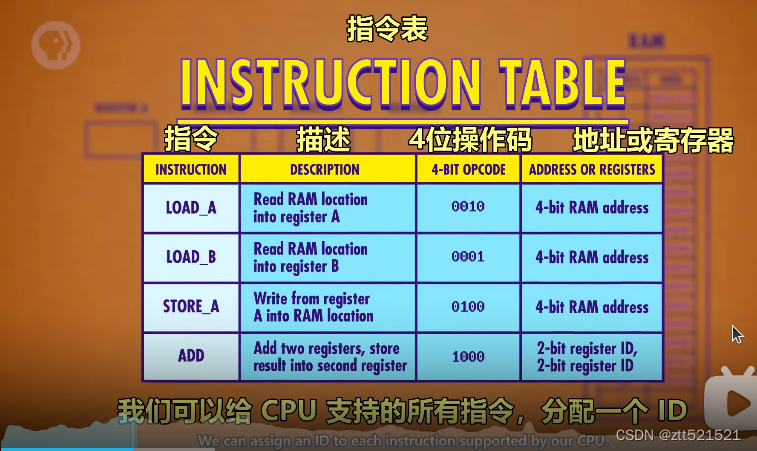

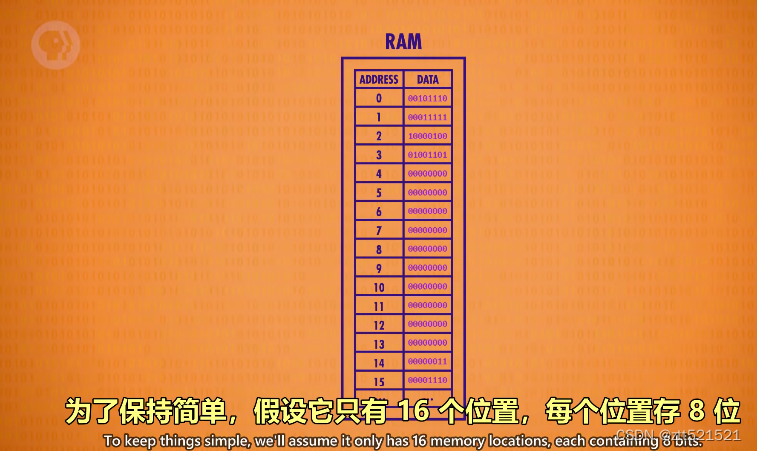

前四位操作码，operation code, 后四位 寄存器或者内存地址

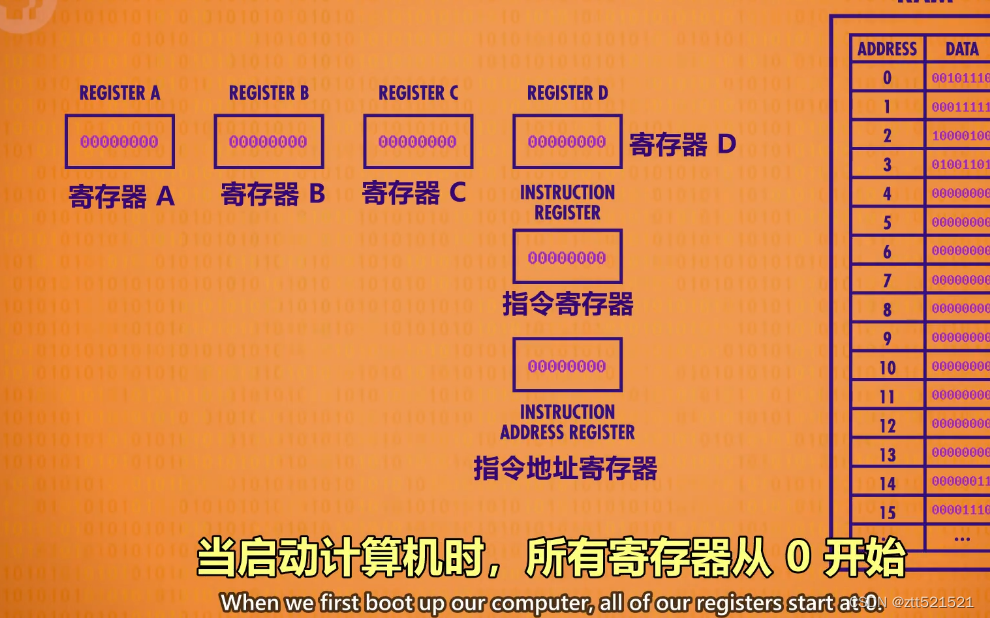

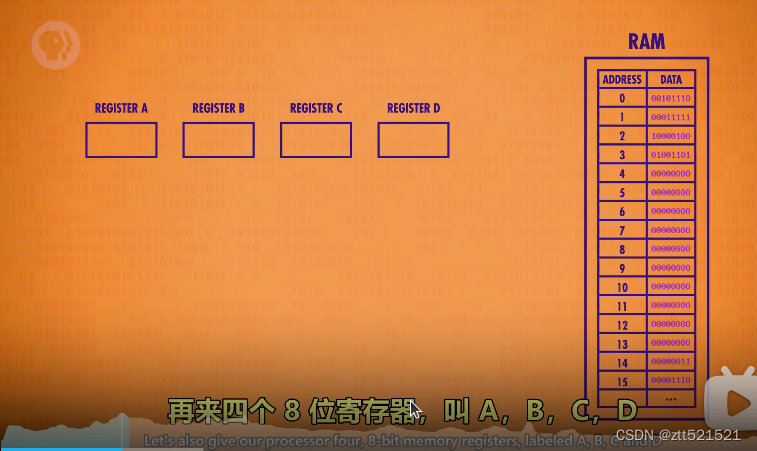

启动计算机时所有寄存器从0开始

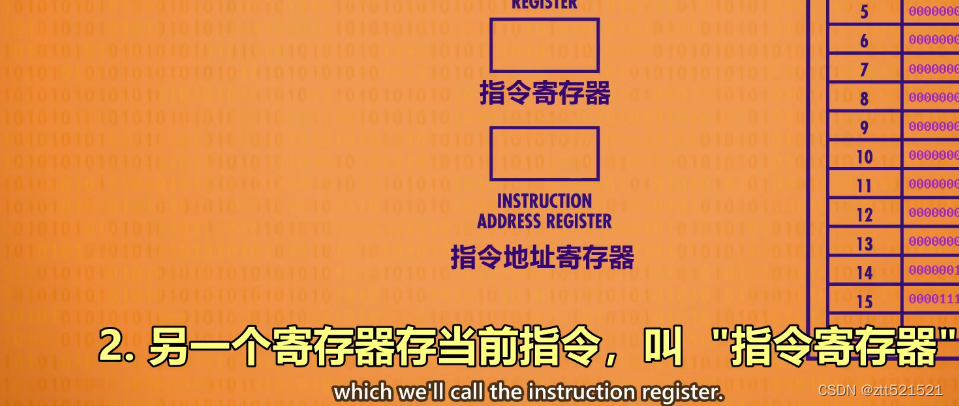

指令寄存器---Instruction register



1.cpu的第一个阶段叫做取指令阶段---Fetch Phase（取指令阶段）， 负责拿到指令

        先将“指令地址寄存器”连接到RAM，寄存器的值为0因此RAM返回地址0的数据值，然后 地址0中的值将会被拿到“指令寄存器中”，然后要弄清楚是什么指令才能执行（execute）：execute有执行和处死两层意思

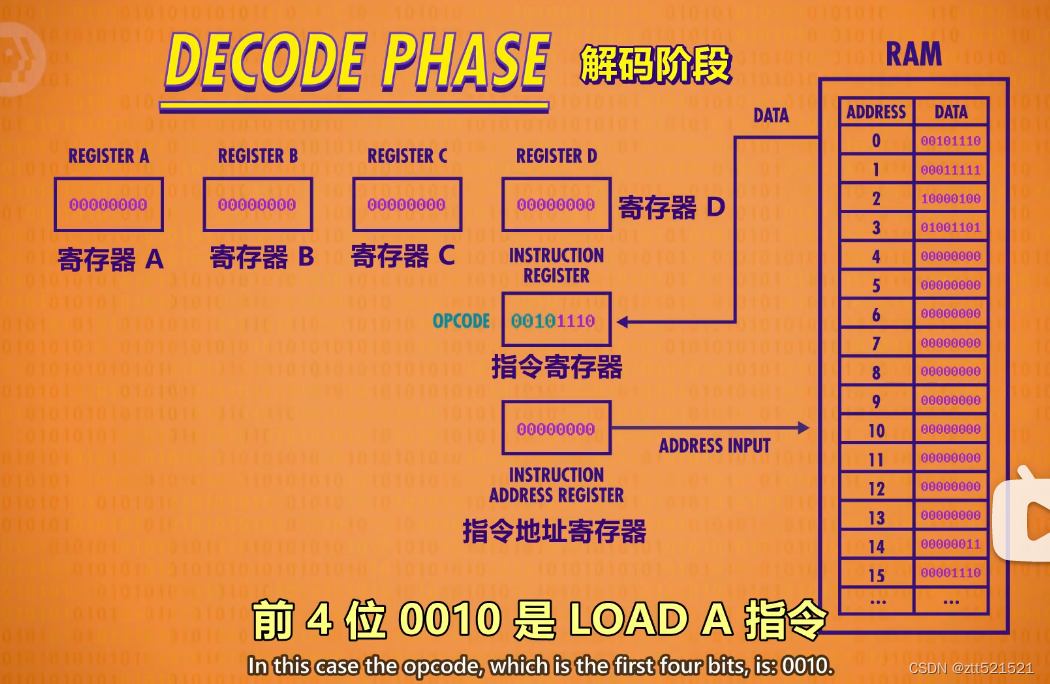

2.解码阶段---DEcode Phase

后四位是RAM地址，意思是将14地址的值放入寄存器中

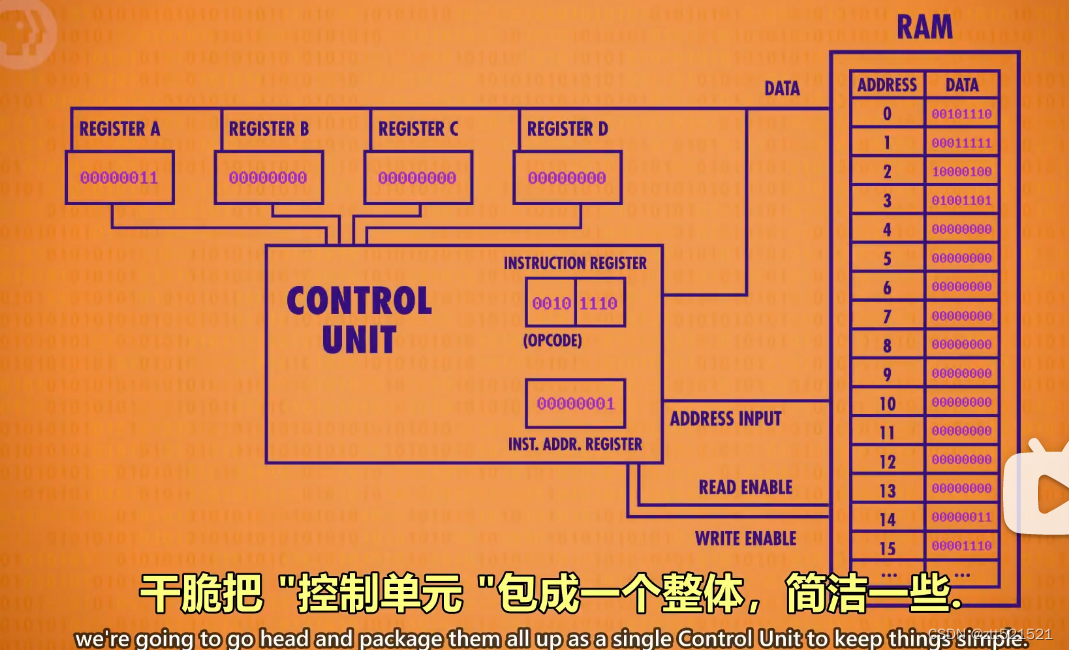

 指令寄存器中的指令接下由控制单元来进行解码

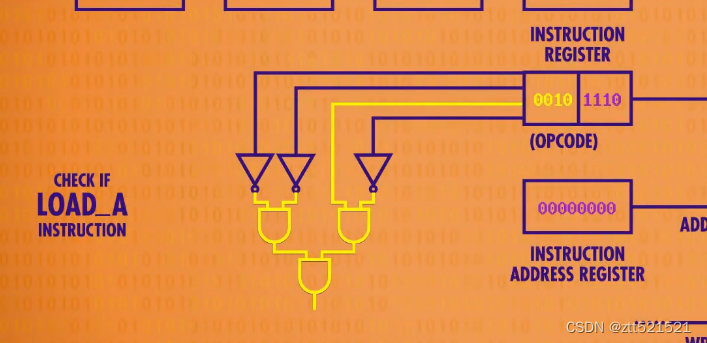

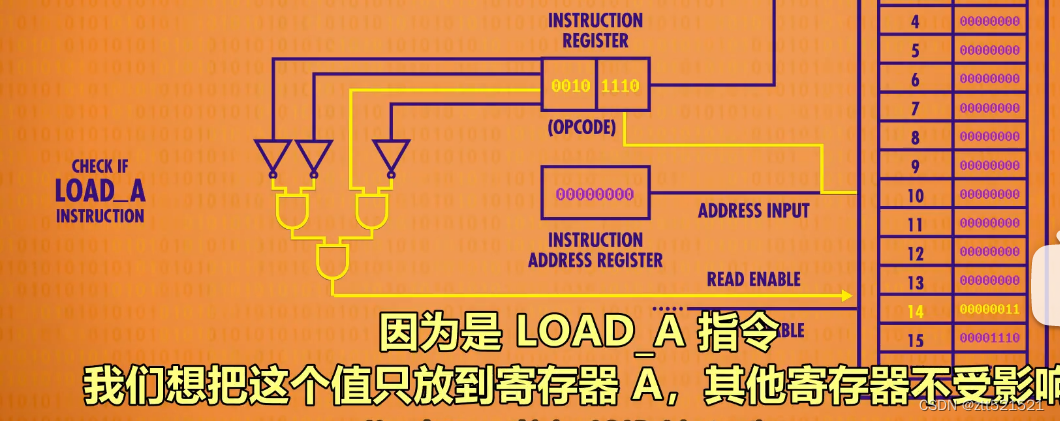

检查是否是A指令



3. 将其结果连接到RAM中的读总线上，在将其结果放入到指令寄存中，得到相应地址的值

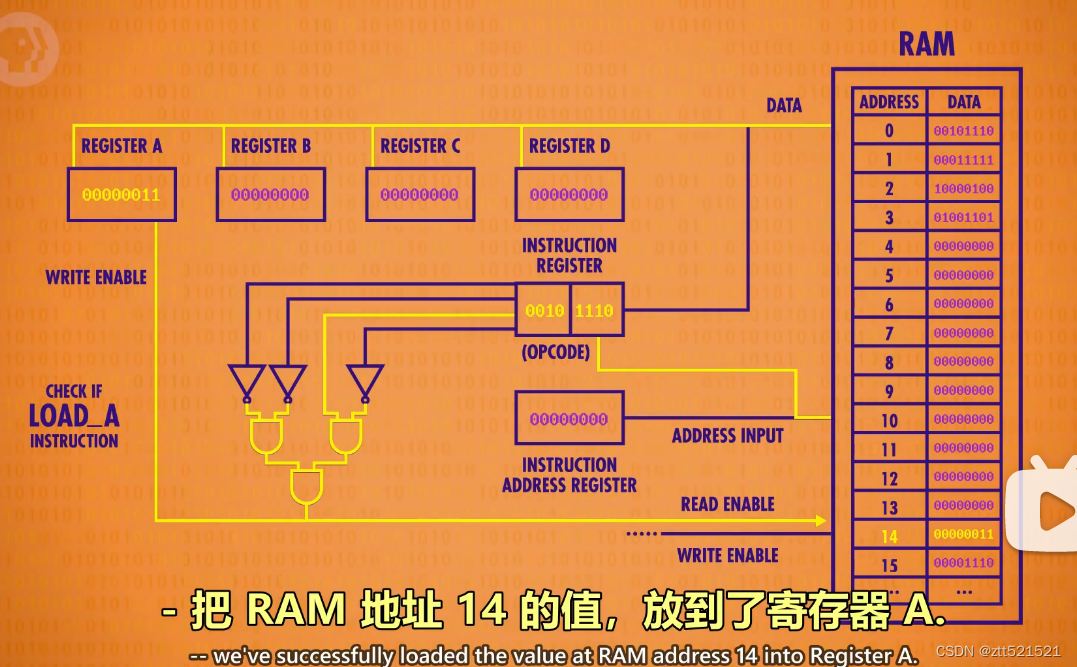

 4.将RAM输出连接到寄存器ABCD上，在打开寄存器A写总线，则寄存器A可得到14地址的值

5.操作完成关闭所有线路，去拿下一条指令-执行“地址寄存器+1操作”

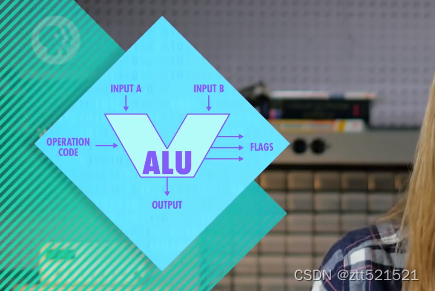

加指令，将两个寄存器中的值使用ALU计算求和

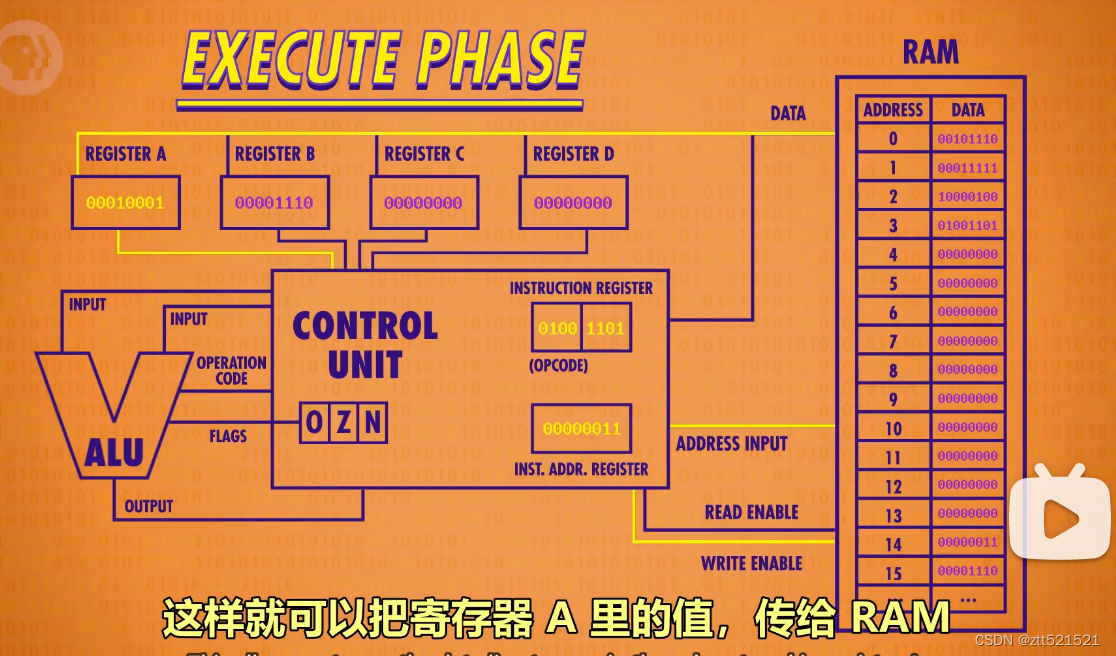

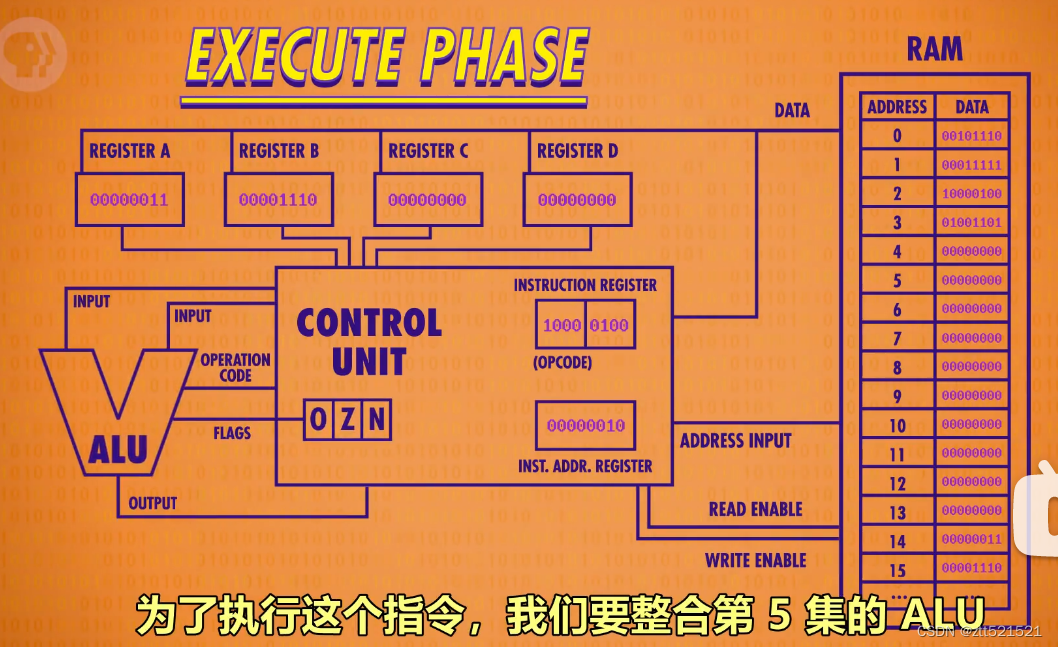

 1. Control unit 将 RegisterA and Register B 中的值 作为ALU的输入，ALU需要将结果out到Register A中但是直接out进Register A 中将会导致一直刷新A中的值，所以先将结果放到Control unit中的 Register中，关闭ALU再将Control unit中Register中的值放入Register A 中

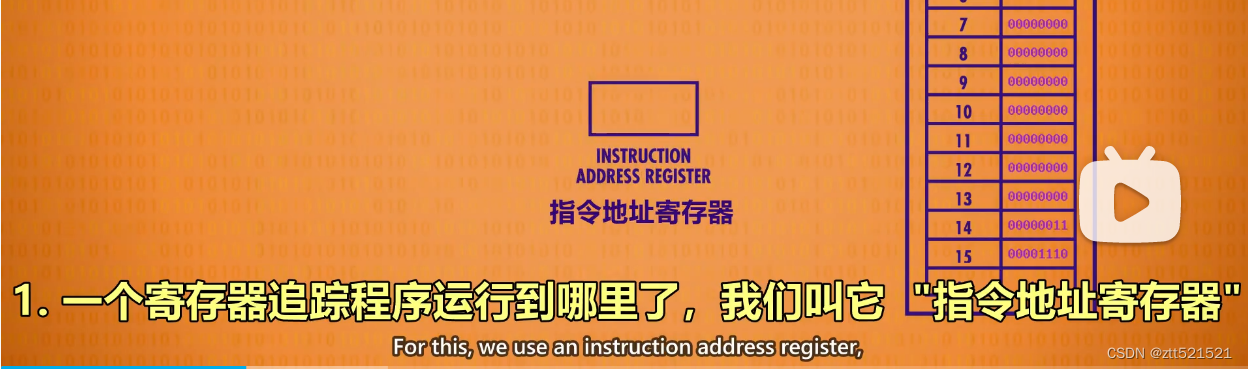

 insteration address Register 得到4中指令，交给 insteration Register，Control Unit解析执行，

意思是将 Register 中的value out put into RAM address 13，

先 OPEN RAM Address Input and Write Enable ，然后将 Register A 中的值放入RAM中
