串口波形延时问题再次故障测试分析

ztvzbj

于 2023-11-28 10:53:20 发布

阅读量672

点赞数 11

文章标签：硬件工程嵌入式硬件

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/ztvzbj/article/details/134662213

版权

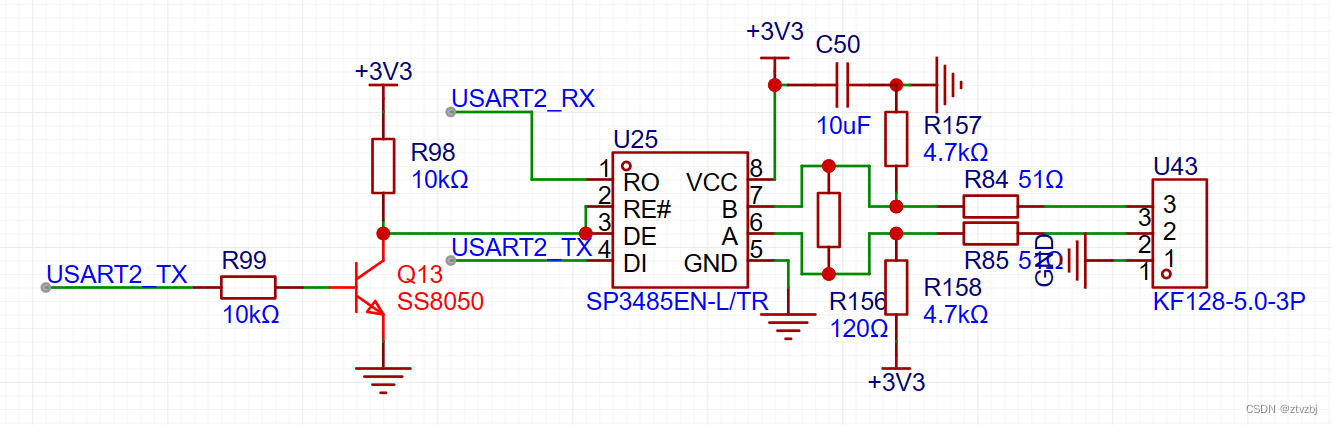

先放电路图吧
在这里插入图片描述

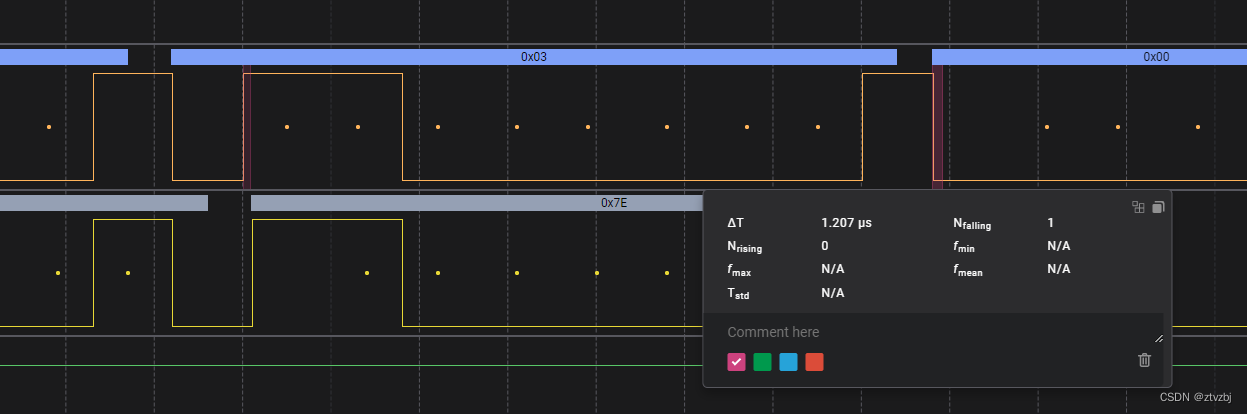

这个延时问题测试了很多天，怎么感觉总是有没有想到的问题可以测试，总是有原件可以替换改善问题，再次测试了三极管的C脚波形：
在这里插入图片描述
从上到下的3个波形分别是MCU出来的波形，经过三极管反向的波形，485出来的波形，竟然发现每个过程都存在不同程度的延时问题。基本都在1us左右的延时，当然大部分沿是没有延时的。

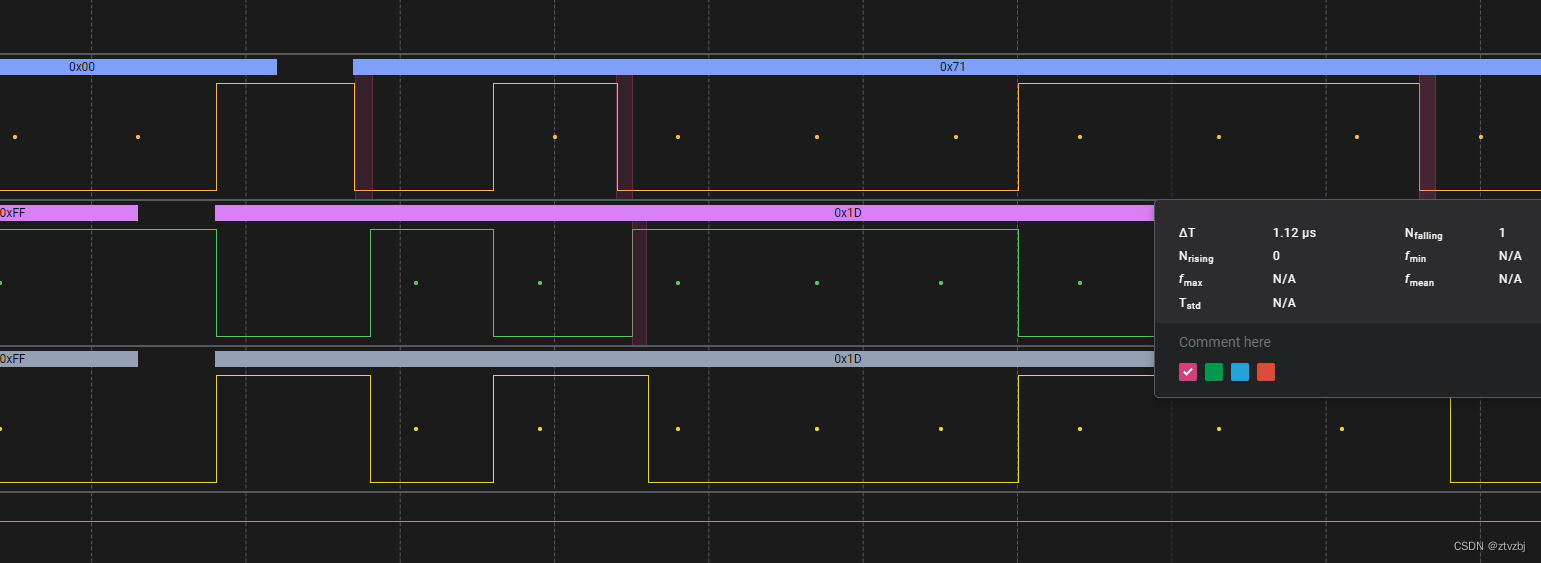

再次测试了使用max13487芯片的波形，竟然也是存在不同程度的延时问题，当然没有影响使用：
在这里插入图片描述
可以看出13487芯片的延时不仅仅存在下降沿，上升沿也是有随机出现的
