本文主要用于分享基于Revit的法线理论，导出模型后让threejs呈现立体真实的效果。Revit的顶点法线及threejs渲染圆弧面的渐变亮度。

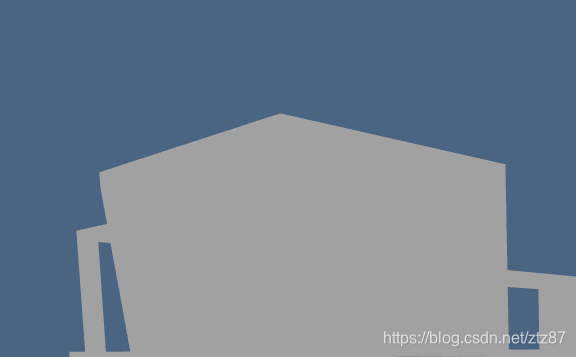

法线有什么用的？没有法线能否成模型？可以的，没有法线，模型几何信息照样是完成的，把它送到threejs里面渲染没有问题，但是效果却让人很失望，没有法线，整个模型会成为一个白模一样没有立体感，配合再好的光照也显示不出亮光面和暗光面。

这个时候，你可以简单的使用geometry.computeVertexNormals ()来解决问题，这是threejs自带的一个计算面法线的方法，效果实现90%，嘿嘿，真方便。入门级别了解到这里就差不多了。像立方体这样全是平面的物体，面法线本来就是跟点法线相同的。

但是这个方法，对于圆弧面却不可行了。一个圆柱体或一个球体，会有特别明显的小三角面，每个面的反光亮度都不一样。大家现在明白了吗？法线决定光的反射方向，在threejs里面，只有顶点法线才是决定亮度的，没有面法线这个说法，包括attribute里面设置的normals全是以顶点法线定义的序列。关于这一点，大家可以看郭老师的博客：WebGL光照渲染立方体_郭隆邦技术博客

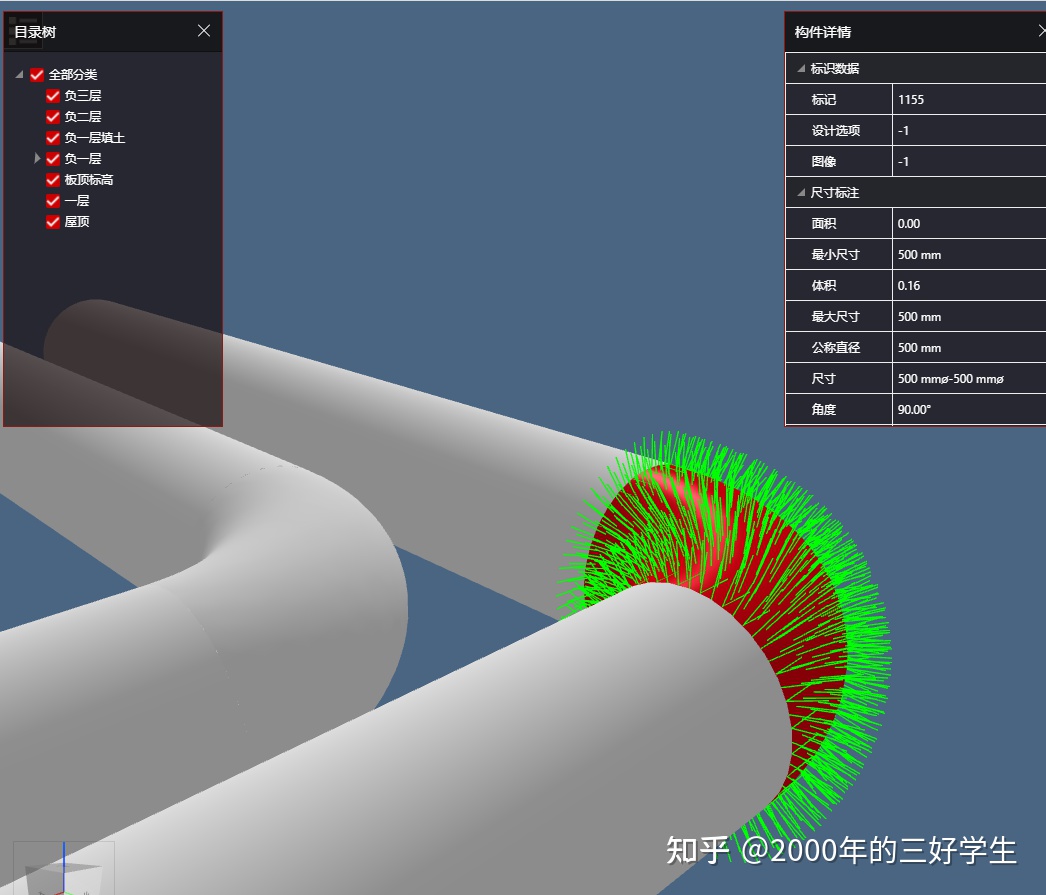

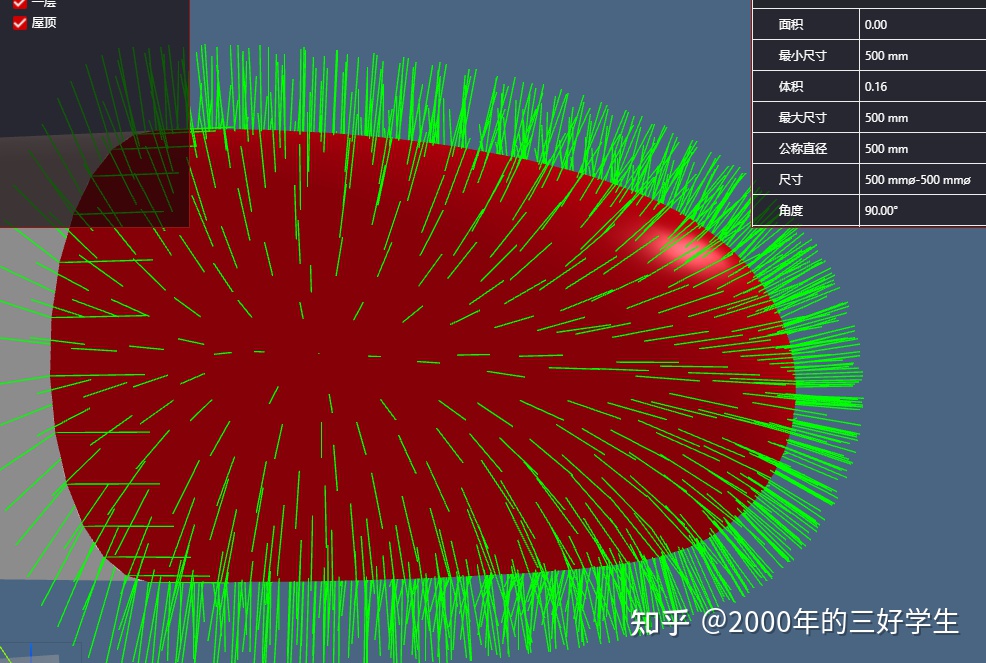

看一下，如果使用computeVertexNormals计算出来的法线，其实是每个三角面的面法线，转换成顶点法线，这个顶点像种草一样每个顶点长出一撮法线！！而且弧面看起来根本就是许多小平面组成。

preview

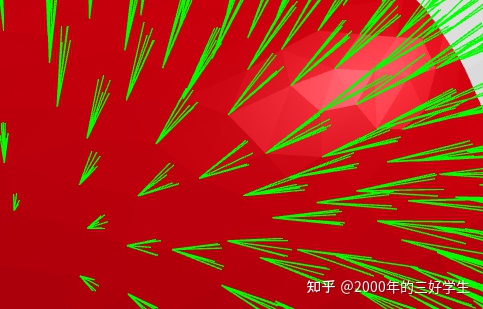

我们来就近一点看草：

preview

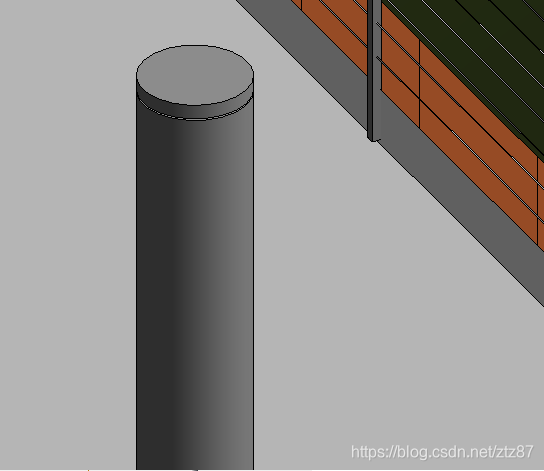

而我们的目标是：

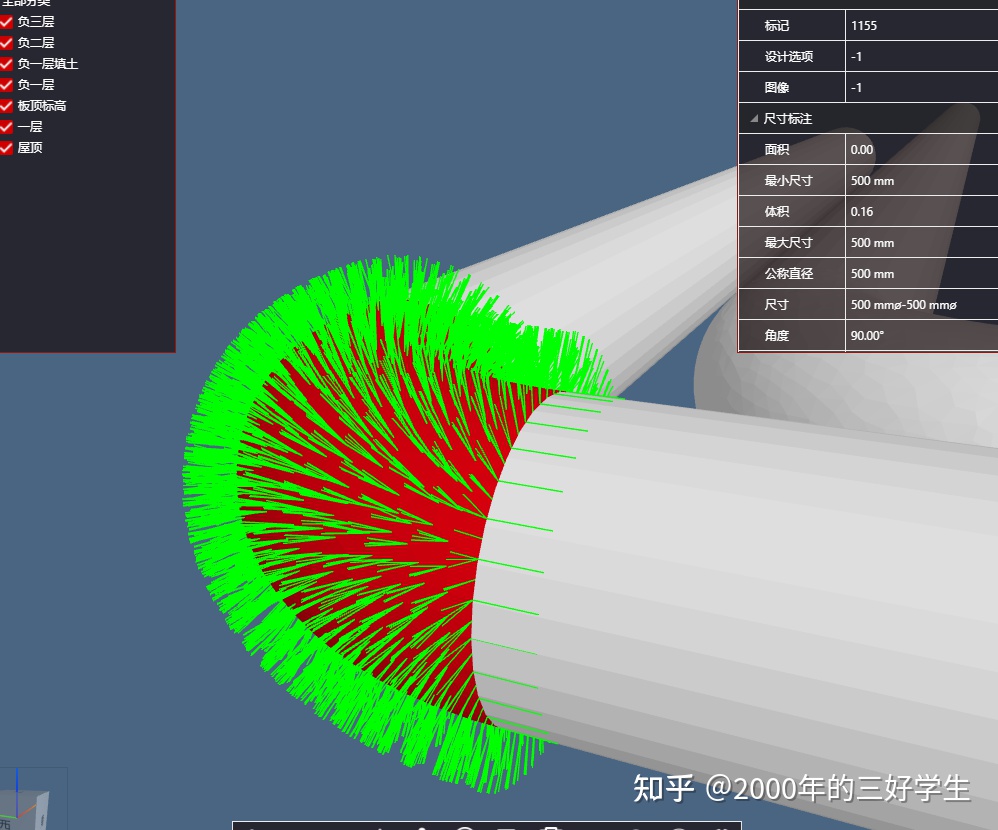

如果你使用threejs的FaceNormalsHelper去分析这东西，你会发布上面那个柱子，侧面的每一个点，像开花一样射出3条法线。这个不对的，顶点法线，应该要只有1条就够了，就是这个原因导致了三角面无法平滑过渡。

好了，带着这个问题去找答案吧。我们回到Revit上面。

在Revit里面，前面有文章提到有2种读取几何信息的方法，一种是解析Solid，一种是使用Revit的IExploter接口。

我比较喜欢用第一种方法，尤其是对于弧面的压缩大约比第二种方法节约30%，尤其还能对细小的非主要实体进行过滤。这个不详谈，还是先说法线是怎么来的。

首先，把Face经过get_Triangle之后每个三角面MeshTriangle的三个顶点，假设是p1,p2,p3，返回一个法线。

 private XYZ GetNormal(XYZ p1, XYZ p2, XYZ p3)
        {
            var v1 = p2 - p1;
            var v2 = p3 - p1;
            return v1.CrossProduct(v2).Normalize();
        }

这样每个点面都有法线啦，当然也可以这样解释：p1.normal=p2.normal=p3.normal=三角面.normal。

然后，管理整个Face的所有顶点法线。如果一个顶点p1有多次出现在不同的Mesh.Triangle的其中1个顶点，请把这些normal相加之后作为顶点p1的法线。请把这些normal相加之后作为顶点p1的法线！请把这些normal相加之后作为顶点p1的法线！

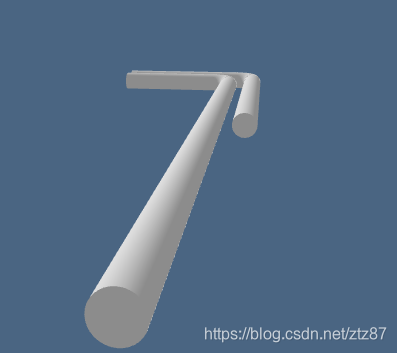

这样就能得到结果了，再用FaceNormalsHelper去分析，你会发布每个顶点的法线就是只有1条的。通过光源照射到物体，反射到相机的亮度就有很好的渐变层次，看起来特别真实。
