JLINK RTT的入门与实践之一：使用RTT代替UART

          在单片机开发中，调试信息的打印通常依赖于串口，但若未预留串口，JLINK调试器的RTT（Real-Time Transfer）功能可以成为替代方案。RTT通过JLINK调试器实现目标设备与调试主机之间的实时通信，支持日志输出和数据采集，且对系统性能影响较小。

1、安装JLink驱动

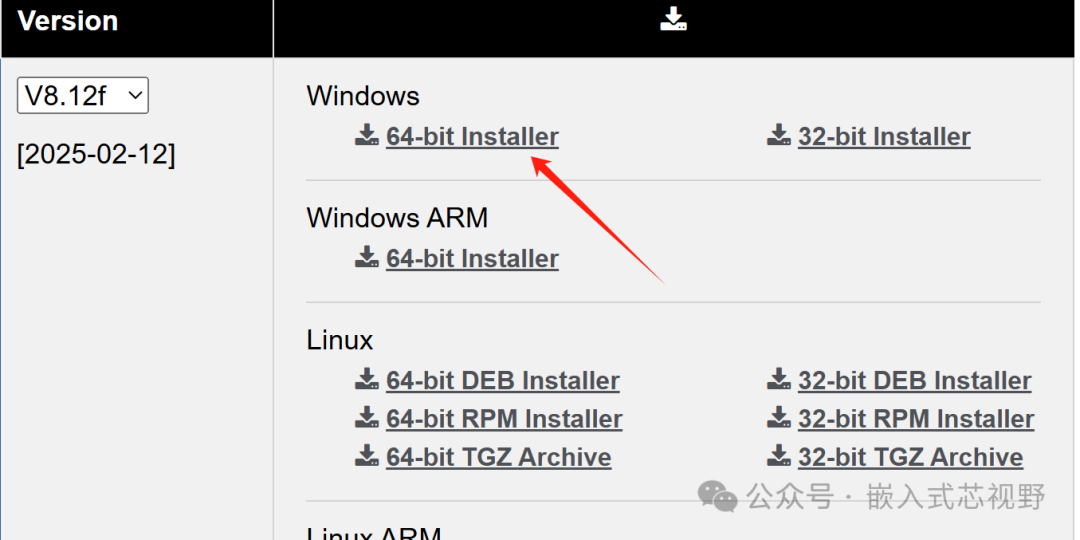

       下载链接：https://www.segger.com/downloads/jlink/。买回来JLink驱动后，一般卖家都会提供JLink的驱动程序，驱动安装完成后就可以下载调试程序了。

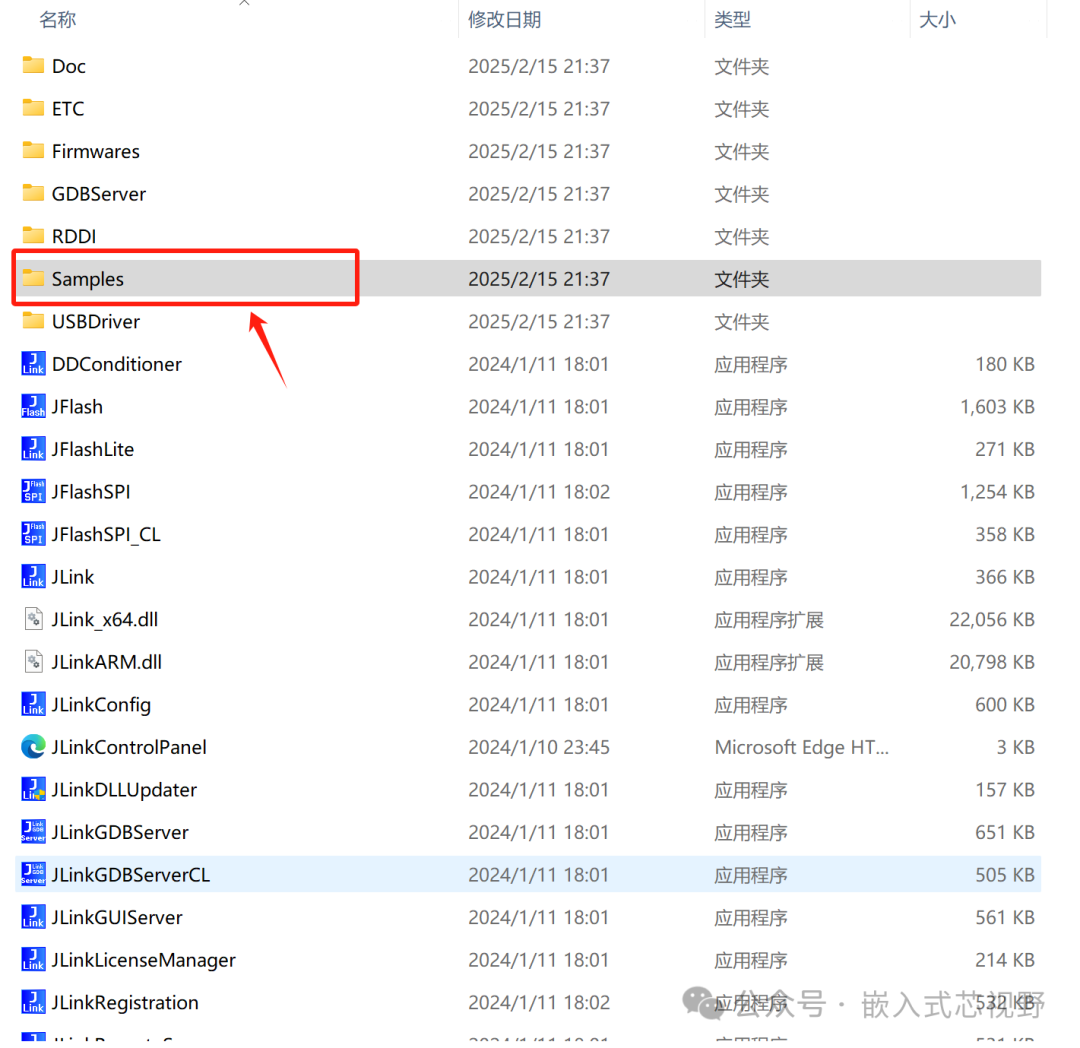

          现在要使用JLink的RTT功能，就需要在官网下载完整的Jlink包，最新版本的是V8.12f版本的，其他的版本也可以。下载完成后直接安装可以了。安装完成后你会在你的安装目录下看到如下内容：

2、移植RTT

2.1MDK 中移植 RTT 组件

（1）示例工程分组如下：

（2）在工程目录里面新建一个 SEEGER 文件夹，将 RTT 组件内容全都添加进去。

               添加的内容如下：

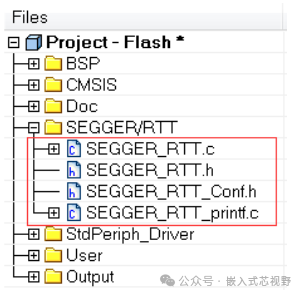

（3）添加 RTT 组件到 MDK 工程里面。将第2 步中 RTT 文件中的四个文件全部添加到 MDK 工程里面，添加后的效果如下：

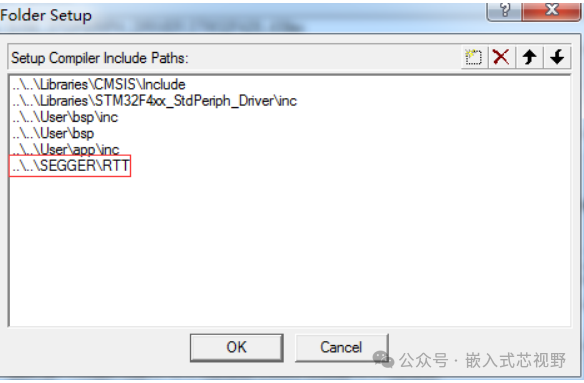

（4）也是最后一步，添加路径。

2.2IAR 中移植 RTT 组件

（1）示例工程分组如下：

（2）在工程目录里面新建一个 SEEGER 文件夹，将 RTT 组件内容全都添加进去。

添加的内容如下：

（3）添加 RTT 组件到 IAR 工程里面。将第2 步中 RTT 文件中的四个文件全部添加到 IAR 工程里面，添加后的效果如下：

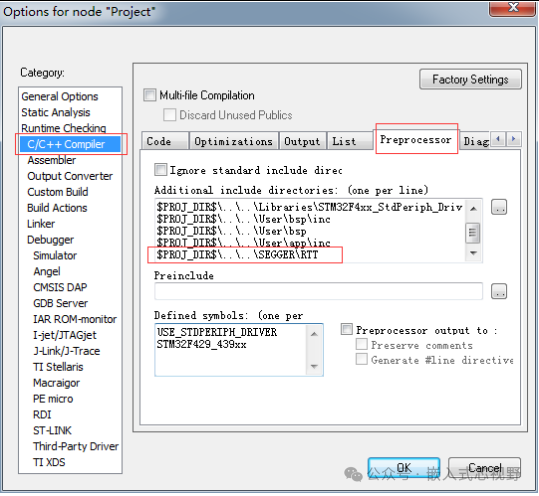

（4）最后一步，添加路径。

3、RTT 使用方法（RTT Viewer）

RTT 的电脑端软件 JLINK RTT Viewer 就在大家的 JLINK 电脑端驱动安装目录里面，下面把这个软件。

第 1 步：将板子下载程序后，重新上电。

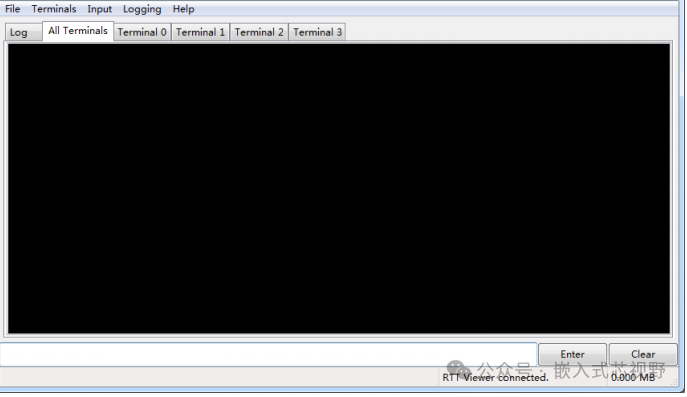

第 2 步：打开软件 RTT Viewer，效果如下：

第3步弹出的界面效果如下：

第4步，打开这个软件就连接上了。如果没有连接上，点击菜单 File->Connect

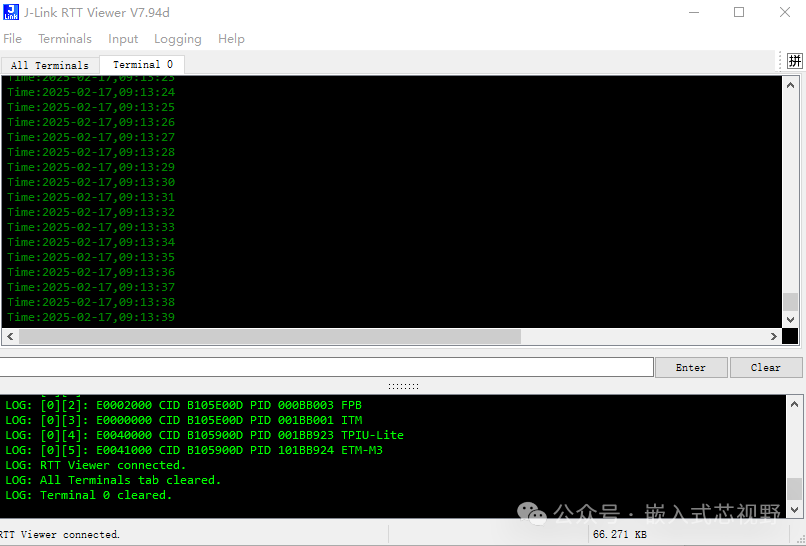

即可。可以选择 Log 选项查看：

4、RTT 的 API 函数说明

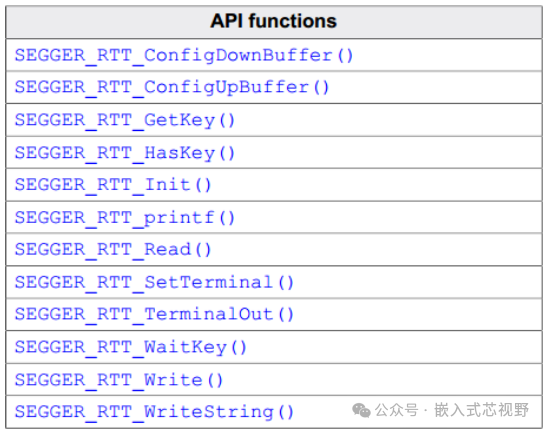

  RTT 支持如下 API：

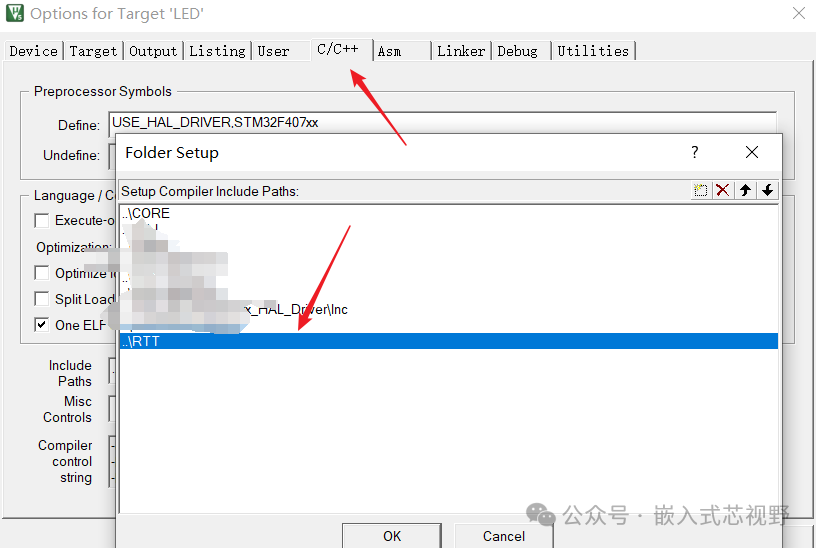

     （4）当然还要记得添加RTT的头文件路径，把RTT的源码添加到工程中即可。

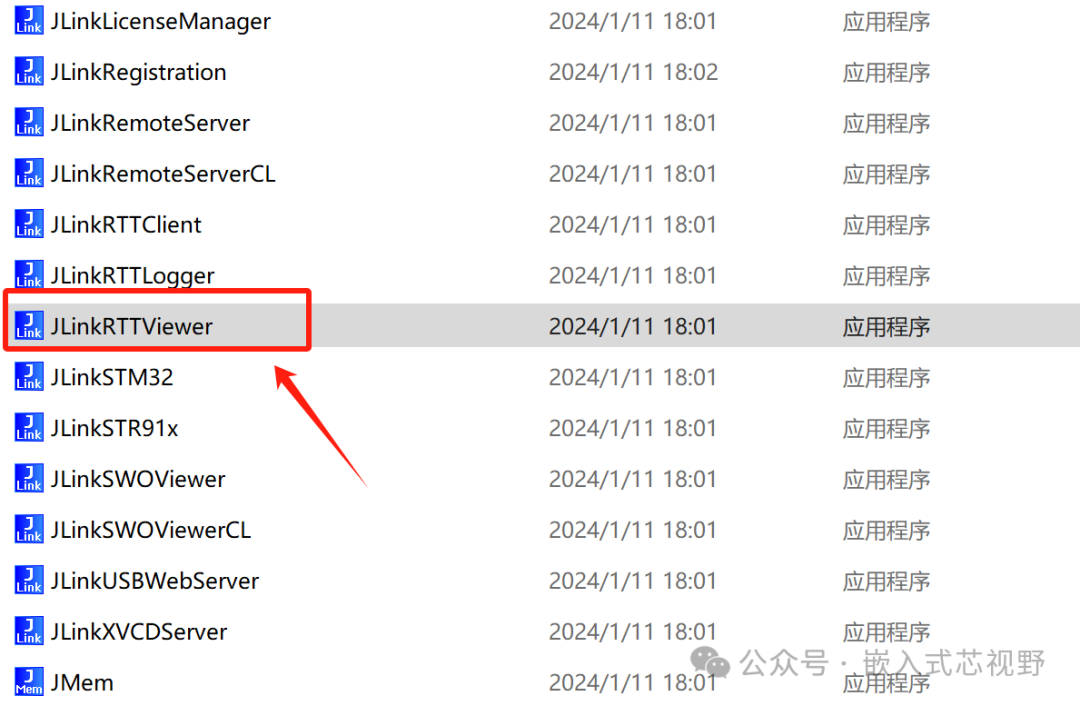

    （5）打开JLink安装目录下的JLinkRTTViewer.exe

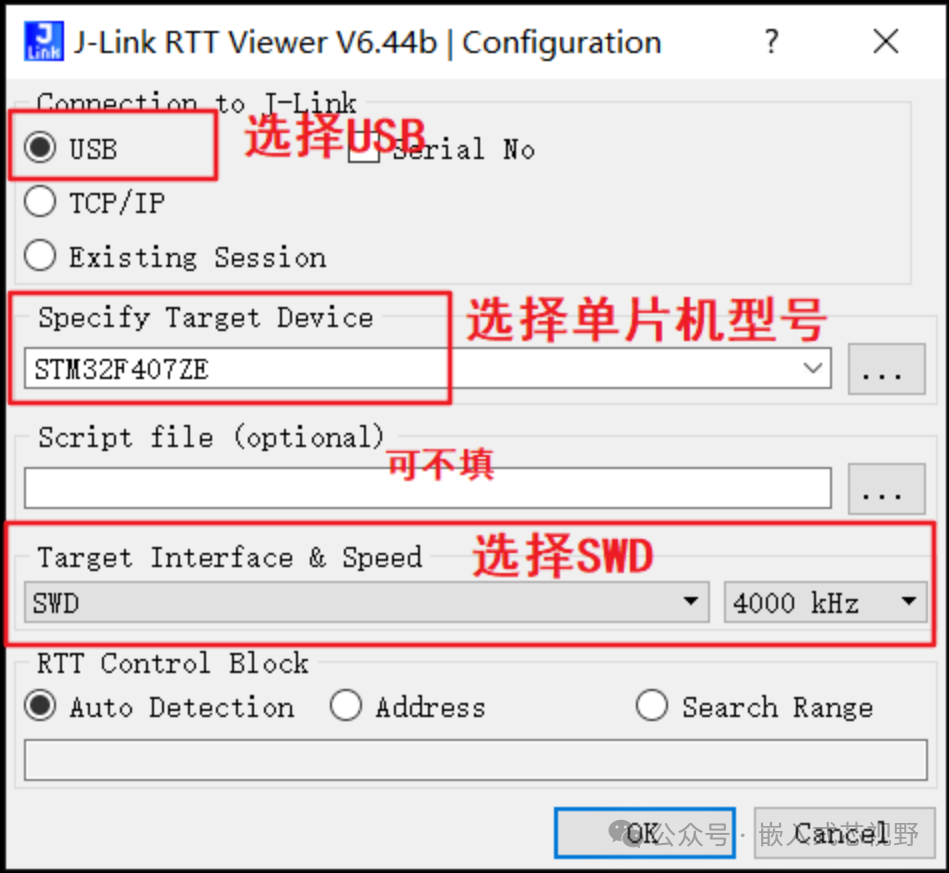

   （6）RTT按照如下设置：
