Keil MDK开发环境生成Bin格式文件全攻略

在嵌入式开发中，Keil MDK（Microcontroller Development Kit）是许多开发者首选的集成开发环境（IDE）。它支持多种ARM Cortex-M微控制器，并提供了强大的调试和编译功能。在实际开发中，我们常常需要将编译后的代码生成Bin格式文件，以便用于固件烧录或OTA升级等场景。本文将详细介绍如何在Keil MDK开发环境中生成Bin格式文件。

---

一、什么是Bin文件？

Bin文件（二进制文件）是一种包含纯二进制数据的文件格式，通常用于存储微控制器的固件。与Hex文件相比，Bin文件更加紧凑，直接反映了内存中的数据分布，因此常用于生产烧录或远程升级。

---

二、为什么需要生成Bin文件？

1. 固件烧录：许多烧录工具（如J-Link、ST-Link）支持直接烧录Bin文件。

2. OTA升级：在无线升级（Over-The-Air）中，Bin文件是常用的传输格式。

3. 节省空间：Bin文件比Hex文件更小，适合存储和传输。

---

1. 三、在Keil MDK中生成Bin文件的步骤

   1. 打开工程

   启动Keil MDK，并打开你的目标工程。如果还没有工程，可以先创建一个新工程。

   2. 配置输出选项

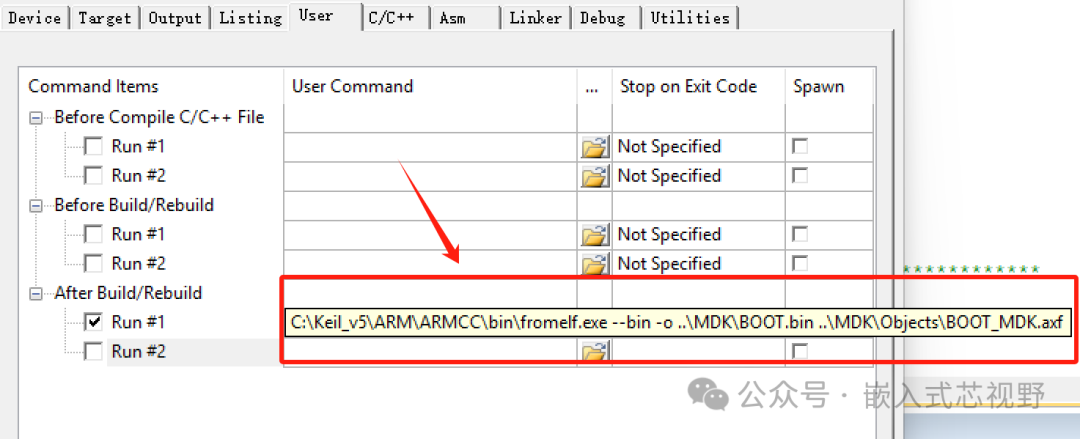

   • 在Options for Target对话框中，切换到User选项卡。

   • 在Run User Programs After Build/Rebuild部分，勾选Run #1。

   • 在Run #1的输入框中，输入以下命令：

   • 进入Project菜单，选择Options for Target（或直接按快捷键Alt+F7）。

   • 在弹出的对话框中，切换到Output选项卡。

   • 勾选Create HEX File选项，确保生成Hex文件。这一步虽然不是直接生成Bin文件，但Hex文件是生成Bin文件的基础。

   • 3. 使用fromelf工具生成Bin文件

     Keil MDK自带了一个名为fromelf的工具，可以将Hex文件或ELF文件转换为Bin文件。以下是具体配置步骤：

2. C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin -o ..\MDK\BOOT.bin ..\MDK\Objects\BOOT_MDK.axf



4. 编译工程

• 保存设置后，点击Build（F7）或Rebuild（Ctrl+Alt+F7）按钮编译工程。

• 编译完成后，fromelf工具会自动生成Bin文件，并保存到指定路径。

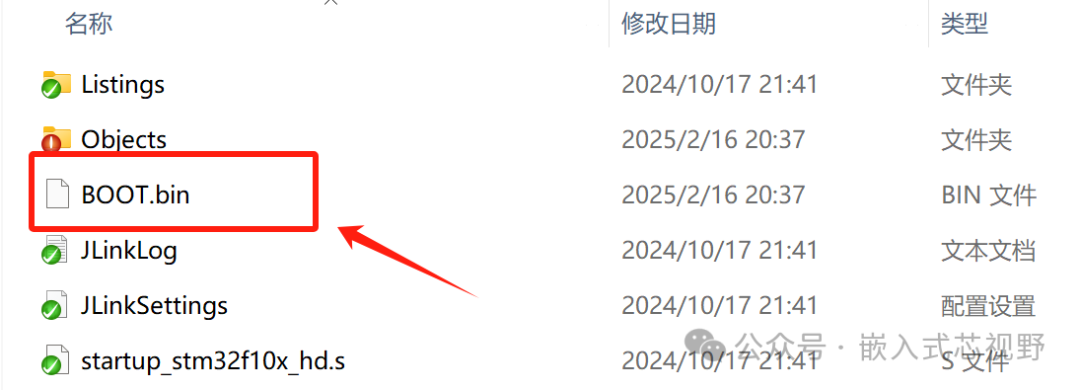

5. 验证生成

• 打开输出路径（例如.\Output\），检查是否生成了project.bin文件。

• 如果文件存在，说明生成成功。
