面包板实验报告

一，实验目的

1，学会和了解面包板的结构和使用方法。

2，掌握电路面包板的安装

3，掌握面包板的连线

4，通过搭建的电路面包板，学会运用示波器观察输出波形，掌握信号发生器和示波器的基本使用方法。

二，实验仪器

电路面包板，信号发生器，示波器，电压源，二极管，电阻，电容，杜邦线等材料。

三，实验步骤

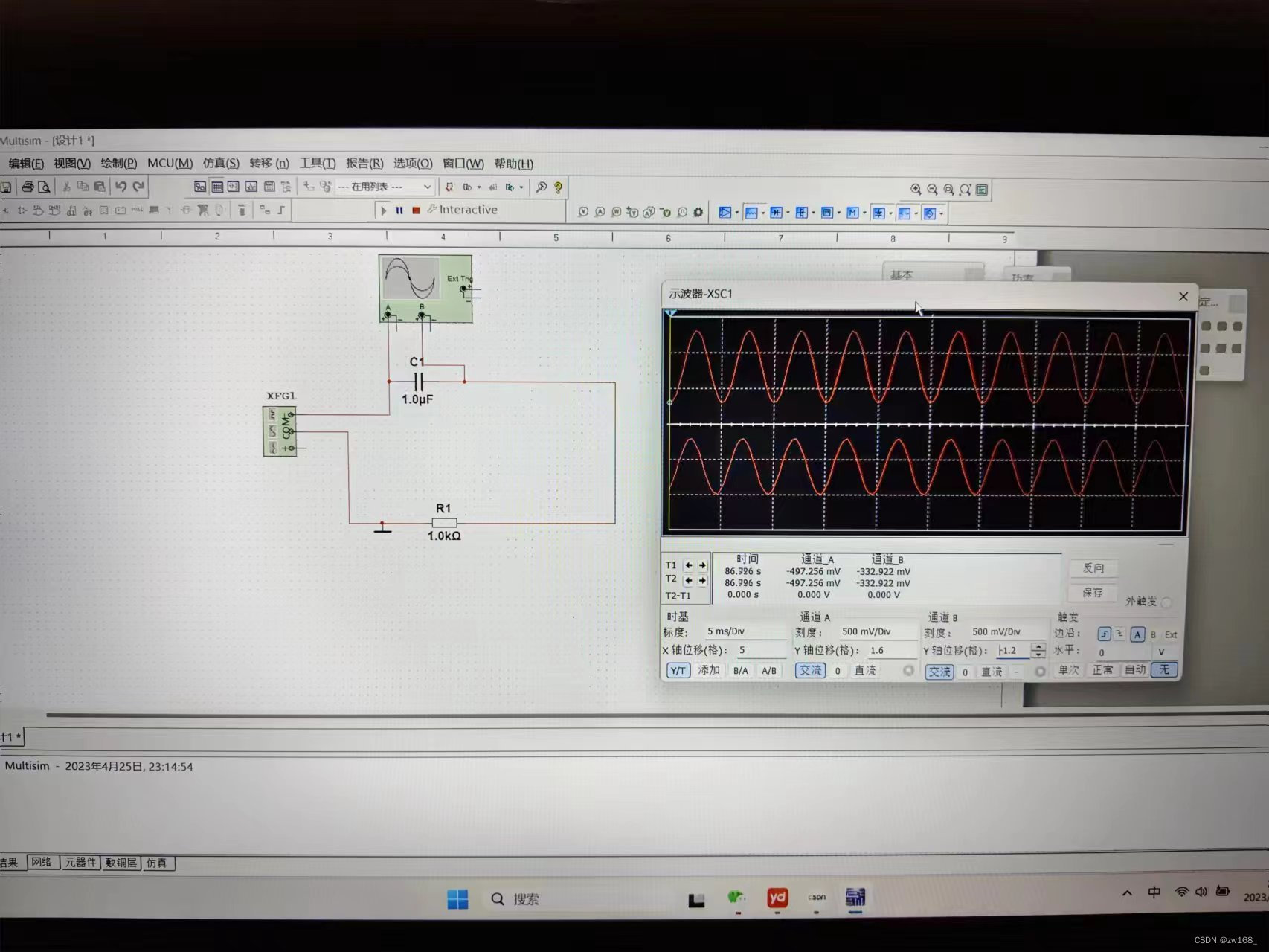

1.用multisim对实际电路进行仿真。



2.选择二极管，电阻，电容，杜邦线等材料并插入电路面包板相应的插孔中。

3.通过杜邦线将不同的原件连接起来，形成闭合电路。

4.将面包板用导线与电压源相连，并用从小到大的电压测试二极管的发光程度，并观察电压的变化值，调到最适电压值进行实验。

5.将信号发生器的正极与电路中的管脚相连，将示波器的探头分别连接到电路的入口和出口，打开示波器和信号发生器。

6.调整信号发生器的频率和幅度，观察示波器上的输出波形。

7.观察并记录实验现象和结果。

四，实验结果与分析

1.搭建电路时要保证电路连接可靠，避免接触不良或短路。

2.调整信号发生器的频率和幅度，可以得到不同形状的波形，同时观察波形的频率和幅度变化，若出现问题用万用表进行检测。

五，实验结论

通过本次实验，学习了电路面包板搭建电路、信号发生器生成信号和示波器观察波形的基本使用方法，掌握了在面包板上搭建电路并通过示波器观察信号波形的基本技能。
