CAD中直筒拉伸次数计算以及高度宽度

虽然现在有很多软件可以直接计算出来；还是写一篇博客来记录一下，纯手工是如何计算的。

毕竟好记性不如烂笔头。

步骤一  计算体积

步骤二  获得展开尺寸

步骤三  计算第一次拉伸和N次拉伸

步骤一  计算体积

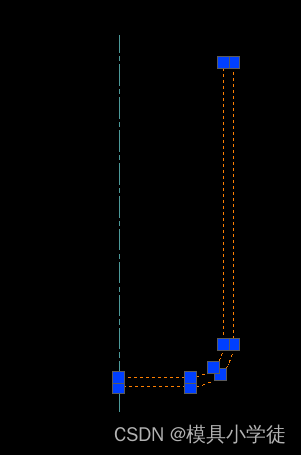

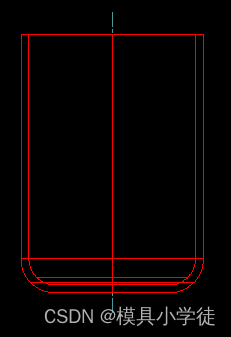

1.   在CAD中串接一半的直筒，然后使用CAD快捷命令REV，沿着青色线旋转变成3D实体

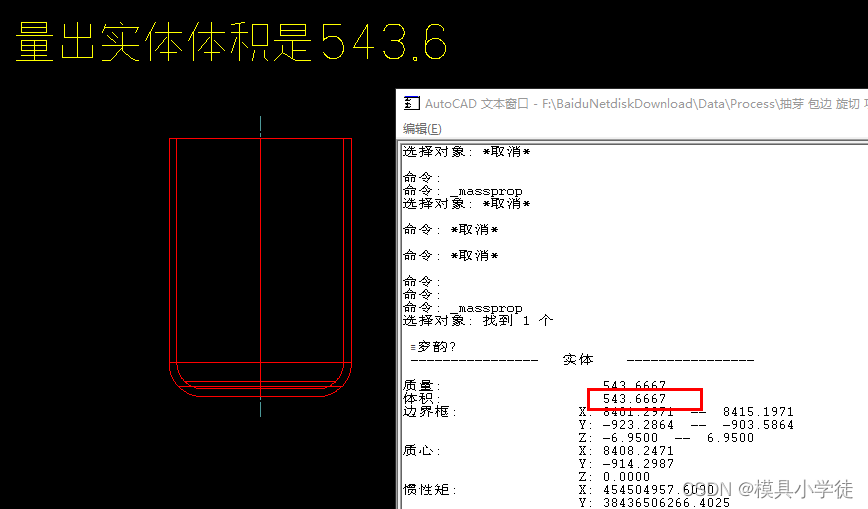

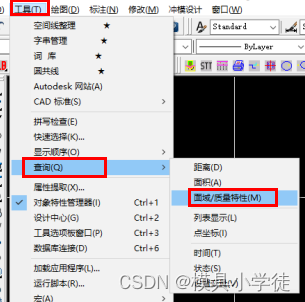

2.  工具栏 - 查询 - 面域 - 选择刚才的3D实体，获得体积

步骤二  获得展开尺寸

根据公式  体积=面积*高    既体积=3.14*R²*料厚

其中体积(543.6)  厚度(0.6)  我们已经得知，求面积   那就是543.6除以0.6 等于906

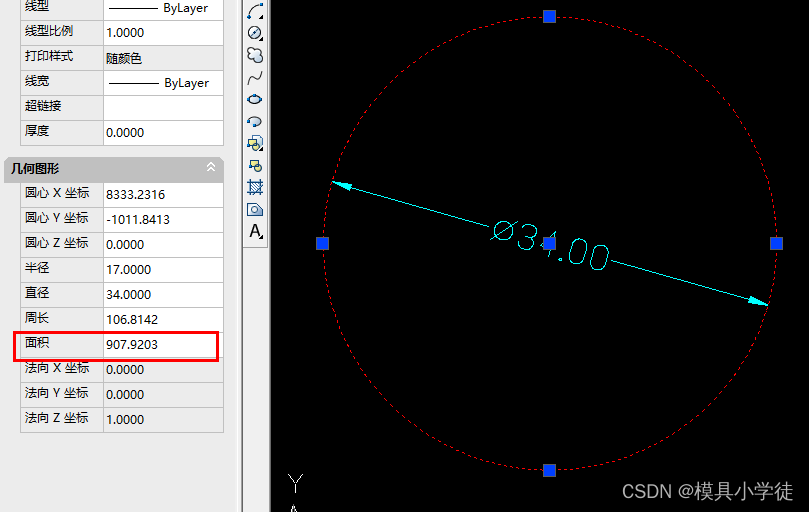

可以在CAD中随便画一个任意R的圆，然后修改面积为906 就可以得到展开尺寸为34

步骤三  计算第一次拉伸和N次拉伸

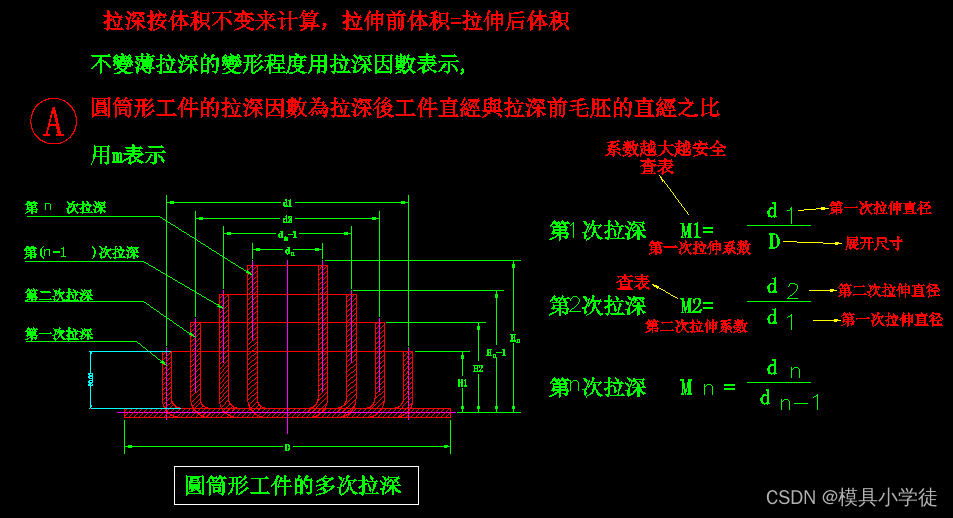

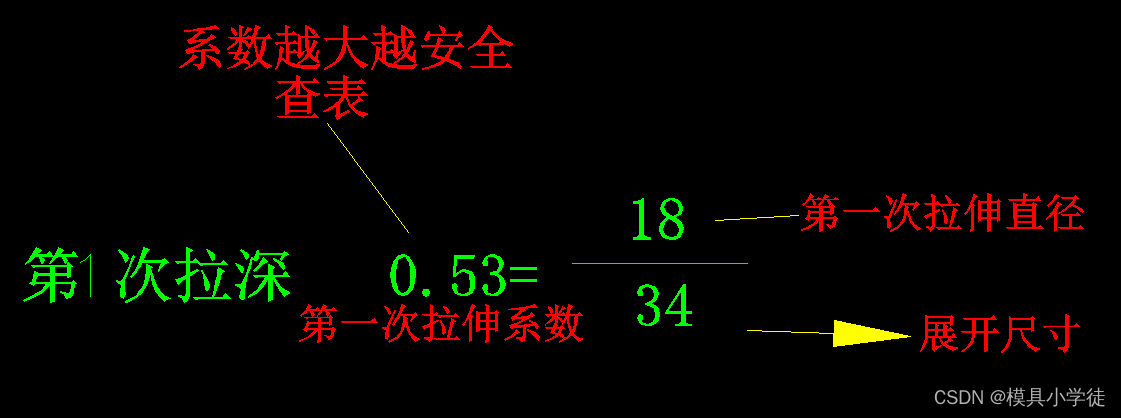

根据公式 拉伸系数 = 拉伸直径 除以 展开尺寸   那么拉伸直径 = 拉伸系数(0.53) * 展开尺寸(34)

其中系数越大越安全，不同的材质系数不一致，最后会附上一般材质的经验系数表



这个时候就会发现一个问题，拉伸的直径确认了，那拉伸的高度如何得知？

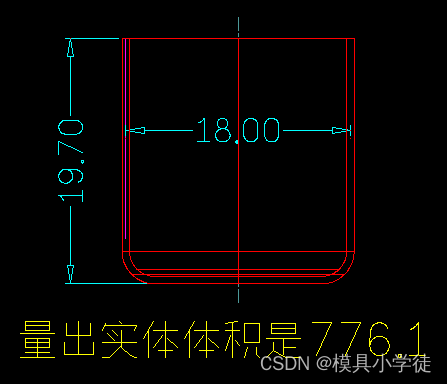

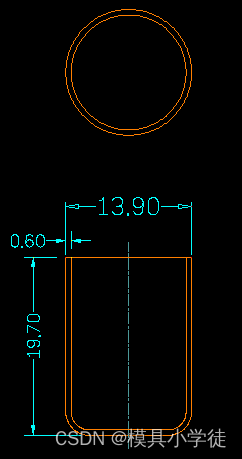

先假设高度为19.7mm(这里可以是任意数)，直径18mm；  利用步骤一的方法，查出体积是776.1

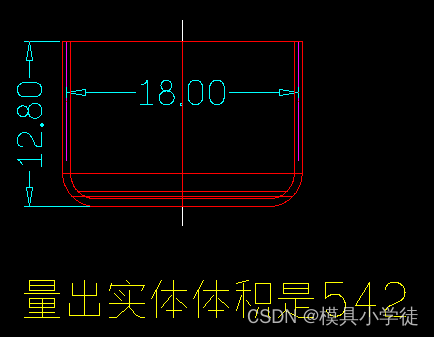

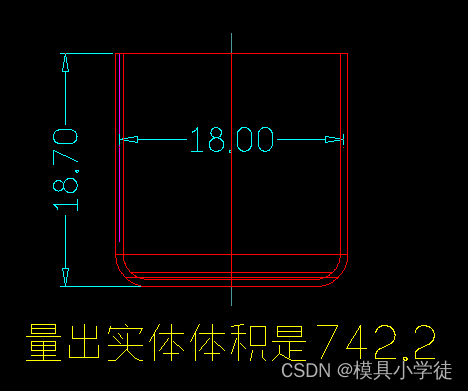

然后在测量一个高度为18.7mm的体积为 742.2

这里就得知，高度降低1mm，体积就会减少776.1-742.2=33.9

利用体积不变的拉伸原则，体积 776.1(高度为19.7mm) - 产品体积(543.6) = 232.5

232.5 除以 33.9(每降1mm高度的体积) = 6.9mm(需要降低的高度)

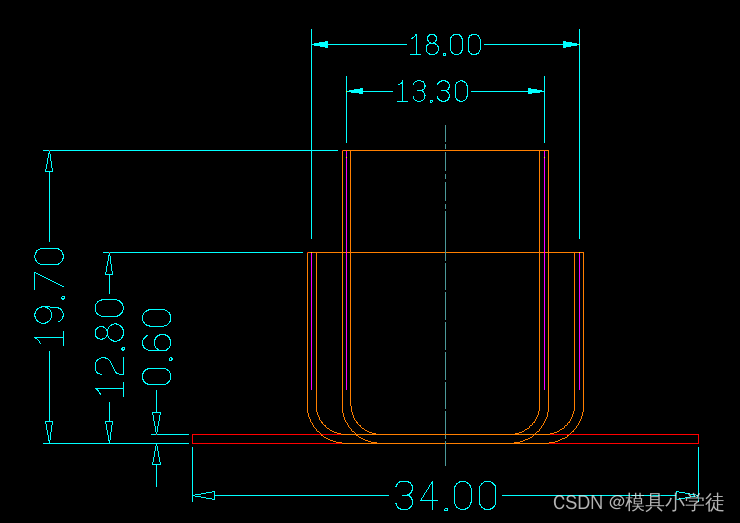

也就得知第一次拉伸的高度12.8(19.7-6.9) 和 直径18

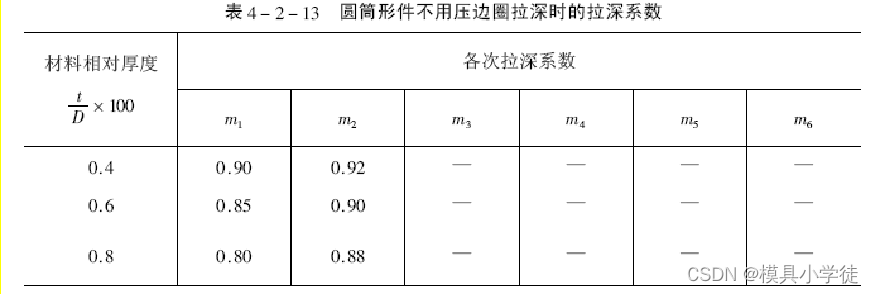

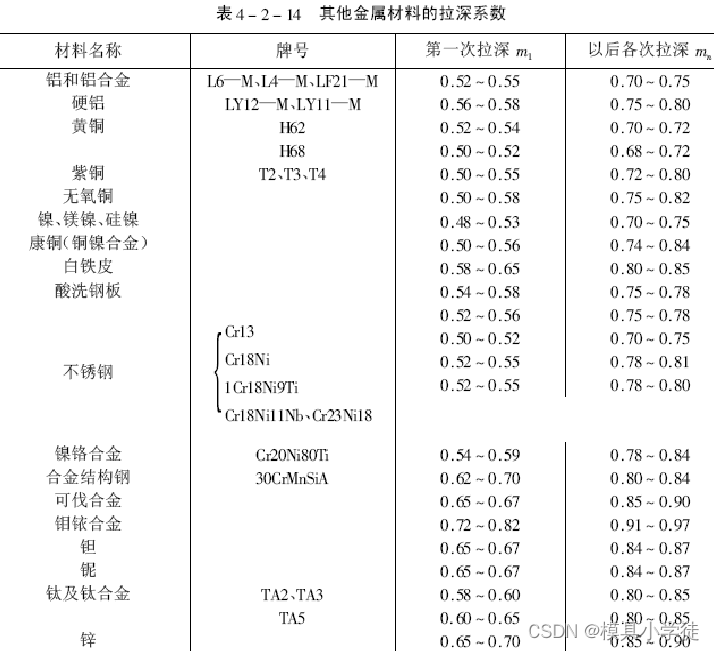

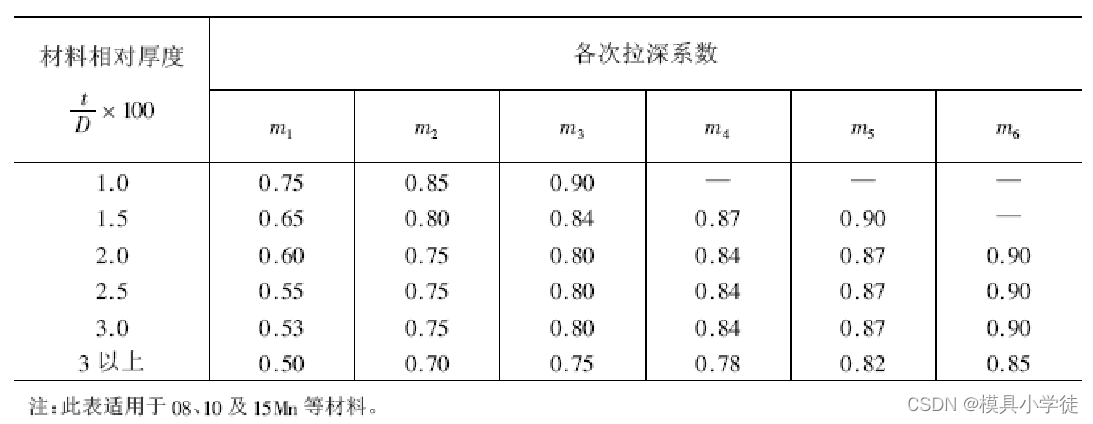

不同材料的拉伸系数如下

最后附上以上计算的素材
