ESP32移植wolfssl方法

转自：https://www.jarviswang.me/?p=599



自2015年ESP32发布以后，官方号称很牛逼，关注度也挺高，但实际上呢，我们这些拿到芯片开发的第一批用户来说，也踩了不少坑，文档渣、例子少，生态相比传统大公司比如TI，ST之流还是有很大差距，这次打算移植wolfssl这个库到ESP32上也费了不少劲，过程顺便记录下方便大家参考。

wolfssl是一个轻量级的的SSL库，支持的协议还挺全的，比较适合嵌入式系统，而且使用起来比OpenSSL和mbedTLS简单多了。所以就打算在ESP32上移植这个ssl库。另外，ESP32上自带了OpenSSL和mbedTLS，如果仅仅是实现SSL功能，用这两个库已经足够，但是api用起来没有wolfssl那么简洁好用，所以个人还是更喜欢wolfssl这个库。

好了接下来开始吧，网上完全找不到类似的资料，在wolfssl论坛上有人尝试移植成功过，但是并没有放出方法以及源码，所以此时此刻只能自己尝试移植了。我这里移植用的是乐鑫官方的esp-idf模板库，arduino应该也大同小异。

ESP官方的esp-idf把组件也就是库放在components目录下，每个组件一个文件夹，在组件文件夹目录里会有一个component.mk文件，用于指定每个组件的include目录和源码目录。而整个工程的project.mk会搜索components目录下的每个目录，寻找component.mk来对每个组件进行编译。所以我们要把wolfssl源码放在components目录下。

首先，我们去wolfssl官网下载最新的源代码：

https://wolfssl.com/wolfSSL/download/downloadForm.php

然后，我们在components文件夹下新建wolfssl目录，然后把源码拷贝过来，目录结构如下：

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14

. ├── build ├── components │   │ │   │      ... │   ├── wolfssl │   │ │          ... ├── main │   ... ├── Makefile ├── README.md ├── sdkconfig └── sdkconfig.old

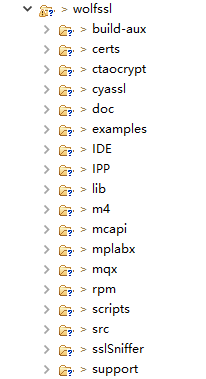

wolfssl目录下保持源码原来的结构即可，如图：

然后，在wolfssl目录下新建一个component.mk文件，内容如下：

?

1 2 3 4 5 6 7

# # Component Makefile #   COMPONENT_ADD_INCLUDEDIRS := ../wolfssl COMPONENT_PRIV_INCLUDEDIRS := ../freertos/include/freertos COMPONENT_SRCDIRS := src wolfcrypt/src

为什么是这样我大概解释一下，如果有需要的可以看wolfssl官方的说明，wolfssl根目录下面看似有很多文件夹，但实际有用的只有这几个：
./wolfssl — 这个文件夹是wolfssl的所有头文件
./src — 这个是wolfssl功能代码
./wolfcrypt/src — 这个是wolfssl的所有加密算法源码实现
由于wolfssl的代码中对头文件的引用都是wolfssl/xxxx.h这种形式的，所以我们头文件包含的目录应该是wolfssl的根目录，所以我们COMPONENT_ADD_INCLUDEDIRS变量要设置为当前目录，才变成我的这种写法，另外由于esp-idf使用的系统是FreeRTOS，所以wolfssl也要结合FreeRTOS来编译，所以FreeRTOS的头文件目录也要加上。

这一步完成了之后，我们需要修改wolfssl/wolfcrypt/settings.h
大致修改如下几处：
一、反注释FREERTOS和WOLFSSL_LWIP宏定义，因为esp-idf使用的是FreeRTOS+lwip方式的系统+协议栈。

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

... /* Uncomment next line if using PIC32MZ Crypto Engine */ /* #define WOLFSSL_MICROCHIP_PIC32MZ */   /* Uncomment next line if using FreeRTOS */  #define FREERTOS   /* Uncomment next line if using FreeRTOS+ TCP */ /* #define FREERTOS_TCP */   /* Uncomment next line if using FreeRTOS Windows Simulator */ /* #define FREERTOS_WINSIM */   /* Uncomment next line if using RTIP */ /* #define EBSNET */   /* Uncomment next line if using lwip */  #define WOLFSSL_LWIP   /* Uncomment next line if building wolfSSL for a game console */ /* #define WOLFSSL_GAME_BUILD */ ...

二、找到如下地方，添加一些宏定义：

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49

... #ifdef FREERTOS     #include "FreeRTOS.h"       /* FreeRTOS pvPortRealloc() only in AVR32_UC3 port */     #if !defined(XMALLOC_USER) && !defined(NO_WOLFSSL_MEMORY)         #define XMALLOC(s, h, type)  pvPortMalloc((s))         #define XFREE(p, h, type)    vPortFree((p))         //新增如下一行：         #define XREALLOC(p, n, h, type) pvPortRealloc((p), (n))       #endif       #ifndef NO_WRITEV         #define NO_WRITEV     #endif     #ifndef HAVE_SHA512         #ifndef NO_SHA512             #define NO_SHA512         #endif     #endif     #ifndef HAVE_DH         #ifndef NO_DH             #define NO_DH         #endif     #endif     #ifndef NO_DSA         #define NO_DSA     #endif     #ifndef NO_HC128         #define NO_HC128     #endif       #ifndef SINGLE_THREADED         #include "semphr.h"     #endif       //新增下面的宏定义：     #ifndef HAVE_ECC         #define HAVE_ECC     #endif       #define WOLFSSL_DTLS     #define HAVE_SOCKADDR     #define DEBUG_WOLFSSL     #define NO_DEV_RANDOM     #include "esp_system.h" #endif ...

另外，由于esp-idf里的freeRTOS没有pvPortRealloc这个定义，但这个功能是已经实现的只是没封装，所以现在要自己去封装这个函数：
找到components/freertos/port.c，在vPortFree函数后面添加如下函数：

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

... void *pvPortMalloc( size_t xWantedSize ) {     return heap_caps_malloc(xWantedSize, MALLOC_CAP_8BIT); }   void vPortFree( void *pv ) {     return heap_caps_free(pv); } //添加如下内容： void *pvPortRealloc( void *pv, size_t size ) {     return heap_caps_realloc(pv, size,MALLOC_CAP_8BIT); } ...

然后找到components/freertos/include/freertos/portable.h
在vPortFree的定义后面添加pvPortRealloc的定义：

?

1 2 3 4 5 6 7

... void *pvPortMalloc( size_t xSize ) PRIVILEGED_FUNCTION; void vPortFree( void *pv ) PRIVILEGED_FUNCTION; //添加如下一行： void *pvPortRealloc( void *pv, size_t size ) PRIVILEGED_FUNCTION; void vPortInitialiseBlocks( void ) PRIVILEGED_FUNCTION; ...

最后，由于wolfssl要正常工作还需要一个随机数发生器，默认使用的是/dev/urandom，但是FreeRTOS上面是没有这个io设备的，所以我们在前面有定义过NO_DEV_RANDOM，这时候我们需要自己实现随机数生成的函数，不过好在ESP32自带了硬件随机数发生器，所以写起来也比较简单：
修改wolfcrypt/src/random.c
找到如下位置，在wc_GenerateSeed函数里填上具体实现的代码，下面的代码是我的实现，你也可以自己实现，esp_random()函数一次能获得4个字节随机数，我直接只用最低字节，方便点：

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14

... #elif defined(NO_DEV_RANDOM)       //#error "you need to write an os specific wc_GenerateSeed() here"         int wc_GenerateSeed(OS_Seed* os, byte* output, word32 sz)     {         for (int i=0;i<sz;i++)             output[i] = esp_random()&0xFF;           return 0;     } ...

完成这些步骤之后，我们编译esp-idf，这时候wolfssl库应该就能正常编译通过了，会在build/wolfssl目录下生成libwolfssl.a，这时候我们在自己编写app的时候就可以使用wolfssl相关的头文件了。

最后，如果app要引用wolfssl的话，编译到wolfssl的时候可能会报错找不到头文件，这时候就需要在app/main目录下的component.mk文件中添加如下行：

?

1 2 3 4 5 6 7 8 9

# # Main component makefile. # # This Makefile can be left empty. By default, it will take the sources in the # src/ directory, compile them and link them into lib(subdirectory_name).a # in the build directory. This behaviour is entirely configurable, # please read the ESP-IDF documents if you need to do this. # COMPONENT_PRIV_INCLUDEDIRS := ../../components/freertos/include/freertos ../../components/wolfssl

然后就可以正常使用wolfssl的函数了
