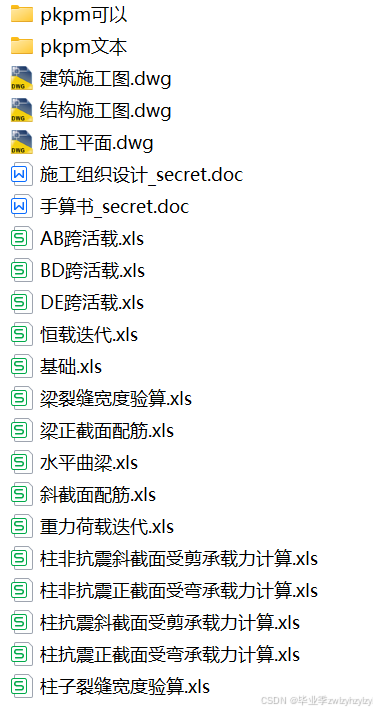

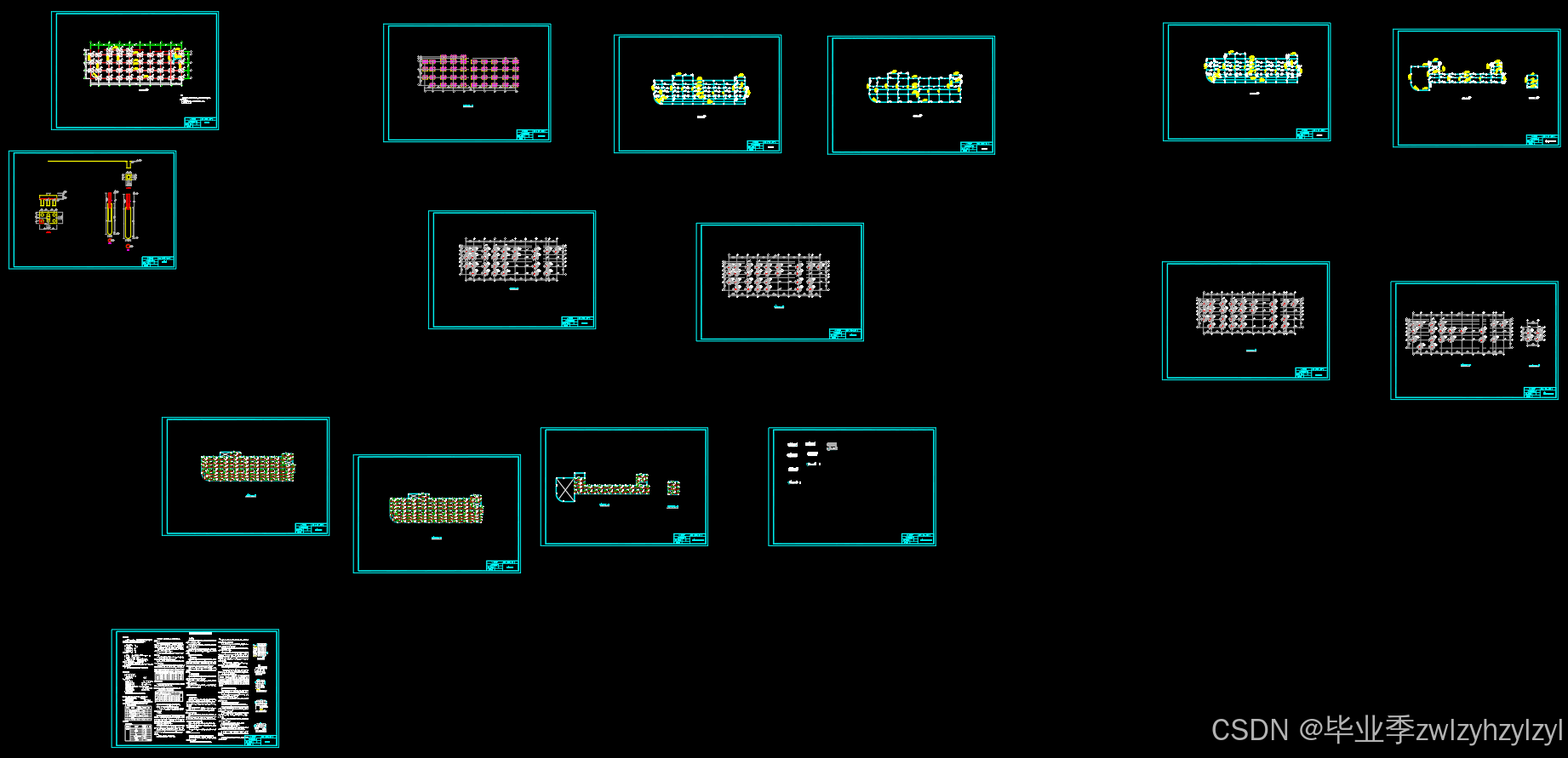

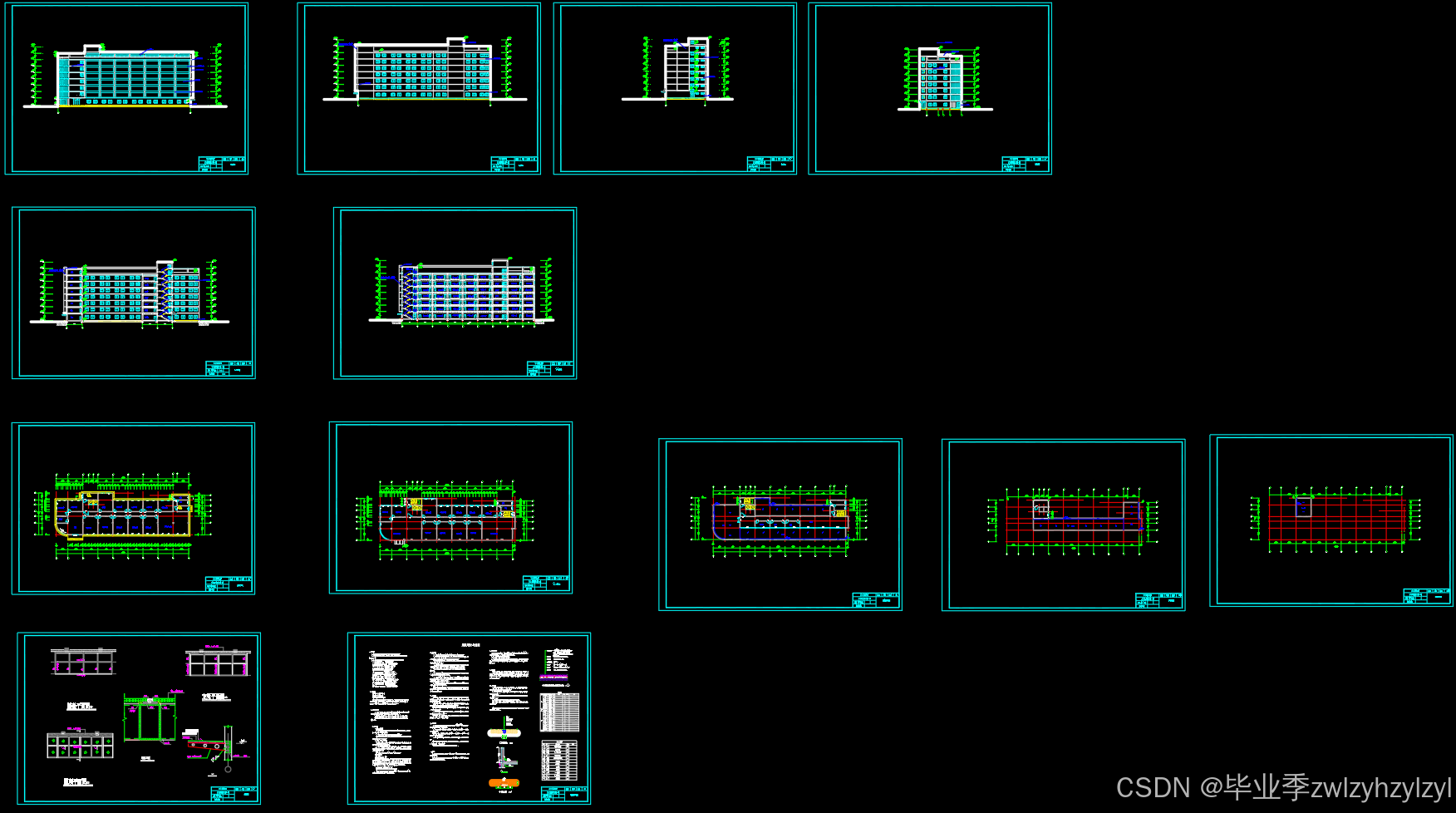

8层综合办公楼全套设计（含计算书，建筑图、结构图，施工组织设计，PKPM电算等下载资料）

绪  论

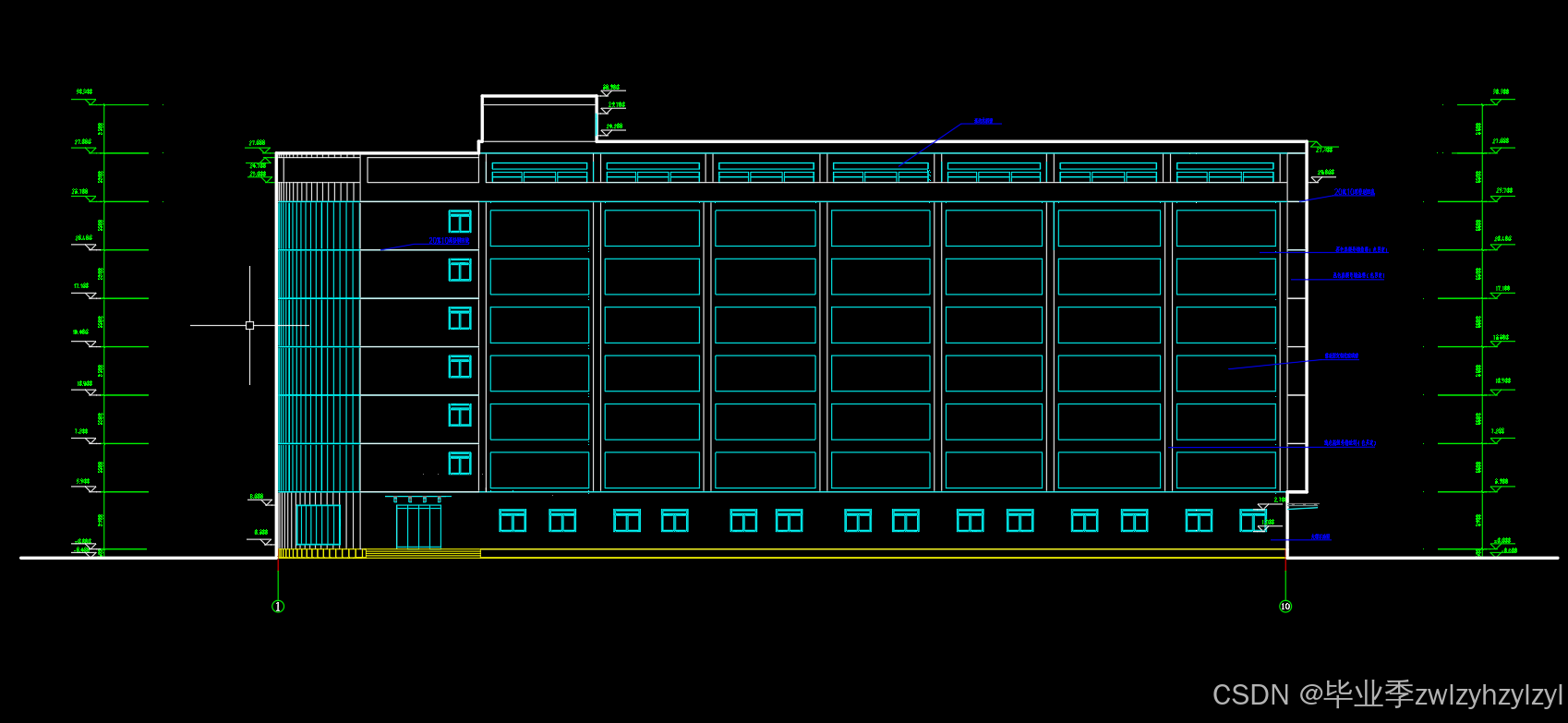

这次毕业设计任务是框架楼房的设计。本建筑是一座高层综和办公楼，大楼共八层。主要用于办公，顶层分上人屋面不上人屋面。此建筑部分主要进行建筑平面、剖面、立面的设计。力求建筑物的实用、经济、美观。采用较为简洁朴素的造型，给人亲切的感觉。但又为了不落呆板，需要在立面设计中采取一些措施。从立面的效果来看，有起有伏，富有层次感。

本设计分两部分进行，前三个星期进行建筑部分设计，其后的时间为结构部分设计及文本及图纸的整理。

建筑设计说明书要求：

根据场地条件，本设计在总平面中的考虑与布局；平面设计中个房间在功能、人流和交通等方面觉得布局和处理；建筑高度及各层层高的确定；立面和剖面设计说明；采光、通风、交通与疏散以及主立面装饰材料的选用与处理；建筑构造的考虑与设计；对本建筑设计优缺点的分析与设计体会、主要收获和建议。

结构设计计算书要求：

说明结构选型和结构布置理由及设计依据，列出结构计算的各个主要工程及全部计算结果，并附有必要的图表。

设计总共包括三大部分，具体内容为：第一部分建筑设计；第二部分 结构设计；第三部分 施工组织设计。

以上为毕业设计全部内容，虽然经过各个老师的详尽指导，经过小组同学的探索讨论，但其中不乏不足之处，还存在很多需要修改纠正和改进的地方，望各位老师指出。

目   录

一、  设计资料及结构选型   ……………………………………………………………

二、  框架设计简图及梁、柱线刚度 ……………………………………………………

三、 荷载计算 ……………………………………………………………………………

四、  内力计算 ……………………………………………………………………………

五、水平地震作用计算及内力、位移分析 ………………………………………………

六、风荷载作用下的位移验算及内力计算 ………………………………………………

七、迭代法计算竖向荷载作用下的框架结构 ……………………………………………

八、迭代法计算竖向荷载下的框架内力   ………………………………………………

九、梁截面设计与配筋计算 ………………………………………………………………

十、框架柱截面设计  ………………………………………………………………………

十一、桩基础的设计步骤  …………………………………………………………………

十二、水平曲梁的承载力计算  ……………………………………………………………

十三、楼梯间计算书  ………………………………………………………………………

参考文献  ……………………………………………………………………………………

一、设计资料及结构选型

1. 工程名称：XX国际综合大厦
2. 建设地点：城市主干道旁
3. 工程概况：建筑高度27m，共八层，首层层高3.9m，其余四层层高3.3m，                             室内外高差0.60m，具体情况可见结构平面布置图及剖面图。（见附图1、2）
4. 基本风压：50年一遇基本风压值ω0 =0.35 kN ∕ m2
5. 基本雪压：S0=0.70 kN ∕ m2 ，µr=1.0
6. 该地区属抗震设计七度设防区。
7. 材料选用：
8. 混凝土：梁板采用C25，柱采用C35。
9. 钢筋：本工程采用的钢筋主要是HPB235和HRB400。
10. 墙体：外墙厚240，内墙厚200.分别格子采用普通砖和加气混凝土砌块；砖γ= 18 kN ∕ m3       砌块γ= 6.5 kN ∕ m3 。

      窗：铝合金门窗γ= 28 kN ∕ m3

      门:钢塑门γ= 0.35 kN ∕ m2 ，木门γ= 0.2 kN ∕ m2

1. 构件初选截面尺寸：主梁400mm×650mm；次梁300mm×550mm；

方柱：700mm×700mm。

结构选型

1. 结构体系选型：采用钢筋混凝土现浇框架结构体系。
2. 屋面结构：采用现浇钢筋混凝土肋形屋盖，刚柔相结合的屋面，屋面板厚100mm。
3. 楼面结构：全部采用现浇钢筋混凝土肋形楼盖，板厚100mm。
4. 楼梯结构：采用钢筋混凝土板式楼梯。
5. 天沟：采用现浇天沟。

………………
