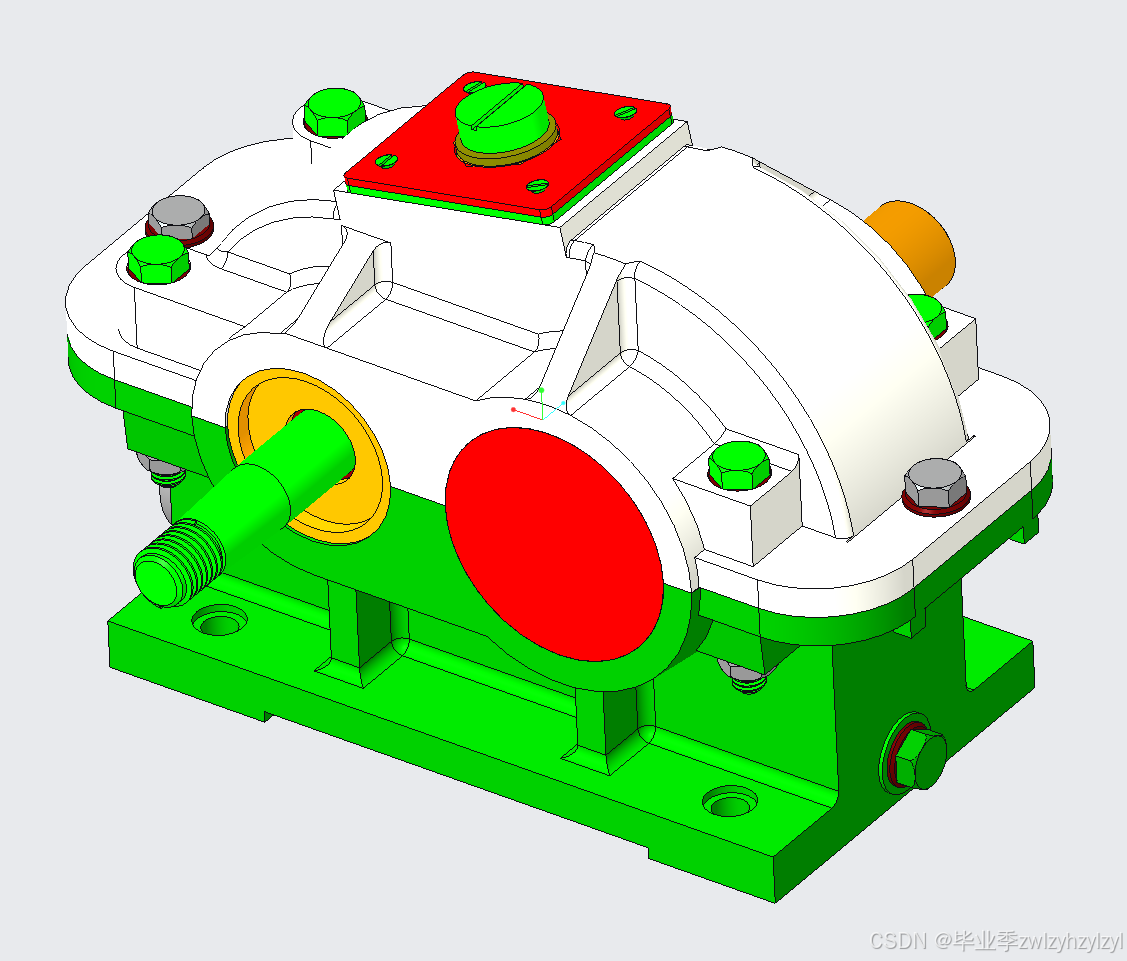

一级圆柱齿轮减速机装配图三维 CAD图纸 课程设计说明书

机械设计课程设计计算说明书

一、传动方案拟定…………….………………………………3

二、电动机的选择…………………………………………….4

三、确定传动装置总传动比及分配各级的传动比…….…….6

四、传动装置的运动和动力设计……………………………..7

五、普通V带的设计………………………………………….10

六、齿轮传动的设计…………………………………………..15

七、传动轴的设计………………………….…………………..18

八、箱体的设计………..…………………….………………….27

九、键连接的设计………………………………………………29

十、滚动轴承的设计……………………………………………31

十一、润滑和密封的设计………………………………………32

十二、联轴器的设计……………………………………………33

十三、设计小结……………………………………………….....33

一、设计课题：

     设计一用于带式运输上的单级直齿圆柱齿轮减速器。运输机连续工作，单向运转载荷变化不大，空载启动。减速器小批量生产，使用期限8年，一班制工作，卷筒不包括其轴承效率为97%，运输带允许速度误差为5%。

原始数据              题号
运输带拉力F （N）	1800
运输带速度V （m/s）	1.5
卷筒直径D （mm）	300
滚筒长度L (mm)	500

计算过程及计算说明

一、传动方案拟定

第三组：设计单级圆柱齿轮减速器和一级带传动

１、工作条件：使用年限8年，工作为一班工作制，载荷平稳，环境清洁。

２、原始数据：滚筒圆周力F=1800N；

带速V=1.5m/s；

滚筒直径D=300mm；

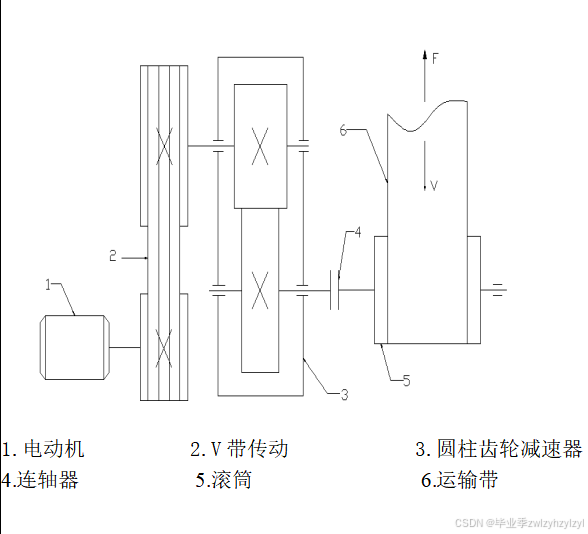

方案拟定：

　　　采用Ｖ带传动与齿轮传动的组合，即可满足传动比要求，同时由于带传动具有良好的缓冲，吸振性能，适应大起动转矩工况要求，结构简单，成本低，使用维护方便。



………………
