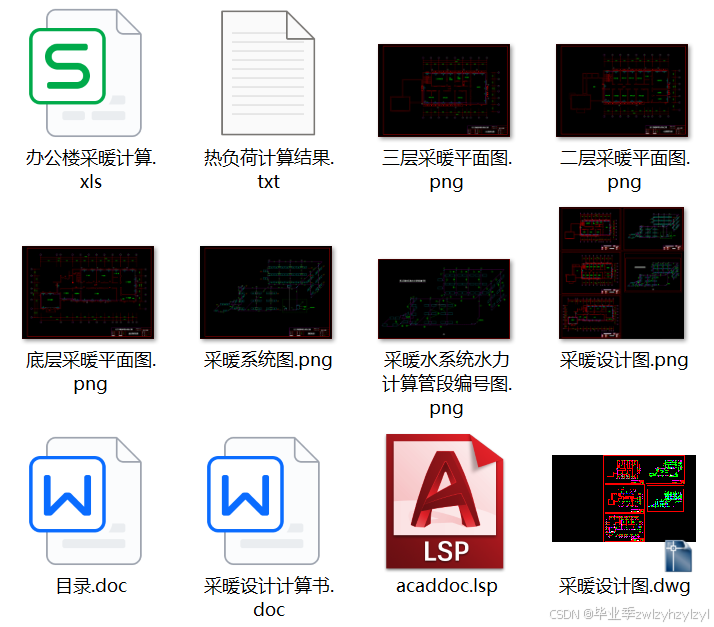

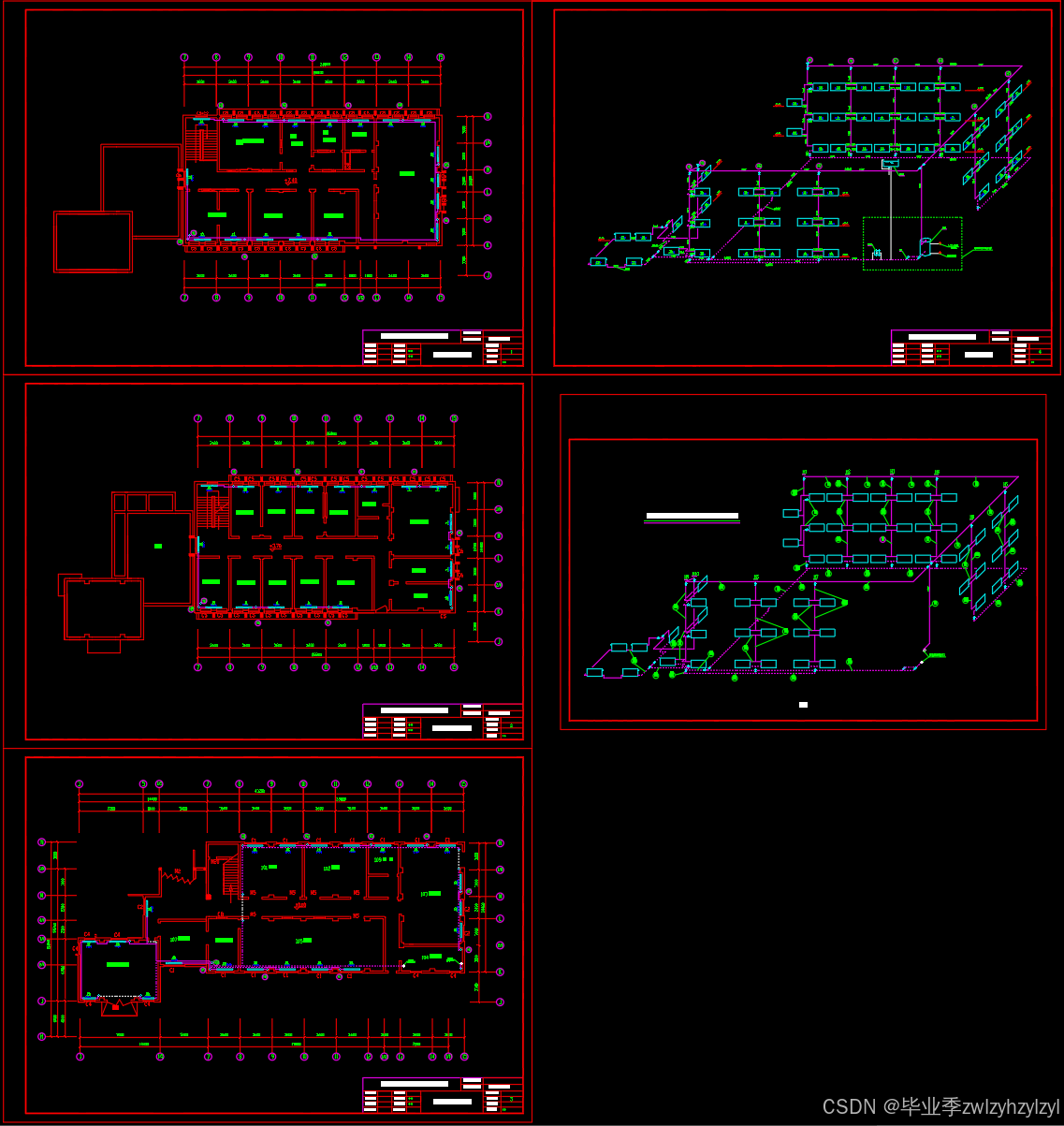

三层办公楼采暖毕业设计【论文+图纸】

目录

1　工程概述--------------------------------------------1

2　设计依据--------------------------------------------1

2.1设计任务书---------------------------------------1

2.2设计规范及标准---------------------------------1

2.3设计参数------------------------------------------1

3　围护结构要求--------------------------------------1

3.1大同地区在不同室内设计温度下的

最小传热阻---------------------------------------1

3.2某种外围护结构在不同保温层厚度

下的隋性和热阻---------------------------------2

3.3围护结构确定------------------------------------2

4　采暖热负荷计算-----------------------------------3

5　管路布置--------------------------------------------3

6　散热器选型-----------------------------------------3

7　系统水力计算--------------------------------------5

8　设备选型--------------------------------------------6

8.1 水泵选型-----------------------------------------6

8.2 膨胀水箱选型-----------------------------------6

8.3 换热器选型--------------------------------------6

9  参考资料--------------------------------------------6

1 工程概况

 本工程为XX市一栋三层的办公楼，其中有办公、会议、培训等功能用途的房间。层高为3.7米，建筑占地面积约550平米，建筑面积约1300平米。本工程以0.4MPa饱和蒸汽的市政管网为热源、为本办公楼设计供暖系统。

2 设计依据

2.1任务书

<<供热课程设计提纲>>

2.2规范及标准

[1]<<采暖通风与空气调节设计规范>>GBJ 19-87

[2]<<通风与空气调节制图标准>>GJ114-88

2.3设计参数

室外气象参数[1]：采暖室外计算(干球)温度为-17℃。最低日平均温度为-24℃。冬季大气压89920Pa。冬季室外最多风向平均风速3.5m/s。

室内设计温度见表[1]。

表[1]室内设计参数

房间功能	办公室	会议室	接待室	培训室	电脑机房
室内设计温度(℃)	20	20	22	18	18

3 围护结构要求

为了保证室内人员的热舒适性要求，根据室内空气温度与围护结构内表面的温差要求来确定围护结构的最小传热阻。

3.1XX地区在不同室内设计温度下的最小传热阻

为验证围护结构的热阻满足最小传热阻的要求，本设计先计算出不同围护结构类型下，对应不同室内计温度的最小传热阻，再根据围护的结构来计算需求多少厚度的保温层才能满足需要。

………………
