写在前面

我不是什么大佬，二周前我只是个去年把c++教程看了三分之一的萌新，甚至连if-else这种简单的语句都可以写错的萌新。这篇博客不是为了说明某种算法，而是为了记录下我这两周的努力。给与我有相同困境的人提供一个解决问题的思路。如果您有envi转tiff的需求，而且不使用软件来实现，ok，那我们继续~本文默认您对envi格式和tiff格式有一定的了解，如果您不想看我的废话，可以直接跳转到使用说明和库链接那儿

为什么要做这个

这个项目的原型是一个高光谱项目，我的任务是把我的数据源（.lg）转换成神经网络可以读取的tiff格式，我的相机厂商这边提供了两个demo，可以用于拍照（.lg）和转格式（.lg–>envi），相机底层框死了我只能用c++。我实际要做的，是把envi转换成tiff。导师要求的死线，是15天QAQ。试想一下，c++等于小白，没有什么代码经历（最多就是在python上跑鸢尾花，跟着python课本写小游戏），刚接到这个项目时，人都是傻的。当时的心态，置于死地而后生吧，拼两周，实在是做不出来，我就心甘情愿的滚。

怎么做这个

我最初的思路，是想着用既有的函数来解决我的实际问题。所以最初的着眼点，是MATLAB。MATLAB上有个multibandread（）函数，这个函数可以实现读取envi转换成.mat .tiff等格式那我能不能用c++来调用这个函数呢？答案…不会，因为我确实在调用时解决不了mwArray这个数据类型的问题，就哪怕我按照multibandread（）的形参要求填写每一个参数，函数也运行不了。有明白怎么用的大神…也可以教教我…

那会不会是matlab的问题呢？我用其他的库看看？网上还有GDAL库、arcgis软件等很多方法，但是涉及到调用人家的库，MATLAB没调通，让我很没信心。

覆写multibandread（）可不可行呢？这是导师提出的思路。在与很多朋友讨论后，我认为这对我来说是不可能的。

这个时候，我看到了一篇文章C++读取并保存Tiff文件（纯C++，不需要配置opencv、boost.GIL等环境），这时候的我认为我能调通它，结果是确实调通了，这位大佬的代码实可以用的，但是对我来说这还远远不够。1.我的目的和他不一样，他是读tiff写tiff，我是读envi写tiff。 2.就哪怕是用tiff来做实验，我的tiff图不能被这个代码正确的识别转换，少了整整一半的数据。

这时候，我想起了导师的思路，我能不能重构它呢？

EnviToTiff.h的重构思路

此时的我，还对c++一无所知，但是我有动力，我不想让别人看不起，我觉得我能行。我觉得一无是处的我最大的优点，就是不服输了吧。基于C++读取并保存Tiff文件（纯C++，不需要配置opencv、boost.GIL等环境），我开始了我的重构之旅。

最初我想数据没读完，应该是原库里有什么参数设置不对吧，我设置对了，应该就能实现我的目标。但是在阅读原库的时候，我发现一个很大的问题，这个库写的是啥？？？？？？？？？？我要改啥？我是谁我在哪我要做什么QAQ。我前面有说过，我c++的水平仅限于1/3的课本，或者说，仅限于知道一点语法吧。

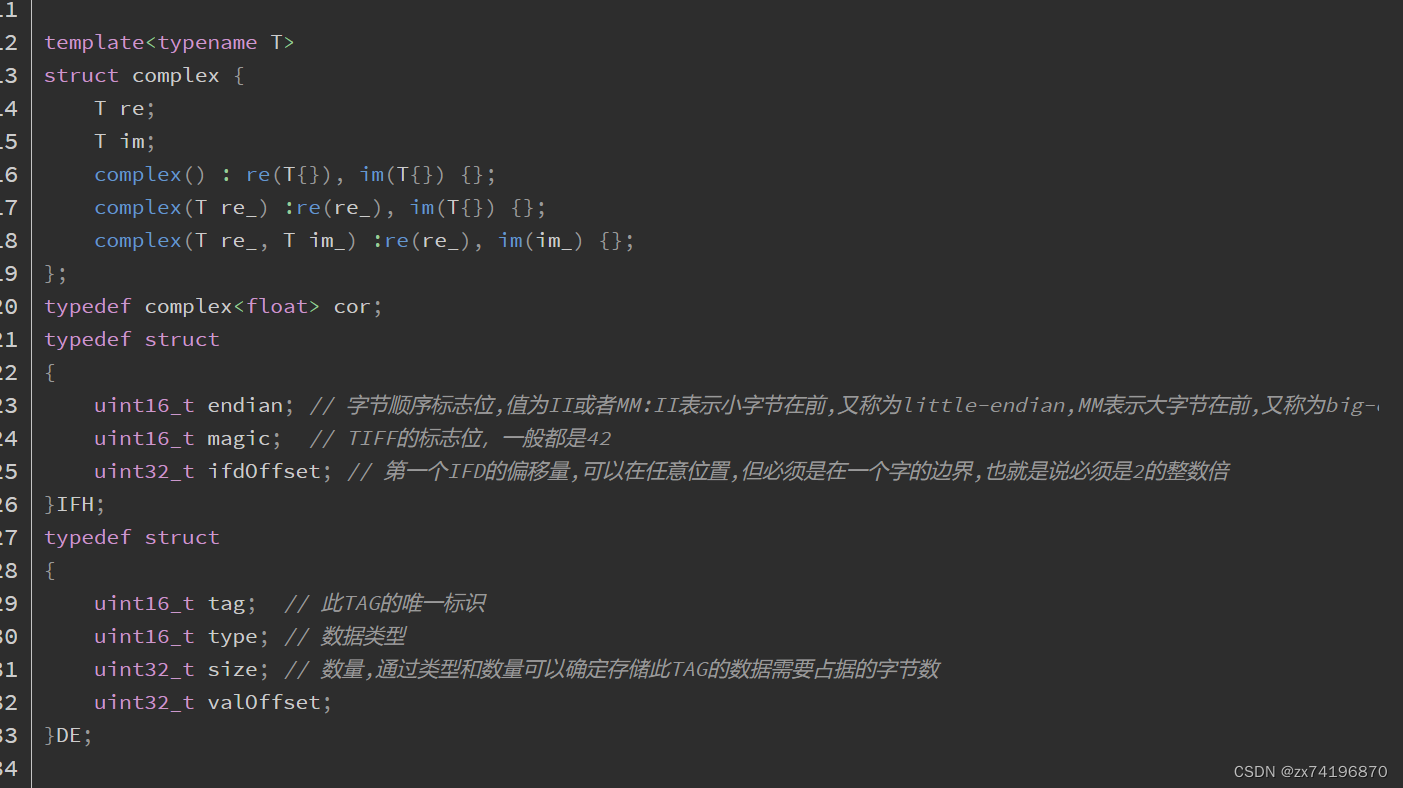

在这里插入图片描述
此时的我，根本看不懂里面这些个函数（我那时甚至都不懂这个语法是什么，没学过）的意思，包括现在也还不懂template怎么用= =，可能未来有机会我会学到吧

而且根本性质上来说，我的目的和他不一样。如果他的写入没问题，那我只需要解决读的问题就行。关于读写什么，我花了4天的时间搞懂了数据源（envi）的构成，花了3天时间搞懂了tif的构成，这个以后再单独写一篇博客吧。可能对于大佬来说，我的速度很慢，但是对我来说，这是必须的探索（萌新是这样的）。

在明白了envi和tiff的构成之后，我有了实践的思路。也明白了上图中的结构体到底定义了什么，而且也明白了我和这位大佬的tif到底差在哪里。我的图片最大是128波段，1.2G每张图。通过enviclassic软件转换出的tif，有15个DE。我的数据源比这个大佬的数据源大，而且我的DE也比这个大佬的图多。所以这个大佬的库肯定不能正确转换我的图片，我要做就只能写出属于我自己库。这时候距离死线还有7天，而我也打包票说这玩意我一定在3.31之前做出来。

读

对我来说，在自己没有思路的时候，参考别人的东西就是最好的选择

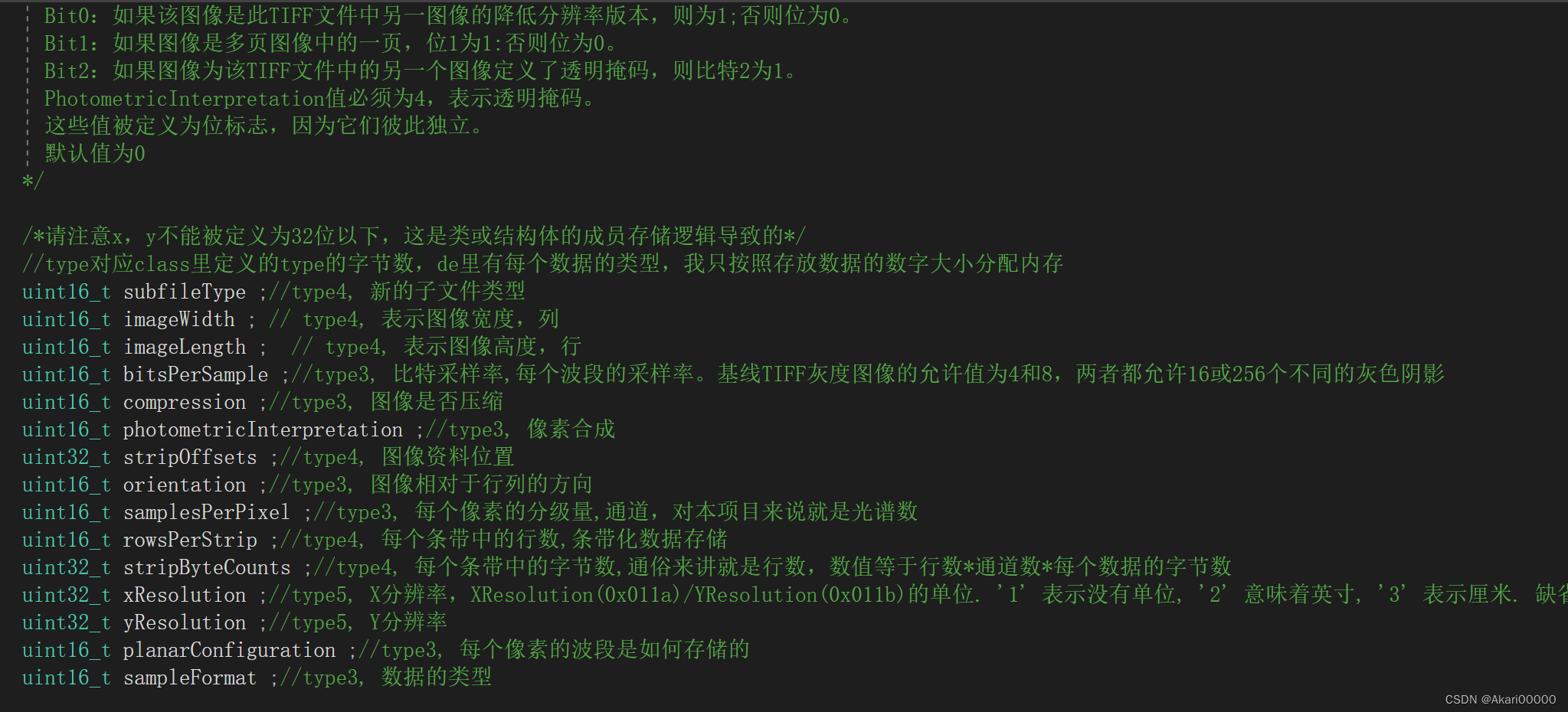

我依据原库里的结构体构造方法，把结构体里的属性，换成了我要转出的tiff的属性（以enviclassic软件转出的为参考），15个DE，具体写了什么，在我的代码里注释写得很详细了，我就不赘述了。建议有转tiff格式需求的人都去把tiff格式的文档看一遍。在这里插入图片描述
其中还有个小插曲= = 我之前不知道为什么magic叫magic，不知道大佬把这个参数命名为magic有啥意思。魔术？我的理解就是标志位，后面有一个c++大佬告诉我magic的含义，我才改回来…（天真地以为自己比大佬懂命名…

在这里插入图片描述

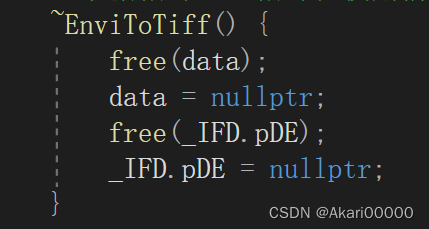

析构函数我测试了很多次都不明白到底要干啥…后面就被我屏蔽了。直到我涉及到指针的时候出现bug，才明白为什么原函数要先把指针滞空，然后动态分配内存。

然后开始读，我参考原函数的读的方法，写了自己的读的方法。忘了说了，最终这个库是要在硬件上运行的，所以我得考虑一定程度的“auto”功能。

在这里插入图片描述

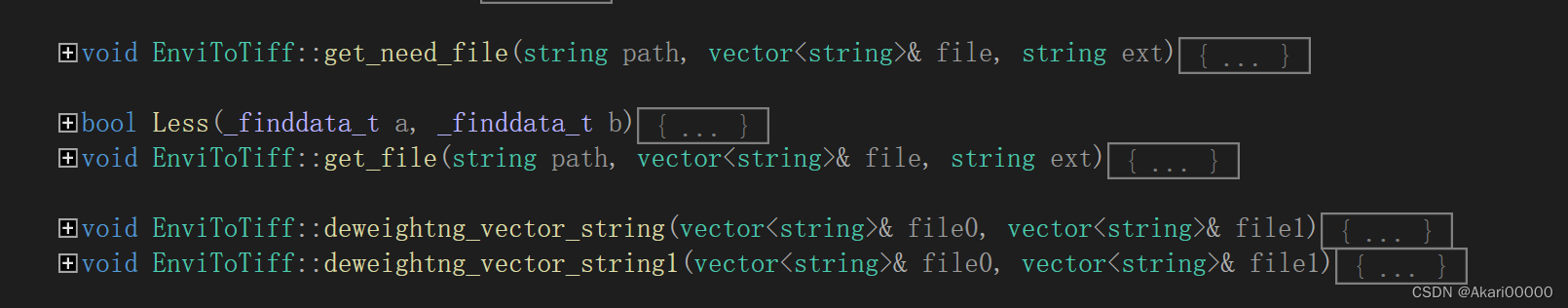

所以有了最初的get_need_file（）、deweightng_vector_string（）功能，这两个函数的出处我在代码里注释了。我的目的是，自动检索某个后缀名的文件，然后把文件名推到数组里。然后对数组去重。我的构想是，假如我的相机随时都在拍照，随时都能生成envi图像，我不希望我的函数运行一次检索到 1 2 3 4 5号文件处理成tiff，后面生成6 7 8 9 10号文件，函数把搜索到的10个文件再处理一次，而只处理6 7 8 9 10号文件。所以1.0的方法，是通过一个vector的全局变量，来作为对比数组，只要我检索该文件夹下所有的文件有和我这个数组重名的，去掉重名的文件，只留新的文件。

在这里插入图片描述

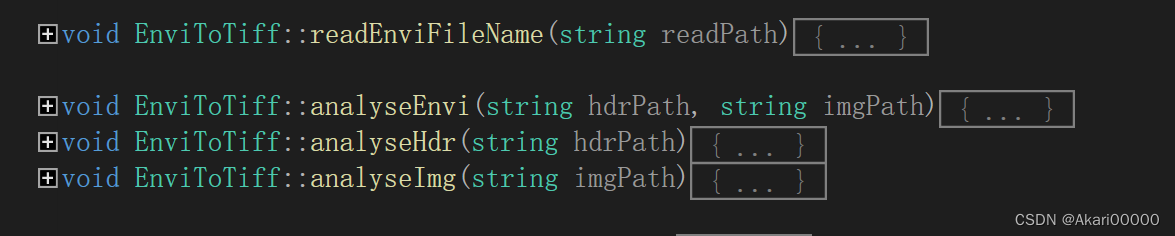

readEnviFileName（）读取文件夹下的所有envi文件，使用了get_need_file（）

读的最大前提是，首先你得懂往哪里读，读什么，这是我在读懂数据结构的时候的感悟。在明白数据构成以后，你自然会明白数据该怎么写。

analyseHdr（）读hdr导出我需要的数据（图像的长，宽，波段数，数据的字节数）
anayseimg（）读img出一个数据指针，用来导出img的数据
analyseEnvi（）包含了以上两种方法，并把每一个我需要写入的数值赋值

自此，读的工作已经完成，中间遇到无数的坑。什么if-else写成if（）{} else（）{}； vs还TM没给我报错，语法是没问题了，我看着if else都执行了，还没想出为啥…最后还是一个同学指出的这个问题，这会儿我感觉我像个智障= =
fread 是我最初考虑的方法，但是大佬用的是fstream库里的方法，我为了测试学会使用这个库也花了很长时间。可能未来我会换成fread的方法吧，因为我看到有一篇博文说fread比fstream的read执行效率高。我的代码最初就是模仿，所以我也仿造大佬的库使用fstream的方法。
还有什么空指针，野指针这种，多的就不提了，反正是新手能犯的错误都可以踩一遍。等摔得遍体鳞伤了，知道痛了，下次还敢（）

写

在开始想写这个问题的时候，我有一个疑问，如果我按照某个格式，把每一个字节的数据依次写入，是不是就能读成这个格式呢？我把tiff理解成头文件 + 属性 + 目录 + 数据 + 属性 + 尾文件的结构，如果我按照顺序写入数据，这玩意就是我要的tiff格式吗？后面一个朋友解答了我这个疑惑。既然tiff拥有 IFH IFD DE这三个结构，结构的顺序真的很重要吗？如果把tiff想象成一本书，我更希望它是头文件（IFH + IFDoffset） + 目录 + 数据 + 尾文件（IFD + DE）的格式，不过这个想法我倒是没实践过= = 因为如果要实践，我的算法就要重构…挺麻烦的= =

扯远了，回到整体，我的朋友告诉我，我这个想法是对的，按格式顺序写入，理论上没问题。接下来就是实践。

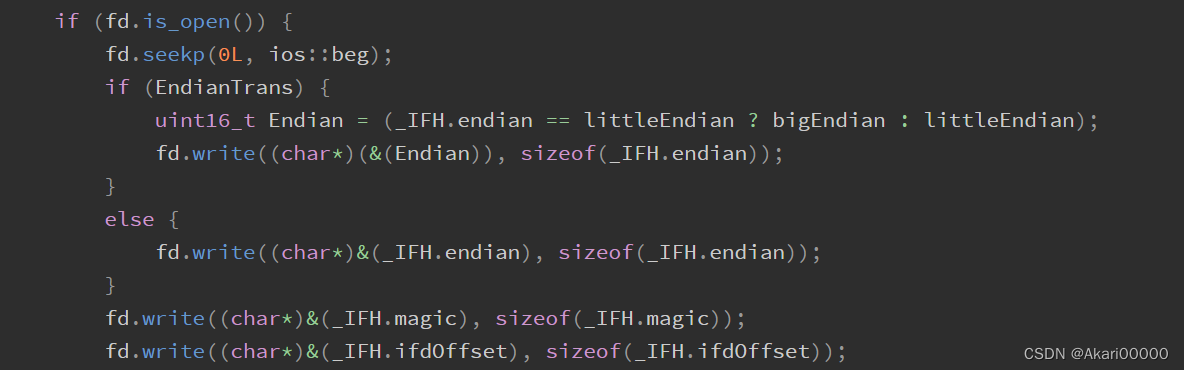

这是原库的写入顺序，这也是我顺序写入想法的一个印证

我原来只是想拆原库里的save方法，但是照搬是不可能的了，我的DE比较多。所以我得有自己的算法。

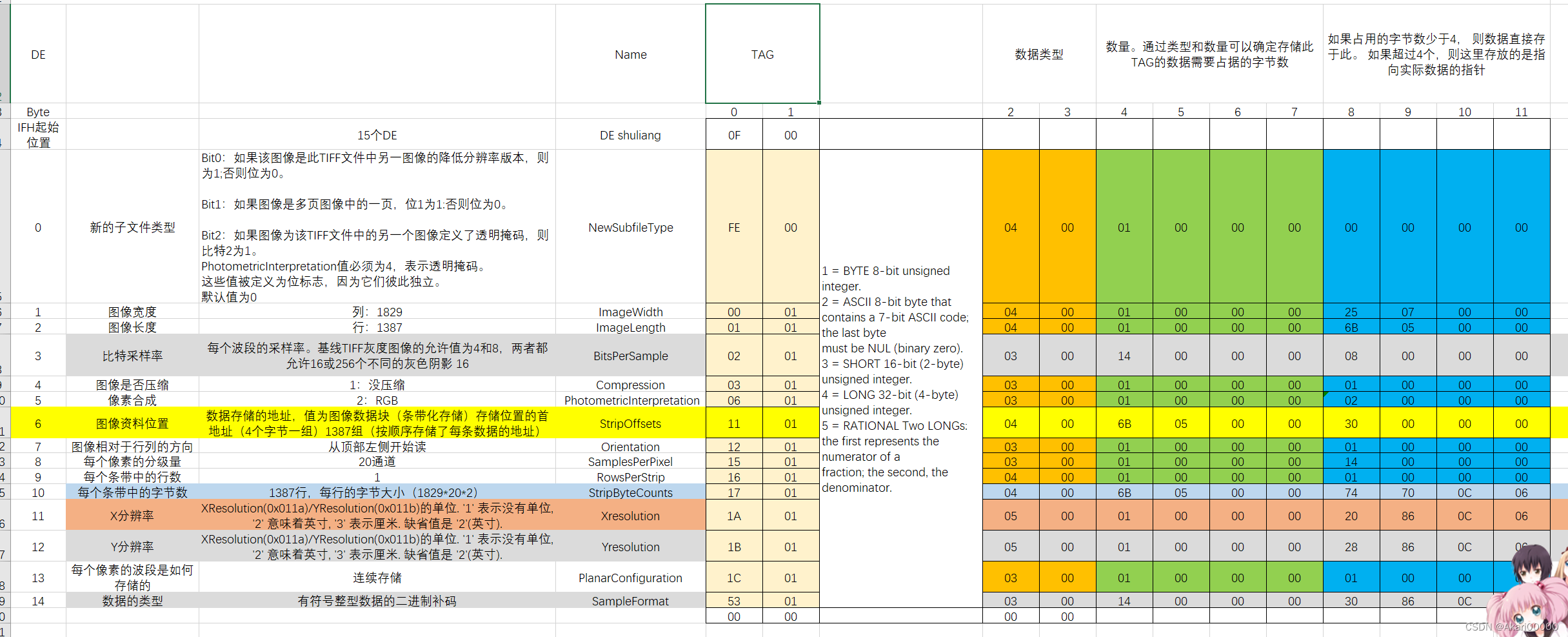

通过对我的envi转出的tiff图像的二进制数据的不断比对（比对DE里出现的熟悉的字眼，比如长宽波段数字节数，或者是数据字节数量），我得出了每个我要写入的每个数据的算法。从哪里读，读出什么，怎么算的。

我的读和写是密切相关的，以enviclassic转出的tiff文件为模板，一个一个写入我的参数和数据，一个一个比对。方法用的是大佬的方法。以前上课的时候，大学计算机基础讲过一个思想，黑盒思想。我不关心函数里到底怎么运作的，我只关心IO，关心进什么数据出什么数据。所以前面我甚至都看不懂强制转换这个算法是什么意思，我只知道我只需要输入什么数据，写出来的二进制数据就是我想要的结果= = 这也为我后面遇到一个对我而言非常底层的“bug”埋下了祸根，以后我也会单独水篇博客的。

写的思路就说这么多，读写完成了，接下来就是调用。

主函数mainEnviToTiff，我的库的1.0版本。思路就是，我检索一个文件夹下所有的envi图像，挨个分析，挨个处理。非常简单的一个思路。我需要一个对比数组vector，来实现我检索时的想法。1.0的方法会有个问题，即这个vector是固定不下来的，我每次运行c++ ，这个vector都会被清空。vector的生命周期只有一次运行c++（我不知道我这个说法对不对，我目前感觉是这样）。

这里头也发生一个特别有意思（傻逼）的事情。就是我曾经以为，我的vector是能固定的。然后在调试以后发现并不能，但是那会儿我有截图，我确实在那个时间段成功了。世界上最可怕的事情不是有bug，而是你不知道bug是怎么修好的。关键是你能用也行啊，特么突然又不能用了…我和朋友吐槽了很久这个事情= = 然后就在想，已知我cpp运行一次的生命周期内可以实现，那我如果在一次运行cpp周期内，多次调用主函数呢？

有了想法，接着到实践，怎么做？这时候，真的就是神来一笔，很突然的灵感，我想到了递归函数。

我甚至在想到递归这个词的时候，我都不知道这个词具体是什么意思。我大学计算机基础接近10年前学的，而去年看c++教程我也绝对没看到递归函数这里。

有一句话，老师上课说的：知识，不一定是让你这时候用的。而是未来有一天，你在遇到问题的时候，你可以想起你的知识，捡起你的知识，从而找到解决方法。

所以有这个递归调用主函数的方法在这里插入图片描述
问题解决了，在递归的情况下，我可以实现在递归时间内，只对新生成的envi转格式。

1.0版本完成。这个时候距离4月份还有几天，距离我说的一周之内还有一天。

2.0版本的迭代初衷，是朋友之前提到过的写日志的方法。我用txt作为日志，有两种txt。一个是保存着已经处理过的log文件名的日志A（对比数组），一个是保存着待处理文件的文件名的日志B。而且为了我一定程度上的“auto”功能，我也得使用这个方法，把厂商的两个函数，和我自己的函数连起来。

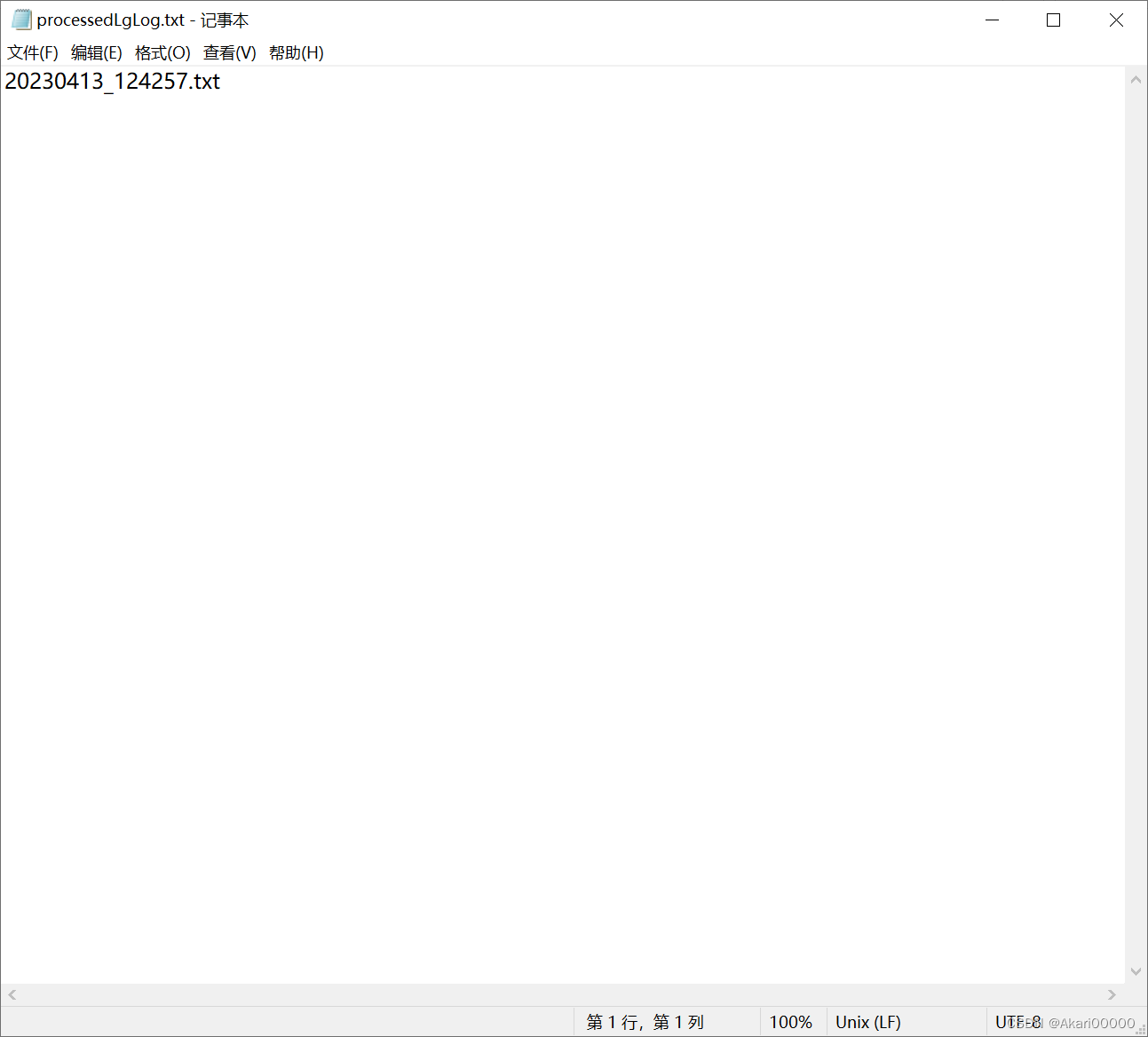

A
在这里插入图片描述

B
在这里插入图片描述

具体的我会在下个章节介绍

我的设想是
1.检索对比数组，得到已经处理过的log（.txt）的文件名，推入容器A中
2.检索目录下的所有log（.txt），将文件名推入容器B中
3.本次需要处理的log文件，等于A与B的差集（去重）
4.挨个检索log，得到log里的待处理文件（ENVI），然后根据文件名检索目录下的ENVI文件，挨个处理

在这里插入图片描述

在这里插入图片描述
这两个函数改进自1.0的函数，为2.0主函数的铺垫

在这里插入图片描述
2.0主函数enviToTiff，采用log的方式检索文件，增加了基于文件创建时间的去重算法。其余算法涉及大体上和1.0相同。

在这里插入图片描述

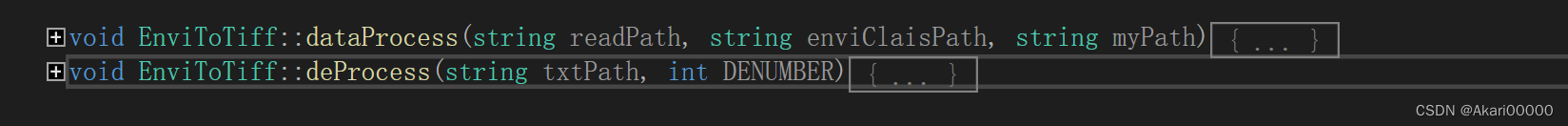

这两个函数是我写的小脚本。dataProcess（）检索目录下的所有hdr，通过hdr的数据来计算遍历范围，遍历对比enviclassic和我转换的tiff有什么不同。deProcess（）把de的二进制文本数据格式化成txt

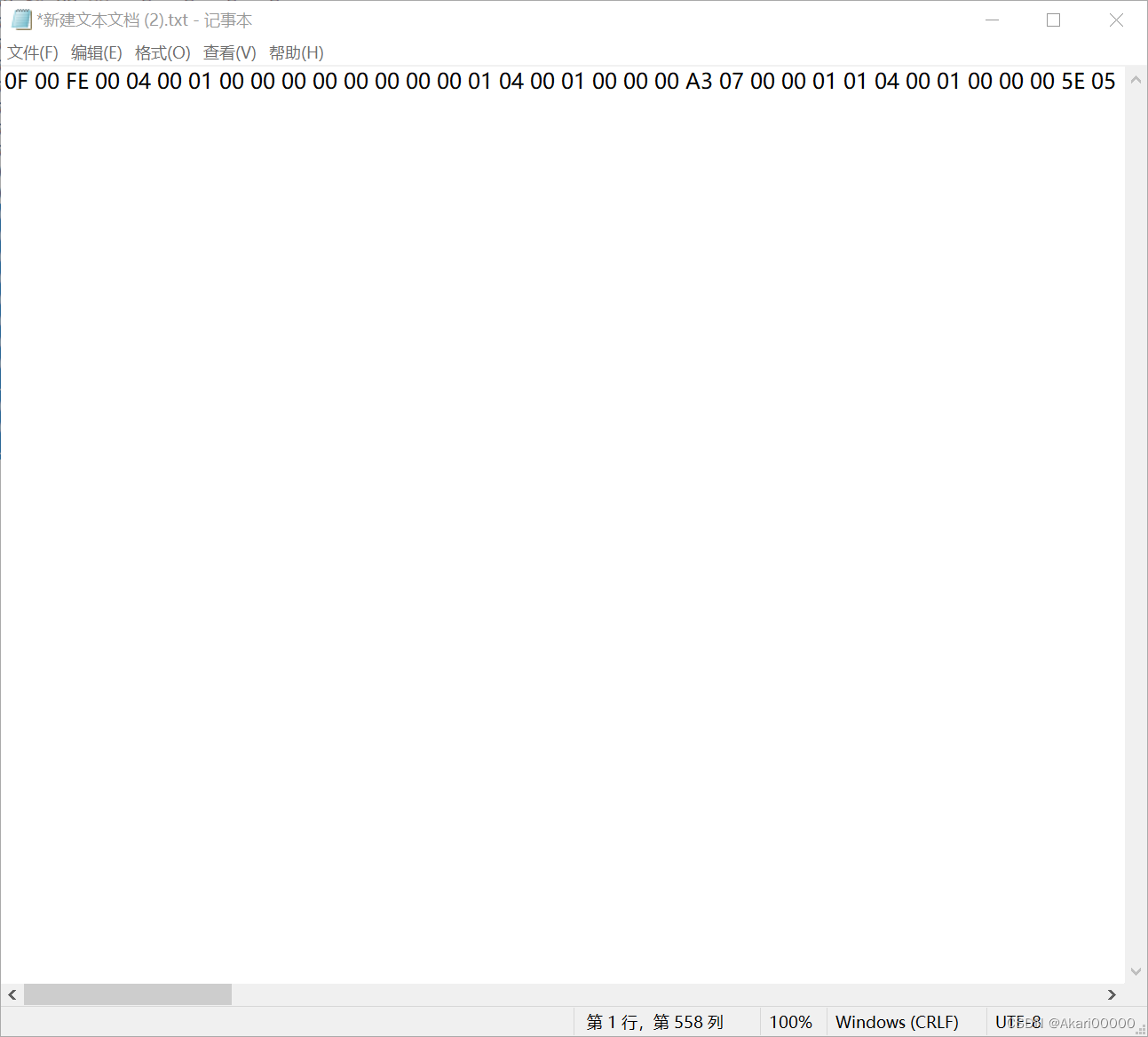

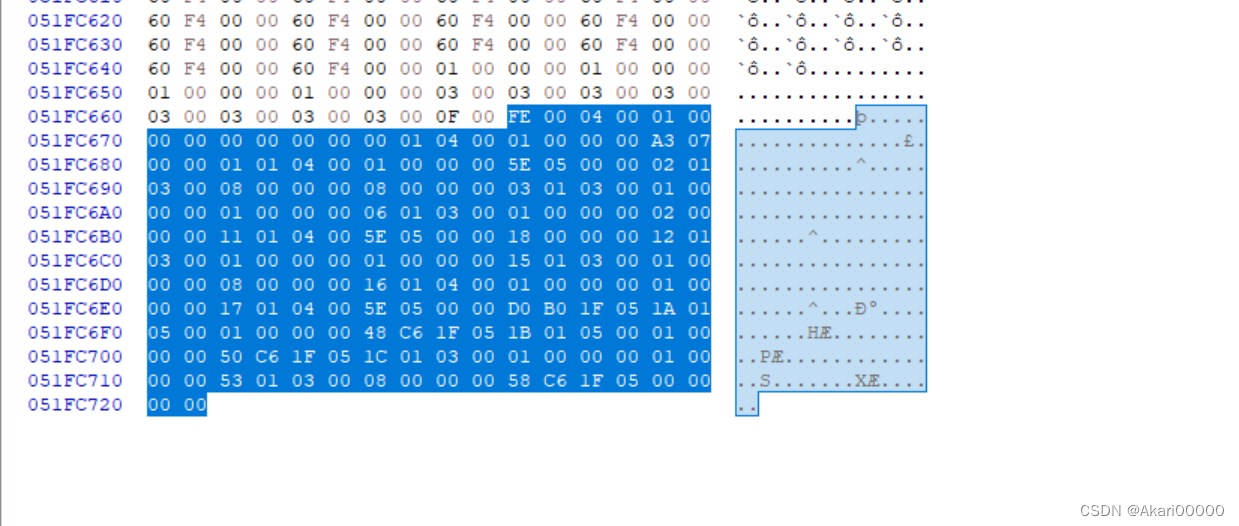

从FE 00（de的数量）到结尾 00 00

在这里插入图片描述
复制到txt里。

格式化输出成txt

在这里插入图片描述
注释可以不用管= = 反正就是DE合适阅读的样子…懒得跑一次拿结果了

到此，过了差不多3周吧，2.0版本加上厂商的两个函数全部封装完成

使用说明

上个章节我有介绍每个函数的作用，我这里就不多说了。我想没有什么使用说明比程序流程图更加管用的吧。

2.0

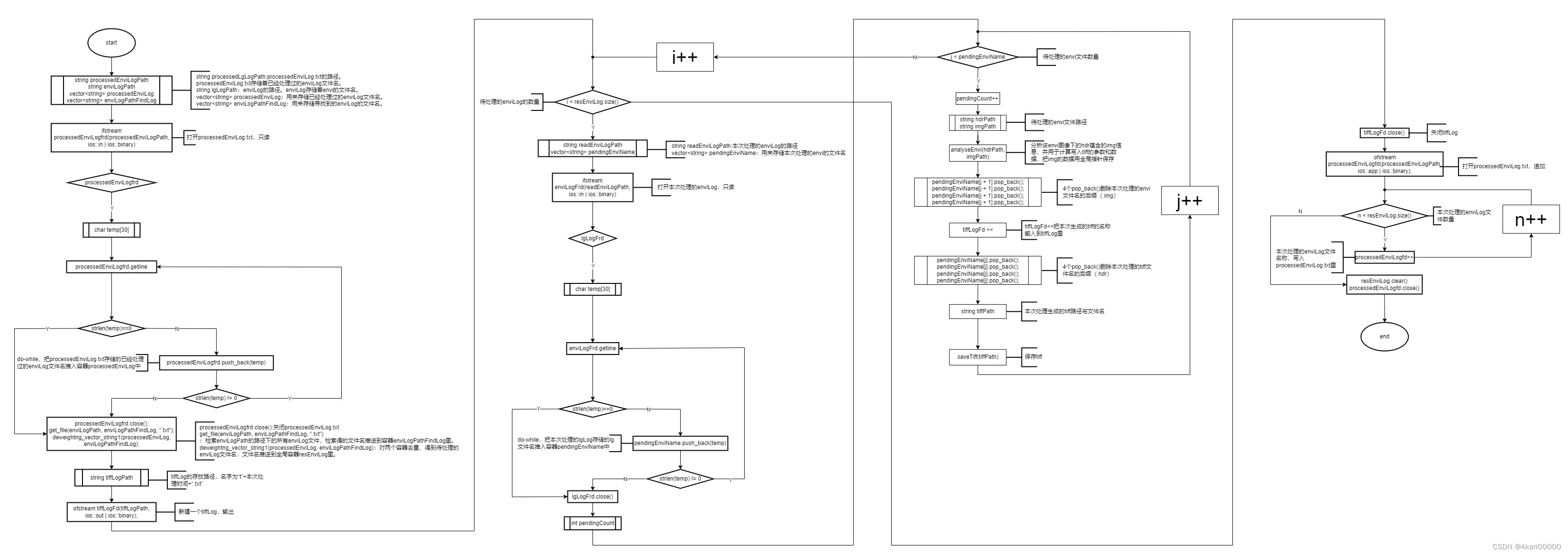

enviToTiff（）：
在这里插入图片描述
而且我代码里也有对自己写的算法的注释，应该…能看懂…吧？

一个朋友说过，程序员最讨厌的事情，是别人的代码没注释和给自己的代码做注释（

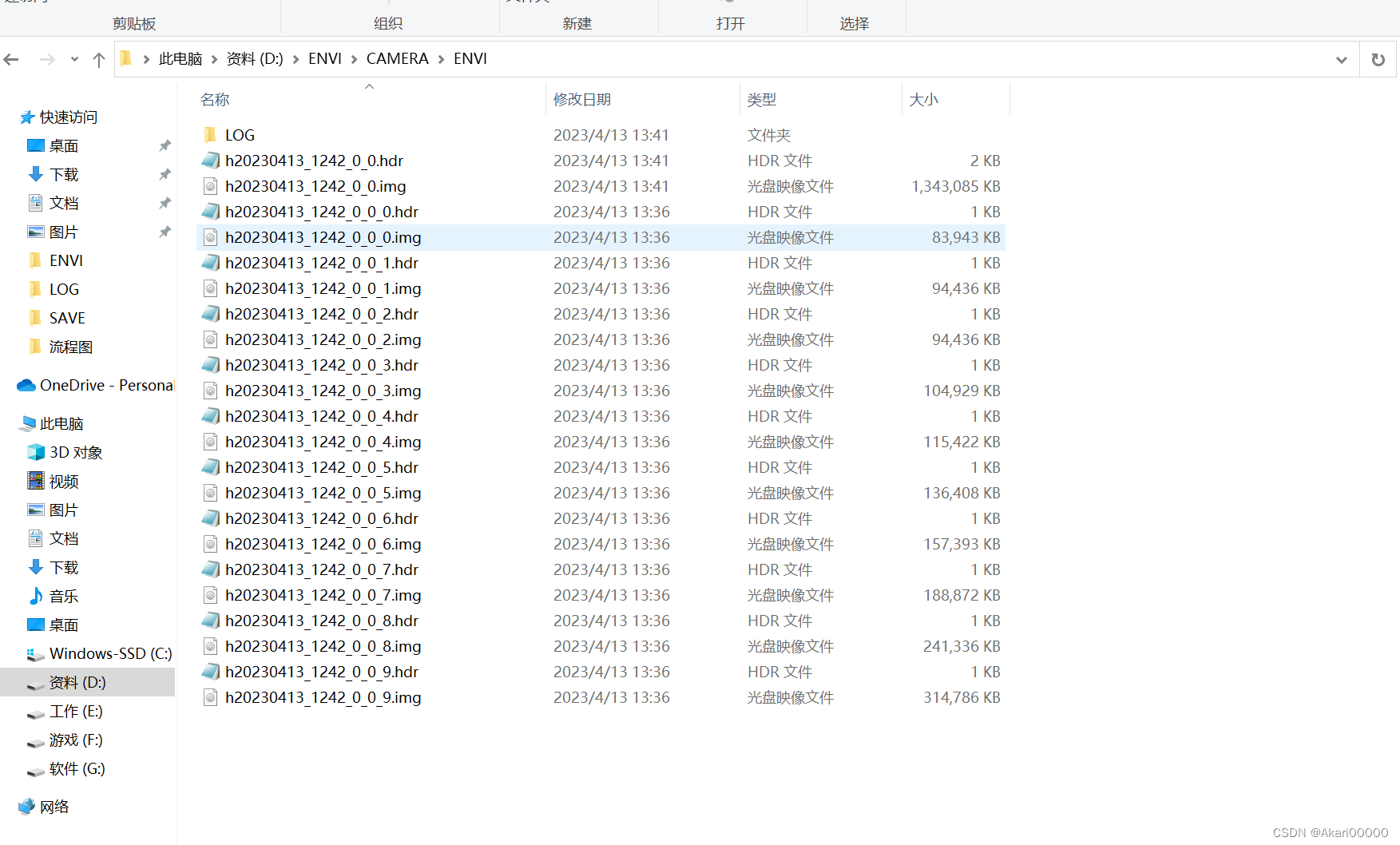

接下来我说明一下我的文件夹构成

在这里插入图片描述

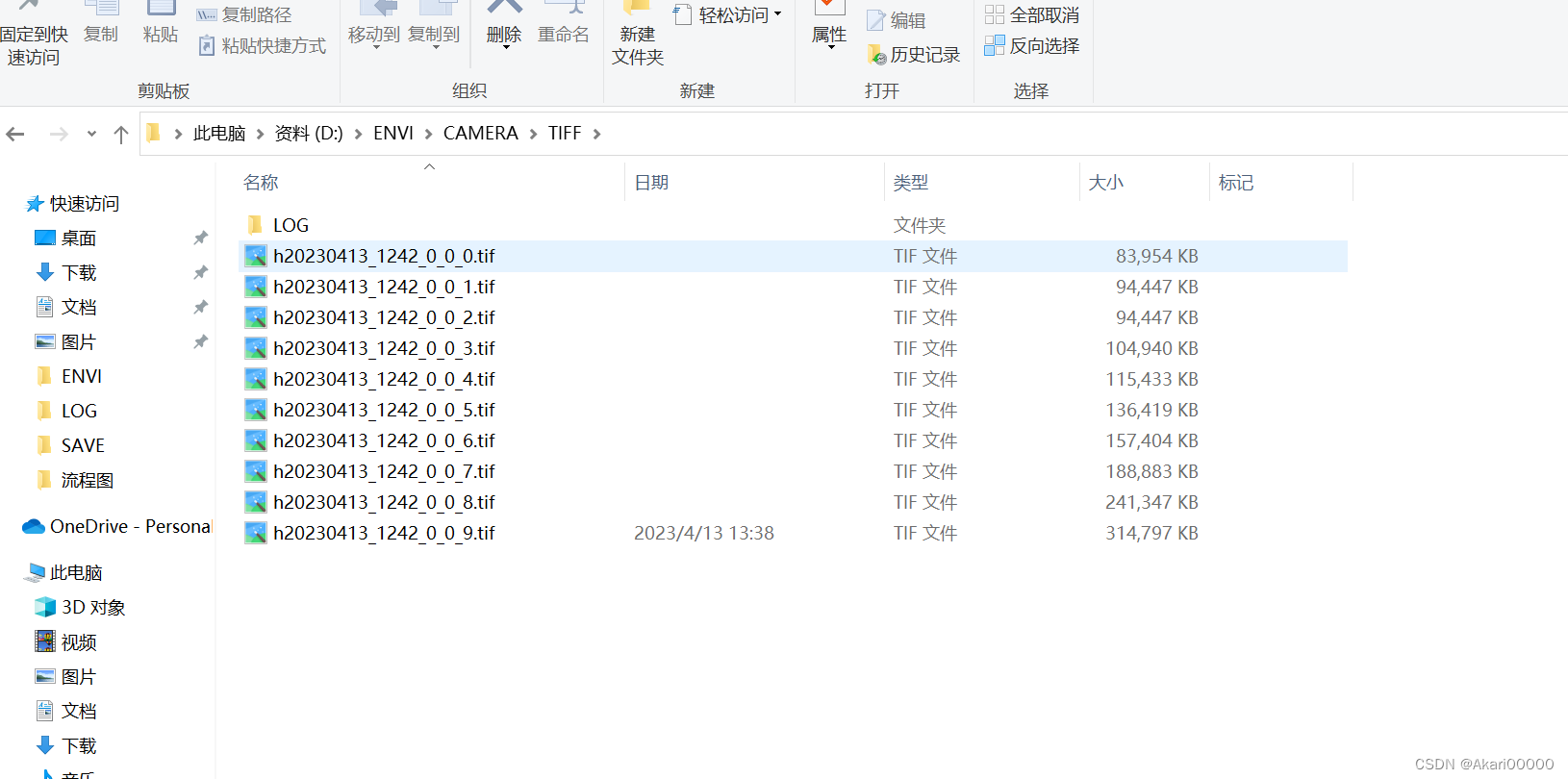

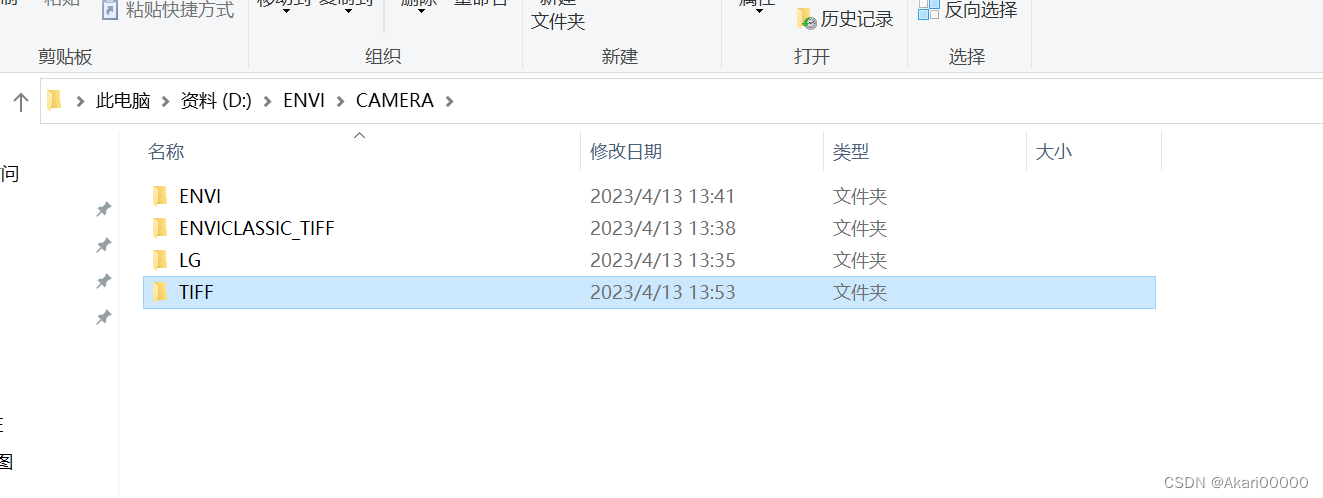

对enviToTiff函数而言，它需要两个文件夹，ENVI和TIFF

在这里插入图片描述

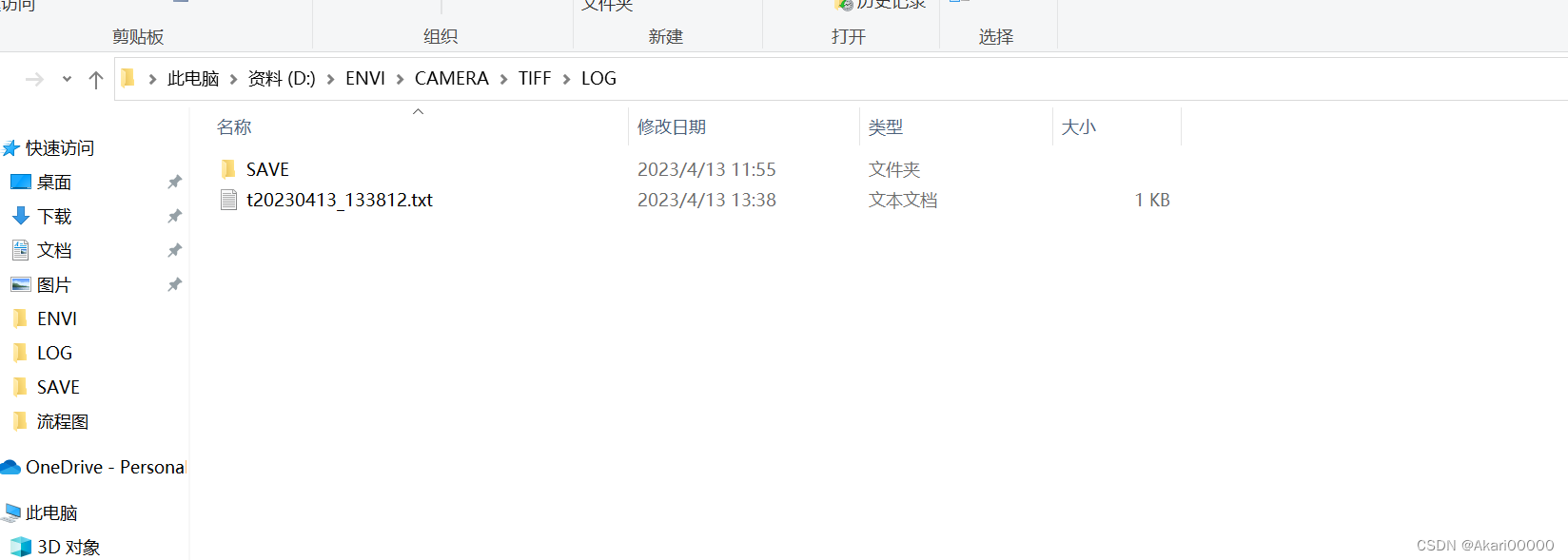

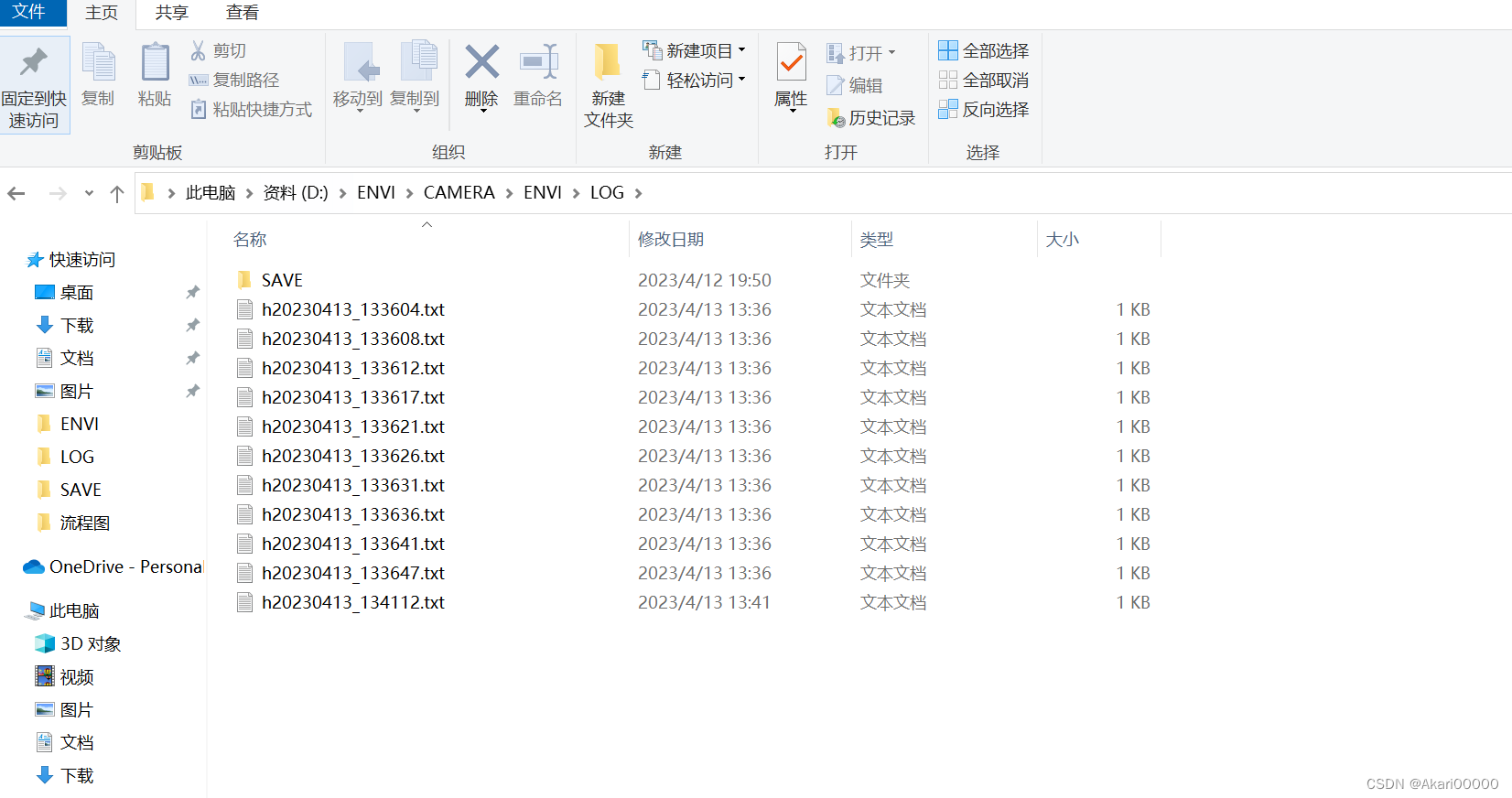

两个文件夹下都有LOG文件夹

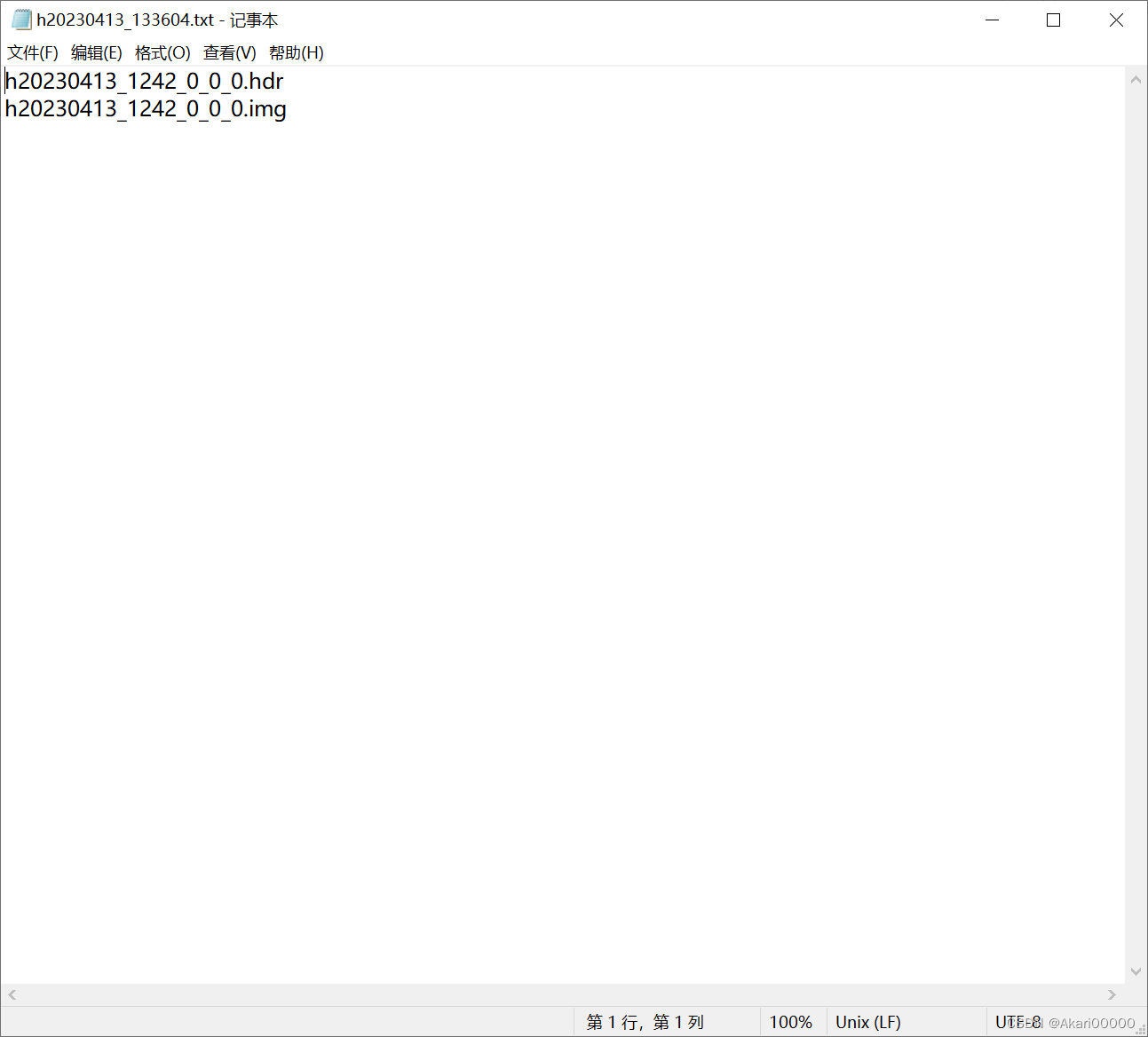

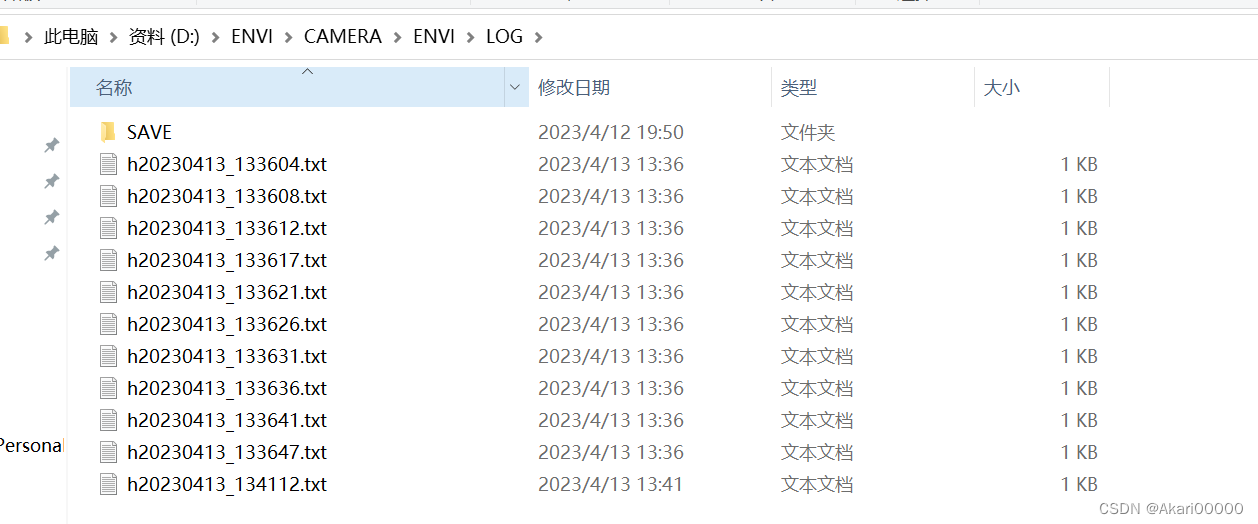

h20230413_133604.txt

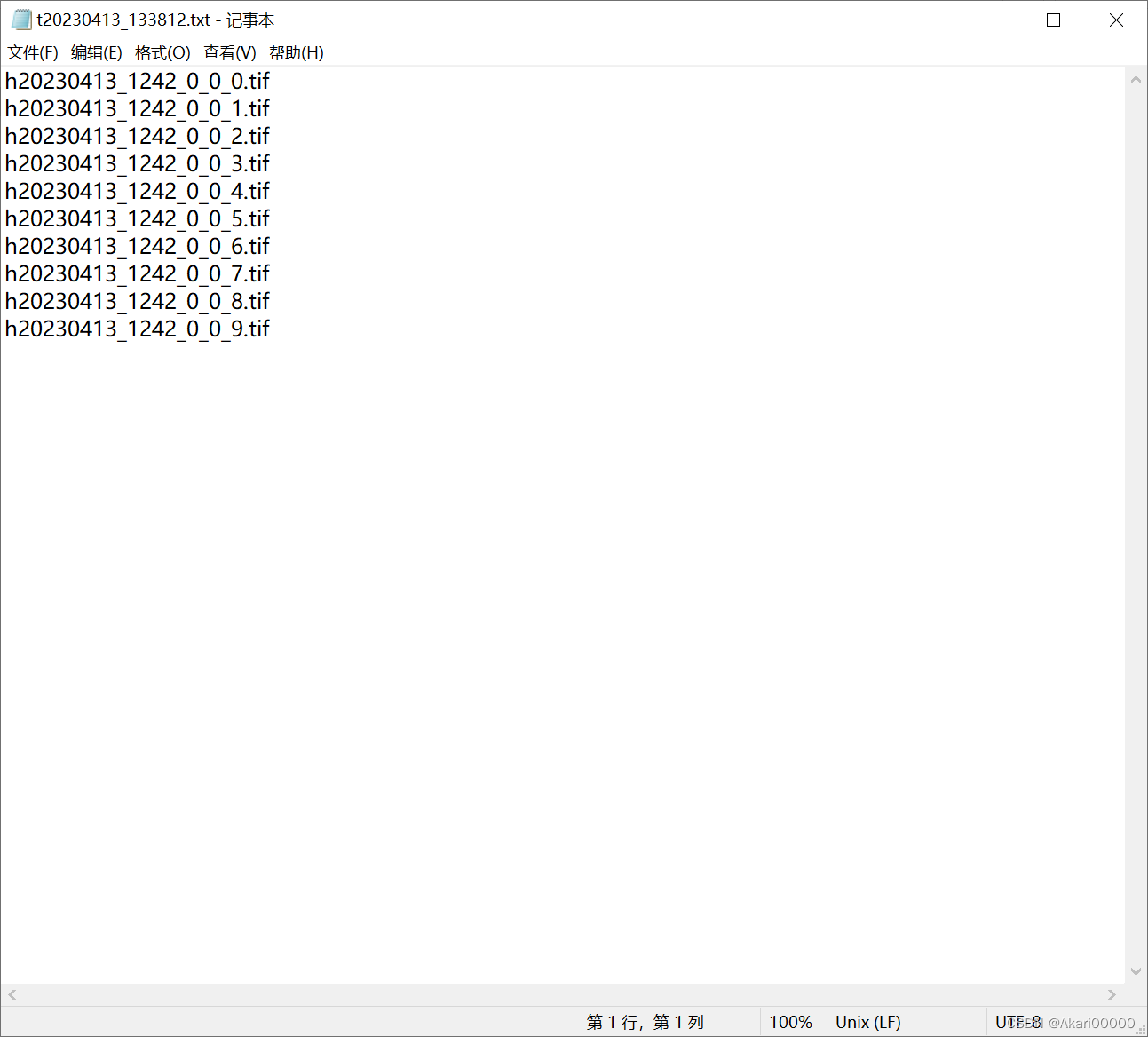

t20230413_133812.txt

LOG文件夹下都有SAVE文件夹

在这里插入图片描述

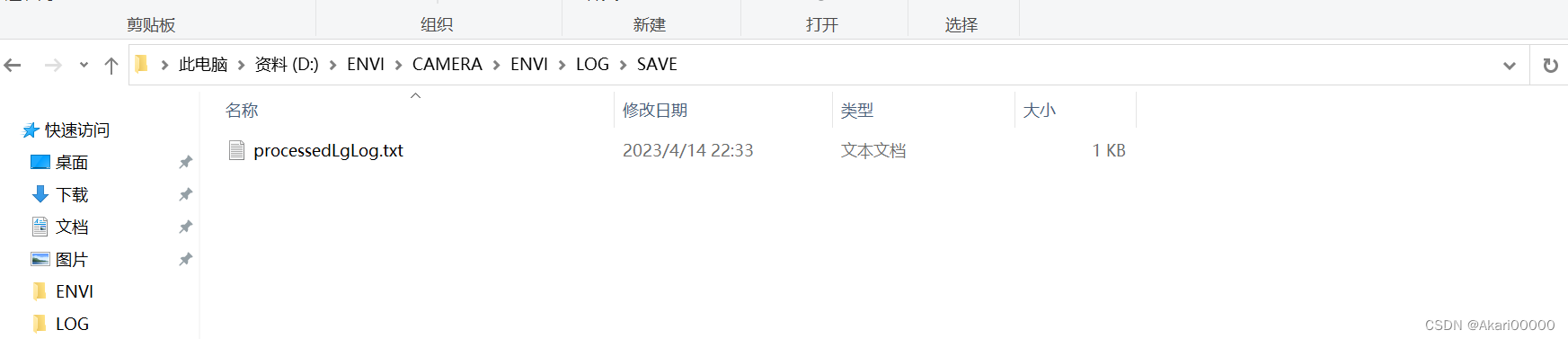

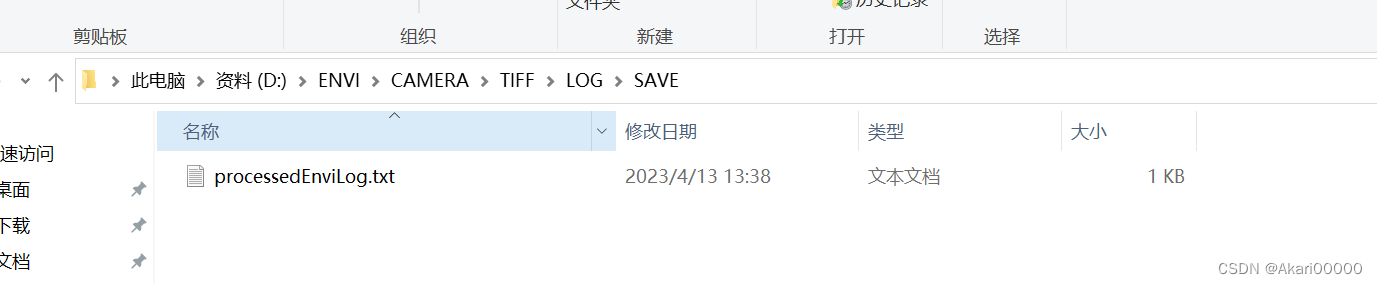

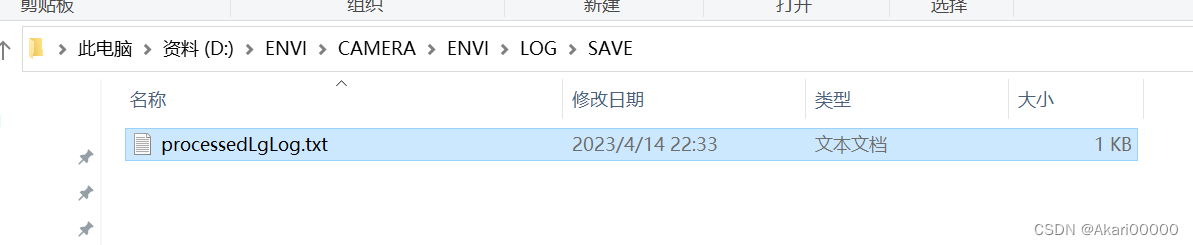

用于保存已经处理过的log文件

使用本库时请注意相应修改路径！！！！1.0版本对我来说我自己目前是不用的，所以没有维护，使用时麻烦依次检查路径问题。
2.0版本目前我在使用，而且也在维护，使用时路径确认一次就好

为啥我这么强调路径…因为我犯过一个很蠢的错
2.0的运行逻辑是1.0改的，我在改2.0的时候有一个地方没注意，导致我img的数据没读出来，转换出来的tif打开都是黑色的。我还问管拍照的同学，啥情况= = 他说可能是因为晚上，天黑，拍不好…我也就信了= = 第二天才发现特么不是晚上的缘故…就是程序运行逻辑有BUG，没读出img的数据…而且我的tif对比脚本也骗了我，因为数据读取有问题，也没正确地做对比。然后这个错是什么呢？ 1.0我检索出来的文件名是xxxxxxxxxx 不含后缀，所以我在输入路径的时候，要加个“.hdr”或“.img”。2.0我检索出来的文件名是带后缀的xxxxxxxxx.img，然后我还在路径那里加了“.img” 所以读取的时候变成.img.img，这图片不是黑的就有鬼了。而且这么小的错，我没发现是因为我hdr路径那里是改对的，所以hdr能读出来，我数据总长也能正确算出来…就img那里错了。这个故事告诉我们，多写flag（）

使用时请关注您的tiff的DE数量，我目前选择15个DE是因为enviclassic转出来的tiff都是15个DE，不管我设置多少个波段，DE的数量是不变的，那我就认为我的数据只有15个DE，或者说enviclassic这个软件转出来的默认15个DE？多的咱也不会用。需要说明的是arcgis转出来的tiff是18个DE，不一定只有1个IFD，而且DE的内容和enviclassic不一样，就我对TIFF格式了解而言，我倾向于使用enviclassic的tiff格式，因为这种格式的书写更加标准，更符合我的需求。或许未来我需要做到打标签这一步，也许会更新3.0也不一定= = 可能到时候我就会明白arcgis的tiff的extra title是什么意思了吧

还有大佬原库里的大小端转换我实在是看不懂= = 所以删了…如果涉及到大小端转换的地方，可以参考大佬的方法

EnviToTiff.h链接

EnviToTiff.h

写在后面

有个学长给我说了一句话，我觉得很好：你们不是不问问题，很多时候你们是不知道你们有什么问题，无法清楚地将这个问题表述出来。

是的，几周前，我是个什么都不懂的小白。遇到的问题，可能我自以为是问题，实际上不是问题。我想每个人或多或少都会有这样的时期，我倒是想问，但是我根本就不知道要问什么。我是谁，我在哪，我要做什么？我不知道哪里是问题，哪里有问题。我是通过实践来度过这个时期的，有的只是一种冲劲。我不服输，我不想让别人看不起自己。尽人事，安天命。

这个学长还说过：如果导师让你三天出一个东西，那你不睡觉也得做完，我当年连着三天没回过宿舍，这是我进步最快的时间。

俗话说，有压力就有动力。两周时间，平均每天工作20个小时，遇到不懂的问题，那也不用睡觉了，最晚也几乎干通宵。这段时间让我受益匪浅，不光是复习了c++这个语言，关键是我觉得我找到了适合我个人的解决问题的思路，这对我来说是非常重要的。

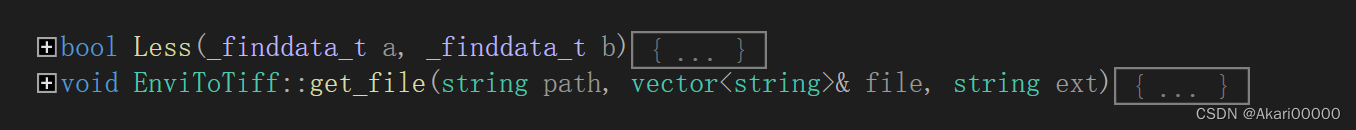

两周时间，我从if-else都能写错，到研究每一个字节数据的流向；从只会机械地套用大佬的方法，到实践出适合自己的方法；从1/3的教程水平c++（还正好就准备看到指针那里），到会用结构体指针。我不是一个聪明人，也未曾想过自己能写出这么长的代码。举个可笑的例子吧，从结构体单拿出一个属性做对比排序（基于创建时间的文件检索排序，算法参考了几个大佬的文章），这个问题给任何一个大佬都是几分钟的事情吧，我想了两天，最后还是一个朋友教了我vector<_finddata_t>这个方法，我才知道vector可以自定义类型。

新人几乎所有会犯的错误几乎都犯了，坑都掉进去了，emmm 回头想想，我是真的菜啊。

我不在乎会遇到挫折，遇到问题，遇到失败，只要我能解决，无论花费多少时间，我都会去解决这个问题（不然晚上睡不了觉了…），除非解决不了…能力有限，我现在也没搞明白相机拍出来的.lg是个什么玩意QAQ，12M大小的图片最大能生成1个多G的ENVI…一种比较可能的说法是在外网查到的，ARCHANGEL压缩算法…如果有大佬知道的话…麻烦在评论区告诉小弟…

实践是最好的老师，没有什么东西比时间更能快速地学东西

写这篇博客的初衷，是为了记录下我这几周的心路历程，如果能帮助到同样在困惑的您，这是我的荣幸。也欢迎各位大佬的批评指导^ ^
