【Android 仿微信通讯录 导航分组列表-上】使用ItemDecoration为RecyclerView打造带悬停头部的分组列表

一 概述

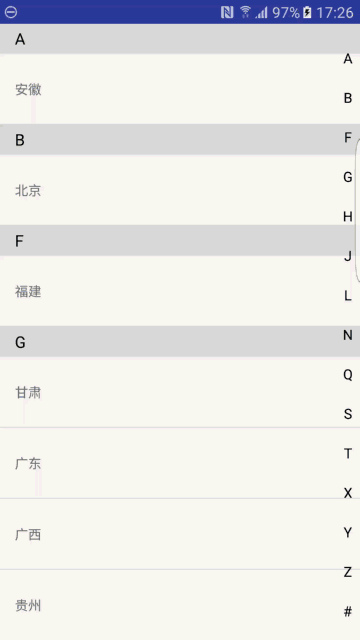

本文是Android导航分组列表系列上，因时间和篇幅原因分上下，最终上下合璧，完整版效果如下：

上部残卷效果如下：两个ItemDecoration，一个实现悬停头部分组列表功能，一个实现分割线（官方demo）

网上关于实现带悬停分组头部的列表的方法有很多，像我看过有主席的自定义ExpandListView实现的，也看过有人用一个额外的父布局里面套 RecyclerView/ListView+一个头部View（位置固定在父布局上方）实现的。
对于以上解决方案，有以下几点个人觉得不好的地方：
1. 现在RecyclerView是主流
2. 在RecyclerView外套一个父布局总归是增加布局层级，容易overdraw，显得不够优雅。
3. item布局实现带这种分类头部的方法有两种，一种是把分类头部当做一种itemViewtype（麻烦），另一种是每个Item布局都包含了分类头部的布局，代码里根据postion等信息动态Visible，Gone头部（布局冗余，item效率降低）。
况且Google为我们提供了ItemDecoration，它本身就是用来修饰RecyclerView里的Item的，它的getItemOffsets() onDraw()方法用于为Item分类头部留出空间和绘制（解决缺点3），它的onDrawOver()方法用于绘制悬停的头部View（解决缺点2）。
而且更重要的是，ItemDecoration出来这么久了，你还不用它？
本文就利用ItemDecoration 打造 分组列表，并配有悬停头部功能。

亮点预览：添加多个ItemDecoration、它们的执行顺序、ItemDecoration方法执行顺序、ItemDecoration和RecyclerView的绘制顺序

---

二 使用ItemDecoration

用法：为RecyclerViewPool添加一个或多个ItemDecoration

        //如果add多个，那么按照先后顺序，依次渲染。
        mRv.addItemDecoration(mDecoration = new TitleItemDecoration(this, mDatas));
        mRv.addItemDecoration(new TitleItemDecoration2(this,mDatas));
        mRv.addItemDecoration(new    DividerItemDecoration(MainActivity.this,DividerItemDecoration.VERTICAL_LIST));

为RecyclerView添加ItemDecoration只要这么一句addItemDecoration(),
它有两个同名重载方法：
addItemDecoration(ItemDecoration decor) 常用，（按照add顺序，依次渲染ItemDecoration）
addItemDecoration(ItemDecoration decor, int index) add一个ItemDecoration，并为它指定顺序
上来就高能，别的讲解RecyclerView的文章一般都是对ItemDecoration一笔带过，用的Demo一般也都是官方的DividerItemDecoration类，更别提还添加多个ItemDecoration了。其实我也是昨天写Demo的时候才发现这个方法，点进去查看了一下源码:

    public void addItemDecoration(ItemDecoration decor) {
        addItemDecoration(decor, -1);
    }

    public void addItemDecoration(ItemDecoration decor, int index) {
        if (mLayout != null) {
            mLayout.assertNotInLayoutOrScroll("Cannot add item decoration during a scroll  or"
                    + " layout");
        }
        if (mItemDecorations.isEmpty()) {
            setWillNotDraw(false);
        }
        if (index < 0) {
            mItemDecorations.add(decor);
        } else {
            mItemDecorations.add(index, decor);
        }
        markItemDecorInsetsDirty();
        requestLayout();
    }

老套路：我们最常用的单参数方法 内部调用了双参数方法，并把index 传入-1。
我们add的ItemDecoration 都存储在RecyclerView类的mItemDecorations变量里，
这个变量就是一个ArrayList，定义如下

    private final ArrayList<ItemDecoration> mItemDecorations = new ArrayList<>();

三 ItemDecoration方法介绍和编写

常用（全部）方法：

按照在RecyclerView中它们被调用的顺序排列：
1. public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state)
2. public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state)
3. public void onDrawOver(Canvas c, RecyclerView parent, RecyclerView.State state)
这个三个方法也是继承一个ItemDecoration必须实现的三个方法。（其实ItemDecoration里除了@Deprecated 的方法 也就它们三了，）

方法一的编写
public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state)：
我们需要利用 parent和state变量，来获取需要的辅助信息，例如postion， 最终调用outRect.set(int left, int top, int right, int bottom)方法，设置四个方向上 需要为ItemView设置padding的值。

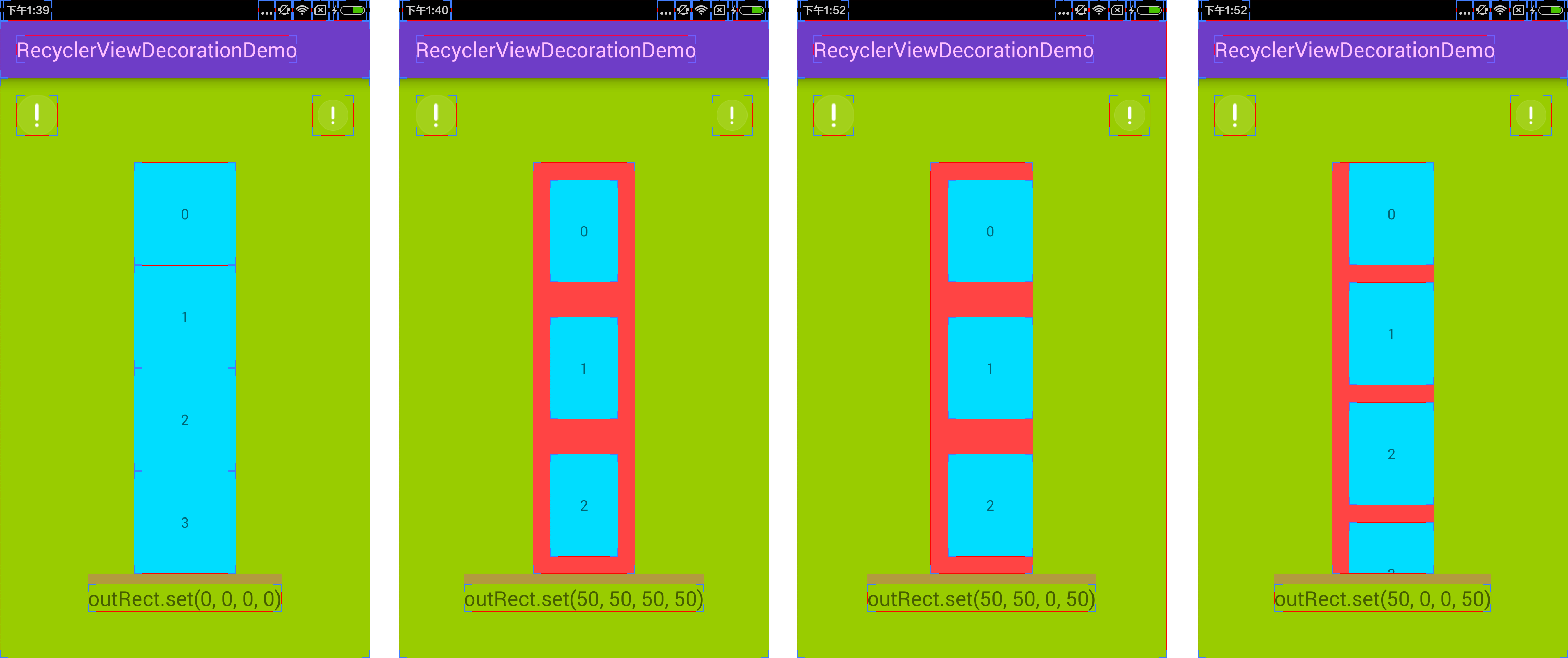

下图我觉得很经典：摘自（https://blog.piasy.com/2016/03/26/Insight-Android-RecyclerView-ItemDecoration/?utm_source=tuicool&utm_medium=referral）向作者表示感谢。如作者不许我转图，烦请联系我删除

本文的 实体bean如下编写：

/**
 * Created by zhangxutong .
 * Date: 16/08/28
 */

public class CityBean {
    private String tag;//所属的分类（城市的汉语拼音首字母）
    private String city;

    public CityBean(String tag, String city) {
        this.tag = tag;
        this.city = city;
    }

    public String getTag() {
        return tag;
    }

    public void setTag(String tag) {
        this.tag = tag;
    }

    public String getCity() {
        return city;
    }

    public void setCity(String city) {
        this.city = city;
    }
}

getItemOffsets方法 如下：
通过parent获取postion信息，通过postion拿到数据里的每个bean里的分类，因为数据集已经有序，如果与前一个分类不一样，说明是一个新的分类，则需要绘制头部outRect.set(0, mTitleHeight, 0, 0);，否则不需要outRect.set(0, 0, 0, 0);。

    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        super.getItemOffsets(outRect, view, parent, state);
        int position = ((RecyclerView.LayoutParams) view.getLayoutParams()).getViewLayoutPosition();
        //我记得Rv的item position在重置时可能为-1.保险点判断一下吧
        if (position > -1) {
            if (position == 0) {//等于0肯定要有title的
                outRect.set(0, mTitleHeight, 0, 0);
            } else {//其他的通过判断
                if (null != mDatas.get(position).getTag() && !mDatas.get(position).getTag().equals(mDatas.get(position - 1).getTag())) {
                    outRect.set(0, mTitleHeight, 0, 0);//不为空 且跟前一个tag不一样了，说明是新的分类，也要title
                } else {
                    outRect.set(0, 0, 0, 0);
                }
            }
        }
    }

---

方法二的编写
public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state)：
我们需要利用 parent和state变量，来获取需要的辅助信息，例如绘制的上下左右，childCount， childView等。。最终利用c调用Canvas的方法来绘制出我们想要的UI。会自定义View就会写本方法~
onDraw绘制出的内容是在ItemView下层，虽然它可以绘制超出getItemOffsets()里的Rect区域，但是超出区域最终不会显示，但被ItemView覆盖的区域会产生OverDraw。
本文如下编写：通过parent获取绘制UI的 left和right以及childCount， 遍历childView，根据childView的postion，和方法一中的判断方法一样，来决定是否绘制分类Title区域：
分类绘制title的方法就是自定义View的套路，根据确定的上下左右范围先drawRect绘制一个背景，然后drawText绘制文字。
（不会自定义View的可参考郭神 洋神 文章：
http://blog.csdn.net/lmj623565791/article/details/24252901 http://blog.csdn.net/guolin_blog/article/details/17357967）。

    @Override
    public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
        super.onDraw(c, parent, state);
        final int left = parent.getPaddingLeft();
        final int right = parent.getWidth() - parent.getPaddingRight();
        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View child = parent.getChildAt(i);
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child
                    .getLayoutParams();
            int position = params.getViewLayoutPosition();
            //我记得Rv的item position在重置时可能为-1.保险点判断一下吧
            if (position > -1) {
                if (position == 0) {//等于0肯定要有title的
                    drawTitleArea(c, left, right, child, params, position);

                } else {//其他的通过判断
                    if (null != mDatas.get(position).getTag() && !mDatas.get(position).getTag().equals(mDatas.get(position - 1).getTag())) {
                        //不为空 且跟前一个tag不一样了，说明是新的分类，也要title
                        drawTitleArea(c, left, right, child, params, position);
                    } else {
                        //none
                    }
                }
            }
        }
    }

    /**
     * 绘制Title区域背景和文字的方法
     *
     * @param c
     * @param left
     * @param right
     * @param child
     * @param params
     * @param position
     */
    private void drawTitleArea(Canvas c, int left, int right, View child, RecyclerView.LayoutParams params, int position) {//最先调用，绘制在最下层
        mPaint.setColor(COLOR_TITLE_BG);
        c.drawRect(left, child.getTop() - params.topMargin - mTitleHeight, right, child.getTop() - params.topMargin, mPaint);
        mPaint.setColor(COLOR_TITLE_FONT);
        mPaint.getTextBounds(mDatas.get(position).getTag(), 0, mDatas.get(position).getTag().length(), mBounds);
        c.drawText(mDatas.get(position).getTag(), child.getPaddingLeft(), child.getTop() - params.topMargin - (mTitleHeight / 2 - mBounds.height() / 2), mPaint);
    }

写完 12 方法，就已经完成了分类列表title的绘制，方法3实现顶部悬停title效果：GO

---

方法三的编写
public void onDrawOver(Canvas c, RecyclerView parent, RecyclerView.State state)：
和 onDraw()方法类似， 我们需要利用 parent和state变量，来获取需要的辅助信息，例如绘制的上下左右，position， childView等。。最终利用c调用Canvas的方法来绘制出我们想要的UI。同样是会自定义View就会写本方法~
onDrawOver绘制出的内容是在RecyclerView的最上层，会遮挡住ItemView，So天生自带悬停效果，用来绘制悬停View再好不过。
本文如下编写：首先通过parent获取LayoutManager（由于悬停分组列表的特殊性，写死了是LinearLayoutManger），然后获取当前第一个可见itemView以及postion，以及它所属的分类title（tag），然后绘制悬停View的背景和文字（tag），可参考方法2里的书写，大同小异。

    @Override
    public void onDrawOver(Canvas c, RecyclerView parent, RecyclerView.State state) {//最后调用 绘制在最上层
        int pos = ((LinearLayoutManager)(parent.getLayoutManager())).findFirstVisibleItemPosition();

        String tag = mDatas.get(pos).getTag();
        //View child = parent.getChildAt(pos);
        View child = parent.findViewHolderForLayoutPosition(pos).itemView;//出现一个奇怪的bug，有时候child为空，所以将 child = parent.getChildAt(i)。-》 parent.findViewHolderForLayoutPosition(pos).itemView
        mPaint.setColor(COLOR_TITLE_BG);
        c.drawRect(parent.getPaddingLeft(), parent.getPaddingTop(), parent.getRight() - parent.getPaddingRight(), parent.getPaddingTop() + mTitleHeight, mPaint);
        mPaint.setColor(COLOR_TITLE_FONT);
        mPaint.getTextBounds(tag, 0, tag.length(), mBounds);
        c.drawText(tag, child.getPaddingLeft(),
                parent.getPaddingTop() + mTitleHeight - (mTitleHeight / 2 - mBounds.height() / 2),
                mPaint);
    }

至此，我们的 带悬停头部的分组列表的ItemDecoration就编写完毕了，完整代码如下：

四 分类title ItemDecoration完整代码：

/**
 * 有分类title的 ItemDecoration
 * Created by zhangxutong .
 * Date: 16/08/28
 */

public class TitleItemDecoration extends RecyclerView.ItemDecoration {
    private List<CityBean> mDatas;
    private Paint mPaint;
    private Rect mBounds;//用于存放测量文字Rect

    private int mTitleHeight;//title的高
    private static int COLOR_TITLE_BG = Color.parseColor("#FFDFDFDF");
    private static int COLOR_TITLE_FONT = Color.parseColor("#FF000000");
    private static int mTitleFontSize;//title字体大小


    public TitleItemDecoration(Context context, List<CityBean> datas) {
        super();
        mDatas = datas;
        mPaint = new Paint();
        mBounds = new Rect();
        mTitleHeight = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, 30, context.getResources().getDisplayMetrics());
        mTitleFontSize = (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_SP, 16, context.getResources().getDisplayMetrics());
        mPaint.setTextSize(mTitleFontSize);
        mPaint.setAntiAlias(true);
    }

    @Override
    public void onDraw(Canvas c, RecyclerView parent, RecyclerView.State state) {
        super.onDraw(c, parent, state);
        final int left = parent.getPaddingLeft();
        final int right = parent.getWidth() - parent.getPaddingRight();
        final int childCount = parent.getChildCount();
        for (int i = 0; i < childCount; i++) {
            final View child = parent.getChildAt(i);
            final RecyclerView.LayoutParams params = (RecyclerView.LayoutParams) child
                    .getLayoutParams();
            int position = params.getViewLayoutPosition();
            //我记得Rv的item position在重置时可能为-1.保险点判断一下吧
            if (position > -1) {
                if (position == 0) {//等于0肯定要有title的
                    drawTitleArea(c, left, right, child, params, position);

                } else {//其他的通过判断
                    if (null != mDatas.get(position).getTag() && !mDatas.get(position).getTag().equals(mDatas.get(position - 1).getTag())) {
                        //不为空 且跟前一个tag不一样了，说明是新的分类，也要title
                        drawTitleArea(c, left, right, child, params, position);
                    } else {
                        //none
                    }
                }
            }
        }
    }

    /**
     * 绘制Title区域背景和文字的方法
     *
     * @param c
     * @param left
     * @param right
     * @param child
     * @param params
     * @param position
     */
    private void drawTitleArea(Canvas c, int left, int right, View child, RecyclerView.LayoutParams params, int position) {//最先调用，绘制在最下层
        mPaint.setColor(COLOR_TITLE_BG);
        c.drawRect(left, child.getTop() - params.topMargin - mTitleHeight, right, child.getTop() - params.topMargin, mPaint);
        mPaint.setColor(COLOR_TITLE_FONT);
/*
        Paint.FontMetricsInt fontMetrics = mPaint.getFontMetricsInt();
        int baseline = (getMeasuredHeight() - fontMetrics.bottom + fontMetrics.top) / 2 - fontMetrics.top;*/

        mPaint.getTextBounds(mDatas.get(position).getTag(), 0, mDatas.get(position).getTag().length(), mBounds);
        c.drawText(mDatas.get(position).getTag(), child.getPaddingLeft(), child.getTop() - params.topMargin - (mTitleHeight / 2 - mBounds.height() / 2), mPaint);
    }

    @Override
    public void onDrawOver(Canvas c, RecyclerView parent, RecyclerView.State state) {//最后调用 绘制在最上层
        int pos = ((LinearLayoutManager)(parent.getLayoutManager())).findFirstVisibleItemPosition();

        String tag = mDatas.get(pos).getTag();
        //View child = parent.getChildAt(pos);
        View child = parent.findViewHolderForLayoutPosition(pos).itemView;//出现一个奇怪的bug，有时候child为空，所以将 child = parent.getChildAt(i)。-》 parent.findViewHolderForLayoutPosition(pos).itemView
        mPaint.setColor(COLOR_TITLE_BG);
        c.drawRect(parent.getPaddingLeft(), parent.getPaddingTop(), parent.getRight() - parent.getPaddingRight(), parent.getPaddingTop() + mTitleHeight, mPaint);
        mPaint.setColor(COLOR_TITLE_FONT);
        mPaint.getTextBounds(tag, 0, tag.length(), mBounds);
        c.drawText(tag, child.getPaddingLeft(),
                parent.getPaddingTop() + mTitleHeight - (mTitleHeight / 2 - mBounds.height() / 2),
                mPaint);
    }

    @Override
    public void getItemOffsets(Rect outRect, View view, RecyclerView parent, RecyclerView.State state) {
        super.getItemOffsets(outRect, view, parent, state);
        int position = ((RecyclerView.LayoutParams) view.getLayoutParams()).getViewLayoutPosition();
        //我记得Rv的item position在重置时可能为-1.保险点判断一下吧
        if (position > -1) {
            if (position == 0) {//等于0肯定要有title的
                outRect.set(0, mTitleHeight, 0, 0);
            } else {//其他的通过判断
                if (null != mDatas.get(position).getTag() && !mDatas.get(position).getTag().equals(mDatas.get(position - 1).getTag())) {
                    outRect.set(0, mTitleHeight, 0, 0);//不为空 且跟前一个tag不一样了，说明是新的分类，也要title
                } else {
                    outRect.set(0, 0, 0, 0);
                }
            }
        }
    }

}

---

五 一些ItemDecoration的相关补充姿势：

一. 多个ItemDecoration，以及它们的绘制顺序。
就像第二节中的用法提到的，可以为一个RecyclerView添加多个ItemDecoration，那么多个ItemDecoration的绘制顺序是什么呢：我们看看源码吧：
第二节中提到，多个ItemDecoration最终是存储在RecyclerView里的mItemDecorations（ArrayList）变量中，那我们就去RecyclerView的 源码里搜一搜，看看哪些地方用到了mItemDecorations。
发现在draw()和onDraw()方法里：按照在mItemDecorations里的postion顺序，依次调用了每个ItemDecoration的onDrawOver和onDraw方法。所以后添加的ItemDecoration，如果和前面的ItemDecoration的绘制区域有重合的地方，会遮盖住前面的ItemDecoration（OverDraw）。

    @Override
    public void draw(Canvas c) {
        super.draw(c);

        final int count = mItemDecorations.size();
        for (int i = 0; i < count; i++) {
            mItemDecorations.get(i).onDrawOver(c, this, mState);
        }

    @Override
    public void onDraw(Canvas c) {
        super.onDraw(c);

        final int count = mItemDecorations.size();
        for (int i = 0; i < count; i++) {
            mItemDecorations.get(i).onDraw(c, this, mState);
        }
    }

二. ItemDecoration和RecyclerView的Item的绘制顺序。
在介绍ItemDecoration的三个方法时，我们提到过结论：
ItemDecoration的onDraw最先调用，绘制在最底层，
其上再绘制ItemView 中间层，
再上调用ItemDecoration的onDrawOver，绘制在最上层。
理由：
由上面代码可见，
RecyclerView的draw()方法中，在super.draw(c)方法调用完后，才调用mItemDecorations.get(i).onDrawOver(c, this, mState);
而super.draw(c)方法就是直接调用View的public void draw(Canvas canvas) 方法，如下所示：
其中又先调用了View（RecyclerView）的onDraw()方法，
在RecyclerView的onDraw()方法中，会调用mItemDecorations.get(i).onDraw(c, this, mState);
所以onDraw最先调用，绘制在最底层
后调用了View（ViewGroup）的dispatchDraw(canvas)方法;
在ViewGroup的dispatchDraw(canvas)方法里，会执行 drawChild(Canvas canvas, View child, long drawingTime)方法，绘制每个itemView。
所以ItemView绘制在中间层
最后super.draw(c)走完，调用mItemDecorations.get(i).onDrawOver(c, this, mState);
所以再上调用ItemDecoration的onDrawOver，绘制在最上层。（从方法名字也可以看出哈）
View的draw()方法如下，

    /**
     * This method is called by ViewGroup.drawChild() to have each child view draw itself.
     *
     * This is where the View specializes rendering behavior based on layer type,
     * and hardware acceleration.
     */
    boolean draw(Canvas canvas, ViewGroup parent, long drawingTime) {
     ............省略
        // Step 3, draw the content
        if (!dirtyOpaque) onDraw(canvas);

        // Step 4, draw the children
        dispatchDraw(canvas);

---

六 完整代码地址：

代码（已修复空指针bug 2016 08 31 ）：
http://download.csdn.net/detail/zxt0601/9618294

欢迎光临我的github下载上下合集demo：喜欢的随手点个star 哈~
https://github.com/mcxtzhang/Demos/tree/master/itemdecorationdemo
master分支为上部残篇，sideBar分支为上下合璧完整篇。

2016 09 06 补充：
全集已完结：
github传送门：https://github.com/mcxtzhang/ItemDecorationIndexBar
下集传送门：http://blog.csdn.net/zxt0601/article/details/52420706

---

七 总结：

本文是我第一次用MarkDown编写博客，感觉一个字爽。
RecyclerView相关的各个类，个个是宝，每一次探索都觉得如获至宝，
感觉利用ItemDecoration可以干很多事，可惜ItemDecoration貌似不能接受到用户的点击事件~要不我右侧导航栏都想用ItemDecoration实现了。
关于可以add多个ItemDecoration这一点，想了一下，觉得很精妙，这是一种很好的设计思想，多个ItemDecoration各司其职，如本文，采用官方ItemDecoration作分割线，自己又写一个ItemDecoration作分类title和分类title相关的悬停title。用时根据需要，选择任意数量的“装饰品”ItemDecoration，来丰富你的RecyclerView。可能我的low常规思想还是一个XXX类，使用时如果扩充功能，需要extends and code~但这样不同的功能就太耦合了，不利于复用。毕竟 “组合大于继承”。
这一周亚历山大，工作上的事很多，下篇原本打算明天写的，可能要挪到周末了。
心急的朋友可以去我的github上 sideBar分支看，就是在本文的基础上，组合一个侧边栏自定义View，然后利用TinyPinyin（https://github.com/promeG/TinyPinyin），取数据源的拼音，然后利用拼音顺序排序数据源，set给Adapter，set给侧边栏，监听侧边栏的Item切换，在回调方法里，调用RecyclerView的scrollToPositionWithOffset(int position, int offset) 方法，滑动RecyclerView到指定位置~。

---
