波浪滑翔机地磁测绘应用

一、什么是海上地磁测绘

海上地磁测绘是指对海洋区域的地球磁场进行系统性测量和制图的过程，旨在研究地磁场分布特征、识别地磁异常，并应用于地质勘探、海洋科学研究、军事导航等领域。以下是关于海上地磁测绘的详细介绍：

---

1. 地磁测绘的基本原理

地球磁场由地核流体运动产生，其强度和方向随地理位置、地质结构及时间变化。海上地磁测绘通过测量磁场强度（总场或分量）的分布，结合地理位置信息，绘制地磁图或三维模型，揭示以下特征：
地磁正常场：地球主磁场的理论分布（如国际地磁参考场，IGRF）。
地磁异常：由地壳岩石磁性差异引起的局部磁场变化，可用于推断地下地质结构。

---

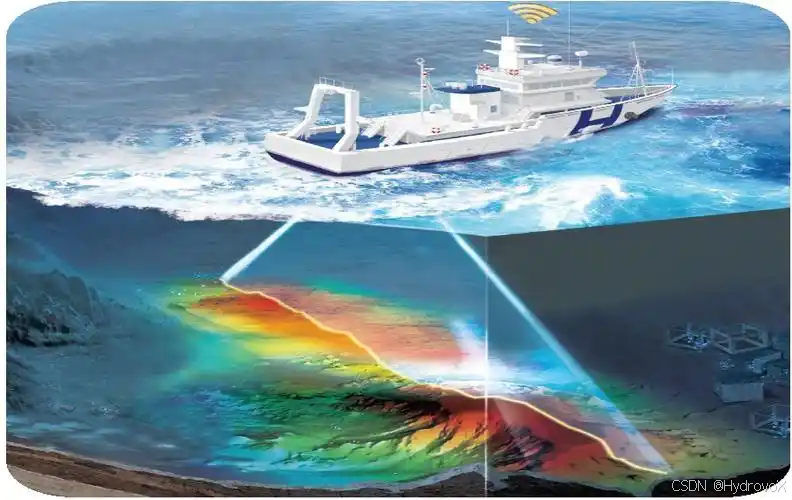

2. 海上地磁测绘的技术手段

（1）船载磁力仪
设备类型：质子旋进磁力仪、光泵磁力仪（灵敏度可达0.1 nT）。
安装方式：拖曳式（远离船体磁性干扰）或固定式（需船体磁补偿）。
工作模式：连续测量，同步记录GPS位置、水深等数据。

（2）航空磁测
- 飞机搭载磁力仪快速覆盖大面积海域，分辨率较低，适合初步勘探。

（3）卫星磁测
- 如Swarm卫星群，提供全球地磁场数据，但分辨率有限（约数百公里）。

（4）海底固定观测站
- 部署海底磁力仪阵列，长期监测地磁场时间变化（如构造活动、海床资源监测）。

（5）海洋无人装备磁测
- 部署波浪滑翔机等海面无人平台，拖曳集成磁力仪，长期低成本无人监测地磁场时间变化。

---

3. 测绘流程

1. 前期规划：
   - 收集历史地磁数据、地质资料和卫星数据，设计测线网格（通常垂直于地质构造走向）。
   - 考虑海流、水深、船舶航速等因素优化航线。
2. 数据采集：
   - 实时记录磁场强度（T）、经纬度、时间戳、船速、航向等。
   - 同步测量日变站数据（校正太阳风等短期干扰）。
3. 数据处理：
   - 校正项：日变校正、船体磁干扰消除、潮汐效应、国际地磁参考场（IGRF）移除。
   - 异常提取：通过滤波分离区域异常与局部异常。
4. 成果制图：
   - 生成地磁等值线图、三维磁性体模型或地磁异常剖面图。
   - 结合地质、地震数据综合解释（如识别海底火山、断裂带、矿藏）。

---

4. 应用领域

（1）资源勘探
- 油气田：沉积盆地中磁性基底起伏影响油气分布。
- 矿产勘探：海底多金属硫化物、富钴结壳等资源常伴生地磁异常。
- 可燃冰：与特定地质构造相关的地磁特征。

（2）海洋地质研究
- 板块构造：识别海底扩张脊、转换断层、俯冲带。
- 古地磁学：通过海底磁条带分析板块运动历史（验证海底扩张理论）。

（3）军事与导航
- 潜艇导航：利用地磁匹配导航（MAGNAV）弥补惯性导航误差。
- 水下目标探测：磁性物体（沉船、水雷）引起局部磁场畸变。

（4）环境监测
- 海底火山活动、地震前的地磁场微变化监测。

---

5. 挑战与解决方案

- 船体干扰：采用拖曳式磁力仪（距离船尾300米以上）或磁补偿算法。
- 动态环境噪声：通过多传感器融合（如惯性导航系统）提高定位精度。
- 数据融合：联合卫星、航空和船测数据提升分辨率。
- 国际合作：参与全球地磁计划（如INTERMAGNET），共享数据与标准。

---

6. 未来趋势

- 高精度传感器：量子磁力仪（SERF）实现亚纳特斯拉级灵敏度。
- AI与大数据：机器学习自动识别异常模式，优化资源靶区预测。
- 无人平台：无人船（USV，特别是波浪滑翔机平台）、水下机器人（AUV）实现危险海域测绘。
- 全球地磁模型：实时更新地磁图，支持导航与空间天气预警。

---

二、案例

- 大西洋中脊测绘：通过磁条带对称性验证海底扩张速率。
- 南海资源勘探：结合地磁与重力数据圈定油气远景区。
- 北极航道：地磁导航辅助冰区船舶航行。

三、波浪滑翔机地测测绘的优势

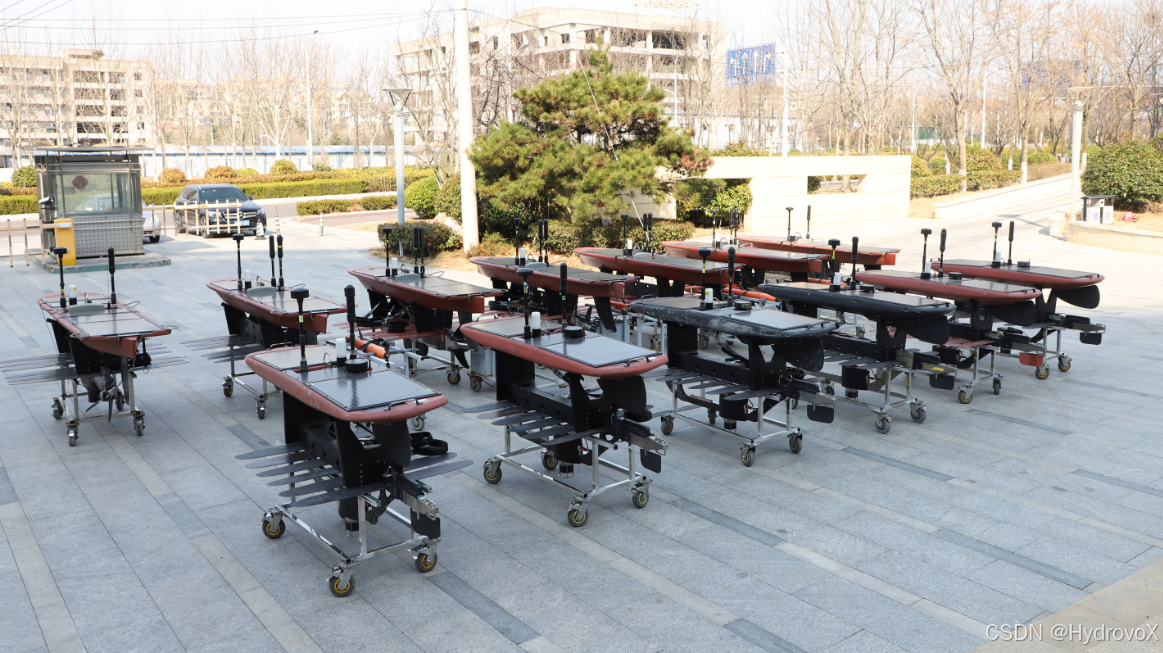

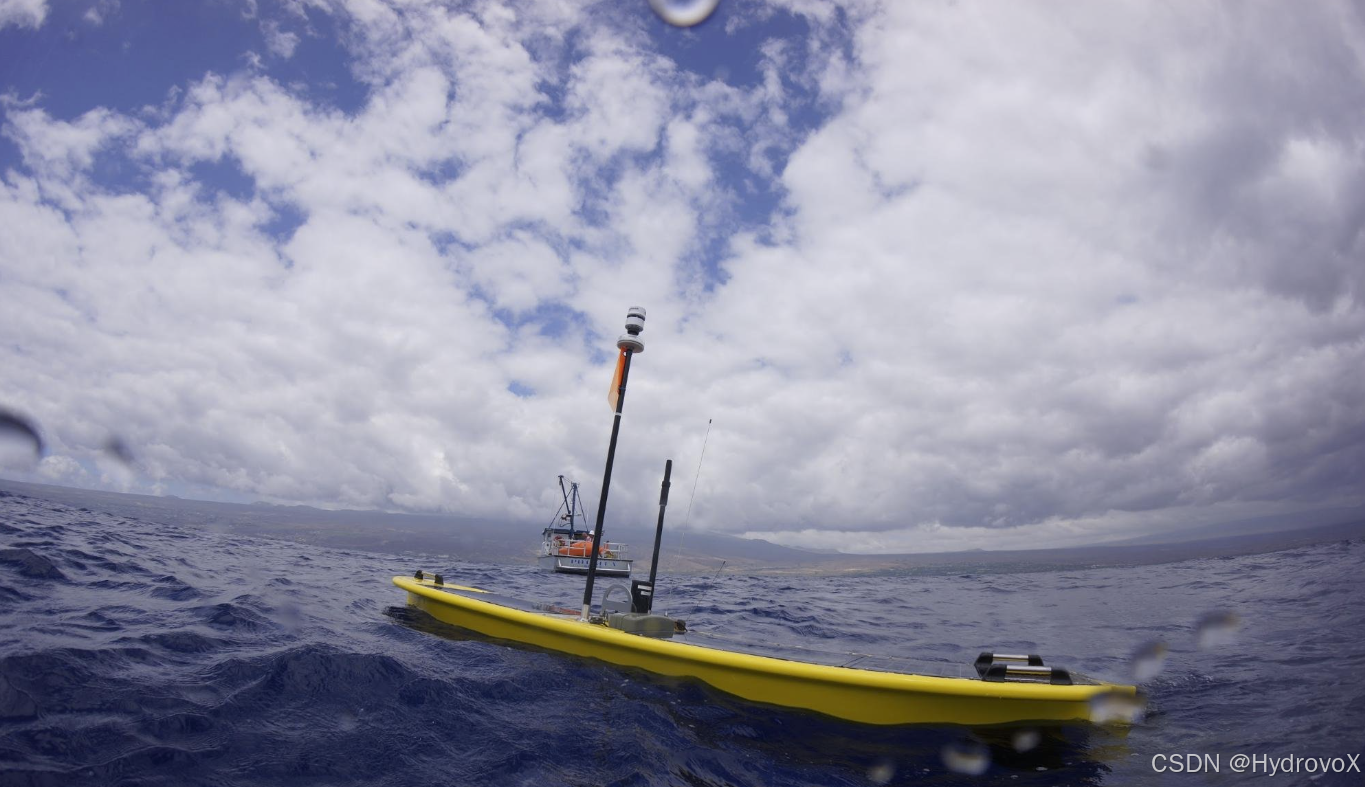

波浪滑翔机作为一种新型海洋无人观测平台，在地磁测绘领域展现出显著的技术优势和应用潜力。以下是其核心优势的详细分析：

1. 长航时与无限续航能力

波浪滑翔机利用波浪能驱动前进，太阳能为传感器和导航系统供能，理论上可实现无限续航。例如，中国海洋大学研发的“海哨”波浪滑翔机最长航行时间超过两年，航程达1.82万公里，特别适合长期、大范围的地磁数据采集。相比之下，传统船载地磁测绘受限于燃料补给和作业周期，而卫星测磁则存在分辨率不足的问题。

2. 高海况适应性与稳定性

波浪滑翔机在极端海况下仍能稳定运行。例如，“黑珍珠”波浪滑翔机在南海经历了8.5米浪高的台风测试，仍能保持数据实时回传。其双体结构（水面母船+水下牵引机）通过柔性缆传递动力，有效降低波浪干扰，确保地磁传感器在动态环境中的测量精度。

3. 高分辨率与多维度数据采集

- **垂直剖面观测**：通过搭载绞车系统，波浪滑翔机可收放传感器链，实现从海面到浅层水域的垂向地磁剖面观测，补充卫星数据的空间分辨率缺陷。
- **多传感器集成**：可同时搭载磁力仪、温盐深仪（CTD）、声呐等设备，结合地磁异常与地质、水文数据综合分析，提升资源勘探的准确性。

4. 低干扰与隐蔽性

波浪滑翔机的纯机械驱动模式无推进器噪音，且船体采用非磁性复合材料，极大减少了自身对地磁场的干扰，确保数据真实性。此外，其低雷达反射截面积和隐蔽航行特性，在军事地磁匹配导航（MAGNAV）中具有战略价值。

5. 低成本与灵活部署

相比传统科考船或航空磁测，波浪滑翔机无需大型平台支持，部署和回收便捷。例如，中国海洋大学的波浪滑翔机可通过小型船只布放，单次任务成本降低70%以上。同时，其模块化设计支持多机编队协同作业，形成高密度地磁监测网络，适用于海域断层带、矿藏靶区等精细化调查。

6. 实时数据传输与智能化控制

通过北斗或铱星通信系统，波浪滑翔机可实时回传地磁数据，支持动态调整测绘路径。例如，中国海洋大学团队开发的岸基监控系统结合AI算法，能优化航行路线并自动规避障碍，提升测绘效率。

波浪滑翔机凭借其能源自持、高稳定性、多维度观测和低成本等优势，正逐步成为海洋地磁测绘的核心工具。随着AI算法、高精度传感器和无人集群技术的发展，其在海底资源勘探、军事导航及环境监测等领域的应用前景将更加广阔。

海上地磁测绘是海洋地球物理勘探的核心手段之一，其成果对资源开发、科学研究和国防安全具有重要意义。随着技术进步，未来将向更高分辨率、智能化和全球化方向发展。
