eeglab中文教程系列(1)-加载、显示数据

本教程为脑机学习者Rose发表于公众号：脑机接口社区 .QQ交流群：903290195

准备工作

1.安装eeglab

在matlab中安装eeglab，请看安装教程:eeglab在MATLAB中安装教程

2.准备测试数据

这里不好上传文件，请到请到QQ群: 903290195 中下载 测试数据文件:(Eeglab_data.set)

具体操作

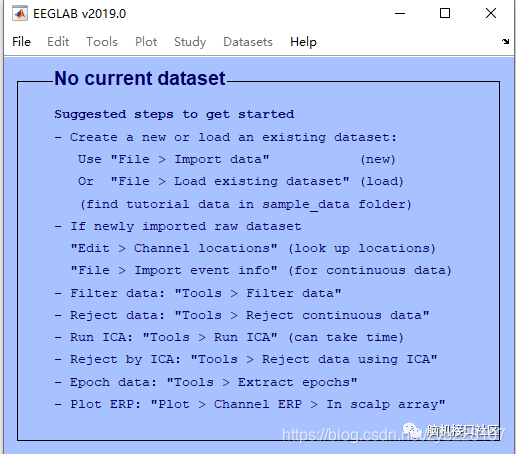

1.打开matlab和eeglab，打开eeglab方式如下：

出现如下界面：

1.加载数据

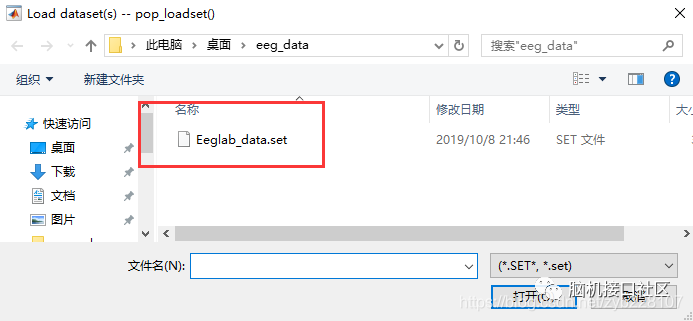

在eeglab界面上，选择File->Load existing dataset后弹出下面框，并进行测试文件的选择：

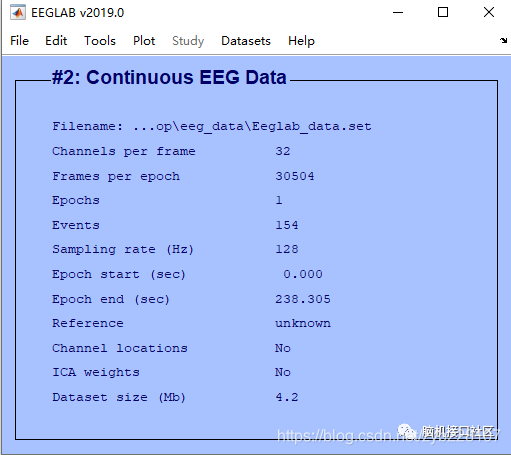

选择改文件后，会出现下面界面：

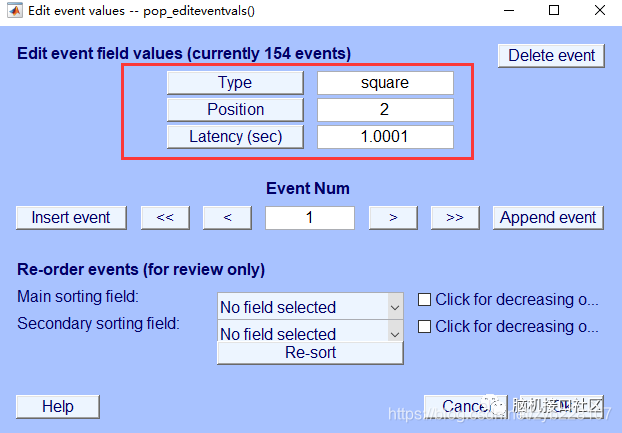

2.观察事件值(event values)

该数据集中包含154个事件，每个事件指定了EEG.event结构的字段类型、position(位置)和latency(延迟)。

可以使用>, >>, <, 和 <<按钮进行前后选择
注：
该实验中，有两种类型的事件"square" 和"rt"。“square” 事件对应的是显显示器中绿色正方形的外观，"rt"对应于受试者的反映时间。关于实验的更多信息请看(Makeig, et al., Science, 2002, 295:690-694.)地址为：
https://sccn.ucsd.edu/science2002.html

3.查看数据信息

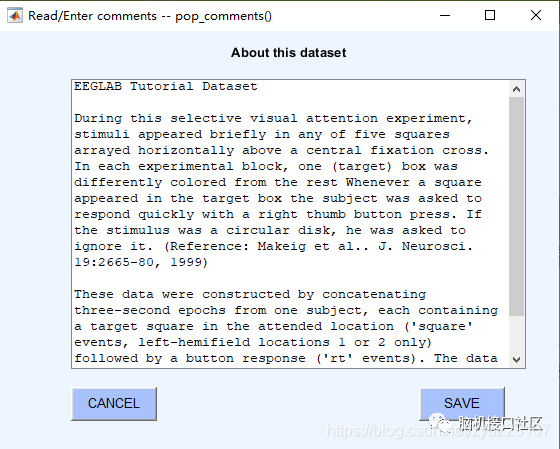

选择Edit > About this dataset.

4.浏览EEG通道数据(并可视化)

(注意：这个样本数据文件包含了连续的脑电数据。为了减少下载时间，这个“伪连续”脑电数据集实际上是通过连接80个独立的3秒数据段来构建的。因此在某些数据通道中可能会存在一些突然跳变。)

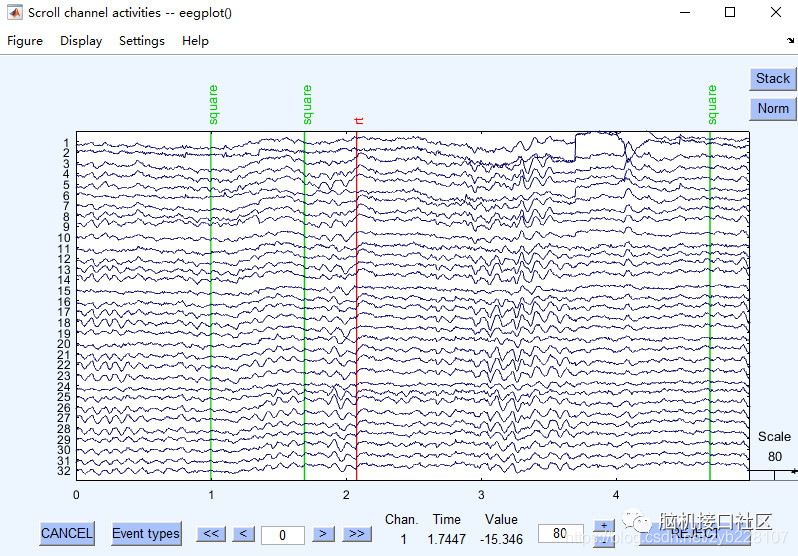

选择Plot > Channel data (scroll).

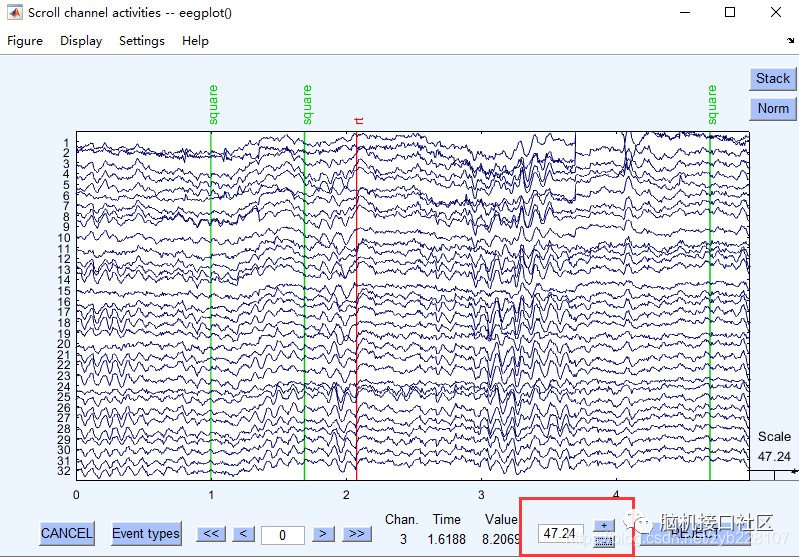

绘图窗口右侧是垂直刻度值(及其单位，微伏),它指示垂直刻度条的"幅度"。在这种情况下，该值为80(微伏)。右下角的编辑框中也显示了相同的值，如下所示，我们可以在其中进行更改。

5.电压刻度调整

通过重复单击"-"按钮或通过键盘编辑文本值，将"刻度"编辑文本框的值更改为大约50，然后按Enter键更新滚动窗口：

6.调整滚动时间窗口的宽度

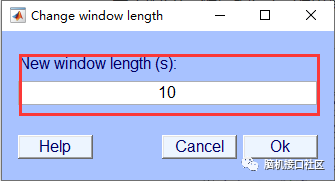

在上述图片中即eegplot()。Settings > Time range to display，出现如下界面：

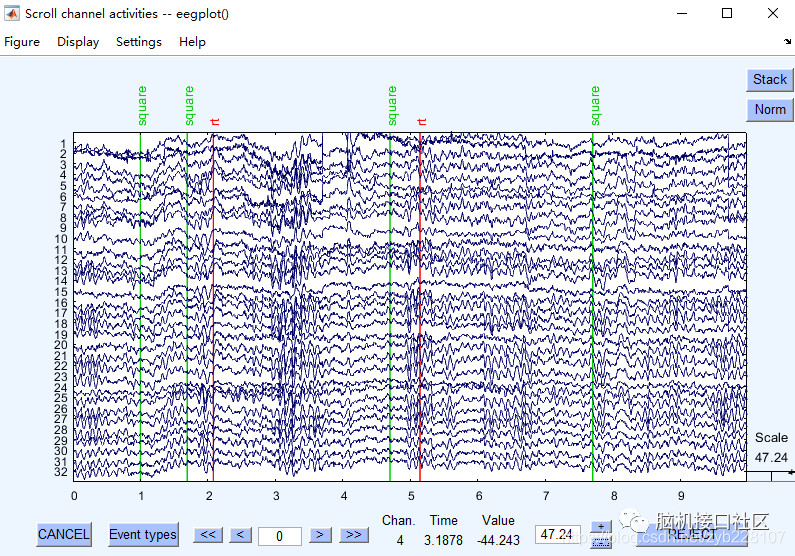

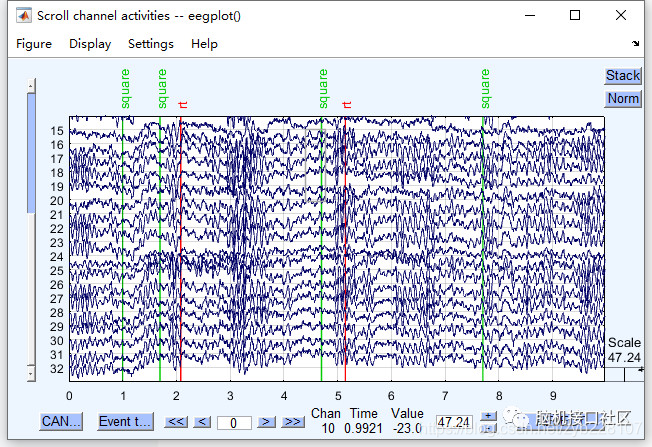

点击OK,数据显示如下：

7.通道数编辑

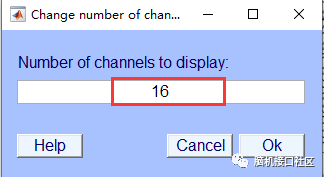

在eegplot()界面中，Settings > Number of channels to display，出现如下界面：

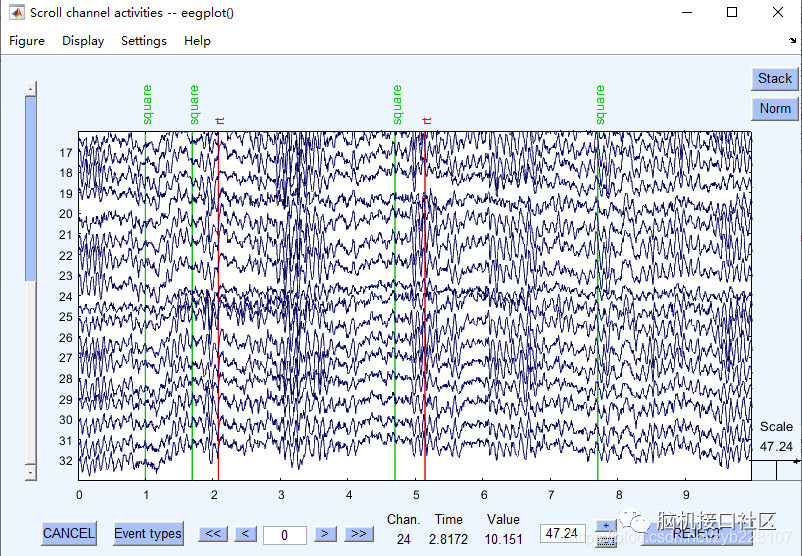

点击OK,数据显示如下：

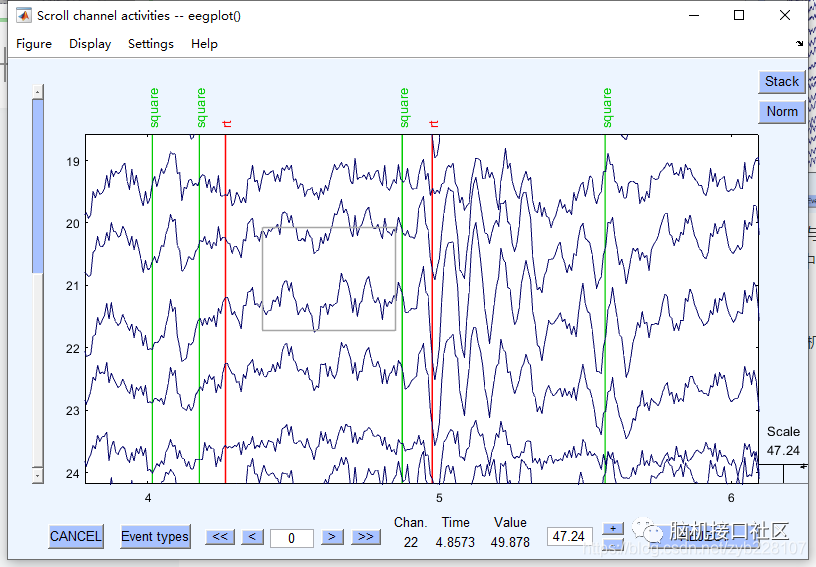

8.数据窗口放大与缩小

在eegplot()界面中，Settings > Zoom off/on > Zoom on。然后使用鼠标，在数据区域周围拖动一个矩形以放大它。滚动窗口现在看起来可能与下面的窗口类似。单击鼠标右键再次缩小。Setting > Zoom off/on > Zoom off 可以关闭缩放。

9.绘制网格线

可以通过设置 Display > Grid > X grid on来绘制水平线，设置Display > Grid > Y grid on设置纵轴线。重复相应操作的话，就可以关闭对应的网格线。
