eeglab教程系列(18)-自己创建电极位置以及电极位置文件

自己制作电极位置

第一步：运行matlab程序，创建文件

clear, close all;
clc;


chanloc=pop_chanedit('');


[fileName filePath]=uiputfile('*.mat');
save([filePath fileName],'chanloc');

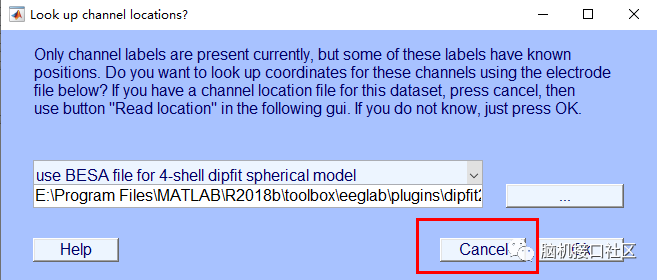

运行时，会弹出如下对话框，点击Cancel即可：

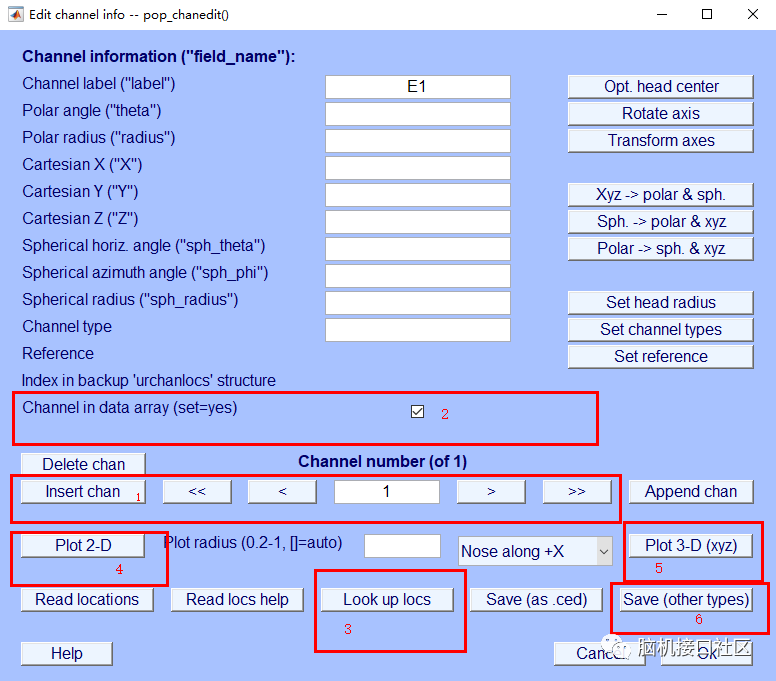

点击Cancel后，会弹出如下对话框：

第二步：开始创建电极，现在创建第二个电极：

点击上图红框中1处的[ Insert chan]

第三步：勾选通道的Channel in data array后面的框，红色框2处。

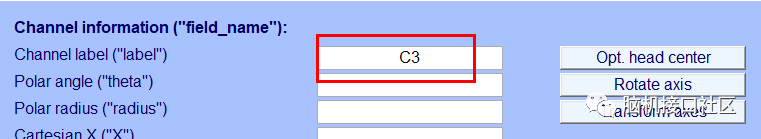

第四步：在Channel lablel中输入电极通道：

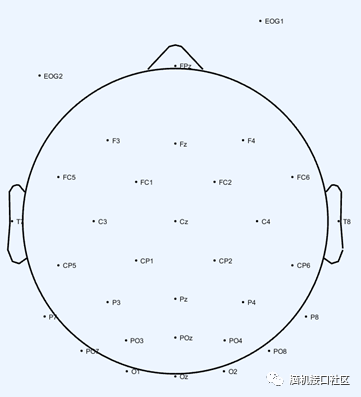

具体的通道名可以参考下面图：

这里我们要创建10个电极，因此只需要按照（第二步，第三步，第四步）依次连续创建，通道数只要增加到10即可。

第五步，创建好10个电极时，点击红框3，即如下：

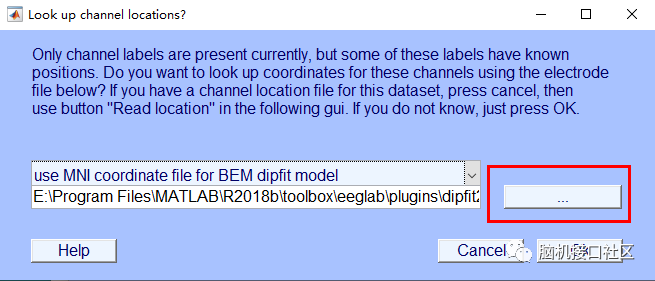

点击后，会弹出如下对话框：

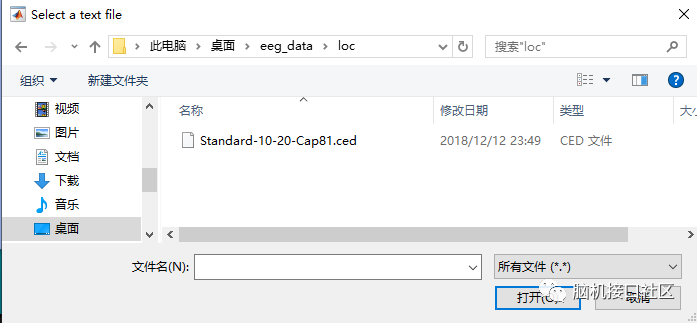

点击红框中，选择Standard-10-20-Cap81.ced

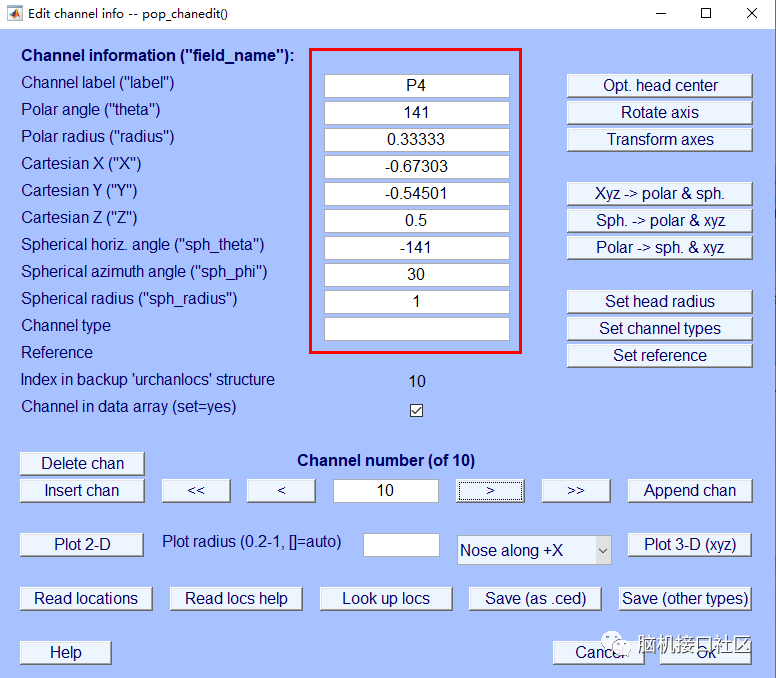

完成操作后，点击OK就可得到位置信息，如下：

第六步：测试位置是否创建成功：

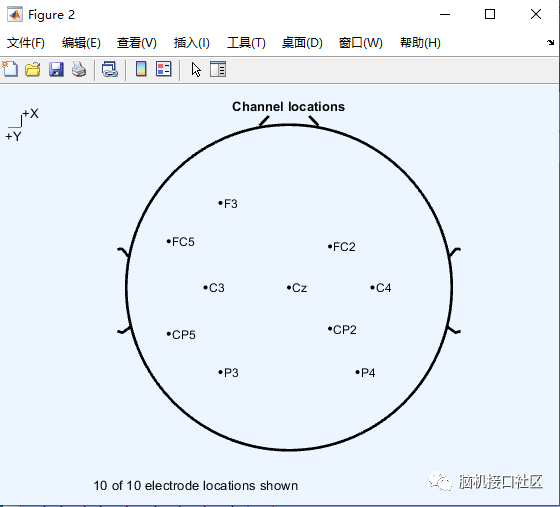

1）点击Plot-2D查看二维图：

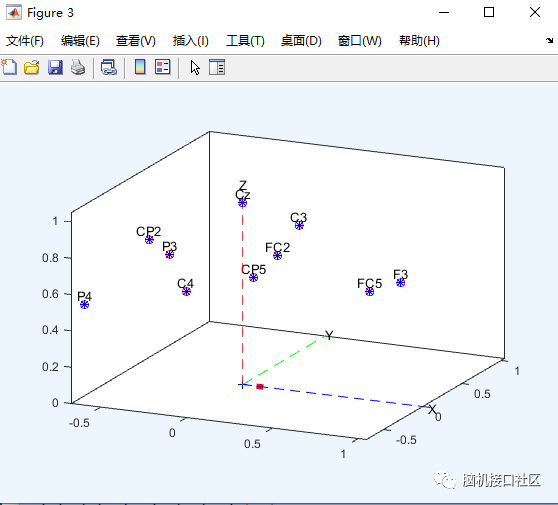

2）点击Plot-3D查看三维图

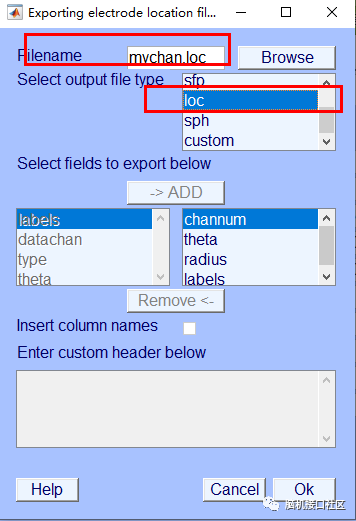

第七步：保存通道位置，点击Save(other types),选取loc格式，并命名
