[超表面论文快讯-121] Nature Communications-完美异常折射超表面赋能大视场半空间光束扫描-同济大学

栏目介绍： “论文快讯”栏目旨在精简地分享一周内发表在高水平期刊上的Metasurface领域研究成果，帮助读者及时了解领域前沿动态，如果对专栏的写法或内容有什么建议欢迎留言，后续会陆续开启其他专栏，敬请期待。

• 论文基本信息：

  标题：Perfect anomalous refraction metasurfaces empowered half-space optical beam scanning
  作者：
  Tao He（同济大学物理科学与工程学院）；
  Dongdong Li（同济大学物理科学与工程学院）；
  Chengfeng Li（同济大学物理科学与工程学院）；
  Haigang Liang（同济大学物理科学与工程学院）；
  Chao Feng（同济大学物理科学与工程学院）；
  Jingyuan Zhu（同济大学物理科学与工程学院）；
  Lingyun Xie（同济大学物理科学与工程学院）；
  Siyu Dong（同济大学物理科学与工程学院）；
  Yuzhi Shi（同济大学物理科学与工程学院）；
  Xiong Dun（同济大学物理科学与工程学院）；
  Zeyong Wei（同济大学物理科学与工程学院）；
  通讯作者 王占山（同济大学物理科学与工程学院）；
  通讯作者 程鑫彬（同济大学物理科学与工程学院）
  发表时间：2025年4月1日（其中2024年5月31日投稿，2025年3月20日接收）
  发表期刊：Nature Communications（JCR-Q1，14.7）

• 论文快览：

  • 解决的问题：
    超表面光束扫描技术在光学探测与测距系统中具有重要应用潜力，但现有方案受限于异常折射效率不足（通常低于99%）及视场角有限，制约了其实际性能。现有研究多聚焦于反射模式或一维调控，而传输模式下的高效率异常折射因需抑制更多杂散衍射端口而更具挑战性。尽管自由几何超表面通过拓扑优化提升了平面自由度，单层结构仍难以避免反射损耗与杂散衍射，导致效率与视场角难以兼顾。亟需一种新物理机制突破对称性优化瓶颈，以同时实现高效率与大视场角的光束扫描。
    提出的方法：
    本研究提出一种准三维亚波长结构（Q3D-SWS），通过增强纵向自由度诱导多重散射过程以优化对称性破缺。该结构由多层薄膜与介质超表面通过间隔层堆叠构成，其中多层薄膜设计为对零阶传播波高透射、对一阶波高反射，从而完全抑制反射损耗与杂散衍射。多层薄膜与超表面的协同作用通过相位积累与多次散射调控能量分布，确保入射光定向偏折至预定方向。通过独立旋转级联的Q3D-SWS，结合机械扫描机制实现光束方向动态调控。
    实现的效果：
    实验结果表明，Q3D-SWS在1550nm波长下实现了偏振不敏感的完美异常折射，绝对效率超过99%。基于级联结构的非共轴光束扫描系统在1350nm波长下展示了半空间扫描能力，视场角达144°×144°，最大扫描效率为86%。光谱测试显示器件在1300-1600nm宽带范围内效率显著提升，1350nm处异常折射效率达93%，验证了结构设计的普适性与鲁棒性。
    创新点分析：
    本研究的核心创新在于通过引入纵向自由度与多重散射机制，突破了传统超表面依赖平面自由度优化对称性的局限。多层薄膜与超表面的协同设计首次实现了传输模式下完美异常折射，解决了反射损耗与杂散衍射的固有矛盾。此外，级联旋转架构将机械调控与超表面动态响应结合，拓展了视场角并提升系统集成度。相较于现有方案，该方法在效率（99% vs. 传统<35%）与视场角（144° vs. 典型<11°）上实现了数量级突破，为高集成度光学雷达系统提供了新范式。

论文重要图文：

摘要：超表面光束扫描器件因其在激光雷达系统中的变革潜力备受关注，但实现效率>99%的完美异常折射仍是技术瓶颈，制约器件效率与视场性能。本研究提出通过引入纵向自由度激发多重散射过程优化对称性破缺，实现完美异常折射的新范式。提出全介质准三维亚波长结构（Q3D-SWS），该结构由定制多层膜与介质超表面经间隔层耦合构成，可消除反射损耗与杂散衍射，实现>99%的异常折射效率。通过独立旋转两级联Q3D-SWS，实验验证半空间光束扫描能力，获得144°×144°超大视场，最高效率突破86%。该成果为高效超表面设计开辟新路径，推动激光雷达系统应用升级。

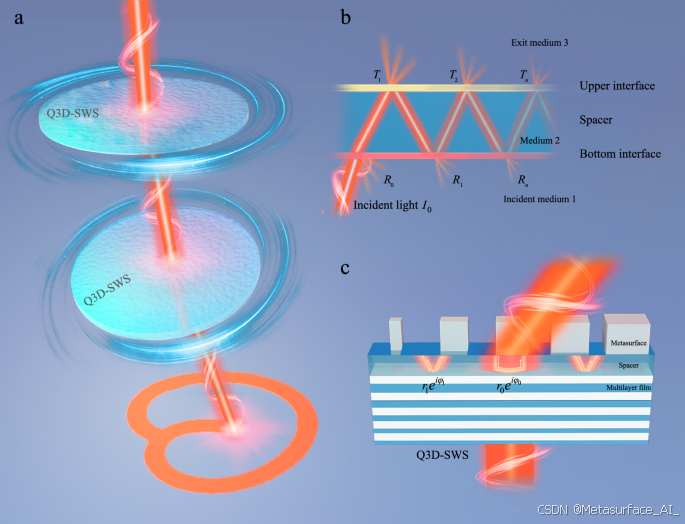

图1 | 基于全介质准三维亚波长结构的高效半空间光束扫描装置。a) 光束扫描装置概念示意图。通过独立旋转两级联完美异常折射超表面实现高效二维扫描，合理选择偏转角可覆盖前向全空间。b) 多重散射过程示意图。系数tji表示平面波从介质i入射至介质j时底/顶界面透射系数，ru/rb分别表示顶/底界面反射系数（含幅相响应）。c) 准三维亚波长结构实现完美异常折射。多层膜完全抑制反射损耗与杂散衍射，间隔层内超表面激发的零阶与一阶行波通过多层膜幅相响应（r0, r1, φ0, φ1）调控。

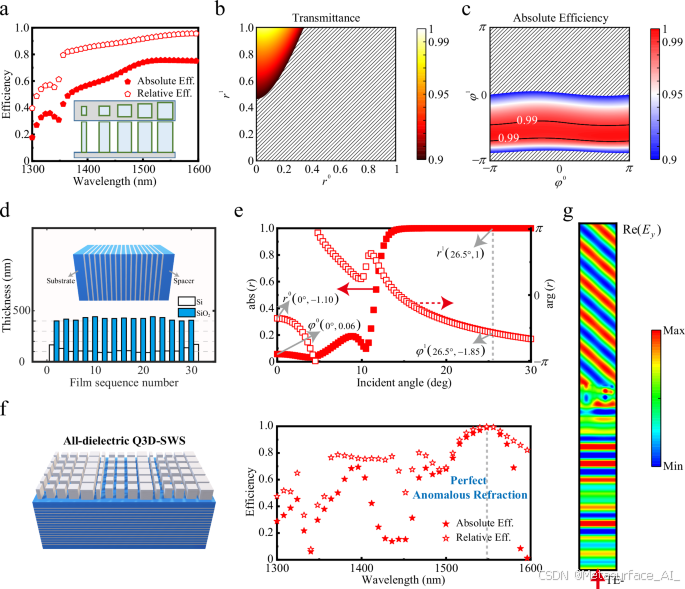

图2 | 准三维亚波长结构完美异常折射设计。a) 单层超表面结构示意图与光谱特性。b) 振幅响应r0/r1与透射率关系。c) 相位响应φ0/φ1与绝对效率关系（等高线标记99%效率区域），间隔层厚度设为377 nm（传播相位可通过反射相位补偿）。d) 多层膜结构与厚度设计。e) 多层膜反射幅相特性（零阶与一阶行波传播角分别为0°与26.5°）。f) 准三维亚波长结构示意图与光谱。g) 1550 nm TE偏振下电场分布验证完美异常折射实现。

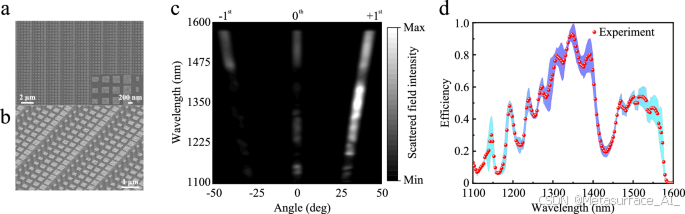

图3 | 准三维亚波长结构制备与表征。a) 样件扫描电镜俯视图。b) 样件扫描电镜侧视图。c) 全角度远场散射光分布（+1阶衍射主导证实高效异常折射）。d) 宽带异常折射效率（色带表示测试误差条），1350/1550 nm处实验标准差分别为6.7%与7.6%。

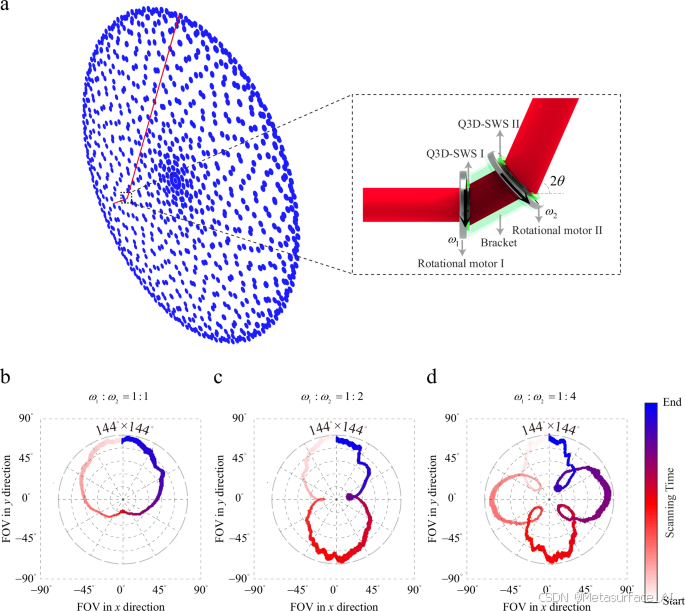

图4 | 级联准三维亚波长结构光束扫描。a) 扫描系统示意图：θ为偏转角，ω1/ω2为旋转电机I/II转速（蓝色散点表示ω1:ω2=1:30扫描轨迹）。b-d) 不同转速比下扫描图案实验结果（色条表示时序演化过程）。

参考文献：

• He, T., Li, D., Li, C. et al. Perfect anomalous refraction metasurfaces empowered half-space optical beam scanning. Nat Commun 16, 3115 (2025).
  DOI: https://doi.org/10.1038/s41467-025-58502-1
