NVMe系统内存结构 - 命令格式

本文属于《 NVMe协议基础系列教程》之一，欢迎查看其它文章。
本节介绍NVM Express使用的系统内存结构。

1 Submission Queue与Completion Queue定义

Head和Tail条目指针，对应于Completion Queue Head Doorbells和Submission Queue Tail Doorbells。doorbell寄存器由host软件更新。

• Tail
  一个Queue条目的提交者，使用当前Tail条目指针，来标识下一个空闲Queue条目空间。
  提交者将新条目，提交到Tail指向的空闲Queue条目空间后，对Tail条目指针加1。
  如果Tail条目指针增量，超过Queue大小，则Tail条目指针将归零。
  只要Queue未满，提交者可以继续向Queue提交条目。
  注意: 提交者应考虑Queue封装条件。

• Head
  Queue上条目的消费者，使用当前的Head条目指针，来标识下一个要从Queue中取出的条目。
  在从Queue中取出下一个条目后，消费者对Head条目指针加1。
  如果Head条目指针增量，超过Queue大小，则Head条目指针将归零。
  只要Queue不为空，消费者就可以继续从Queue中取出条目。
  注意: 消费者应考虑Queue封装条件。

Submission Queue和关联的Completion Queue的创建和删除，需要由主机软件正确排序。

• 先创建Completion Queue，后创建Submission Queue
  主机软件应在，创建任何关联的Submission Queue之前，创建Completion Queue。Submission Queue可以在，关联的Completion Queue创建后的任何时间创建。
• 先删除Submission Queue，后删除Completion Queue
  主机软件应在，删除Completion Queue之前，删除所有相关联的Submission Queue。主机软件应该，只在Submission Queue处于空闲状态，且没有未完成的命令时才删除它。

如果主机软件，将无效值写入Submission Queue Tail Doorbell或Completion Queue Head Doorbell寄存器，并且Asynchronous Event Request命令未完成，则异步事件将以状态码"Invalid Doorbell Write Value"投递到Admin Completion Queue；关联的Queue应该被主机软件删除并重新创建。对于遇到此错误的Submission Queue，控制器可能会完成先前获取的命令；但不会再获取额外的命令。这种情况可能是，由于主机软件试图将条目添加到满的Submission Queue，或从空的Completion Queue中删除条目引起的。

命令被覆盖时的行为是未定义的。

如果Completion Queue中，没有空闲的Completion Queue条目，则控制器不应将状态，投递到该Completion Queue，直到Completion Queue条目变得空闲为止。在这种情况下，控制器可以停止处理，与受影响的Completion Queue关联的其他Submission Queue条目，直到Completion Queue条目空闲可用为止，但控制器可以继续处理其他队列。

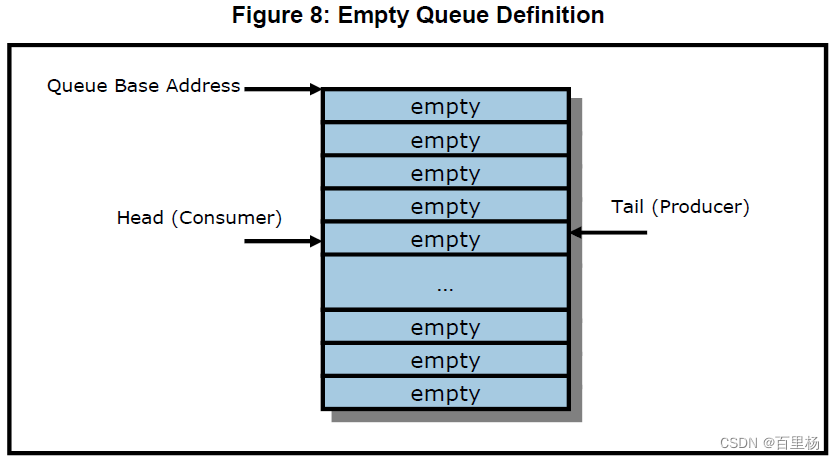

1.1 空队列

当Head条目指针等于Tail条目指针时（Head == Tail），队列为空。

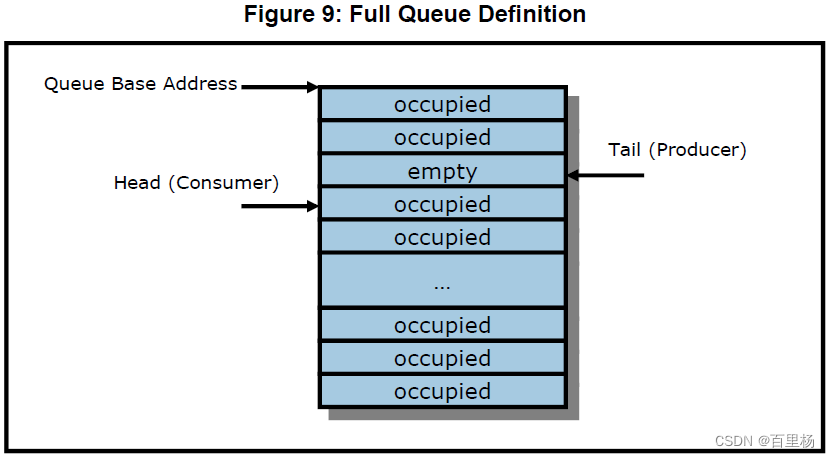

1.2 满队列

当Head条目指针比Tail条目指针多1时（Head == Tail + 1），队列已满。满时队列中的条目数比队列Size少一个。
注意:在确定队列是否已满时，应考虑队列封装条件。

1.3 队列大小

Queue大小在一个16位的基于0的字段中表示，该字段表示队列中的条目数。

• I/O Queue大小：2 ~ 64K
  包括l/O Submission Queue或I/O Completion Queue。Queue具体大小，受CAP.MQES字段中报告的，控制器支持的最大队列大小的限制。
• Admin Queue大小：2 ~ 4K
  包括Admin Submission Queue或Admin Completion Queue。Queue具体大小，受AQA.ACQS和AQA.ASQS字段的限制。

由于Head和Tail条目指针定义，每个队列中的一个条目不可使用。

1.4 队列标识符

每个队列通过创建队列时，分配给队列的16位ID值来标识。

1.5 队列优先级

如果支持带有Urgent优先级仲裁机制的加权轮询，则host软件可以分配一个Urgent、High、Medium或Low的队列优先级服务分类。如果不支持带有紧急优先级仲裁机制的加权轮询，则不使用该优先级设置，并被控制器忽略。

2 Submission Queue - 命令格式

每条命令的大小为64字节。

• 命令Dword 0、Namespace Identifier、Metadata Pointer、PRP Entry 1和PRP Entry 2，对所有Admin命令和NVM命令有共同的定义。
• SGL Entry 1和Metadata SGL Segment Pointer，对所有NVM命令有共同的定义(SGLs不用于Admin命令)。
• Metadata Pointer、PRP Entry 1、PRP Entry 2和Metadata SGL Segment Pointer，不是所有命令都使用的。

2.1 Command Dword 0

命令Dword 0定义，如下表所示。

Command Dword 0

Bit	Description
31:16	Command Identifier (CID)：当与Submission Queue identifier结合使用时，此字段指定命令的唯一标识符。
15	PRP or SGL for Data Transfer (PSDT)：此字段指定与命令相关的任何数据传输，是否使用PRPs或SGLs。 如果清除为’ 0 ‘，则该命令将使用PRPs，来传输任何相关的数据或元数据。 如果设置为’ 1 '，则该命令使用SGLs，来传输任何相关的数据或元数据。 所有Admin命令，应使用PRPs。
14:10	保留

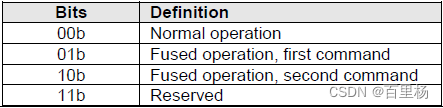

09:08	Fused Operation (FUSE)：在融合操作中，通过将两个简单命令“融合”在一起，来创建复杂命令。 此字段指定，此命令是否是融合操作的一部分，如果是，它是序列中的哪个命令。
07:00	Opcode (OPC)：指定要执行的命令的操作码。

2.2 Command Format – Admin Command Set

Admin命令集（Admin Command Set）和NVM命令集（NVM Command Set）的64字节命令格式，定义如下表所示。
将来定义的任何其他I/O命令集（I/O Command Set），都可以使用另一种命令大小或格式。

Command Format – Admin Command Set

Bytes	Description
63:60	Command Dword 15 (CDW15)：该字段是命令专用的Dword 15。
59:56	Command Dword 14 (CDW14)：该字段是命令专用的Dword 14。
55:52	Command Dword 13 (CDW13)：该字段是命令专用的Dword 13。
51:48	Command Dword 12 (CDW12)：该字段是命令专用的Dword 12。
47:44	Command Dword 11 (CDW11)：该字段是命令专用的Dword 11。
43:40	Command Dword 10 (CDW10)：该字段是命令专用的Dword 10。

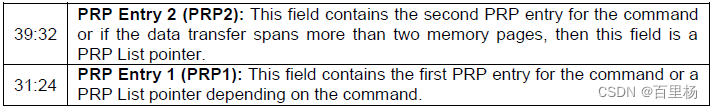

39:32	PRP Entry 2 (PRP2)：该字段包含该命令的第二个PRP条目，或者如果数据传输跨越两个以上的内存页，则该字段是一个PRP列表指针。
31:24	PRP Entry 1 (PRP1)：该字段包含该命令的第一个PRP条目，或者一个PRP列表指针，具体取决于该命令。
23:16	Metadata Pointer (MPTR)：该字段包含元数据的连续物理缓冲区的地址。该字段仅用于元数据与逻辑块数据不交错的情况，如Format NVM命令中指定的。此字段应以Dword对齐。
15:08	保留
07:04	Namespace Identifier (NSID)：这个字段指定了，这个命令应用到的命名空间ID。如果命令中没有使用命名空间ID，则该字段清空为0h。如果一个命令应用到设备上的所有命名空间，那么该字段应该设置为FFFFFFFFh。 除非另有说明，在使用命名空间ID的命令中，指定未激活的命名空间ID，将导致控制器在command中带有状态“Invalid Field”而中止命令。 在使用命名空间ID的命令中，指定无效的命名空间ID，将导致控制器以状态“Invalid Namespace”或“Format”中止命令。
03:00	Command Dword 0 (CDW0)：该字段对所有命令都是通用的，见上表Command Dword 0定义。

2.3 Command Format – NVM Command Set

Command Format – NVM Command Set

Bytes	Description
63:60	Command Dword 15 (CDW15)：该字段是命令专用的Dword 15。
59:56	Command Dword 14 (CDW14)：该字段是命令专用的Dword 14。
55:52	Command Dword 13 (CDW13)：该字段是命令专用的Dword 13。
51:48	Command Dword 12 (CDW12)：该字段是命令专用的Dword 12。
47:44	Command Dword 11 (CDW11)：该字段是命令专用的Dword 11。
43:40	Command Dword 10 (CDW10)：该字段是命令专用的Dword 10。

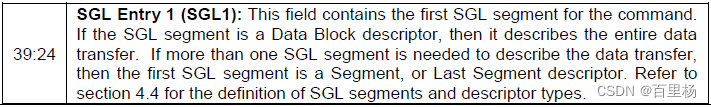

39:24	若将CDW0[15]清除为’0’，则该字段的定义为： - PRP Entry 2 (PRP2)：该字段包含该命令的第二个PRP条目，或者如果数据传输跨越两个以上的内存页，则该字段是一个PRP列表指针。 - PRP Entry 1 (PRP1)：该字段包含该命令的第一个PRP条目，或者一个PRP列表指针，具体取决于该命令。 若将CDW0[15]设置为’1’，则该字段的定义为： - SGL Entry 1 (SGL1)：该字段包含该命令的第一个SGL段。如果SGL段是一个Data Block描述符，那么它描述了整个数据传输。如果需要多个SGL段来描述数据传输，那么第一个SGL段是一个Segment，或最后一个段描述符。

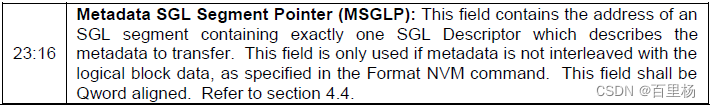

23:16	若将CDW0[15]清除为’0’，则该字段的定义为： - Metadata Pointer (MPTR)：该字段包含元数据的连续物理缓冲区的地址。该字段仅用于元数据与逻辑块数据不交错的情况，如Format NVM命令中指定的。此字段应以Dword对齐。 若将CDW0[15]设置为’1’，则该字段的定义为： - Metadata SGL Segment Pointer (MSGLP)：该字段包含一个SGL段的地址，其中包含一个描述要传输的元数据的SGL描述符。该字段仅用于元数据与逻辑块数据不交错的情况，如Format NVM命令中指定的。该字段应Qword对齐。
15:08	保留
07:04	Namespace Identifier (NSID)：这个字段指定了，这个命令应用的命名空间。如果该命名空间未用于该命令，则该字段将被清除为0h。如果命令应用于设备上的所有命名空间，则该值应设置为FFFFFFFFh。
03:00	Command Dword 0 (CDW0)：该字段对所有命令都是通用的，见上表Command Dword 0定义。

2.4 Command Format – Admin and NVM Vendor Specific Commands (可选)

除了为所有Admin和NVM命令，定义的通用字段外，Admin和NVM Vendor Specific命令可能支持Data Transfer字段中的Dwords数，和MPTR字段中的Dwords数。
如果支持，则Admin Vendor Specific Command和NVM Vendor Specific Command的命令格式，定义在下表中。

Command Format – Admin and NVM Vendor Specific Commands (可选)

Bytes	Description
63:60	Command Dword 15 (CDW15)：该字段是命令专用的Dword 15。
59:56	Command Dword 14 (CDW14)：该字段是命令专用的Dword 14。
55:52	Command Dword 13 (CDW13)：该字段是命令专用的Dword 13。
51:48	Command Dword 12 (CDW12)：该字段是命令专用的Dword 12。
47:44	Number of Dwords in MPTR (NDM)：该字段表示，元数据传输中的Dwords数量。
43:40	Number of Dwords in Data Transfer (NDT)：这个字段表示，数据传输中的Dwords数量。
39:16	不同类型命令，此部分含义有所不同，具体参考Admin命令与NVM命令具体定义。
15:08	保留
07:04	Namespace Identifier (NSID)：该字段表示，该命令应用的命名空间ID。如果命令中，没有使用命名空间ID，则该字段清空为0h。如果一个命令，应用到设备上的所有命名空间，那么该字段，应该设置为FFFFFFFFh。 对于Vendor Specific Command，控制器对未激活的命名空间ID的响应行为是厂商指定的。在使用命名空间ID的命令中，指定无效的命名空间ID，将导致控制器以状态“Invalid Namespace”或“Format”中止命令。
03:00	Command Dword 0 (CDW0)：该字段对所有命令都是通用的。

3 小结

命令需要被提交到Submission Queue中，以便NVMe控制器执行，在执行结束后，会有对应的完成状态，放入到Completion Queue中。

NVMe命令长度均为64Byte，对应的completion消息长度均为16Byte。
因此，在Submission Queue中，每条命令都是64字节，无论是Admin命令，还是NVM命令（IO命令）。

NVMe命令，按如下方式，进行组织：

• 如果是Admin或NVM命令（IO命令），则在Metadata Pointer与Data Pointer这两个部分（39:16），含义有所不同，其他均相同。

• 如果是Vendor Specific Command，除了在Metadata Pointer与Data Pointer这两个部分（39:16）不同外，还有Dword 10和Dword11这两个部分（47:40），含义有所不同，其他均相同。
