【本文为笔者第一篇blog,对于排版与代码部分细节处理不到位,请海涵】
项目介绍
笔者利用“arduino创客主板”制作了一套可以实时监测农业大棚室内温度、湿度、光照强度、火焰相关数据并自主做出应急反应的装置。该项目利用了多个适合arduino初学者的传感器,是一个相对容易巩固所学,提高模块系统性融合的小项目。
一、元件介绍
(一):元件清单
序号 | 元件 |
1 | arduino创客主板 |
2 | 三种色调LED灯各一个 |
3 | 蜂鸣器(此处为有源蜂鸣器) |
4 | DHT11温湿度传感器 |
5 | 光敏电阻 |
6 | 火焰传感器 |
7 | 杜邦线若干 |
8 | 电阻若干 |
(二):各元件操作及功能说明
1、火焰传感器监测室内周围是否有火焰发生。
2、蜂鸣器在火焰发生情况下进行报警。
3、DHT11传感器实时监测并反馈周围环境温湿度数据。使用前需前往官网自行下载<dht11.h>库文件。
4、光敏电阻实时监测并反馈光照强度。
5、不同色调的LED灯依照不同的光照强度被自主点亮。
6、电阻起电路保护作用。

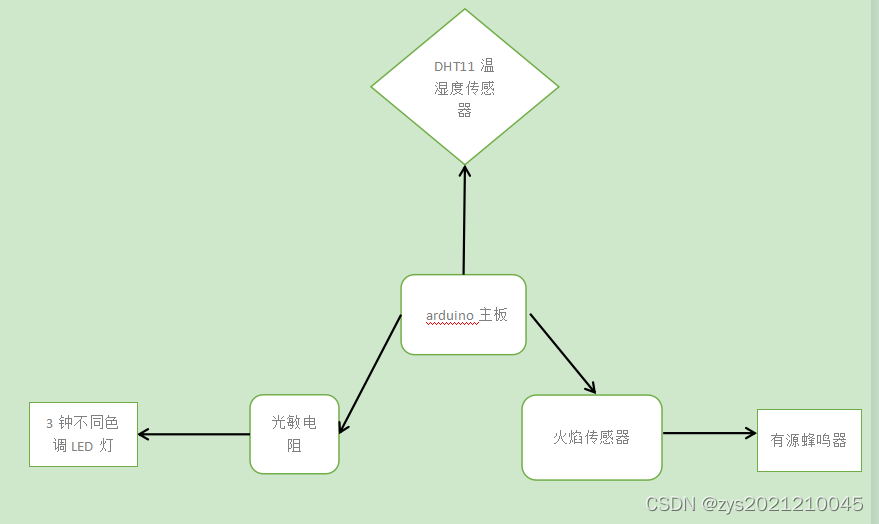

二、装置结构框图分级设计
三、主要硬件引脚连接
DHT11温湿度传感器 | VDD接正极、DATA接引脚10,GND接负极 |
光敏电阻 | 一端接A5,一端接负极 |
火焰传感器 | 一端接A0,一段接负极 |
电阻 | 接主要元件,保护电路 |
蜂鸣器 | 一段接8引脚,一端接负极 |

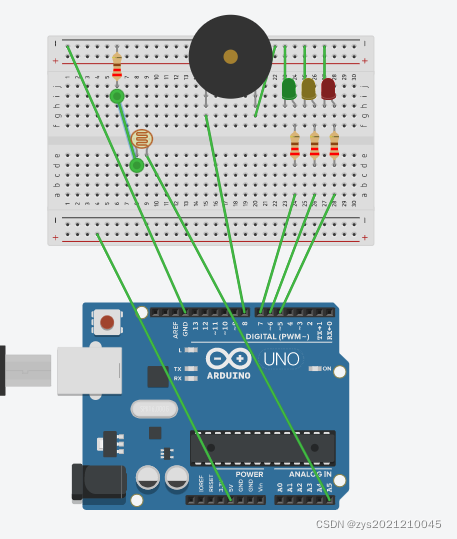

LED灯连接如下
四、主要传感器原理简介
(一)光敏电阻
光电器件是将光能转换为电能的一种传感器件, 它是构成光电式传感器最主要的部件。光电器件工作的物理基础是光电效应。 在光线作用下, 物体的电导性能改变的现象称为内光电效应, 如光敏电阻等就属于这类光电器件。在光线作用下, 能使电子逸出物体表面的现象称为外光电效应, 如光电管、光电倍增管就属于这类光电器件。在日常使用中有响应快、结构简单、 使用方便, 而且有较高的可靠性等优点。
(二)火焰传感器
火焰传感器的本质原理与红外光相关,人的眼睛能看到的可见光按波长从长到短排列,依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为0.62~0.76μm;紫光的波长范围为0.38~0.46μm。比紫光波长还短的光叫紫外线,比红光波长还长的光叫红外线。红外线是波长介于微波和可见光之间的电磁波,波长在760纳米到1毫米之间,是波形比红光长的非可见光。自然界中的一切物体,只要它的温度高于绝对零度(-273)就存在分子和原子的无规则运动,其表面就会不停的辐射红外线。当然了,虽然是都辐射红外线,但是不同的物体辐射的红外强度是不一样的。
(三)DHT11温湿度传感器
DHT11使用单一总线通信,即DATA引脚和单片机连接的线。总线总是处于空闲状态和通信状态这个2个状态之间。当单片机没有与DHT11交互时,总线处于空闲状态,在上拉电阻的作用下,处于高电平状态。当单片机和DHT11正在通信时,总线处于通信状态,一次完整的通信过程如下:
①单片机将驱动总线的IO配置为输出模式。准备向DHT11发送数据。
②单片机将总线拉低至少18ms,以此来发送起始信号。再将总线拉高并延时20~40us,以此来代表起始信号结束。
③单片机将驱动总线的IO配置为输入模式,准备接收DHT11回传的数据。
④当DHT11检测倒单片机发送的起始信号后,就开始应答,回传采集到的传感器数据。DHT11先将总线拉低80us作为对单片机的应答(ACK),然后接着将总线拉高80us,准备回传采集到的数据。
⑤当一帧数据传输完成后,DHT11释放总线,总线在上拉电阻的作用下再次恢复到高电平状态。
五、相关代码
double Fahrenheit(double celsius)
{
return 1.8 * celsius + 32;
}
double Kelvin(double celsius)
{
return celsius + 273.15;
}
double dewPoint(double celsius, double humidity)
{
double A0= 373.15/(273.15 + celsius);
double SUM = -7.90298 * (A0-1);
SUM += 5.02808 * log10(A0);
SUM += -1.3816e-7 * (pow(10, (11.344*(1-1/A0)))-1) ;
SUM += 8.1328e-3 * (pow(10,(-3.49149*(A0-1)))-1) ;
SUM += log10(1013.246);
double VP = pow(10, SUM-3) * humidity;
double T = log(VP/0.61078); // temp var
return (241.88 * T) / (17.558-T);
}
dewPoint()
double dewPointFast(double celsius, double humidity)
{
double a = 17.271;
double b = 237.7;
double temp = (a * celsius) / (b + celsius) + log(humidity/100);
double Td = (b * temp) / (a - temp);
return Td;
}
#include <dht11.h>
dht11 DHT11;
#define DHT11PIN 2
#define AD5 A5
int Intensity = 0;
int flameVal = 0;
int beep = 8;
int red = 5;
int yellow = 6;
int gerrn = 7;
void setup(){
pinMode(10,OUTPUT);
pinMode(6,OUTPUT);
pinMode(7,OUTPUT);
pinMode(5,OUTPUT);
{int beep = 8;
int flameVal = 0;
pinMode(beep,OUTPUT);}
{
Serial.begin(9600);
Serial.println("DHT11 TEST PROGRAM ");
Serial.print("LIBRARY VERSION: ");
Serial.println(DHT11LIB_VERSION);
Serial.println();
}
}
void loop()
{
flameVal = analogRead(A0); //读取火焰亮度
if (flameVal <= 30)
{
digitalWrite(beep, HIGH);
digitalWrite(10, HIGH);
}
else
{
digitalWrite(beep, LOW);
}
Intensity = analogRead(AD5);//读取光敏电阻阻值
if(Intensity >= 40)
{
digitalWrite(5, HIGH);
digitalWrite(6, LOW);
digitalWrite(7, LOW);//
}
if(Intensity >= 20&&Intensity < 40)
{
digitalWrite(6, HIGH);
digitalWrite(5, LOW);
digitalWrite(7, LOW);//
}
if(Intensity < 20)
{
digitalWrite(7, HIGH);
digitalWrite(5, LOW);
digitalWrite(6, LOW);//
}
Serial.println("\n");
int chk = DHT11.read(DHT11PIN);
Serial.print("Read sensor: ");
switch (chk)
{
case DHTLIB_OK:
Serial.println("OK");
break;
case DHTLIB_ERROR_CHECKSUM:
Serial.println("Checksum error");
break;
case DHTLIB_ERROR_TIMEOUT:
Serial.println("Time out error");
break;
default:
Serial.println("Unknown error");
break;
}
Serial.print("湿度 (%): ");
Serial.print((float)DHT11.humidity, 2);
Serial.print("温度 (oC): ");
Serial.println((float)DHT11.temperature, 2);
Serial.print("光照强度");
Serial.println( Intensity);
Serial.print("火焰亮度");
Serial.println( flameVal );
delay(2000);
}
