solidcam实现路径C扫描全流程

我将原始点云文件进行曲面重构后生成 重构PLY文件 ，生成的曲面文件本打算到solidcam（solid works中的一个插件）里进行路径规划和路径点的提取生成，但ply文件不能被solidcam识别，所以用到格式转换，用Geomagic Design X软件的放样向导的功能将ply文件转换成可被sw软件识别的SLDPRT文件，下面是实现步骤：

一：打开这个软件

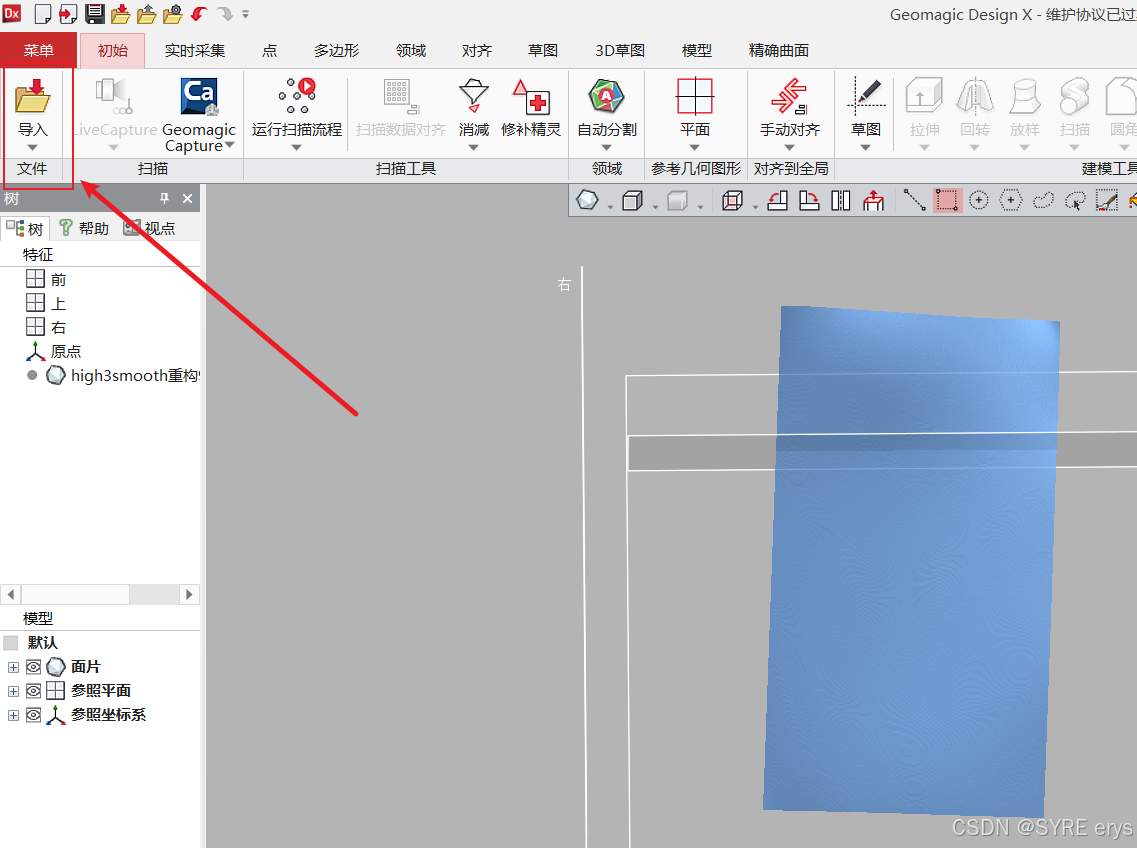

 导入重构后的PLY文件

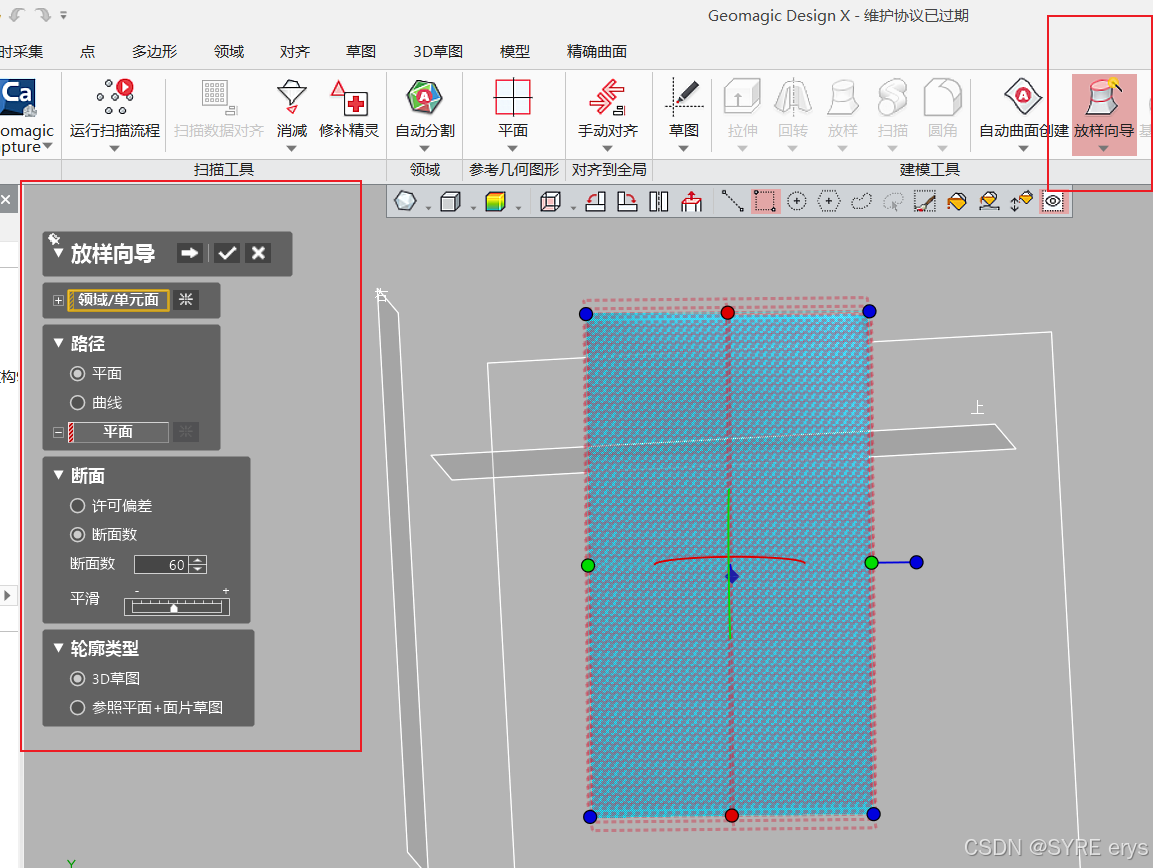

点击放样向导

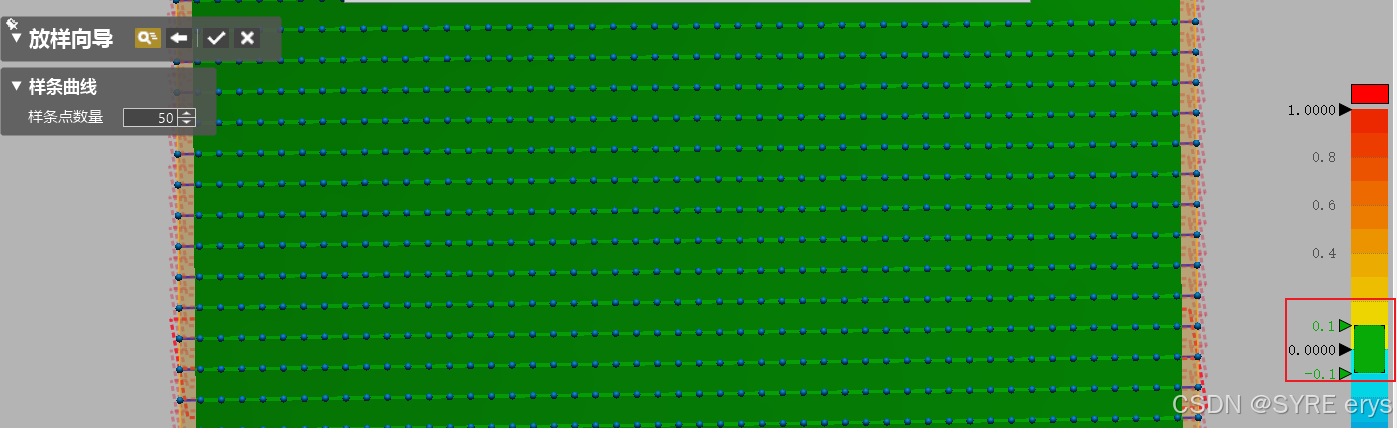

选择好恰当的参数保证生成的曲面与原曲面的误差尽可能的小（全是绿色）

生成的曲面点击solidworks的选项即可转换成sw可识别的模型，完成坐标转换

二：Solidcam 实现对曲面的路径轨迹的规划和路径点的提取

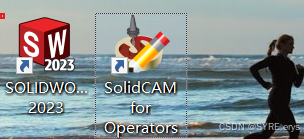

打开sw（solidcam是挂载版的安装）

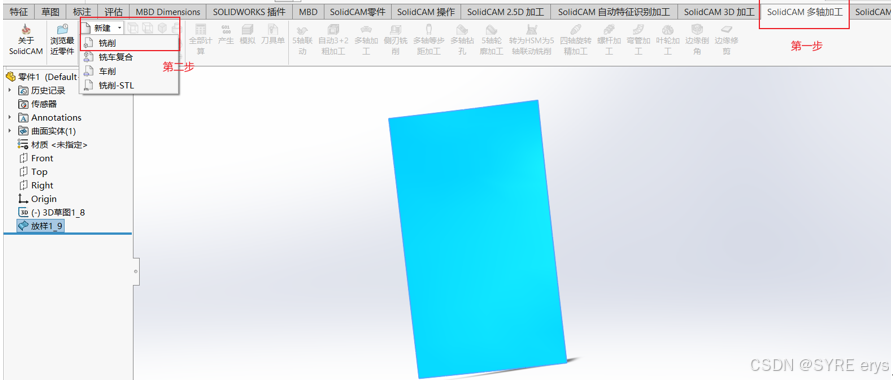

导入转换后的重构曲面的模型后开始加工

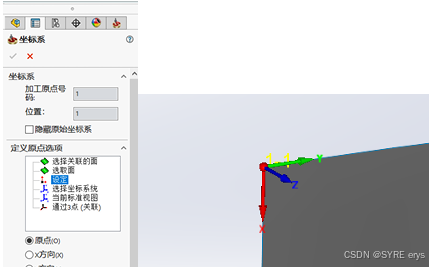

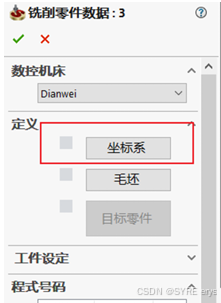

定坐标原点

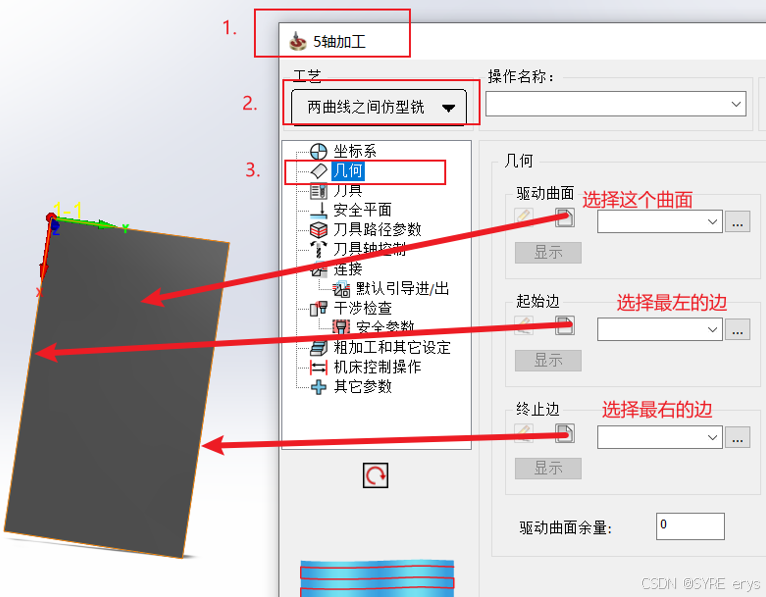

执行两曲线之间的仿型铣开始规划路径

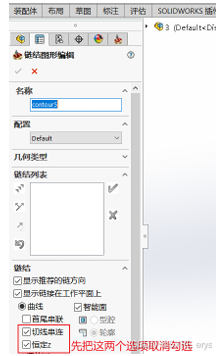

选左右两边时

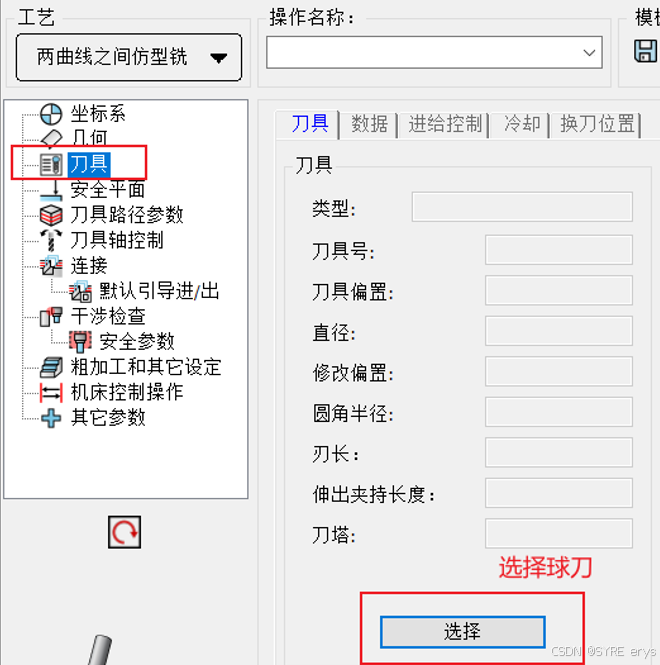

选择刀具

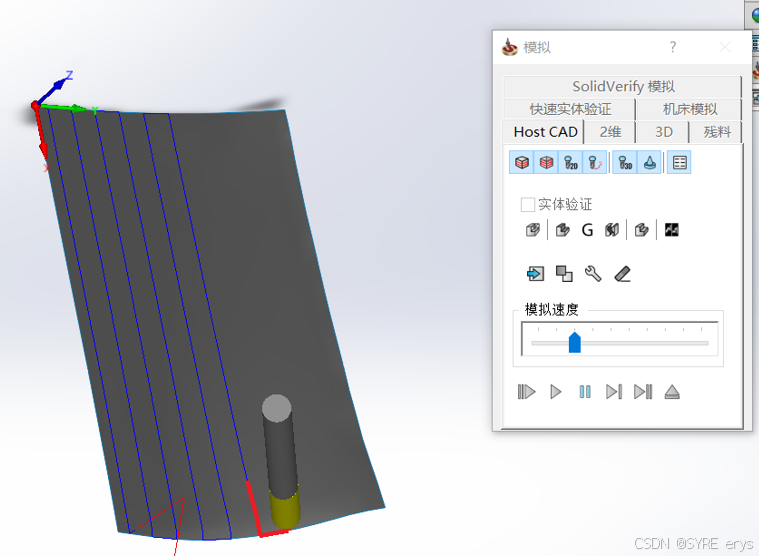

实现路径规划

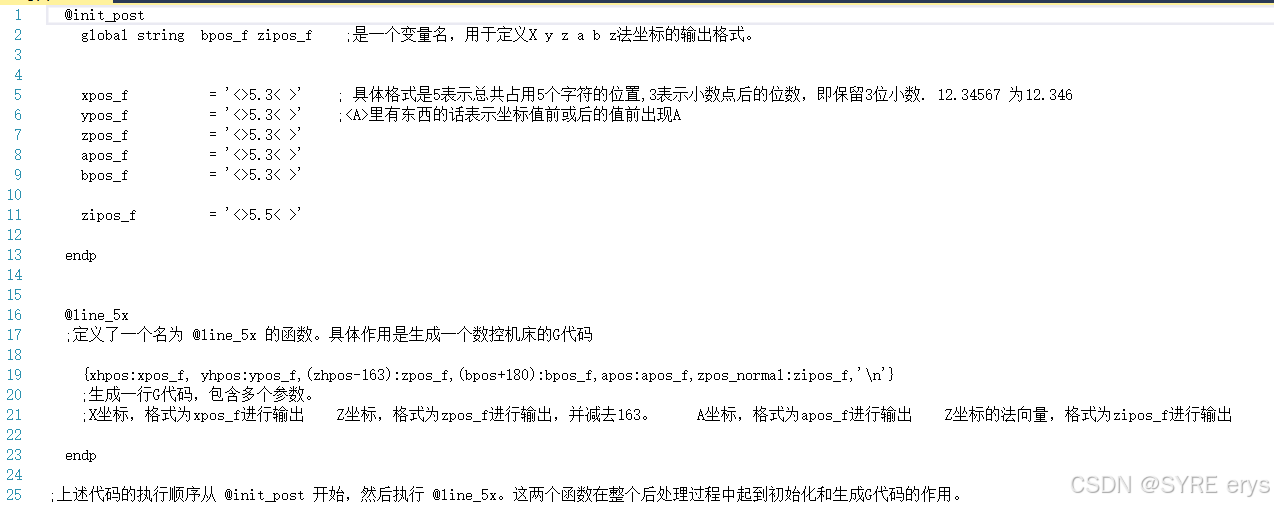

然后编写后处理文件的G代码进行上述路径中xyz及其法向量路径点的提取

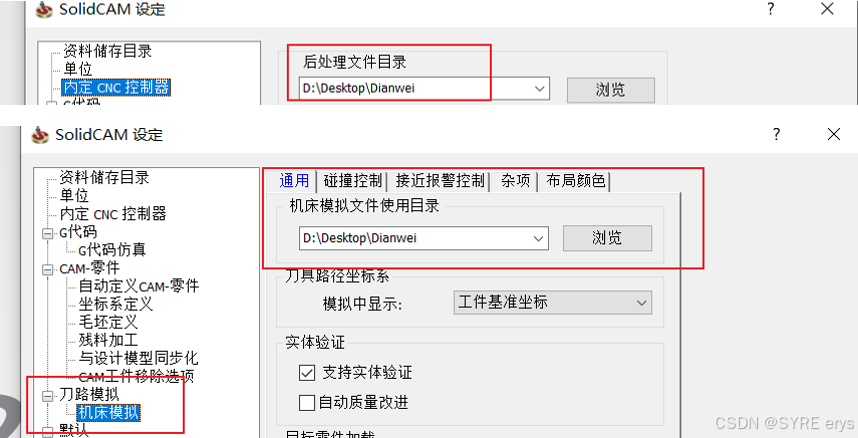

然后导入后处理文件

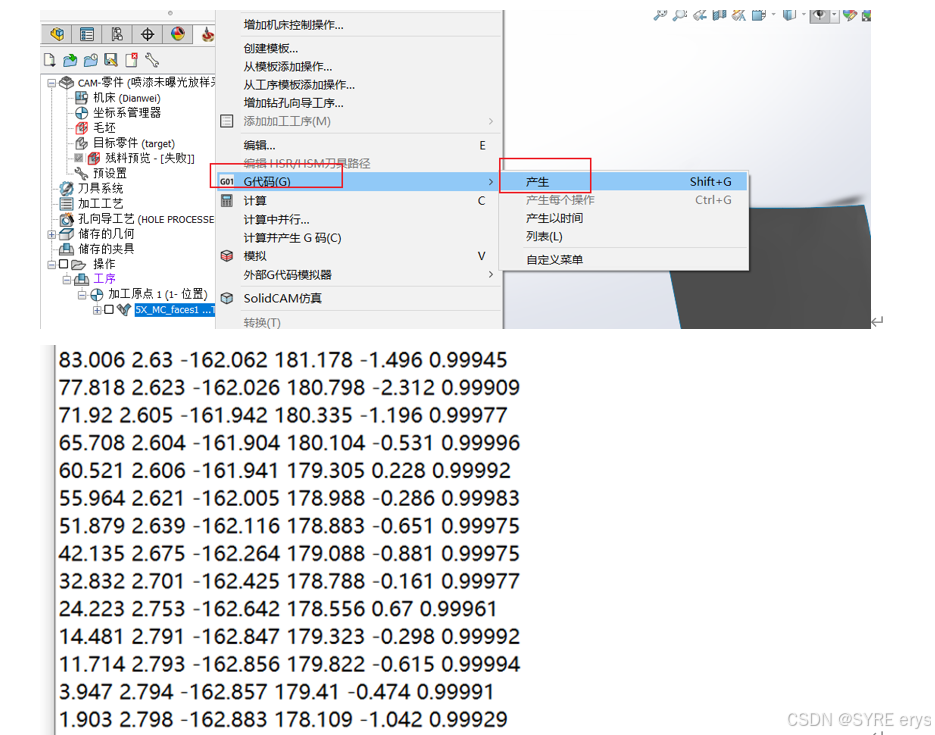

执行G代码产生路径点

后续的优化：上述操作过于繁琐，想高度自动化，即通过“按几个按钮”，就能依此实现上述功能，                        下面的文章旨在实现这个功能为目的。
