[维修案例] 艾美特电风扇（FS4085R）不能调风量维修

近日修复了一台不能调风量的电风扇，在此记录一下维修过程。
风扇型号：艾美特FS4085R。

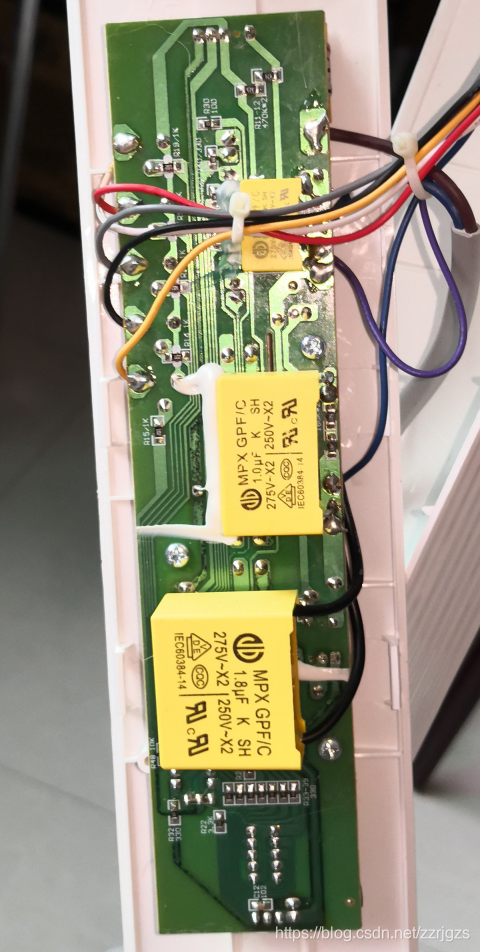

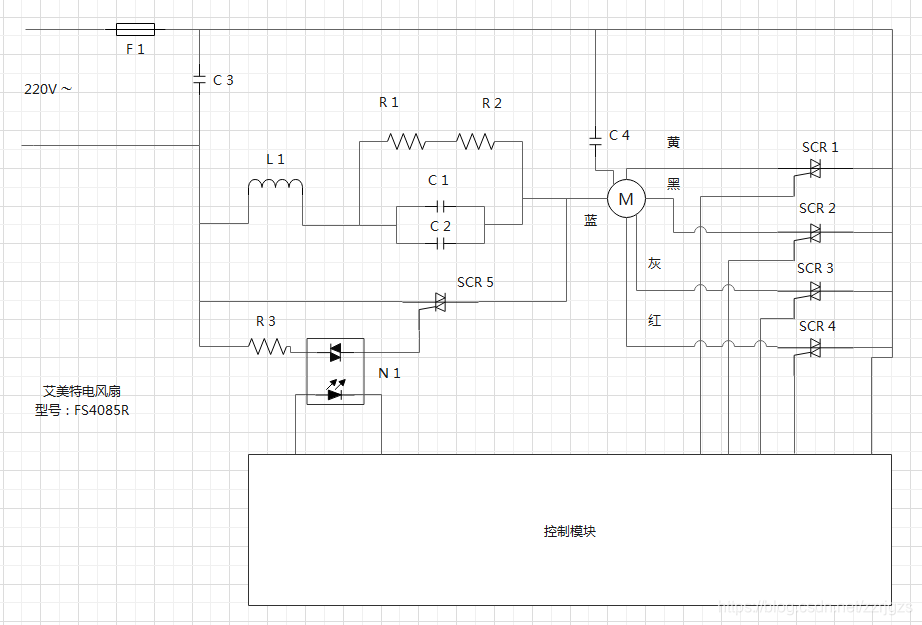

百度了一下它的电路图没找到，好在电路板不是很复杂就手绘了一个简要电路图。

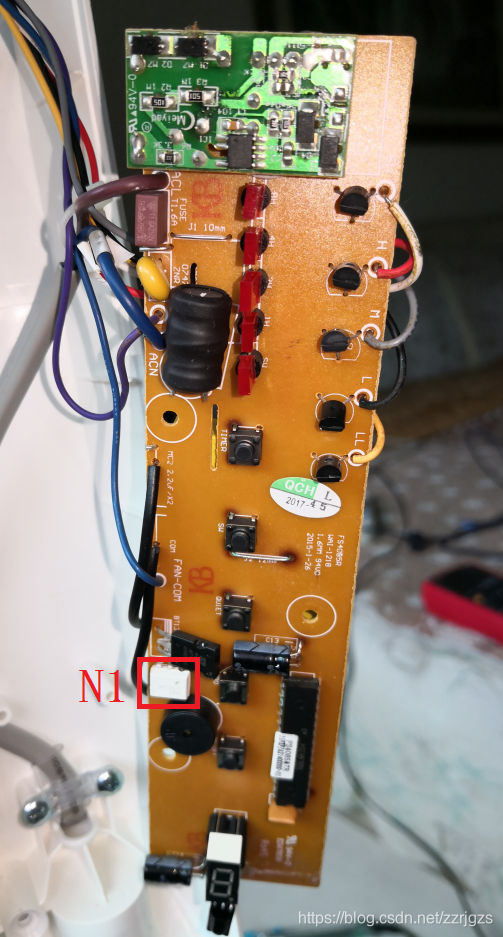

该电扇加微风档有8档风，故障表现为不管调哪一档都只有很小的风，判断问题出在公共通路部分。首先想到是否是启动电容C4容量小了导致故障，然而测量结果排除了它。进而测量控制模块各输出端，在换挡时各输出端有相应控制电压输出，说明控制模块正常。分析电路图看出该电路有两条支路，L1、C1、C2、R1、R2构成一路，利用电容降压实现低风档位，R3、N1、SCR5构成一路实现强风档位。风扇能转只是风量小，判断是SCR5没有正常导通所致强风档位失效，短接SCR5两端强风档位恢复正常，说明SCR5没有得到正常控制电压或SCR5损坏，再测量R3两端电压始终为 0 说明没有电流流过，判定问题在光耦N1上，拆下N1检测，N1失效，更换N1风扇恢复正常。
