java绘图 -- Dot语言小结

dot语言帮助文档官方网址： 帮助文档

1.Dot语言简介

DOT语言是一种文本图形描述语言。它提供了一种简单的描述图形的方法，并且可以为人类和计算机程序所理解。 （摘自 维基百科）

注意： 1. dot在这里作为一种语言，是类似于java的一种语言，只不过这种语言是用来描述图形的。（ 从某种程度上来看，这是一种对于图形的符号化表示，将图形以字符串的形式表示出来） 2. Dot语言中，根据图形的不同属性，建立了一些相应的关系。这里所说的属性包括，颜色，大小，形状等等。( 这些都是显示上的一些效果（形式），是为了方便人的理解，使人们更容易区分) 3. Dot最本质的东西应该是对于**图**的绘制，这是十分本质的一个东西。这也是Dot所反映的主要内容。 ##2.Dot语言的基本语法 在命令行将**dot文件****转为相应的图片**： dot -Tpng blockGraph.dot -o blockGraph.png 参考官方说明： http://www.graphviz.org/content/dot-language ##3.我的Dot使用总结。 ###3.1 Dot的基本结构 1. 在创建元素之前，你得先创建一个**图**，用来作为一个**容器**，以此用来**装依赖于容器的元素**。
digraph G{ }就是起到了这个作用
2. 一旦有了容器之后，就可以在其中放元素了。
由于Dot语言的主要功能在于，准确的刻画图，所以它的**核心的东西也是围绕着图来展开的（结点，边）**
下面的实例中：
**data1,data2**都是结点。
而两者之间的关系，用边来表示 ：**data1 -> data2**
3. 在下面的代码示例中，我通过Dot语言构造了一个**图的空间**，在这个空间中，data1,data2是该空间的实体，并且这两个名字是他们存在于这个世界的身份。（应当具有**唯一性**）
4. 但是人们构造图的另一个方面，是为了方便人们分析，查看，所以图通过某种形式像外界展示。例如：这里的**label属性**就是显示给人看的时候的样子。 代码示例：

digraph G {
data1 -> data2;
data1 [label="if i < 1 goto nop"];
data2 [label="goto"];
}

3.2一些犯错

错误1

digraph G {
“if i 1 goto nop” -> “goto”;
}

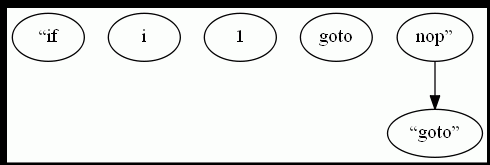

效果（显然不是我们想要的）：

• 它把每个空格分隔的词汇当做了一个实体。
• 我希望只有两个实体，一个边。

进行改进:

• 区分label和实体名。

digraph G {
data1 -> data2;
data1 [label="if i < 1 goto nop"];
data2 [label="goto"];
}

改进后的效果:
