QGIS获取城市路网数据（经纬度）

1 前言

       本文介绍如何通过QGIS来获取境内任意城市的路网数据（经纬度坐标），并以上海市为例，一步步演示最终得到全市路网的百度坐标。

1.1 准备工作

• 下载QGIS（本文所用版本：QGIS-OSGeo4W-2.18）；下载完成后双击安装。安装完可以设置语言为简体中文Setting→Options→Locale→Override system locale→中文。
• 下载QGIS的坐标转换插件GeoHey Toolbox；下载完成后将其解压到“C:\Users{用户名} .qgis2\python\plugins”，如果没有这个文件夹，则新建之。
• 下载QGIS的底图插件Quick Map Services；并将其解压到“C:\Users{用户名}.qgis2\python\plugins”。
• 全国矢量数据获取；网上有很多资源可以下载，保存于本地即可。
• 全国路网数据下载，可通过OSM Geofabrik项目下载中国水系、道路路网、建筑物、湖泊河网数据，数据坐标系为WGS84，下载地址http://download.geofabrik.de/asia/china-latest-free.shp.zip 。
  以上步骤不做赘述，有疑问可留言交流 。

2 上海市路网数据获取

       打开QGIS（该软件也甚是奇怪，安装完成之后，快捷方式在一桌面文件夹中，里面有多个快捷方式），双击名为QGIS Desktop 2.18.11的快捷方式打开该软件。

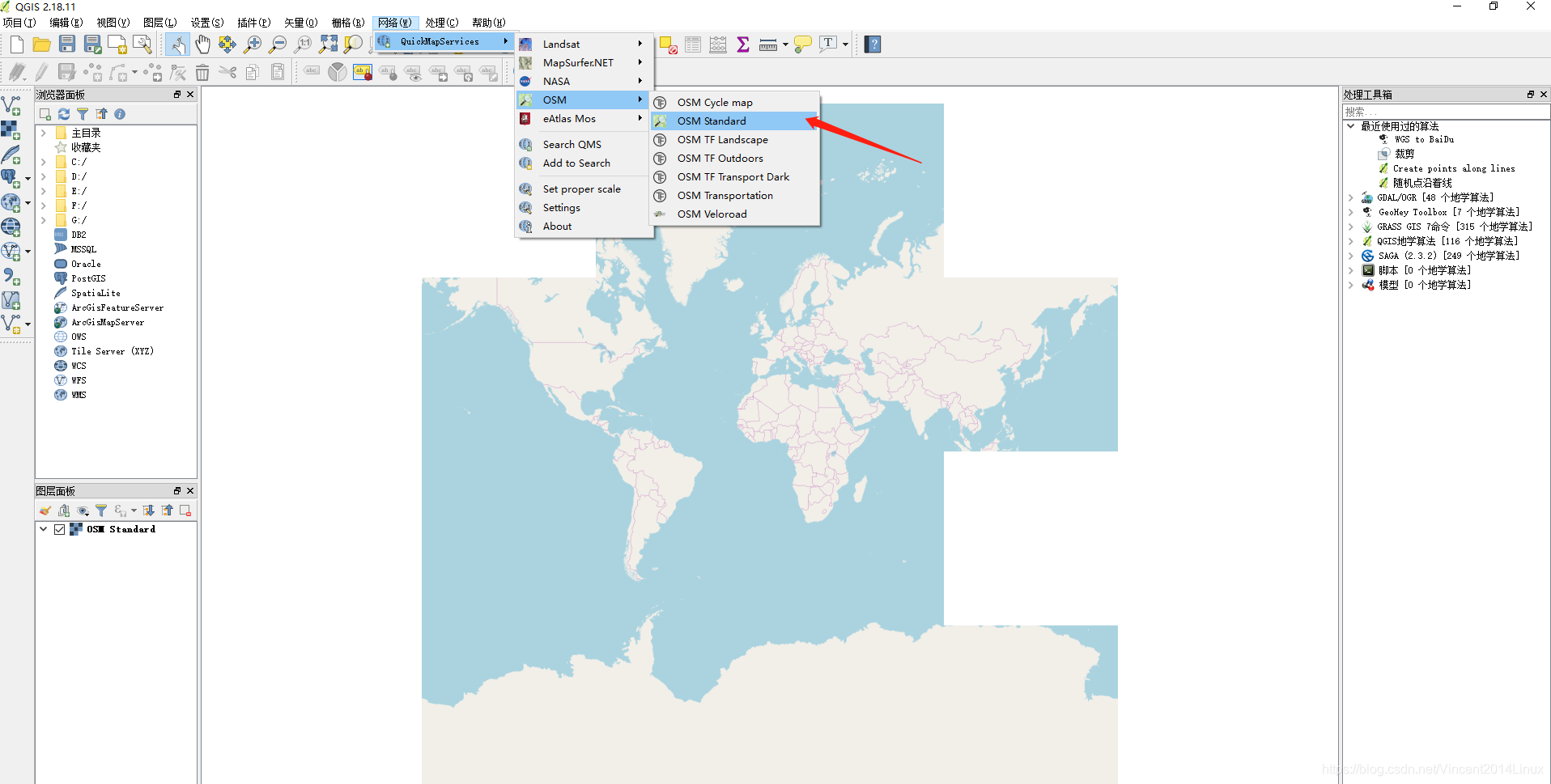

2.1 选择OSM打开底图

       OSM的坐标系是WGS84。打开之后，中间画板可随意拖动地图，鼠标滚轮也可以将其放大缩小。

2.2 添加全国省级行政区图层

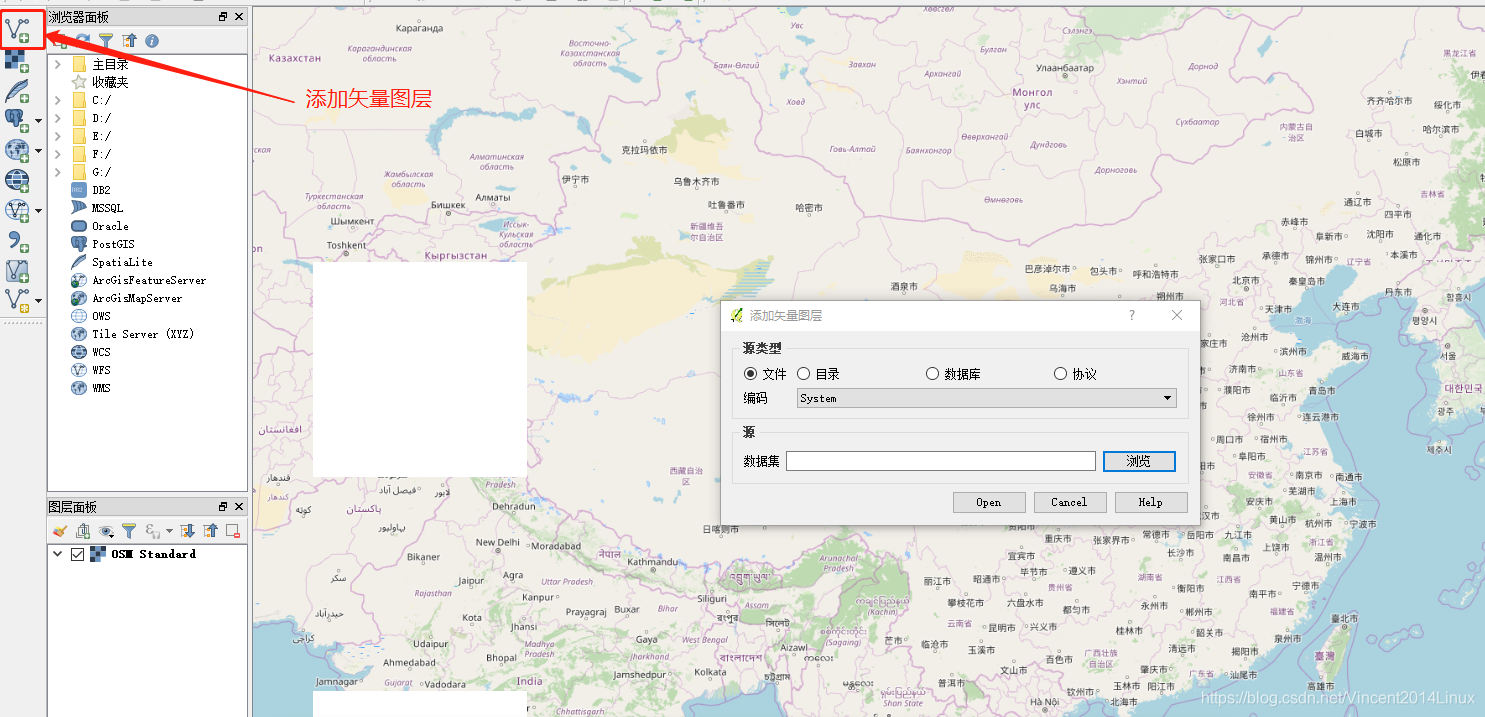

       点击图层-添加图层-添加矢量图层，或使用左侧菜单栏中添加图层按钮，如图，添加图层，数据集选择打开全国矢量部分中的省级行政区文件（选择后缀shp文件即可）。

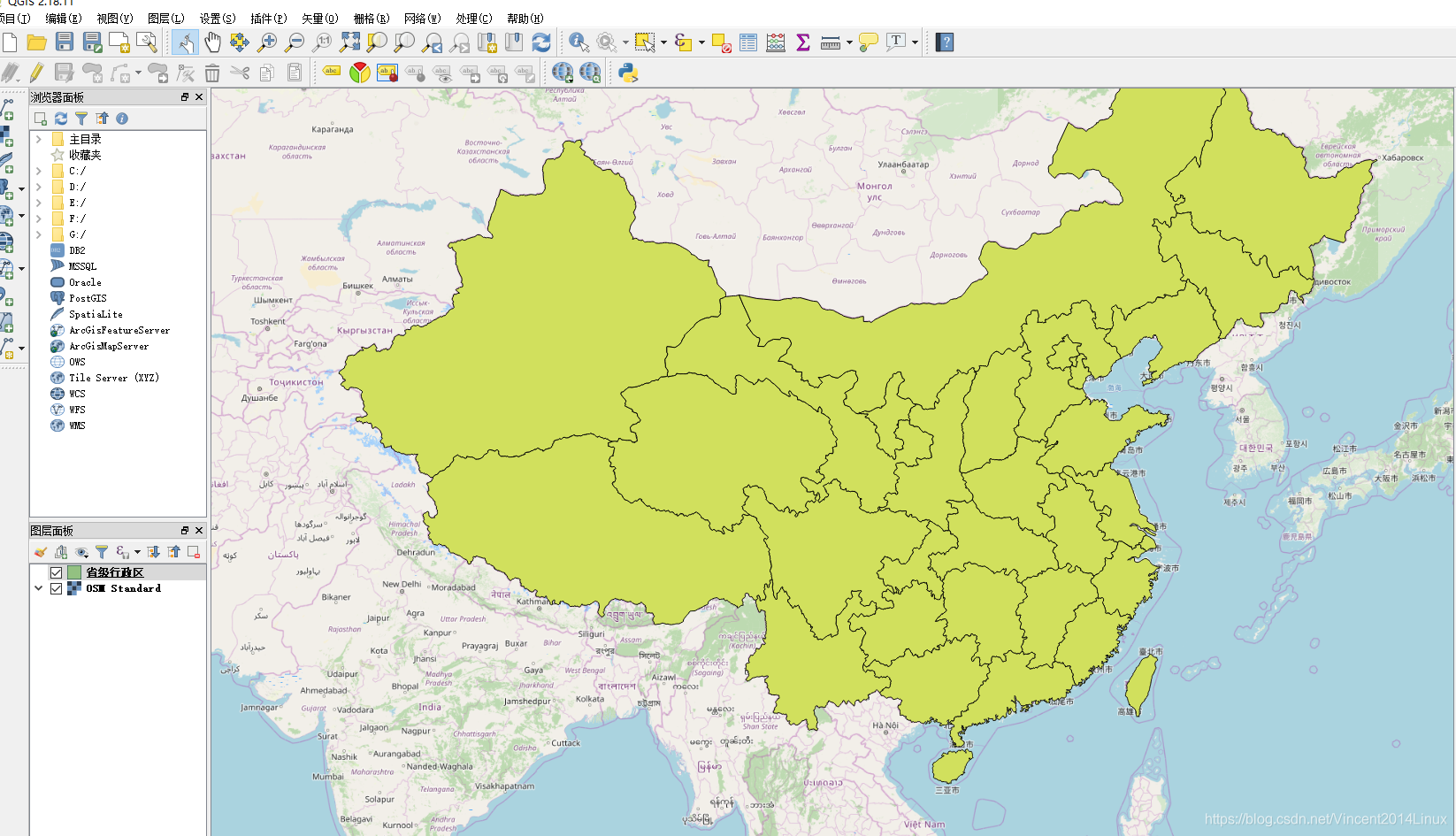

       添加后如图所示：

       可以看到全国行政区和OSM的地图几乎完全重合，因此该行政区文件是WGS84或者国标2000的坐标系。

2.3 获取上海行政区划数据

       当我们需要从全国路网数据里裁剪出上海市的路网，那么我们最好使用上海市的行政区划对全国路网进行裁剪。基本思路就是把上海市行政区的图斑复制一下，然后通过这块图斑裁剪全国路网数据图层，再把裁剪下来的上海市路网数据保存到一个空白的新的矢量文件（shapefile）中。

2.3.1 新建图层

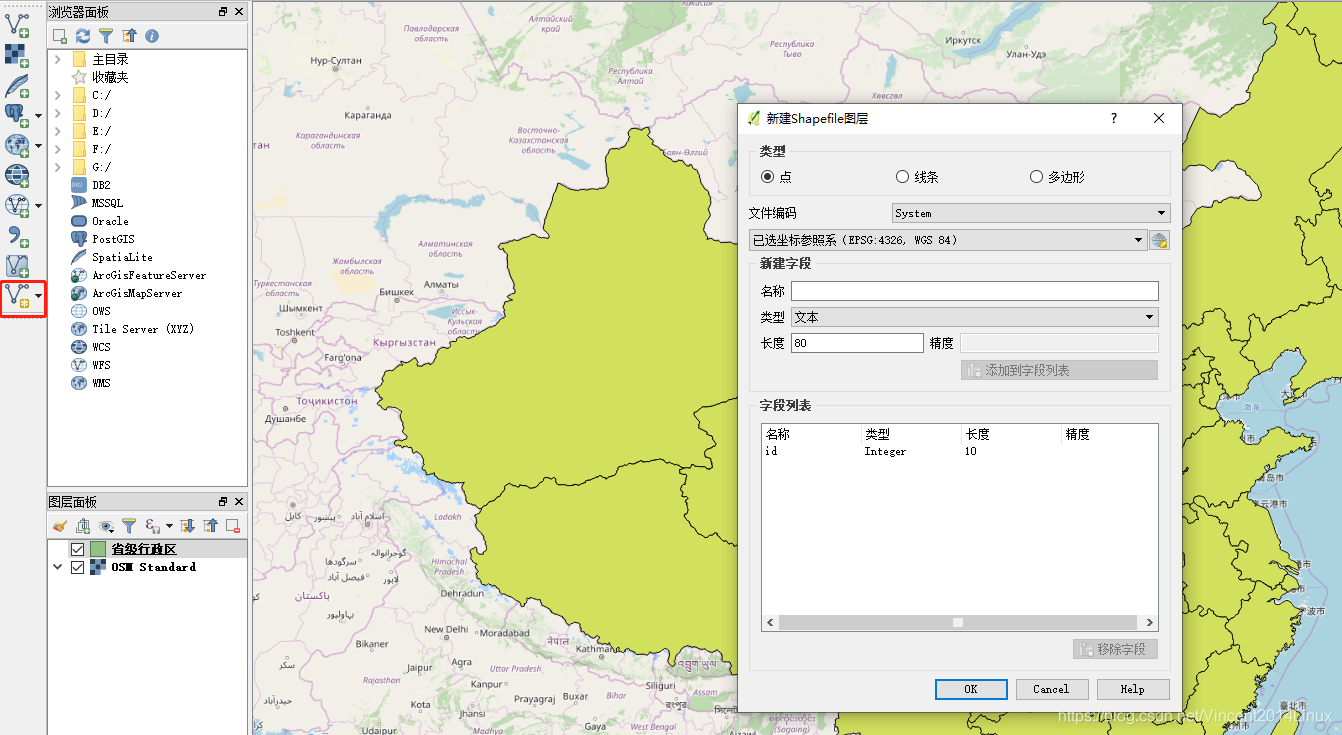

       新建shapefile图层，因为行政区划是一个多边形，所以这里选择多边形。文件编码可选择UTF-8（默认是System，以免最后路网数据文件中的街道名称中文乱码），新建字段不必填，这属于入门知识，初学者可以忽略。点击ok后另存为上海行政区。

2.3.2 选中上海市图斑并启动编辑

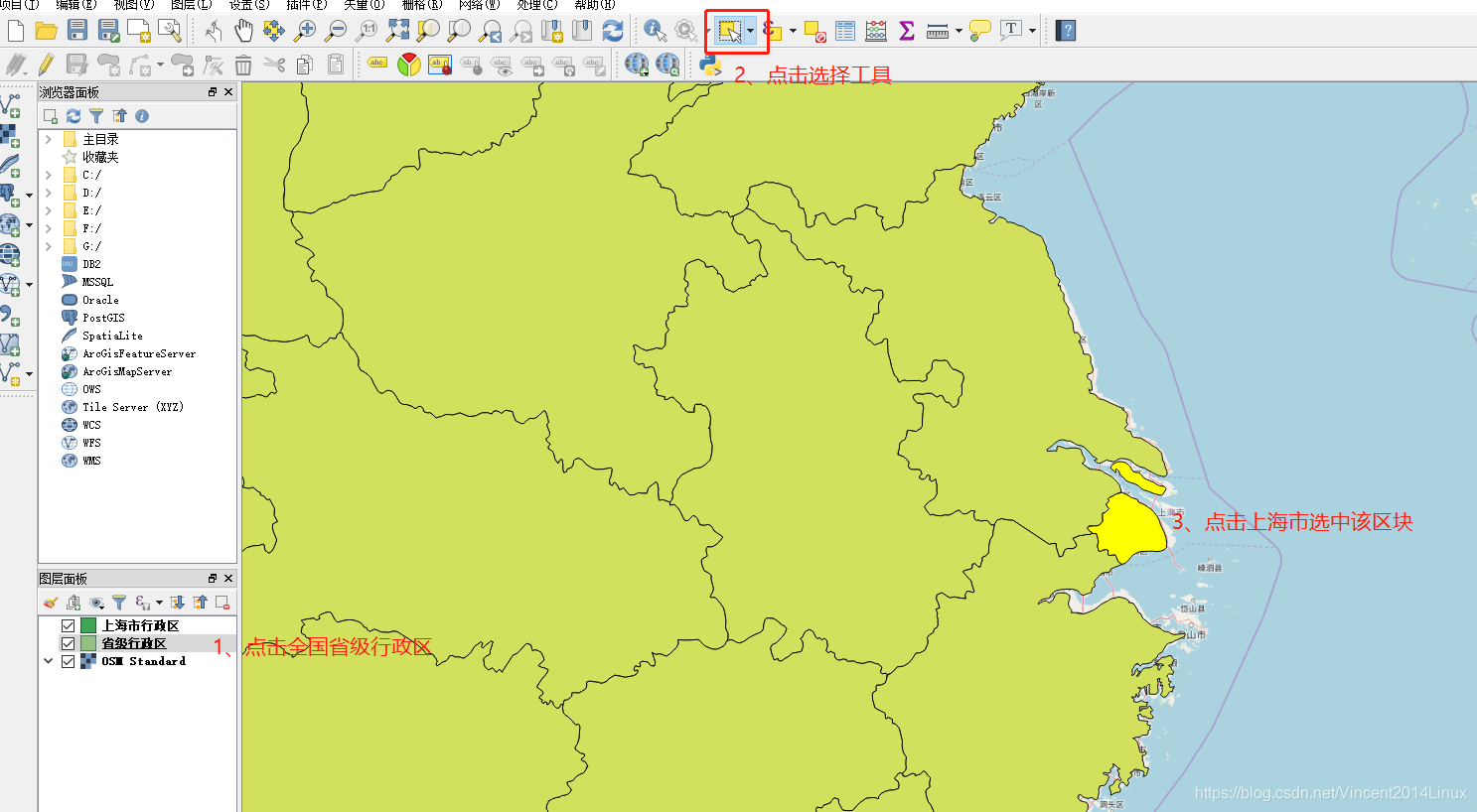

       在全国行政区图层上选择上海市图斑，选中后如图所示：

       再在左侧面板栏中右键省级行政区，选择切换编辑状态：

2.3.3 复制并粘贴上海市图斑

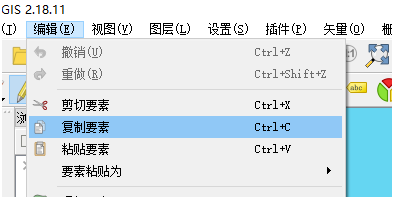

       在上述步骤操作完成后，点击菜单栏中的编辑-----复制要素

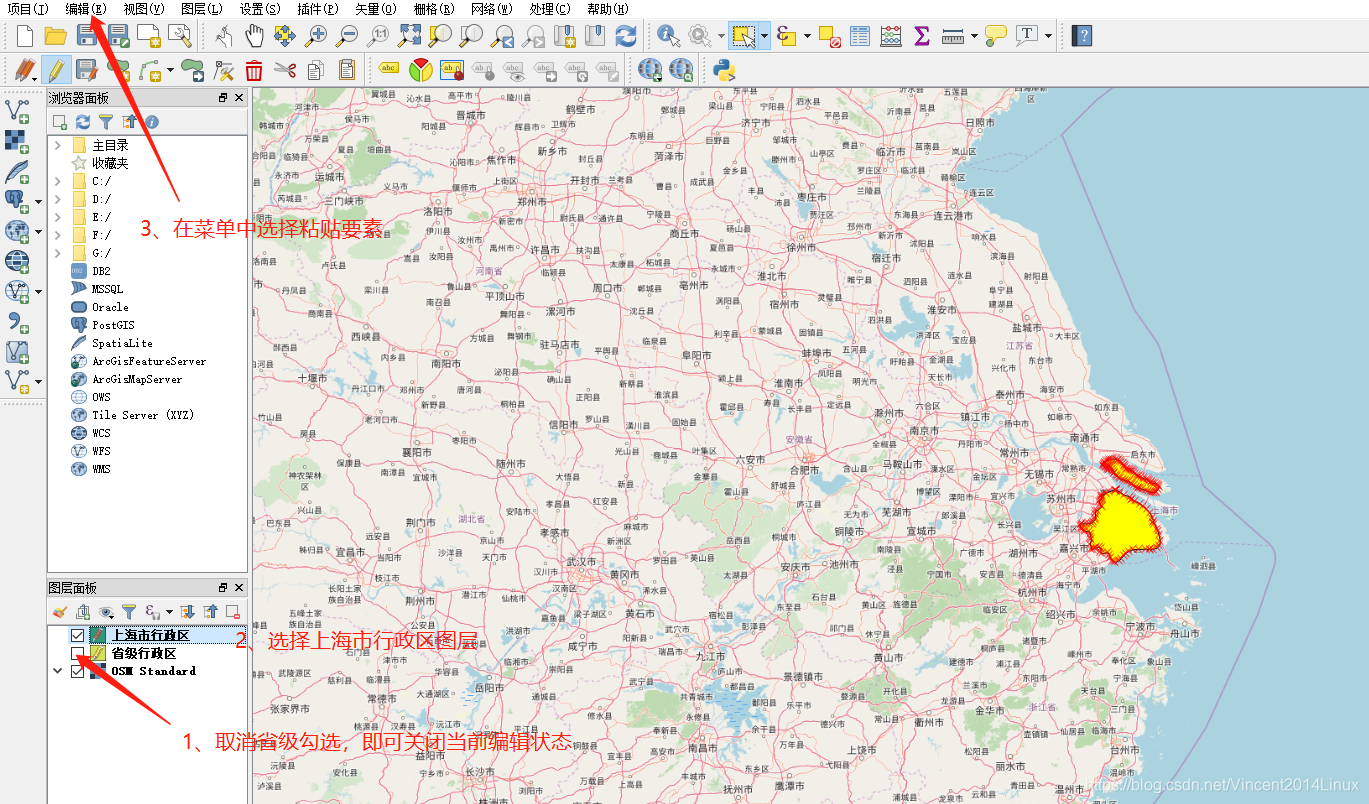

       然后再按照图中演示步骤在上海市行政区图层中粘贴要素，先取消勾选省级行政区，将该图层隐藏，再点击上海行政区图层，并选择切换编辑状态，然后再在菜单中粘贴要素。

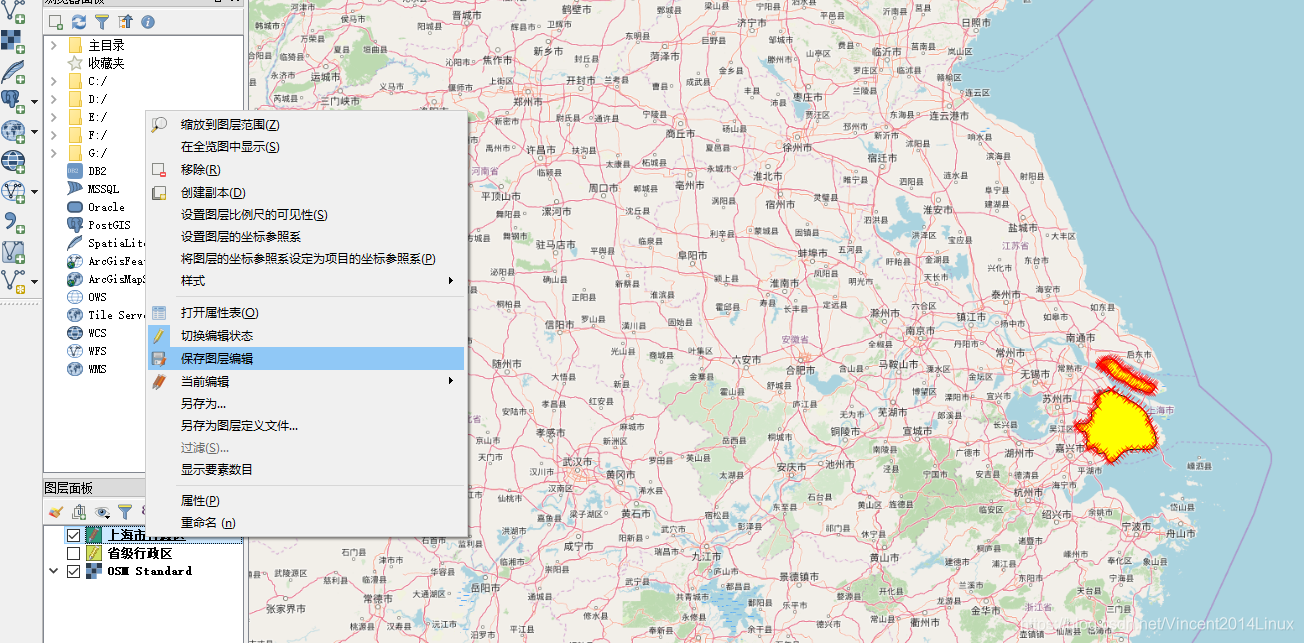

       上述步骤完成后右键上海行政区选择保存图层编辑

2.4 使用行政区划裁剪全国路网

       从上述准备工作中的china-xxxx-free.shp.zip中找到gis_osm_roads_free_1.*并解压，在QGIS中添加gis_osm_roads_free_1矢量文件。

       添加后如图所示

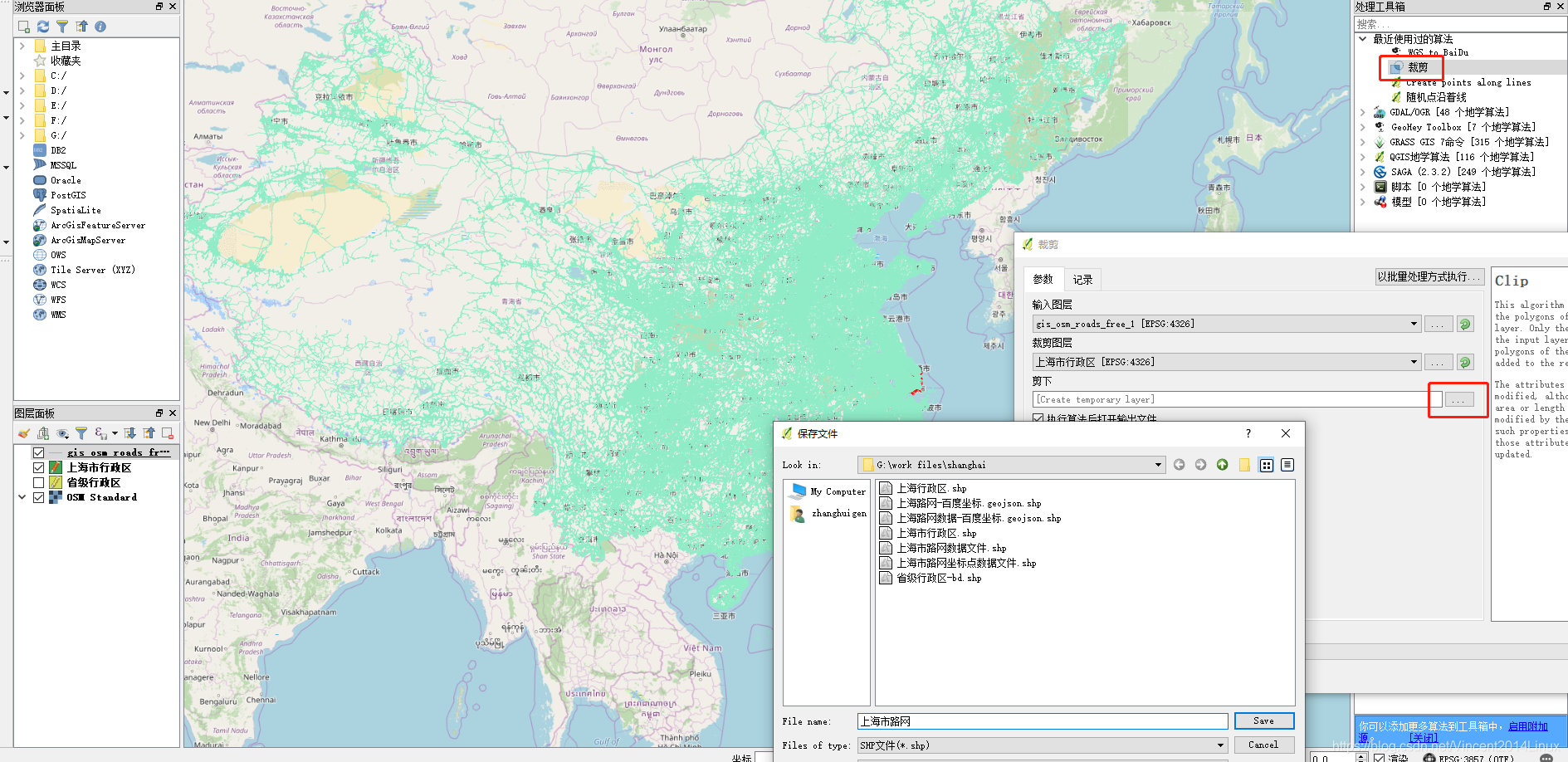

       在右侧工具栏中搜索裁剪，对路网进行裁剪操作，步骤如图所示，最后选择保存路径，点击run运行

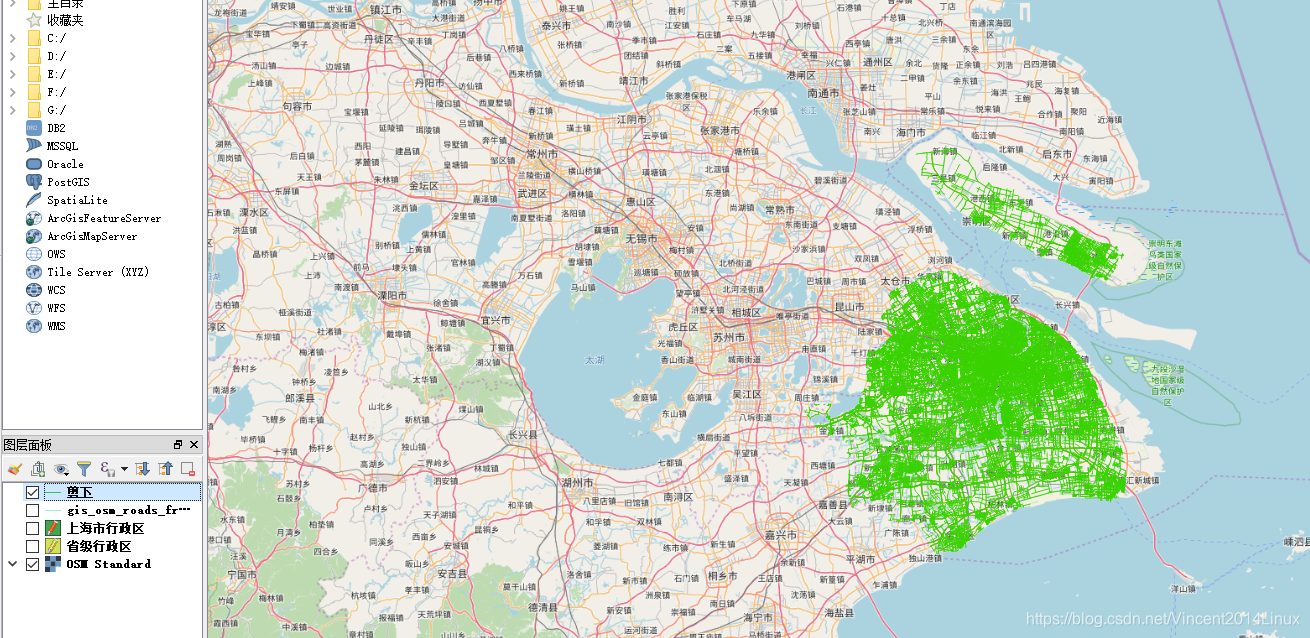

       裁剪后的路网显示：

       如上图左侧图层面板中的“剪下”文件就是裁剪下来的上海市路网shapefile文件（shp文件，wgs坐标系），得到该文件后即可将其进行坐标转换。

2.4.1 对裁剪文件进行格式和坐标转换

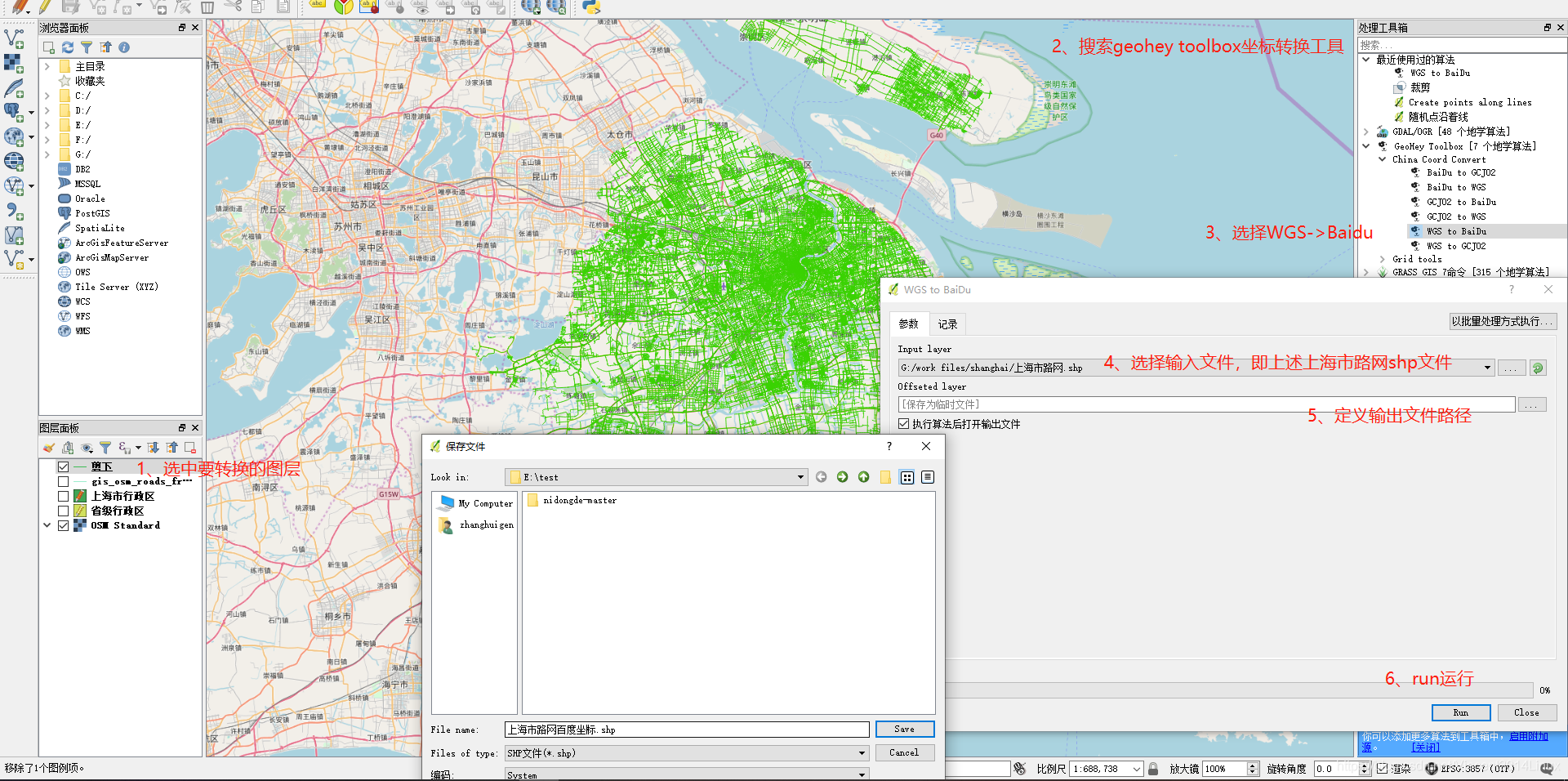

       准备工作中的坐标转换插件安装完成并激活后，可以在右侧工具栏中找到该工具，坐标转换步骤如下图所示：

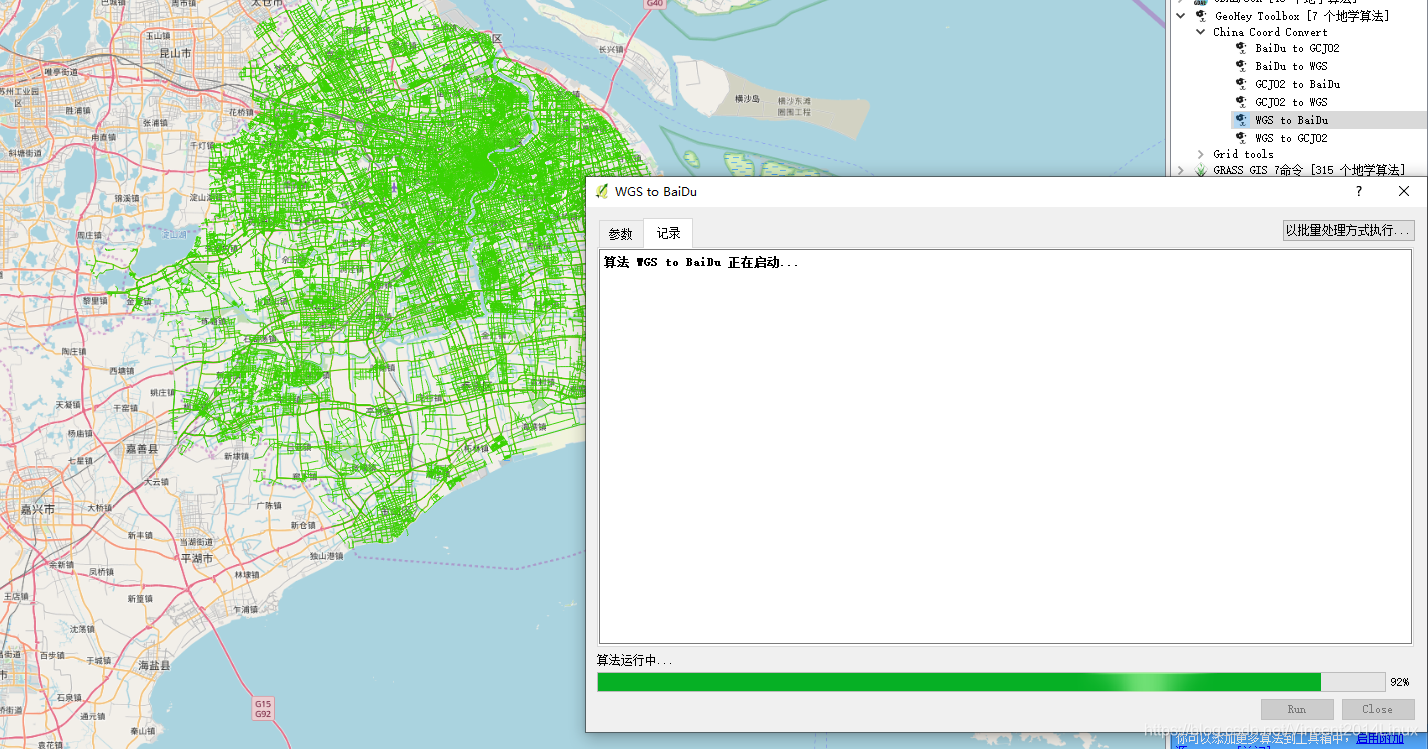

       点击run之后，转换过程如下图所示

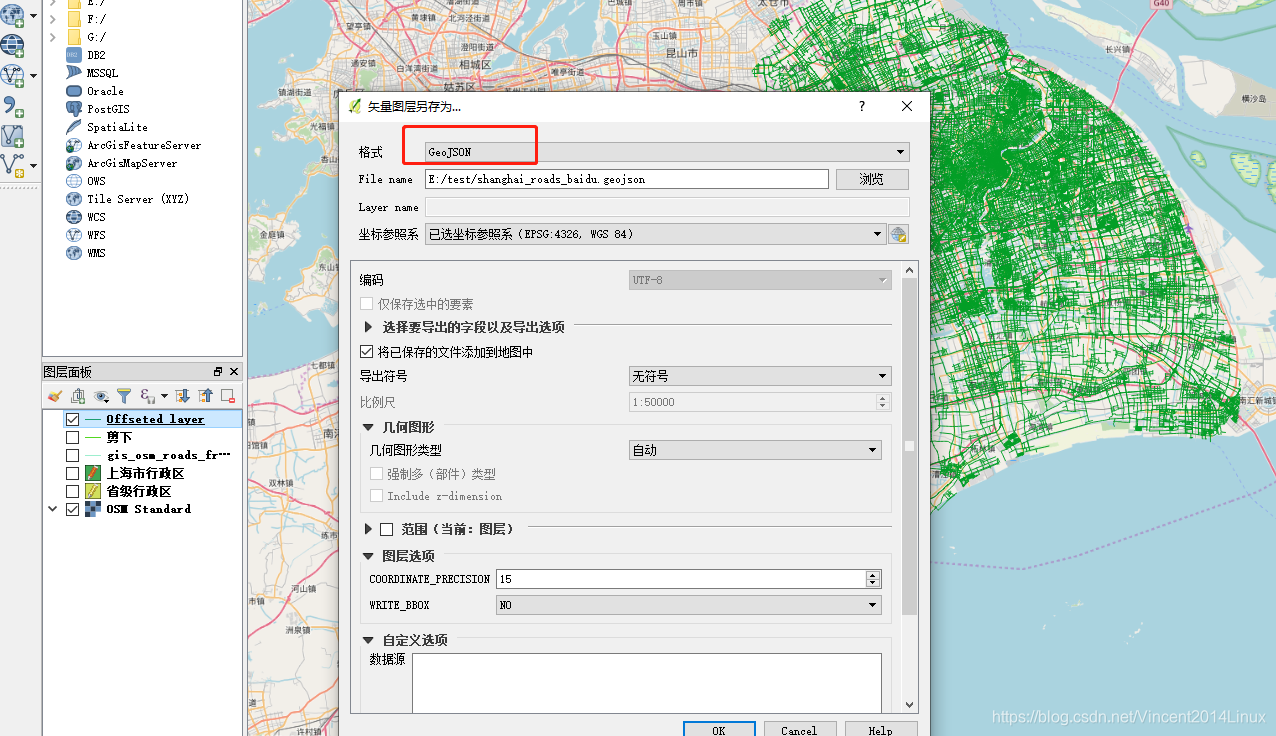

       如此，我们便得到了百度坐标系的上海市路网数据shp文件，但该文件无法用notepad打开，我们最终需要的是经纬度坐标的文本文件，因此还需将其转换成geojson文件，先在左侧图层面板中右击要转换的图层，另存为geojson文件，定义好输出路径即可。

2.5 输出验证

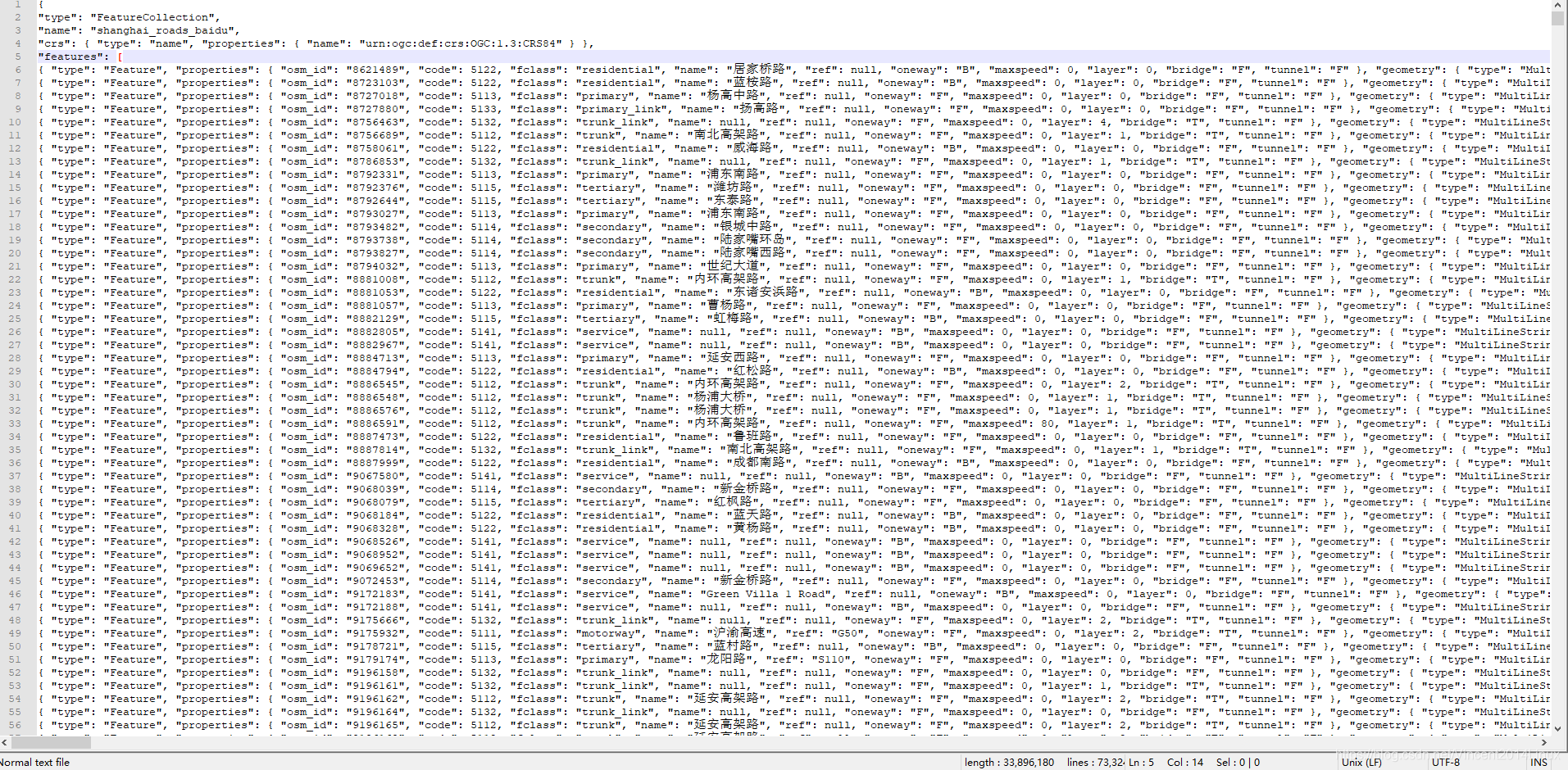

       最后geojson文件：

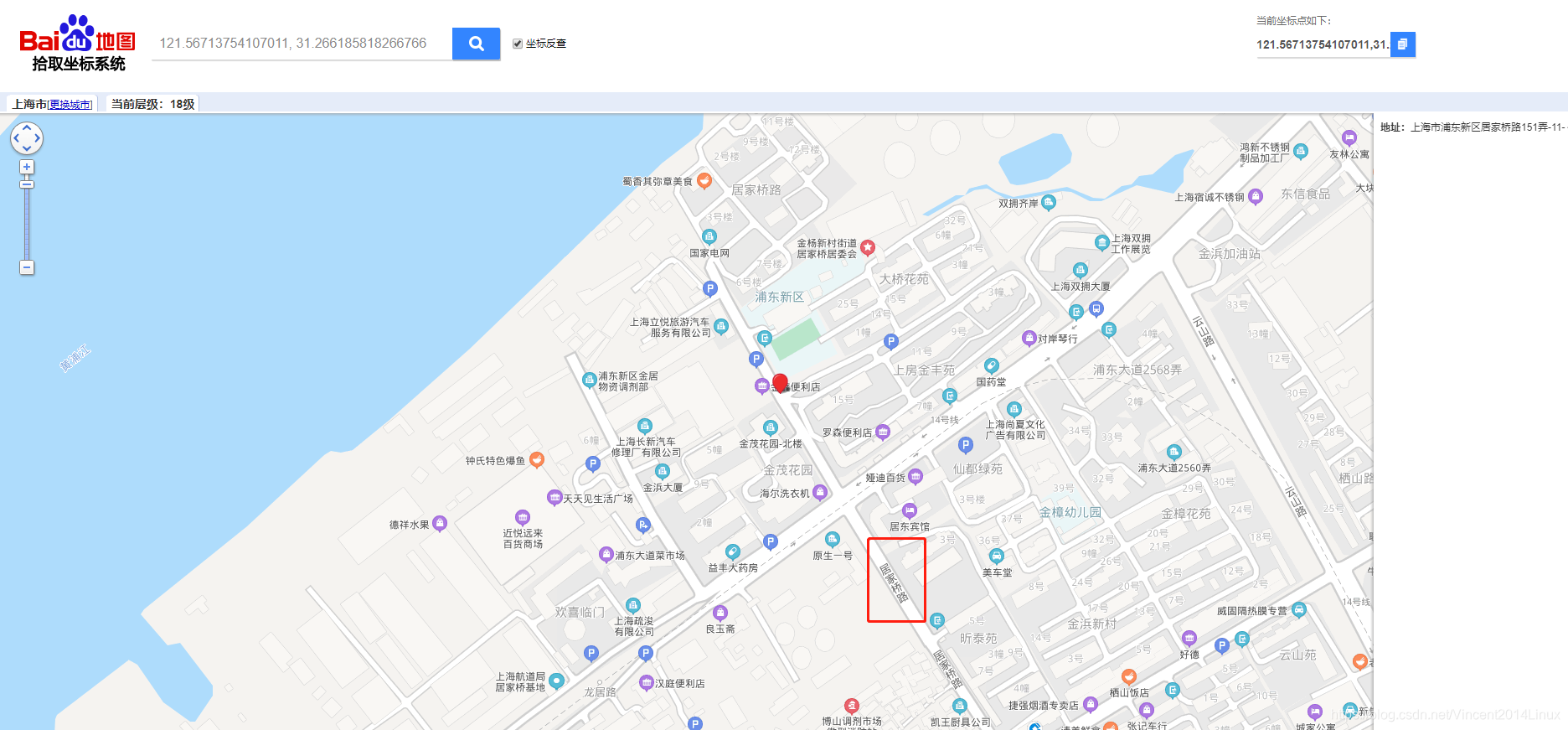

       检测一下，取几个坐标在百度坐标拾取器上验证，可发现路名与geojson文件中的路名完全相同，说明我们的路网数据获取正确。
