【CATIA的二次开发07】草图编辑器对象结构及应用

【CATIA的二次开发07】草图编辑器对象结构及应用

草图编辑器（SketchEditor）是用于创建和编辑2D草图的核心对象。其对象结构遵循CATIA的层级关系，以下是详细说明及代码示例：

一、核心对象结构图

Application
│
└─ Documents
   │
   └─ Document (.CATPart)
      │
      └─ Part
         │
         └─ Sketches (集合对象)
            │
            └─ Sketch (单个草图)
               │
               ├─ SketchEditor (编辑入口)
               │  │
               │  ├─ Factory2D (几何创建工厂)
               │  │  ├─ CreateLine(x1, y1, x2, y2) → Line2D
               │  │  ├─ CreateCircle(x, y, r) → Circle2D
               │  │  └─ CreateConstraint(...) → Constraint
               │  │
               │  └─ GeometricElements (几何元素集合)
               │     ├─ Line2D
               │     ├─ Circle2D
               │     └─ ...
               │
               └─ 草图属性
                  ├─ Name (草图名称, 如"Sketch.1")
                  ├─ Plane (草图平面参考)
                  └─ Constraints (约束集合)

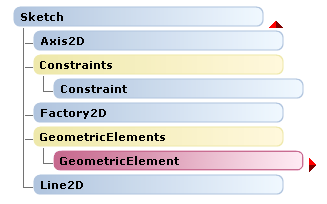

Sketcher Object Model Map

Sketch Object

二、关键对象说明

1、SketchEditor

• 作用: 草图的编辑入口，所有几何操作需在此模式下进行。
• 必须通过Sketch.OpenEdition()显式进入编辑模式。
• 属性

属性	类型/返回值	说明
Factory2D	Factory2D	2D几何和约束的创建工具
GeometricElements	GeometricElements	当前草图中的几何元素集合
ShowConstraints	Boolean	设置是否显示约束（True/False）

• 方法

方法	类型/返回值	说明
CreateLine(x1, y1, x2, y2)	→ Line2D	创建线段（起点和终点坐标）
CreateCircle(x, y, radius)	→ Circle2D	创建圆（圆心坐标和半径）
CreatePoint(x, y)	→ Point2D	创建点
CreateRectangle(x1, y1, x2, y2)	→ 矩形边集合	创建矩形（对角坐标）

• 获取方式:

Dim editor As SketchEditor
Set editor = sketch.OpenEdition() ' 必须显式打开编辑模式

2、Sketches集合

• 作用: 管理零件（Part）中的所有草图（Sketch），支持创建、访问和删除草图。
• 通过Part.Sketches.Add(Plane)创建新草图。
• 支持通过名称或索引访问：sketch = part.Sketches.Item("Sketch.1")。
• 属性

属性	类型/返回值	说明
Count	Long	返回当前零件中草图的数量（例如：part.Sketches.Count）
Item(index)	Sketch	通过索引或名称获取草图（索引从1开始）。例如：part.Sketches.Item(1) 或 part.Sketches.Item(“Sketch.1”)

• 方法

方法	参数/返回值	说明
Add(Plane)	→ Sketch	在指定平面上创建新草图，返回 Sketch 对象。参数为平面参考（Reference）
Item(index/name)	→ Sketch	通过索引（整数）或名称（字符串）访问草图
Remove(index/name)	无	删
