AndroidStudio如何配置NDK/JNI开发环境

参考文章：

http://www.th7.cn/Program/Android/201509/550864.shtml

http://www.open-open.com/lib/view/open1451917048573.html

http://blog.csdn.net/sodino/article/details/41946607

http://www.codes51.com/article/detail_197383.html



        AndroidStudio没有像Eclipse那样的一键add native support，相对来说比较麻烦，下面就介绍在AndroidStudio中如何实现类似于Eclipse的add native support功能（也就是进行NDK开发的步骤）。



1、新建一个Android工程，这一步就不多说了；

2、在AndroidStudio中配置NDK路径，方法是：

（1）先下载NDK并安装（这句基本是废话）；

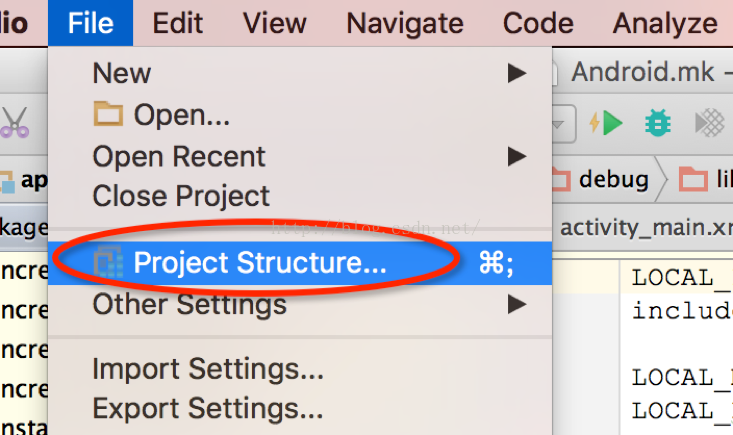

（2）点菜单栏的File->ProjectStructure…->在打开的窗口中左侧选中SDKLocation->在右侧Android NDK Location中填入NDK目录所在路径，如下图所示：



3、编译生成.class文件，方法是：

点菜单栏的Build->Make Project，如下图所示；

        这时，在工程的app/build/intermediates下就会生成classes文件夹，打开classes目录下的debug目录就会看到以你的包名命名的各级文件夹，最里边文件夹下有你的Java类对应的.class文件；

4、确定你要引用本地方法的类：

        其实你也可以先生成jni目录，再去创建这个类，但是先Google显然建议先创建要引用C代码的Java类，因为AndroidStudio可以根据你在java类中定义的native方法的名称来自动生成.h头文件。

        比如你想在MainActivity中引用本地方法，那么你先用

static {

        System.loadLibrary("myNativeLib");

}

来声明本地代码库，然后定义几个natvie方法，比如

public native String getStringFromNative();

做完这些工作就可以进行下一步了。

5、使用javah命令行生成jni目录及对应的头文件：

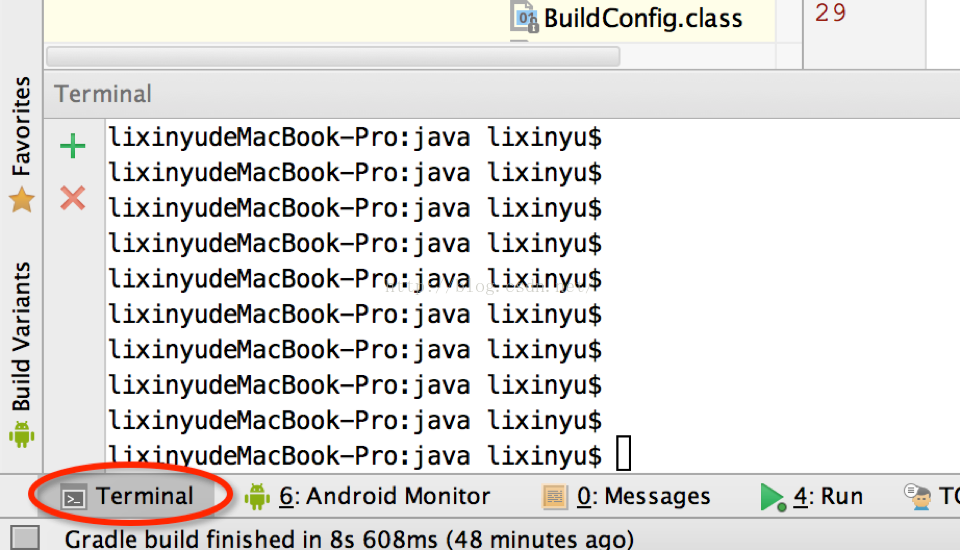

        我用的是AndroidStudio 2.1.1，在主界面最下边就能找到Terminal，点一下就能打开系统的命令行工具，并且已经为你自动cd到当前工程所在目录，如下图所示：

如上图所示，打开命令行编辑工具后，cd到工程的src/main/java目录，输入

     javah -d ../jni 你的包名.引用本地方法的类的名称

javah意思是生成一个.h头文件，-d ../jni的意思是生成一个名字叫做jni的文件夹（directory），位置是在当前目录（src/main/java）的上一级目录（即src/main目录）；比如我的工程下，这条命令是

     javah -d ../jni com.example.lixinyu.myapplication2.MainActivity

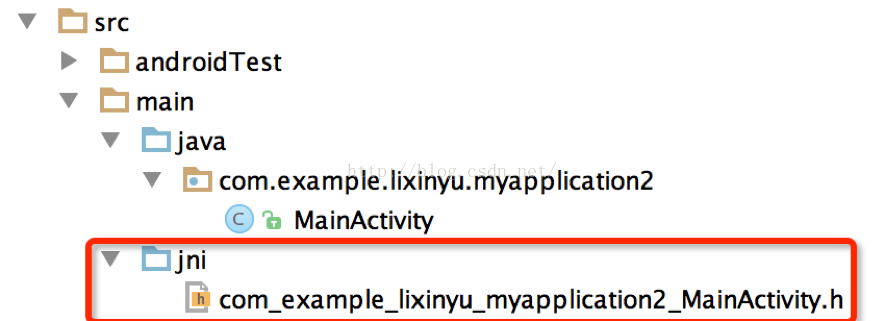

我直接用了MainActivity类做为调用JNI的Java类，你也可以写一个自己的类，之后就等吧，构建完成后就会在工程的src/main目录下生成一个jni目录，下边还包含.h头文件，如下图所示：

        如果你事先在java代码中定义了native方法，那么这里还会自动生成方法对应的.h头文件。当然，要运行javah命令的前提是你的电脑已经安装过java，并且已经配置了java环境变量。

        这里再多说几句，很多网友说要使用javah -d jni -classpath命令来构建jni目录并生成.h头文件，但是我亲测是不行的，会报bash: ../../build/intermediates/classes/debug:is a directory错误，大概是版本不同吧，感谢码蚁之家的网友提供的不一样的答案。

        至此，我们就基本完成了相当于Eclipse中的add native support功能了，接下来还要配置gradle和一大堆其它的配置文件；



6、配置build.gradle文件

这里的build.gradle是指app模块下的build.gradle，不是整个工程的build.gradle文件。在模块的build.gradle的defaultConfig下加入以下idk配置：

ndk {

      moduleName"myNativeLib"

      ldLibs "log", "z", "m"

      abiFilters "armeabi", "armeabi-v7a", "x86"

}

其中moduleName是随便写的，与将来在Java类中使用System.loadLobrary(“本地库名称”);以及生成的.so文件名称对应；

ldLibs是要用到的jni库，一般由google提供，比如上边引入的log库可以让我们在C代码中使用LogCat日志；

abiFilters指的是我们要生成哪些平台的so文件，这里生成arm平台和x86平台；

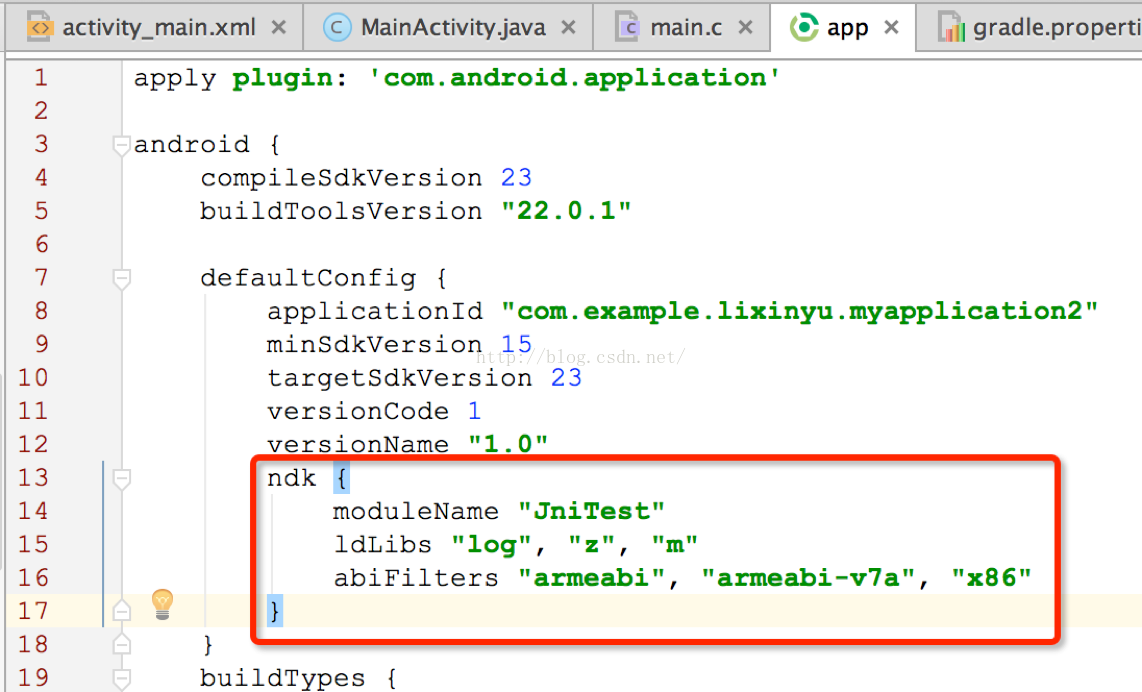

配置后的build.gradle文件如下图所示：

        至此build.gradle文件就配置完了，其实这一步有点像我们eclipse中配置.mk文件；

7、配置local.properties文件

        打开工程目录下的local.properties，感觉这一步是自动配置的，或者说在你一开始在AndroidStudio中指定NDK目录时已经自动生成了。我的AndroidStudio在打开local.properties已经有了

ndk.dir=/Develop/Android/android-ndk-r10e

这一行，所以就不用配了；

8、配置gradle.properties

        打开工程目录下的gradle.properties文件（注意不是build.gradle，而是gradle.properties），在文件的最后一行加入

android.useDeprecatedNdk=true

这句的作用是允许我们使用已经过时的NDK版本，不知道AndroidStudio要求使用哪个版本的NDK才不会报错，总之只要配置了这一句就可以使用比较旧的NDK版本了，我用的r10；

        至此我们在AndroidStudio中就完成了NDK环境的配置，接下来就可以写Native代码了；

9、写一个.c文件测试一下是否运行正常

（1）在我们之前生成src/main/jni目录下新建一个.c文件，方法是在jni文件夹上点鼠标右键，选择New->C/C++ Source File，然后在弹出的对话框中填入.c或.cpp文件的文件名就可以了，比如说mail.c，名字可以随便起；

（2）在main.c中随便写一段JNI代码，比如如下所示的一段代码：

/* DO NOT EDIT THIS FILE - it is machine generated */

#include <jni.h>

#include <android/log.h>



#ifndef LOG_TAG

#define LOG_TAG"ANDROID_LAB"

#define LOGE(...) __android_log_print(ANDROID_LOG_ERROR,LOG_TAG,__VA_ARGS__)

#endif



/* Header for class lab_sodino_jnitest_MainActivity */



#ifndef _Included_com_example_lixinyu_myapplication2_MainActivity

#define _Included_com_example_lixinyu_myapplication2_MainActivity

#ifdef __cplusplus

extern "C" {

#endif

/*

 * Class:lab_sodino_jnitest_MainActivity

 * Method: getStringFromNative

 * Signature: ()Ljava/lang/String;

 */

JNIEXPORT jstringJNICALL Java_com_example_lixinyu_myapplication2_MainActivity_getStringFromNative

  (JNIEnv *env, jobject jObj){

      LOGE("log string from ndk.");

      return (*env)->NewStringUTF(env,"HelloFrom JNI!");

  }



#ifdef __cplusplus

}

#endif

#endif

JNI基础就不多说了；

（3）在Java中调用：

比如我在MainActivity中加入以下代码：

package com.example.lixinyu.myapplication2;



import android.os.Bundle;

import android.support.v4.app.FragmentActivity;

import android.widget.TextView;



public class MainActivityextends FragmentActivity {



    private TextViewmTextView;



    static {

        System.loadLibrary("myNativeLib");

    }



    publicnative String getStringFromNative();



    @Override

    protected voidonCreate(BundlesavedInstanceState) {

        super.onCreate(savedInstanceState);

        setContentView(R.layout.activity_main);



        mTextView= (TextView) findViewById(R.id.main_textview);

        mTextView.setText(getStringFromNative()+"");

    }

}

       至此NDK/JNI代码就算是完成了，可以再次点菜单栏的Build->Make Project编译一下工程，看看在工程目录下app/build/intermediates/ndk/debug/lib目录下是否成功生成了相应的.so文件，如果以上配置都正确的话这里是会生成对应平台的.so文件的，debug目录下还自动生成了Android.mk文件，这个确实还不错，相当于我们用build.gradle文件的配置替代了Android.mk文件的配置，运行一下，正常的话是可以运行的，至此就算是在AndroidStudio中配置了NDK/JNI开发环境。
