大家在利用镶嵌数据集管理影像的过程中,遭受过影像黑边的困扰吗?所谓的黑边就是在影像接边处有黑色的区域,严重影响视觉效果。

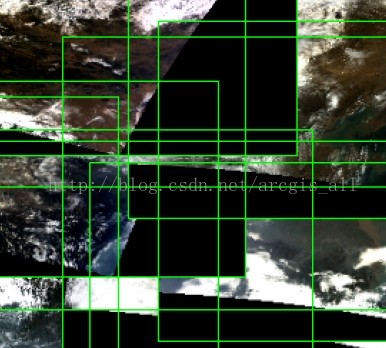

图 镶嵌数据集黑边示意
我们先来分析一下黑边产生原因:在使用镶嵌数据集管理影像数据的过程中,添加影像时选择影像传感器对应的栅格类型(Raster Type),对于原始影像管理,可以实现栅格类型对影像关键元数据的抓取(四角点坐标),因此在影像添加时,会根据角点坐标计算得到正确的影像轮廓线(footprint,图中绿色边框),就不会有黑边产生。也就是说,如果你管理的是原始影像,选择正确的栅格类型,是不会有黑边困扰的。
但对于Level2或其它级别的影像产品而言,在影像产品生产过程中影像关键元数据信息发生了改变,因此在影像添加过程中,利用栅格产品抓取到的元数据的影像空间信息与影像产品的空间位置信息有出入,也就是说影像在添加过程中会产生空间位置的畸变,即生成无效区域,也就是黑边。
简而言之,如果管理的是原始影像,一般情况不会存在影像黑边,但对于其它级别的影像产品而言,这种现象是普遍存在的。
那这种黑边看上去就是不合理的,到底应该怎样去除呢?ArcGIS提供了两种去除影像黑边
