写在前面
本文是我收集的关于硬盘的一些琐碎知识，包括硬盘的结构，分区，寻址相关的知识。
例外说明一下，文中的一些图片来自网络，在此感谢各位前辈的分享！
硬盘结构以及工作原理
关于硬盘的结构以及工作原理，我这里的描述比较简洁。如果想深入了解则可以参考网上别人的文章，文末我也会给出我认为很不错的文章的链接，以供参考。
硬盘结构
硬盘是根据电磁转换原理来存储数据的。

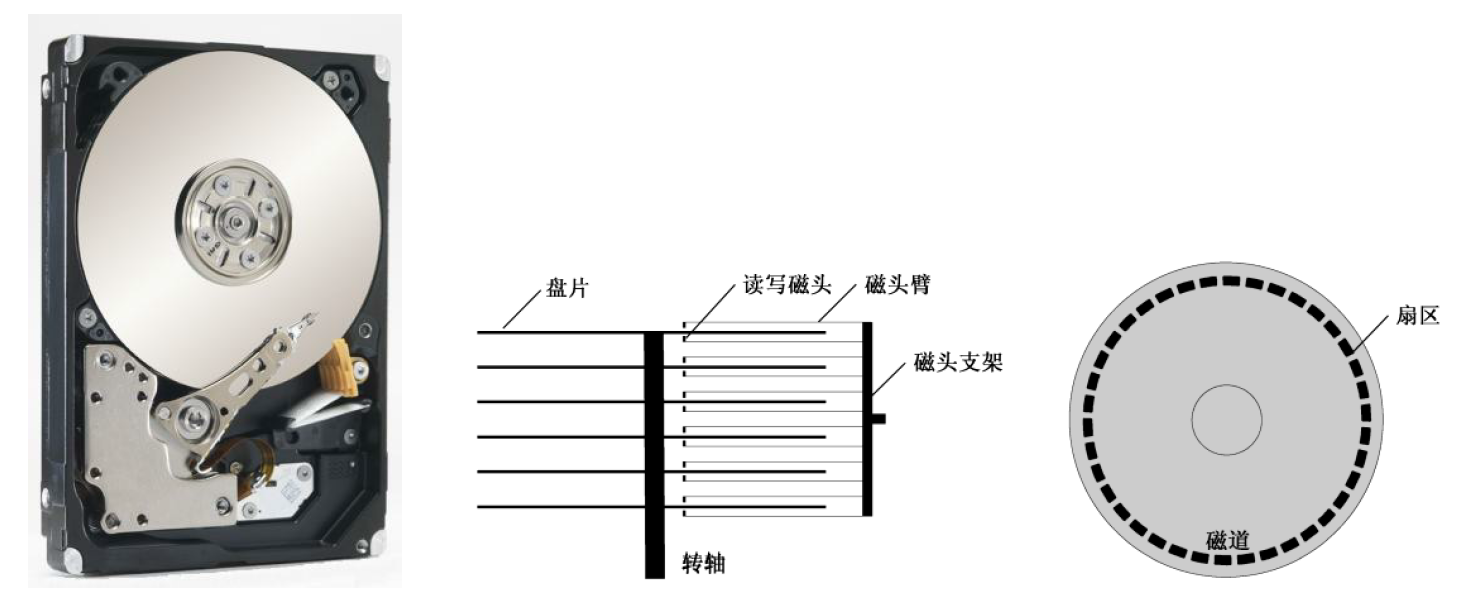

由上图看到，硬盘主要由若干盘片组成，它们被固定在中心的转抽上，由电动机带动着一起高速旋转。附着在盘片表面的扁平锥状物，就是用于在盘片上读写数据的磁头。
磁道（Track）：当盘片高速旋转时，磁头每步进一次，都会从它所在的位置开始，绕着圆心“画”出一个看不见的圆圈，这就是磁道。
柱面（Cylinder）：因为所有磁头都是联动的，就是一起步进或者后退，故每个盘片的同一个磁道又可以形成一个虚拟的圆柱，称为柱面。在硬盘上，数据的访问是以柱面来组织的。
扇区（Sector）：磁道进一步划分为扇区。每条磁道能够划分为几个扇区，取决于硬盘的制造商，通常为63个扇区。
这里需要注意的是，磁道和柱面的编号从0开始，但是扇区的编号是从1开始的。
两种不同的硬盘寻址方式
对于CPU来说，硬盘就像是一个黑盒子，CPU才不管你内部是如何组织的！那么CPU究竟如何定位硬盘上的数据呢？ 这就是硬盘的寻址问题。
目前为止，主要有两种硬盘寻址方式，分别为CHS寻址和LBA寻址。
CHS寻址又叫3D寻址，比较好理解，对硬盘做了简单的抽象，利用三个数字来定位数据。C（Cylinder）代表柱面，H（Head）代表磁头号，S（Sector）代表扇区号。根据前面我们对硬盘结构的描述，柱面从0开始，由外向内依次编号。磁头由上到下，从0开始依次编号。扇区从1开始编号。
柱面定位磁道，磁头号负责定位哪个盘面，扇区号定位对应的扇区，这样就可以唯一确定地址了。
采用CHS寻址方式虽然简单，但是很不方便。想想看，如果有一大堆数据要写，还得注意柱面号、磁头号和扇区号不要超过界限，所以，后来引入了逻辑块寻址（Logical Block Address）的概念，即LBA。LBA是一种线性寻址方式，把硬盘想象成一种线性设备，因此LBA是比CHS更加高阶的一种抽象。LBA寻址模式是由硬盘控制器在硬件一级上提供支持，所有效率很高，兼容性很好。LBA模式下不考虑扇区的物理位置（柱面号、磁头号），而是把它们全部组织起来同一编号，在这种寻址方式下，原先的物理扇区被组织成逻辑扇区，且都有唯一的逻辑扇区号，唯一不同的是物理扇区编号从1开始，而逻辑扇区编号从0开始。
举个例子，某硬盘有6个磁头，每面有1000个磁道，每磁道有17个扇区。那么：
LBA0对应着0柱面0磁头1扇区
LBA1对应着0柱面0磁头2扇区
... ...
LBA16对应着0柱面0磁头17扇区
LBA17对应着0柱面1磁头1扇区
LBA18对应这0柱面1磁头2扇区
... ...
LBA33对应着0柱面1磁头17扇区
LBA34对应着0柱面2磁头1扇区
LBA35对应着0柱面2磁头2扇区
... ...
LBA101999扇区对应这999柱面5磁头17扇区，这也是整个硬盘上最后一个物理扇区。
从CHS到LBA应该比较简单，还是以上面的硬盘为里，CHS为（1,5,10）的话LBA多少呢？
首先柱面C为1，证明已经越过0柱面，那么0柱面总共多少扇区啊？ 换句话问，就是一个柱面总有多少扇区呢？ 很明显，6个面，每面17个扇区，即6x17个扇区。
磁头为5，证明在1柱面上已经个越过5个面，那么越过的扇区数为5x17
因此很容易得到LBA的值为6x17+5x17+（10 - 1）= 196。
CHS->LBA总结公式如下：
LBA = C * 磁头总数 * 每磁道扇区总数 + H * 每磁道扇区总数 + （S - 1）
公式中S之所以减一是因为LBA从0开始。
LBA->CHS总结公式如下：
C = LBA / （磁头总数 * 每磁道扇区总数）
H = （LBA / 每磁道扇区总数） % 磁头总数
S = （LBA % 每磁道扇区总数） + 1
其中（磁头总数*每磁道扇区总数）就是一个柱面的总扇区数，
